Соединительная муфта JC20-C TECHNIX — упругая кулачковая муфта с наружным диаметром 20 мм для соединения валов и передачи крутящего момента до 5 Н·м с гашением вибраций и ударных нагрузок. Муфта компенсирует небольшие несоосности валов, снижает шум и защищает элементы привода в компактных промышленных установках, сервоприводах и узлах ЧПУ.
Муфта JC20-C устанавливается между ведущим и ведомым валом и передаёт вращение через полиуретановый упругий элемент высокой твёрдости. Такая конструкция уменьшает крутильные колебания, снижает динамические нагрузки на подшипники и позволяет использовать муфту в приводах с высокими скоростями и частыми пусками.
Расшифровка артикула
Обозначение JC20C включает серию, типоразмер и вариант крепления муфты. Корректная расшифровка артикула помогает подобрать изделие по наружному диаметру, диапазону расточки отверстия и способу фиксации на валу.
- JC — серия упругих кулачковых муфт для передачи крутящего момента с гашением вибраций и компенсацией небольших смещений валов.
- 20 — типоразмер муфты с наружным диаметром 20 мм.
- C — зажимное (клеммное) исполнение крепления на валу с фиксацией за счёт стяжного винта и обжатия посадки по окружности.
Буква «C» в маркировке означает клеммный способ крепления: при затяжке винта полумуфта равномерно обжимает вал по окружности без локальных вдавливаний. По сравнению с решениями на установочных винтах такое исполнение снижает риск повреждения посадочной поверхности и обеспечивает более устойчивое соединение.
Конструкция и устройство

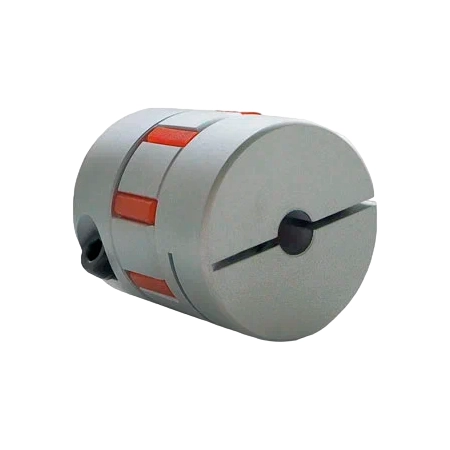

Муфта JC20-C состоит из двух алюминиевых полумуфт кулачкового типа и упругого полиуретанового элемента, установленного между ними. Кулачки полумуфт входят в пазы вставки, благодаря чему муфта передаёт крутящий момент, демпфирует вибрации и сглаживает кратковременные ударные нагрузки в приводе.
- Полумуфты изготовлены из алюминиевого сплава, что обеспечивает сочетание малой массы и достаточной жёсткости.
- Упругий элемент выполнен из полиуретана твёрдости 98A и выполняет роль демпфера между двумя половинами муфты.
- Зажимное крепление реализовано винтом M3, который обеспечивает надёжную фиксацию на валу при соблюдении рекомендуемого момента затяжки.

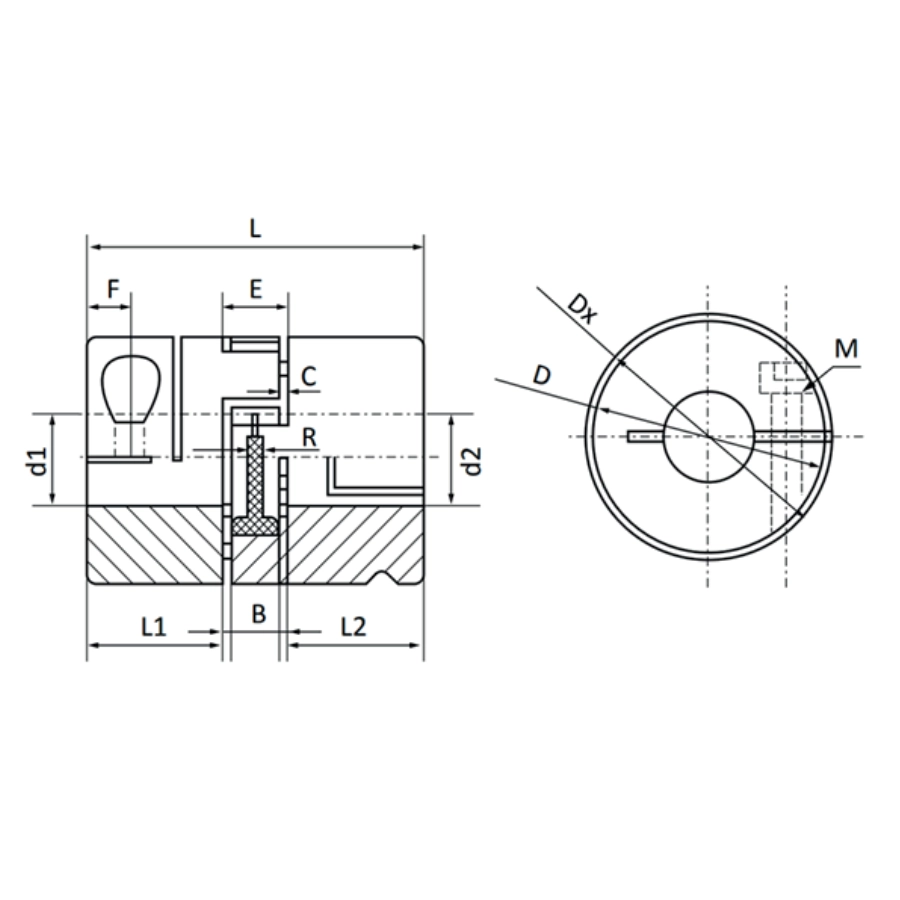

- Глубина отверстий L1 и L2 составляет по 10 мм, что позволяет обеспечить достаточную длину посадки на каждый вал.
- Гибкая часть E длиной 10 мм обеспечивает рабочую зону деформации упругого элемента и компенсацию небольших смещений валов.
Размерный ряд серии JC
Ниже приведена таблица всех типоразмеров виброгасящих муфт серии JC-C, доступных в серии. Текущая модель выделена.
Технические параметры и условия эксплуатации
Муфта JC20-C рассчитана на номинальный крутящий момент 5 Н·м и максимальный момент до 10 Н·м, при этом статическая жёсткость при кручении составляет 51,6 Н·м/рад, а динамическая крутильная жёсткость — 155 Н·м/рад. Небольшой момент инерции 0,49×10-6 кг·м² позволяет использовать муфту в приводах с допустимой частотой вращения до 25500 об/мин.
- Наружный диаметр D: 20 мм; длина L: 30 мм.
- Диапазон расточки отверстия: 4–10 мм.
- Гибкая часть E: 10 мм; ширина упругого элемента B: 8 мм.
- Размер винта M: M3; момент затяжки: 1,5 Н·м.
- Материал: алюминий, полиуретан.
- Вес: 0,019 кг.
- Твёрдость упругого элемента: 98A.
- Для надёжной работы рекомендуется соблюдать указанные пределы моментов и частоты вращения, избегать длительных перегрузок и регулярно контролировать состояние упругого элемента и затяжку крепёжного винта.
Применяемость
Муфта JC20-C используется в приводах, где требуется передача среднего крутящего момента с гашением вибраций и компенсацией небольших смещений валов. Она подходит для сервоприводов, шаговых приводов, осей ЧПУ и приводов насосов, редукторов и различных исполнительных механизмов.
- Приводы осей станков с ЧПУ и линейных модулей, где важно сочетание точности, плавности хода и защиты от вибрации.
- Сервоприводы и шаговые приводы, соединяющие мотор с винтовыми парами, редукторами и валами подачи.
- Насосы, вентиляторы и редукторные узлы, в которых требуется демпфирование крутильных колебаний и снижение шума.
- Линии автоматизации, конвейерные и транспортные системы, где важны надёжность и стабильность работы привода.
- Компактные узлы промышленного оборудования с высокими оборотами и умеренной нагрузкой на вал.
Аналоги
Для ориентировочного подбора совместимых решений по типоразмеру и принципу работы можно рассмотреть аналоги от других производителей. Перед заменой необходимо обязательно сверять размеры, способ крепления и допускаемые нагрузки конкретной модели.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
-
Как правильно установить муфту JC20-C на вал?
Перед монтажом следует убедиться, что диаметр валов находится в диапазоне 4–10 мм и длина посадки соответствует глубине отверстий. Муфту надевают на валы, выставляют соосность, выдерживают рабочий зазор, затем затягивают винт M3 с рекомендуемым моментом, контролируя отсутствие перекоса. -
Как понять, что муфта JC20-C требует замены?
О необходимости замены говорят увеличение вибрации и шума, появление люфта, изменение плавности хода и видимые повреждения полиуретановой вставки. При обнаружении трещин, разрывов или заметного износа упругого элемента муфту следует заменить. -
Чем JC20-C отличается от JC16-C и JC25-C?
JC20-C рассчитана на больший крутящий момент по сравнению с JC16-C и подходит для более широкого диапазона диаметров валов, оставаясь при этом компактной. По отношению к JC25-C эта модель имеет меньшие габариты и предназначена для менее нагруженных приводов. -
Можно ли заменить только упругий элемент без замены полумуфт?
Если полумуфты не имеют повреждений и износа, допускается замена только полиуретановой вставки соответствующего типоразмера и твёрдости. Это позволяет восстановить демпфирующие свойства муфты без полной замены узла. -
Какой ориентировочный срок службы муфты JC20-C?
Срок службы зависит от уровня нагрузки, частоты пусков и условий эксплуатации. При работе в пределах номинальных параметров и корректном монтаже муфта обеспечивает длительную эксплуатацию, но требует регулярного визуального контроля состояния упругого элемента.
