О товаре

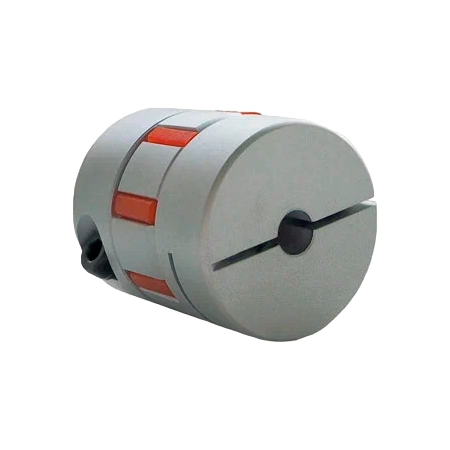

Соединительная муфта JC30-C TECHNIX — упругая кулачковая муфта с наружным диаметром 30 мм для соединения валов и передачи крутящего момента до 12,5 Н·м с одновременным гашением вибраций и ударных нагрузок. Муфта компенсирует небольшие смещения валов, снижает уровень шума в приводе и повышает стабильность работы оборудования в сервосистемах, узлах ЧПУ и промышленной автоматике.

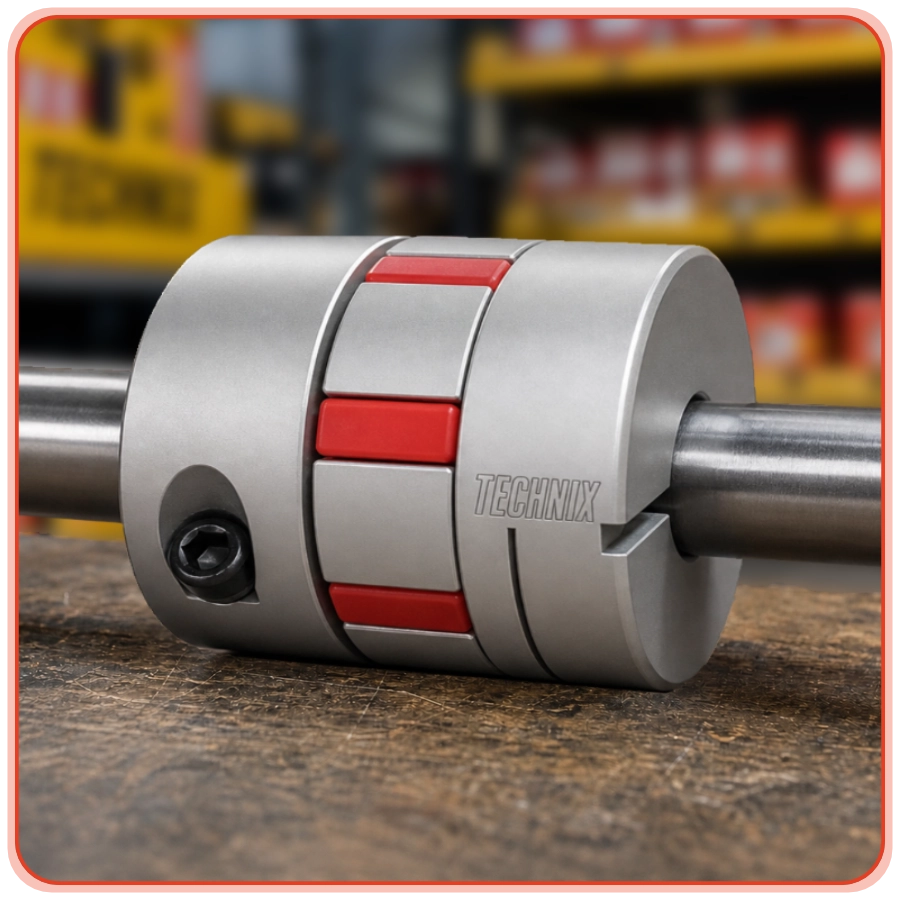

Муфта JC30-C устанавливается между ведущим и ведомым валом и передаёт вращение через полиуретановый упругий элемент твёрдости 98A. Такая конструкция уменьшает крутильные колебания, смягчает кратковременные перегрузки и помогает сохранить ресурс подшипников, валов и сопрягаемых элементов передачи.
Расшифровка артикула
Обозначение JC30C включает серию, типоразмер и вариант крепления муфты. Корректная расшифровка артикула помогает подобрать изделие по наружному диаметру, диапазону расточки отверстия и способу фиксации на валу.
- JC — серия упругих кулачковых муфт для передачи крутящего момента с гашением вибраций и компенсацией небольших смещений валов.
- 30 — типоразмер муфты с наружным диаметром 30 мм.
- C — зажимное (клеммное) исполнение крепления на валу с фиксацией за счёт стяжного винта и обжатия посадки по окружности.
Буква «C» в маркировке означает клеммный способ крепления: при затяжке винта полумуфта равномерно обжимает вал по окружности без локального давления в одной точке. По сравнению с исполнением на установочных винтах такое решение уменьшает риск повреждения поверхности вала и делает посадку более стабильной при повторном монтаже.
Конструкция и устройство

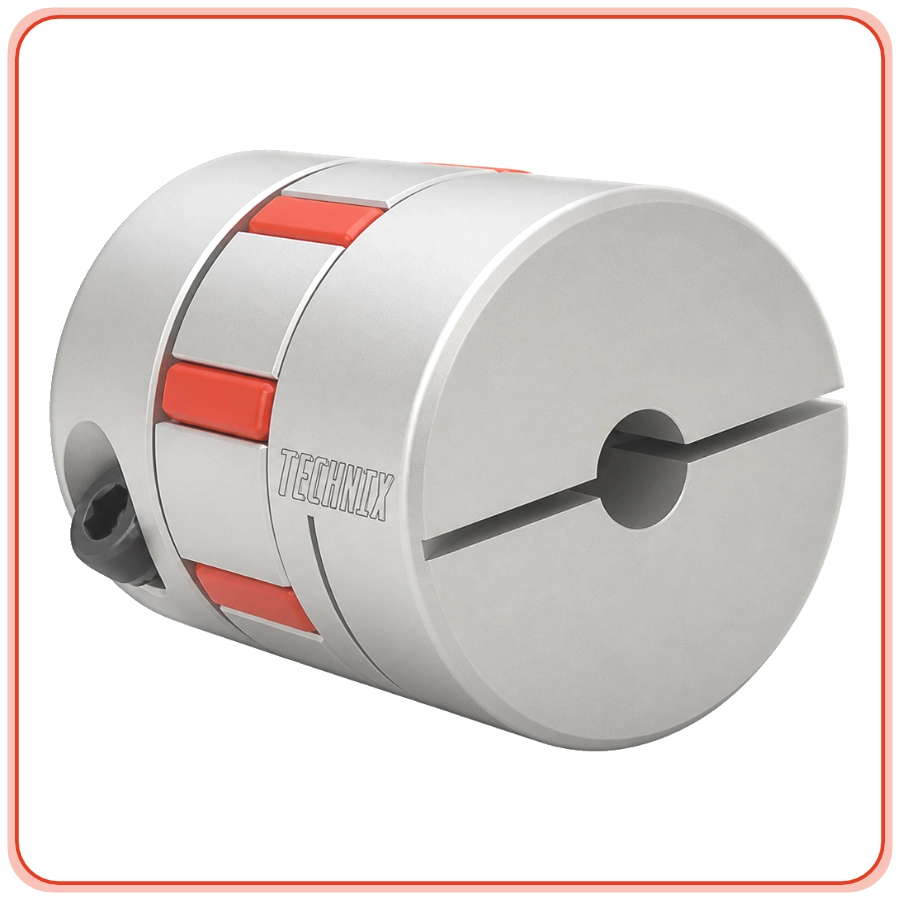

Муфта JC30-C состоит из двух алюминиевых полумуфт кулачкового типа и упругого полиуретанового элемента, установленного между ними. Кулачки полумуфт входят в пазы вставки, за счёт чего муфта передаёт крутящий момент, демпфирует вибрации и сглаживает кратковременные ударные нагрузки в приводе.
- Полумуфты изготовлены из алюминиевого сплава, что позволяет сочетать сравнительно малую массу и достаточную жёсткость конструкции.
- Упругий элемент выполнен из полиуретана твёрдости 98A и работает как демпфер между двумя половинами муфты.
- Зажимное крепление реализовано винтом M4, который обеспечивает надёжную фиксацию на валу при соблюдении рекомендуемого момента затяжки.

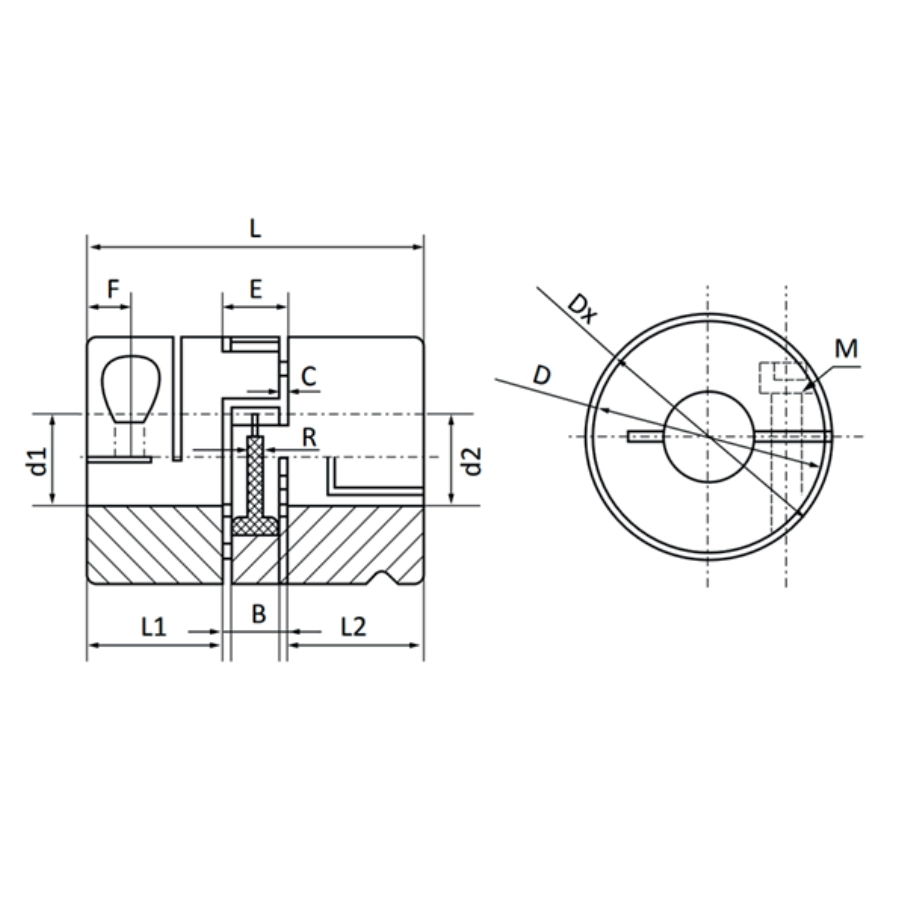

- Глубина отверстий L1 и L2 составляет по 11 мм, что обеспечивает достаточную длину посадки на оба соединяемых вала.
- Гибкая часть E длиной 13 мм формирует рабочую зону деформации упругого элемента и помогает компенсировать небольшие отклонения соосности.
Размерный ряд серии JC
Ниже приведена таблица всех типоразмеров виброгасящих муфт серии JC-C, доступных в серии. Текущая модель выделена.
Технические параметры и условия эксплуатации
Муфта JC30-C рассчитана на номинальный крутящий момент 12,5 Н·м и максимальный момент до 25 Н·м, при этом динамическая крутильная жёсткость составляет 513 Н·м/рад, а статическая — 171,9 Н·м/рад. Момент инерции 2,8×10-6 кг·м² позволяет использовать муфту в приводах с допустимой частотой вращения до 12600 об/мин.
- Наружный диаметр D: 30 мм; длина L: 35 мм.
- Диапазон расточки отверстия: 5–16 мм.
- Гибкая часть E: 13 мм; ширина упругого элемента B: 10 мм.
- Размер винта M: M4; момент затяжки: 1,7 Н·м.
- Материал: алюминий, полиуретан.
- Вес: 0,05 кг.
- Твёрдость упругого элемента: 98A.
- Для надёжной работы рекомендуется соблюдать пределы номинального и максимального момента, контролировать корректность монтажа и периодически проверять состояние упругого элемента и крепёжных винтов.
Применяемость
Муфта JC30-C применяется в приводах, где требуется передача среднего крутящего момента при сохранении компактных размеров, демпфирования вибраций и компенсации небольших смещений валов. Она подходит для сервоприводов, шаговых двигателей, осей ЧПУ, приводов подачи, насосных и редукторных узлов, а также различного промышленного оборудования с циклическим режимом работы.
- Приводы станков с ЧПУ и автоматизированных осей, где важны точность передачи вращения и снижение крутильных колебаний.
- Сервоприводы и шаговые двигатели, соединённые с винтовыми парами, редукторами и приводными валами.
- Насосное, вентиляторное и редукторное оборудование, работающее в условиях переменной нагрузки и частых запусков.
- Узлы промышленной автоматизации, упаковочные, подающие и транспортные механизмы, где требуется защита передачи от ударных нагрузок.
- Компактные промышленные приводы со средним уровнем нагрузки, в которых важны ресурс, плавность работы и уменьшение вибраций.
Аналоги
Для ориентировочного подбора совместимых решений по типоразмеру и принципу работы можно рассмотреть аналоги от других производителей. Перед заменой необходимо обязательно сверять размеры, способ крепления и допускаемые нагрузки конкретной модели.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
-
Как правильно установить муфту JC30-C на вал?
Перед монтажом необходимо убедиться, что диаметр валов находится в диапазоне 5–16 мм и длина посадки соответствует глубине отверстий. Муфту устанавливают на валы, выставляют соосность, выдерживают рабочий зазор и затем затягивают винт M4 с рекомендуемым моментом, контролируя отсутствие перекоса. -
Как понять, что муфта JC30-C требует замены?
О необходимости замены свидетельствуют рост вибраций и шума, появление люфта, ухудшение плавности вращения и видимые повреждения полиуретановой вставки. При признаках износа упругого элемента или ослабления посадки муфту следует проверить и при необходимости заменить. -
Чем JC30-C отличается от JC25-C и JC40-C?
JC30-C занимает промежуточное положение по габаритам и передаваемому моменту между JC25-C и JC40-C. Эта модель подходит для валов до 16 мм и обеспечивает больший запас по моменту по сравнению с JC25-C, сохраняя более компактные размеры по сравнению с JC40-C. -
Можно ли заменить только упругий элемент без замены полумуфт?
При отсутствии износа и повреждений полумуфт допускается замена только полиуретановой вставки соответствующего типоразмера. Это позволяет восстановить демпфирующие свойства соединения без полной замены муфты. -
Какой ориентировочный срок службы муфты JC30-C?
Срок службы зависит от режима работы, уровня нагрузки, количества пусков и качества монтажа. При эксплуатации в пределах допустимых параметров и регулярном контроле состояния упругого элемента муфта обеспечивает длительную и стабильную работу привода.
