О товаре

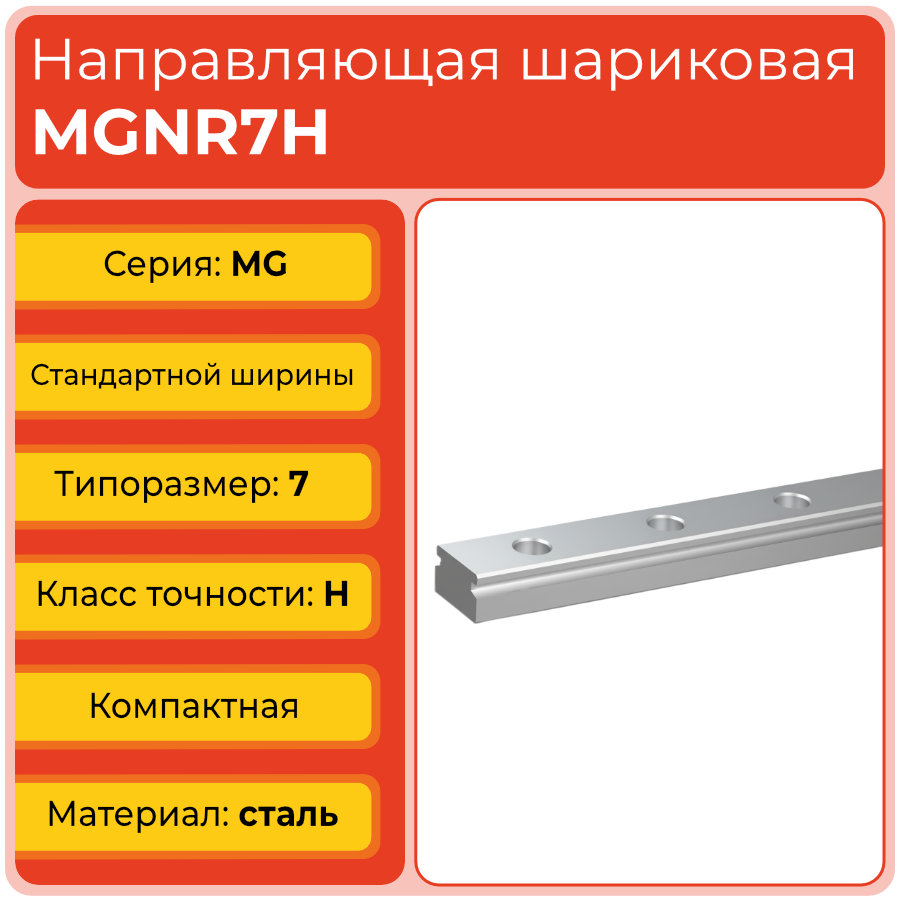

Линейная направляющая MGNR7HTECHNIX — шариковая миниатюрная рельсовая направляющая компактной серии MG с рельсом шириной 7 мм и низким профилем 4,8 мм. Конструкция направляющей обеспечивает точное линейное перемещение кареток серии MG в компактных осях станков с ЧПУ, 3D‑принтеров и приборных модулей, где важны минимальные габариты, жёсткость и стабильность позиционирования.

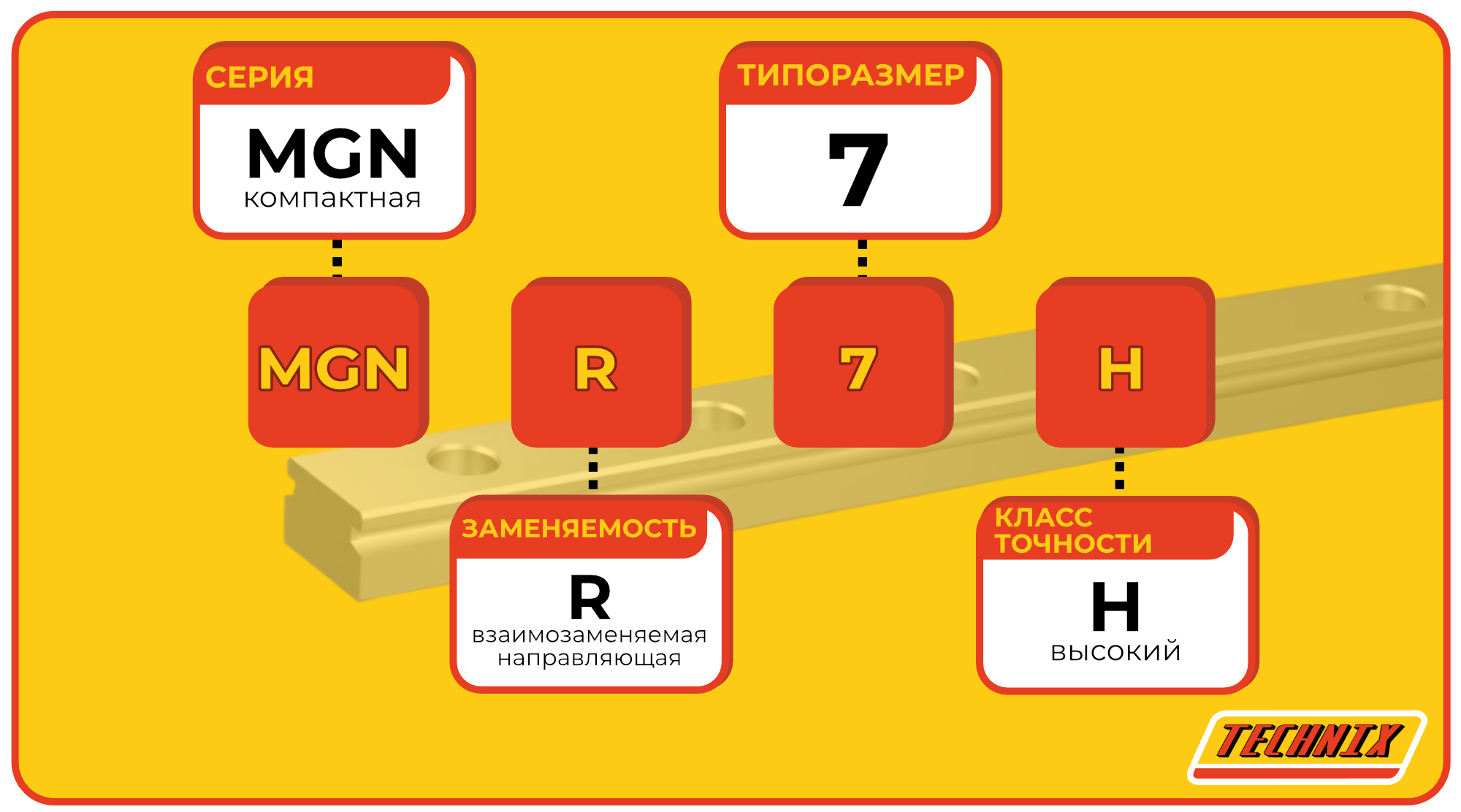

Расшифровка артикула
Обозначение MGNR7HTECHNIX отражает серию направляющей, типоразмер рельса, тип каретки и класс точности. Понимание структуры артикула упрощает подбор взаимозаменяемых рельсов и кареток в составе миниатюрных узлов линейного перемещения.
- MG — компактная миниатюрная серия шариковых рельсовых направляющих.
- N — исполнение направляющей с нормальной шириной рельса.
- R — конструкция направляющей, рассчитанная на работу с каретками с креплением сверху.
- 7 — типоразмер по ширине рельса: 7 мм.
- H — высокий класс точности.
- TECHNIX — исполнение бренда TECHNIX, совместимое с линейной системой серии MG и внутренними стандартами качества.
Дополнительные буквы и цифры в конце артикула могут обозначать длину рельса (например: L1000, что эквивалентно длине направляющей в 1000 мм или 100 см), количество и тип кареток, особенности крепления и исполнения.
Конструкция и устройство

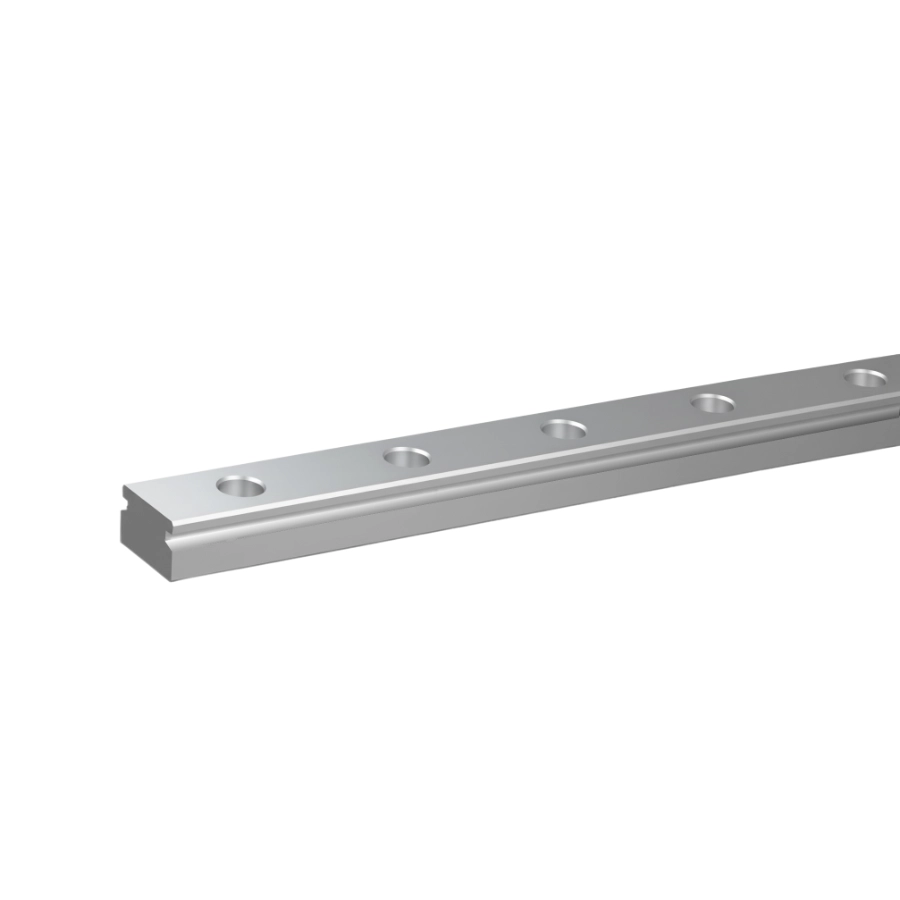

Линейная направляющая MGNR7HTECHNIX представляет собой стальной профильный рельс с закалёнными дорожками качения, рассчитанный на работу с миниатюрными шариковыми каретками серии MG с верхним креплением. Профиль дорожек формирует четырёхточечный контакт шариков каретки с рельсом, благодаря чему узел линейного перемещения воспринимает нагрузки в вертикальном и горизонтальном направлениях при очень компактных габаритах. Монтажные отверстия с расточкой под головку винта обеспечивают надёжное крепление рельса к основанию и устойчивость геометрии при эксплуатации.
- Профильный рельс из закалённой стали с прецизионной обработкой дорожек качения.
- Четырёхточечный контакт шариков каретки и рельса для восприятия нагрузок в разных направлениях.
- Совместимость с каретками серии MG с креплением сверху через резьбовые отверстия.
- Минимальная высота профиля 4,8 мм для применения в стеснённых монтажных зонах.
- Рельс рассчитан на регулярную смазку через систему кареток, что повышает ресурс и сохраняет плавность хода.
Размерный ряд серии MGN
Ниже приведена таблица всех типоразмеров миниатюрных рельсовых направляющих серии MG с креплением каретки сверху. Текущий товар MGNR7HTECHNIX выделен.
Технические параметры и условия эксплуатации

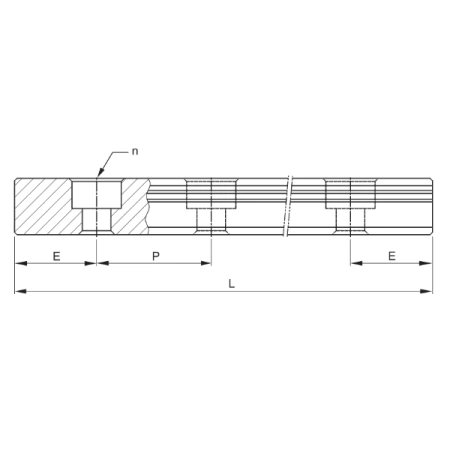

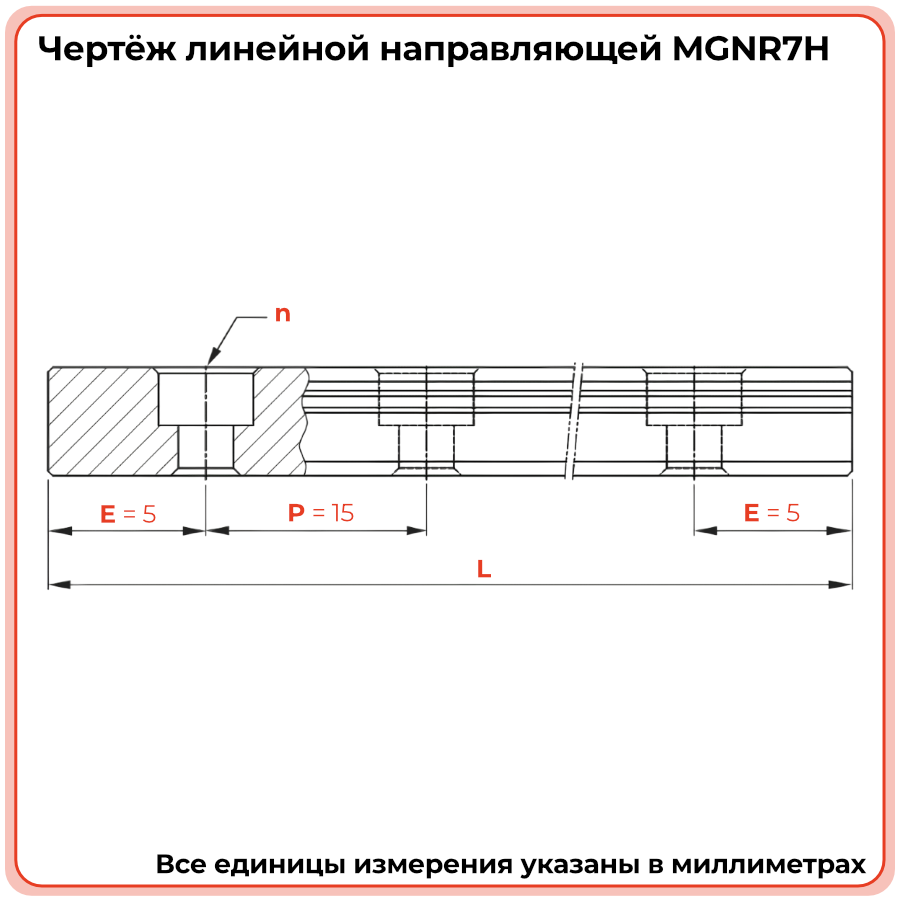

Линейная направляющая MGNR7HTECHNIX рассчитана на точное перемещение кареток по рельсу шириной 7 мм при минимальной высоте профиля 4,8 мм. Монтажные отверстия с диаметром 2,4 мм и расточкой под головку винта 4,2 мм расположены с шагом 15 мм, а отступы от торцов рельса до первых отверстий составляют 5 мм, что облегчает врезку направляющей в компактные посадочные места. Для достижения расчётного ресурса рекомендуется использовать ровную базовую поверхность, соблюдать шаг и момент затяжки крепёжных винтов и обеспечивать регулярную смазку дорожек качения через каретки.
- Серия: MG (компактная), миниатюрная шариковая рельсовая направляющая.
- Ширина направляющей Wr: 7 мм; высота Hr: 4,8 мм.
- Тип крепления каретки: R (сверху), крепёж каретки через верхние резьбовые отверстия.
- Диаметр отверстия под винт d: 2,4 мм; диаметр расточки D: 4,2 мм.
- Межцентровое расстояние отверстий P: 15 мм; отступ E1/E2: 5,0 мм.
- Максимальная длина рельса L max: до 4000 мм (стандартные длины подбираются по требуемому ходу оси).
- Условия эксплуатации: работа в защищённых от абразивной пыли и стружки зонах, с регулярным обслуживанием узла линейного перемещения.
Применяемость
Направляющая MGNR7HTECHNIX применяется в особо компактных линейных осях с невысокой нагрузкой и повышенными требованиями к точности и плавности перемещения. Малый типоразмер 7 мм делает её удобным решением для настольных ЧПУ‑комплексов, лёгких 3D‑принтеров, лабораторных и измерительных систем, а также приборостроения и учебных стендов. Конструкция профильного рельса и кареток серии MG обеспечивает стабильную работу при смене направления движения и умеренных вибрациях.
- Малогабаритные линейные оси настольных станков с ЧПУ и гравёров.
- Компактные 3D‑принтеры, плоттеры и дозирующие установки.
- Лабораторные и измерительные стенды, оптические системы позиционирования.
- Приборостроение, учебные и демонстрационные стенды с линейными перемещениями.
- Лёгкие автоматизированные узлы подачи и позиционирования с ограниченным монтажным пространством.
Аналоги
По типоразмеру и области применения направляющая MGNR7HTECHNIX имеет аналоги среди миниатюрных рельсовых направляющих других производителей. При подборе замены важно учитывать ширину рельса 7 мм, высоту профиля, схему крепления кареток и допустимые нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Основание под рельс должно быть обработано и выровнено в пределах допусков по плоскостности. Направляющую устанавливают по базовой кромке или разметке, последовательно затягивая крепёжные винты через отверстия диаметром 2,4 мм с расточкой 4,2 мм и шагом 15 мм. После монтажа проверяют плавность хода каретки по всей длине и при необходимости корректируют натяжение.
Возможность прямой замены зависит от совпадения ширины рельса 7 мм, высоты профиля 4,8 мм, расстояний между отверстиями и отступов E1/E2. Перед заменой рекомендуется сверить каталожные размеры и схему крепления с установленной направляющей и при необходимости скорректировать базовые поверхности или крепёж.
Типоразмер 7 мм обеспечивает максимальную компактность и минимальный вес по сравнению с рельсами 9, 12 и 15 мм. Это делает MGNR7HTECHNIX оптимальным выбором для лёгких осей с ограниченным монтажным пространством, где нагрузки относительно невысоки, но требуется точное позиционирование.
Рекомендуется использовать смазочные материалы для линейных направляющих, обновляя смазку в соответствии с режимом работы и условиями среды. Важно защищать рельс и каретки от абразивной пыли и стружки, контролировать люфт и шум при перемещении и соблюдать регламентные интервалы обслуживания.
Конструкция дорожек качения с четырёхточечным контактом позволяет применять направляющую в горизонтальных, вертикальных и наклонных осях. При выборе длины и схемы крепления следует учитывать фактические нагрузки, моменты и требования к ресурсу узла.
