О товаре
Линейная направляющая MGNR9HTECHNIX — шариковая миниатюрная рельсовая направляющая компактной серии MG с рельсом шириной 9 мм и высотой профиля 6,5 мм. Направляющая предназначена для работы с каретками серии MG с верхним креплением и применяется в компактных линейных осях станков с ЧПУ, 3D‑принтеров и автоматизированных модулей, где требуется сочетание малых габаритов, точности и достаточной жёсткости узла линейного перемещения.

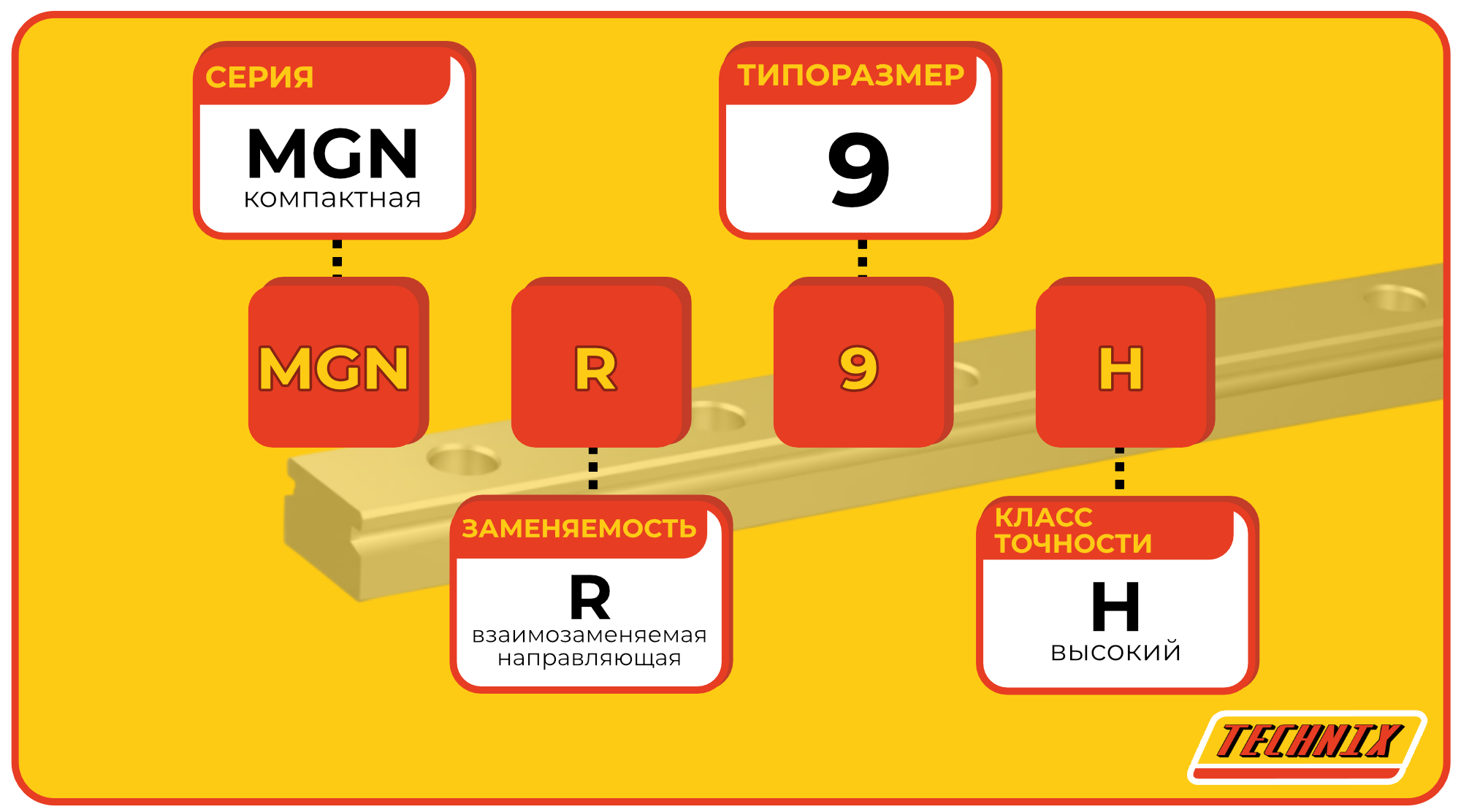

Расшифровка артикула
Обозначение MGNR9HTECHNIX отражает серию направляющей, типоразмер рельса, тип каретки и класс точности. Корректная расшифровка артикула упрощает подбор совместимых рельсов и кареток в составе миниатюрных узлов линейного перемещения.
- MG — компактная миниатюрная серия шариковых рельсовых направляющих.
- N — исполнение направляющей с нормальной шириной рельса.
- R — конструкция направляющей, рассчитанная на работу с каретками с креплением сверху.
- 9 — типоразмер по ширине рельса: 9 мм.
- H — высокий класс точности.
- TECHNIX — исполнение бренда TECHNIX, соответствующее стандартам качества и взаимозаменяемости в линейной системе серии MG.
Дополнительные буквы и цифры в конце артикула могут обозначать длину рельса (например: L1000, что эквивалентно длине направляющей в 1000 мм или 100 см), количество и тип кареток, особенности крепления и исполнения.
Конструкция и устройство

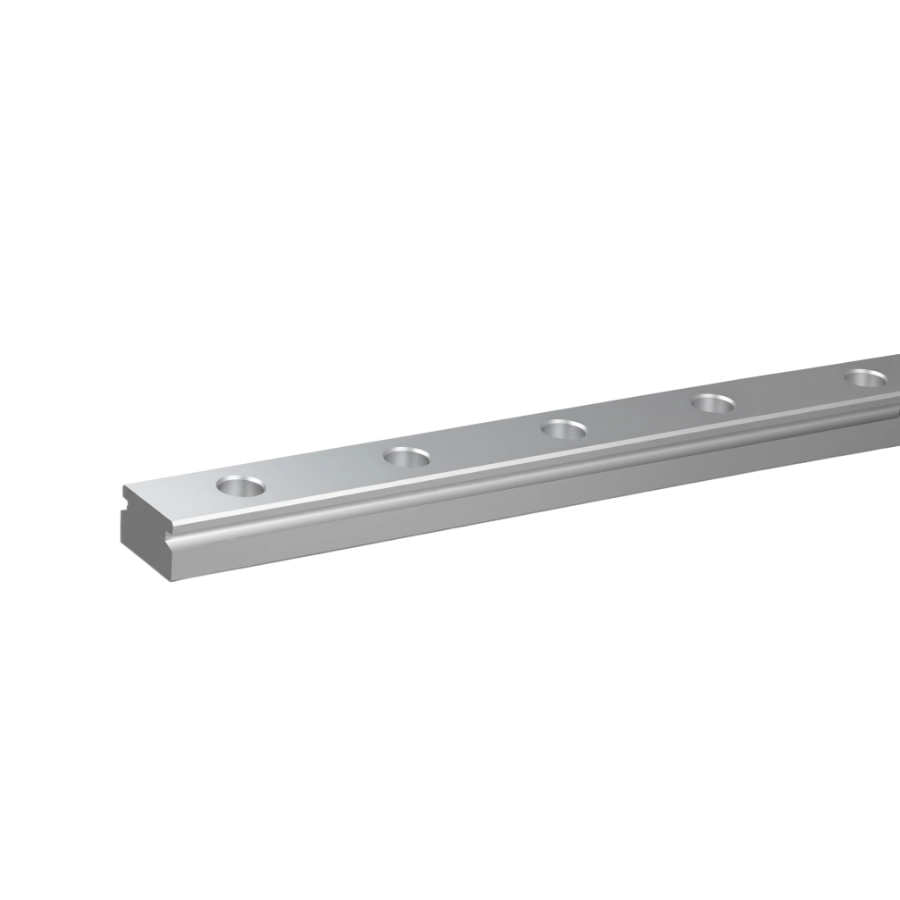

Линейная направляющая MGNR9HTECHNIX представляет собой стальной профильный рельс с закалёнными дорожками качения, рассчитанный на работу с миниатюрными шариковыми каретками серии MG с верхним креплением. Профиль дорожек формирует четырёхточечный контакт шариков каретки с рельсом, что позволяет узлу линейного перемещения воспринимать нагрузки в вертикальном и горизонтальном направлениях при компактных габаритах. Монтажные отверстия с расточкой под головку винта обеспечивают надёжное крепление рельса к основанию и стабильность геометрии при длительной эксплуатации.
- Профильный рельс из закалённой стали с прецизионной обработкой дорожек качения.
- Четырёхточечный контакт шариков каретки и рельса для восприятия нагрузок во всех основных направлениях.
- Совместимость с каретками серии MG с креплением сверху через резьбовые отверстия.
- Высота профиля 6,5 мм при ширине рельса 9 мм для баланса жёсткости и компактности.
- Рельс рассчитан на регулярную смазку через систему кареток, что увеличивает ресурс и сохраняет плавность хода.
Размерный ряд серии MGN
Ниже приведена таблица всех типоразмеров миниатюрных рельсовых направляющих серии MG с креплением каретки сверху. Текущий товар MGNR9HTECHNIX выделен.
Технические параметры и условия эксплуатации

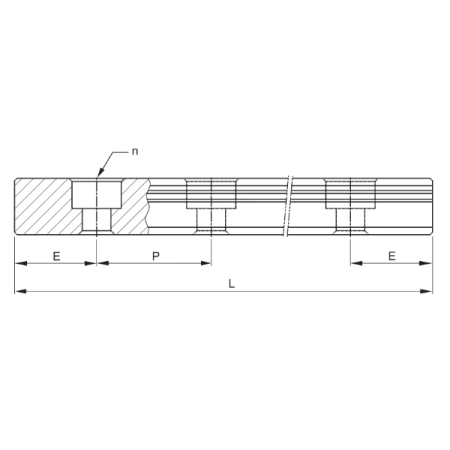

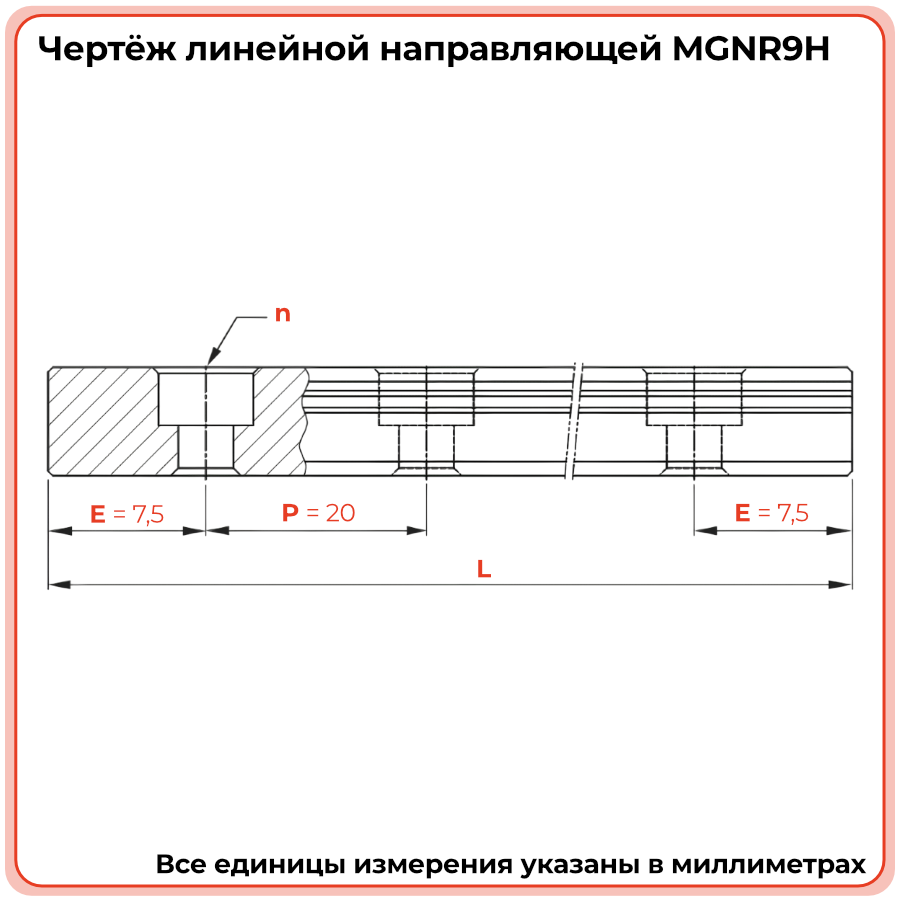

Линейная направляющая MGNR9HTECHNIX рассчитана на точное перемещение кареток по рельсу шириной 9 мм при высоте профиля 6,5 мм. Монтажные отверстия с диаметром 3,5 мм и расточкой под головку винта 6,0 мм расположены с шагом 20 мм, а отступы от торцов рельса до первых отверстий составляют 7,5 мм, что облегчает интеграцию направляющей в компактные оси с повышенной жёсткостью. Для достижения расчётного ресурса необходимо обеспечить ровную базовую поверхность, соблюдать шаг и момент затяжки крепёжных винтов и регулярно подавать смазку через каретки.
- Серия: MG (компактная), миниатюрная шариковая рельсовая направляющая.
- Ширина направляющей Wr: 9 мм; высота Hr: 6,5 мм.
- Тип крепления каретки: R (сверху), крепёж каретки через верхние резьбовые отверстия.
- Диаметр отверстия под винт d: 3,5 мм; диаметр расточки D: 6,0 мм.
- Межцентровое расстояние отверстий P: 20 мм; отступ E1/E2: 7,5 мм.
- Максимальная длина рельса L max: до 4000 мм (стандартные длины подбираются по требуемому ходу оси).
- Условия эксплуатации: работа в защищённых от абразивной пыли и стружки зонах, с регулярным обслуживанием и контролем состояния узла линейного перемещения.
Применяемость
Направляющая MGNR9HTECHNIX применяется в компактных линейных осях с умеренной нагрузкой и повышенными требованиями к точности позиционирования. Типоразмер 9 мм подходит для настольных станков с ЧПУ, 3D‑принтеров, лёгких сборочных линий и измерительных установок, где требуется баланс между габаритами и жёсткостью узла. Конструкция профильного рельса и кареток серии MG обеспечивает плавный ход и стабильную работу при многократных циклах перемещения.
- Линейные оси настольных станков с ЧПУ и гравировальных комплексов.
- 3D‑принтеры, дозирующие и позиционирующие установки средней грузоподъёмности.
- Лабораторные и измерительные стенды, оптические системы позиционирования.
- Сборочные и тестовые линии с компактными линейными модулями.
- Робототехнические и учебные установки, где важен баланс между размером и жёсткостью направляющей.
Аналоги
По типоразмеру и области применения направляющая MGNR9HTECHNIX имеет аналоги среди миниатюрных рельсовых направляющих других производителей. При подборе замены важно сверять ширину рельса 9 мм, высоту профиля, шаг и отступы монтажных отверстий, а также допускаемые нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Основание под рельс должно быть обработано и выровнено в пределах допусков по плоскостности. Направляющую устанавливают по базовой кромке или разметке, равномерно затягивая крепёжные винты через отверстия диаметром 3,5 мм с расточкой 6,0 мм и шагом 20 мм. После монтажа проверяют плавность хода кареток по всей длине и при необходимости корректируют натяжение.
Возможность прямой замены зависит от совпадения ширины рельса 9 мм, высоты профиля 6,5 мм, шагов и отступов монтажных отверстий, а также применяемых кареток. Перед заменой рекомендуется сверить каталожные размеры и схему крепления с установленной направляющей и при необходимости скорректировать базовые поверхности или крепёж.
Типоразмер 9 мм обеспечивает более высокую жёсткость и допускаемые нагрузки по сравнению с рельсом 7 мм при меньших габаритах и массе относительно рельса 12 мм. Это делает MGNR9HTECHNIX универсальным решением для осей средней грузоподъёмности с ограниченным монтажным пространством.
Рекомендуется использовать смазочные материалы для линейных направляющих, периодически обновляя смазку через каретки в зависимости от пробега и условий среды. Важно защищать рельс и каретки от абразивной пыли и стружки, контролировать люфт и шум при перемещении и соблюдать регламентные интервалы обслуживания.
Конструкция дорожек качения с четырёхточечным контактом позволяет применять направляющую в горизонтальных, вертикальных и наклонных осях. При выборе длины рельса, числа и расположения кареток следует учитывать фактические нагрузки, моменты и требования к ресурсу узла.
