Линейная направляющая EGR15RH шариковая низкопрофильная в Санкт-Петербурге

О товаре

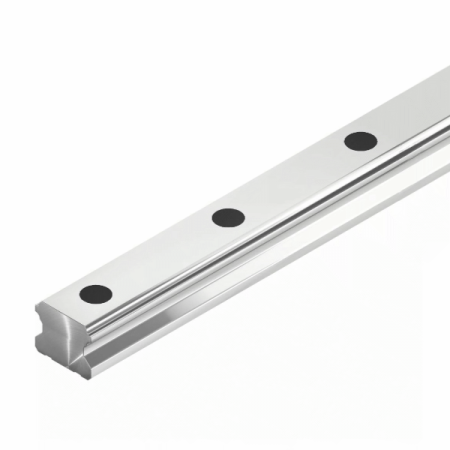

Линейная направляющая EGR15RHTECHNIX — низкопрофильный шариковый рельс серии EG с типоразмером 15 мм и креплением сверху, предназначенный для построения компактных и точных систем линейного перемещения в станках, линейных модулях и автоматизированных осях.

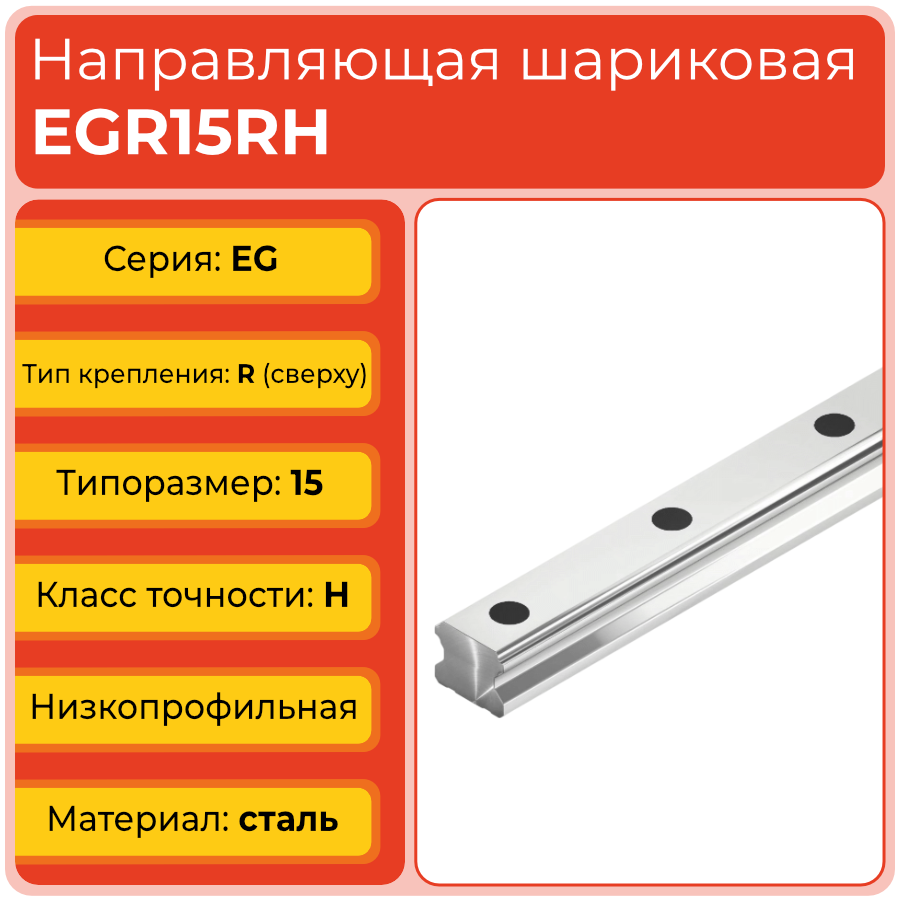

Расшифровка артикула

Обозначение EGR15RHTECHNIX содержит основные параметры линейной направляющей: серию, взаимозаменяемость, типоразмер, тип крепления и класс точности. Корректная расшифровка артикула упрощает подбор рельса под существующие решения и согласованные каретки серии EG.

• EG — серия линейных направляющих низкопрофильного типа.
• R — полная взаимозаменяемость.
• 15 — типоразмер направляющей, номинальная ширина рельса 15 мм.
• R — тип крепления: рельс крепится сверху к опорной поверхности через ряд монтажных отверстий.
• H — высокий класс точности.
• TECHNIX — исполнение линейной направляющей бренда TECHNIX.

Длина рельса L выбирается индивидуально под требуемый ход оси и компоновку оборудования при сохранении указанного типоразмера и схемы крепления.

Конструкция и устройство

Линейная направляющая EGR15RHTECHNIX представляет собой стальной рельс с закалёнными дорожками качения, рассчитанными на работу с шариковыми каретками серии EG. Профиль рельса обеспечивает низкую строительную высоту и устойчивость к изгибающим и моментным нагрузкам при монтаже на базовую поверхность.

• Корпус рельса из легированной стали с термообработанными дорожками качения.

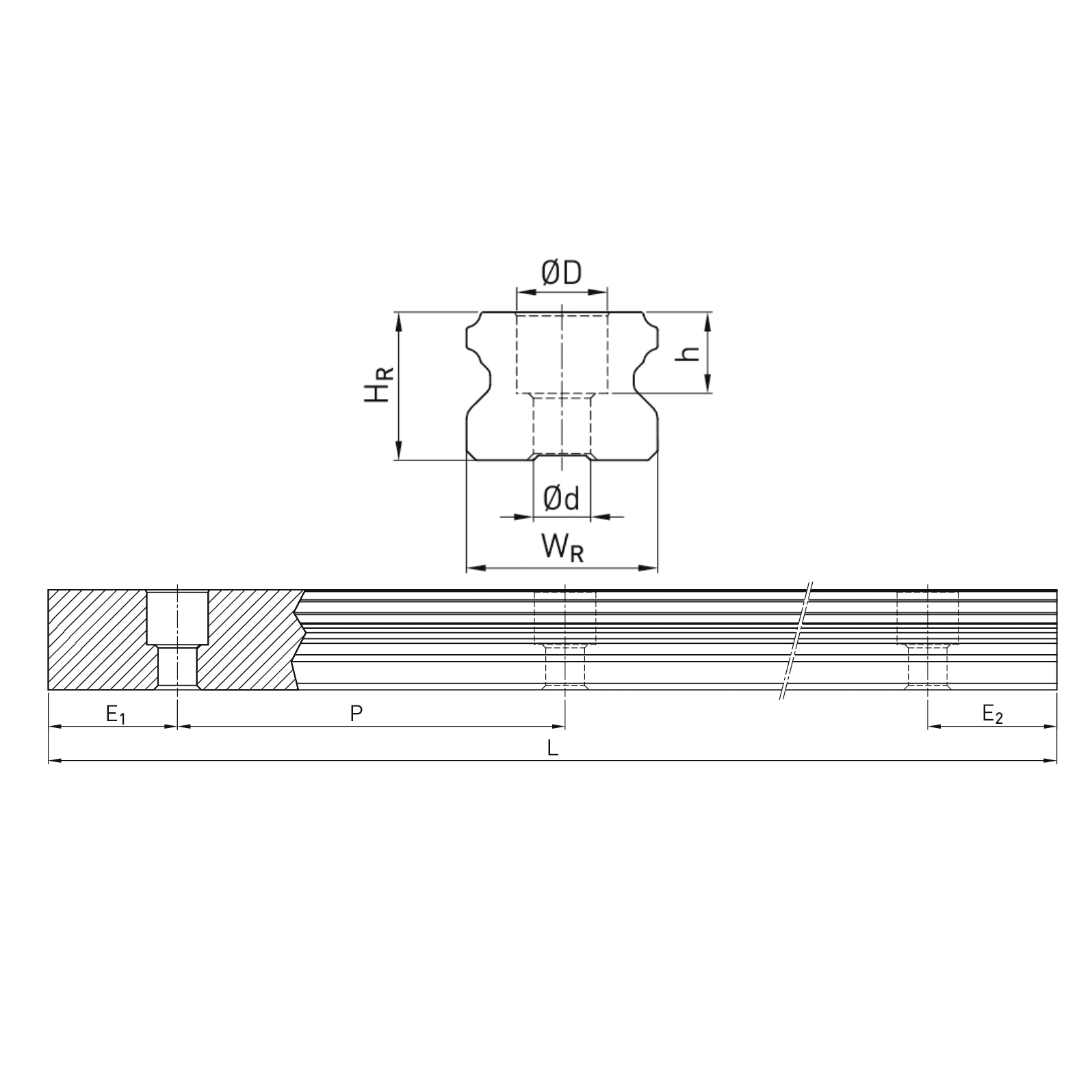

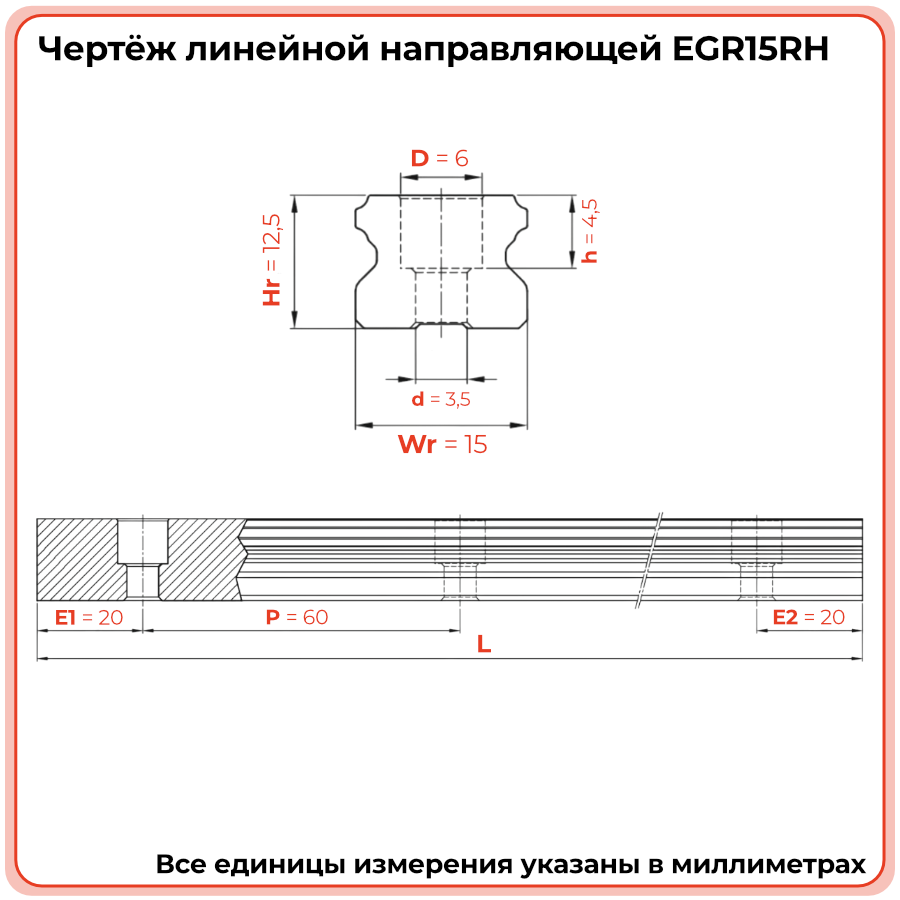

• Ширина направляющей Wr — 15 мм, высота Hr — 12,5 мм.
• Монтажные отверстия под винт диаметром 3,5 мм с расточкой под головку 6 мм.
• Межцентровое расстояние отверстий P — 60 мм, отступ E1/E2 от торца рельса — 20 мм.
• Тип крепления R — установка рельса сверху на обработанную базовую поверхность.

Размерный ряд серии EGR

Ниже приведена таблица всех типоразмеров линейных направляющих серии EG с верхним креплением, представленных в ассортименте TECHNIX. Текущий товар EGR15RHTECHNIX выделен.

Технические параметры и условия эксплуатации

В составе узла линейного перемещения рельс EGR15RHTECHNIX обеспечивает точное и стабильное движение кареток при компактной строительной высоте. Рельс шириной 15 мм и высотой 12,5 мм крепится винтами через отверстия диаметром 3,5 мм с расточкой под головку 6 мм, расположенные с шагом 60 мм и отступом 20 мм от торцов. Для надёжной работы рекомендуется монтаж на ровную базовую поверхность, применение подходящей смазки в каретках и защита зоны направляющих от абразивной пыли, стружки и влаги.

• Серия: EG (низкопрофильная), класс точности H.
• Тип крепления: R — сверху через ряд монтажных отверстий.
• Геометрия рельса: ширина Wr 15 мм, высота Hr 12,5 мм.
• Крепёж: отверстия d 3,5 мм, расточка D 6 мм, шаг P 60 мм, отступ E1/E2 20 мм.
• Рекомендуется регулярный контроль крепежа, плавности хода и состояния смазки кареток.

Применяемость

Линейная направляющая EGR15RHTECHNIX применяется в компактных осях линейного перемещения, где требуется сочетание точности, жёсткости и низкой строительной высоты. Рельс используется в станках с ЧПУ, линейных модулях, портальных системах, автоматизированных линиях и измерительном оборудовании с малыми и средними нагрузками.

• Оси X/Y/Z компактных фрезерных и гравировальных станков с ЧПУ.
• Линейные модули и портальные системы с ограниченной высотой.
• Подающие и позиционирующие узлы в автоматизированных линиях.
• Измерительные, оптические и лабораторные установки.
• Робототехнические комплексы и системы точного позиционирования исполнительных органов.

Аналоги

По серии и типоразмеру линейная направляющая EGR15RHTECHNIX сопоставима с низкопрофильными рельсами HIWIN серии EG с размером 15. При подборе аналога важно дополнительно сверить геометрию рельса, класс точности и совместимость с применяемыми каретками.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить линейную направляющую EGR15RHTECHNIX?
  Рельс монтируют на обработанную базовую поверхность, совмещая ось направляющей с базами станка или модуля. Крепёжные винты устанавливают в монтажные отверстия и затягивают равномерно по всей длине с контролем момента, затем проверяют плавность хода каретки.
• Можно ли заменить только рельс, оставив существующие каретки?
  Допустимо при сохранении серии EG, типоразмера 15 и класса точности H и при хорошем состоянии кареток. После замены необходимо проверить отсутствие заеданий и люфтов на всём ходе направляющей.
• Когда требуется полная замена направляющей и кареток?
  При появлении коррозии, раковин, выраженного износа дорожек качения, а также при стойком люфте, вибрациях и шуме, не устраняемых регулировкой и смазкой, рекомендуется заменить рельс и каретки в сборе.
• Чем серия EG отличается от стандартных высокопрофильных направляющих?
  Низкопрофильное исполнение EG уменьшает строительную высоту узла и моменты опрокидывания, что упрощает компоновку компактных осей. При этом направляющие сохраняют жёсткость и точность, достаточные для большинства станочных и промышленных задач.
• Какие требования к смазке и обслуживанию линейных направляющих?
  Рекомендуется регулярно обновлять смазку в каретках, защищать рельс от пыли и стружки, контролировать состояние крепежа и плавность хода. Соблюдение регламента обслуживания продлевает ресурс направляющих и всего линейного узла.
