О товаре

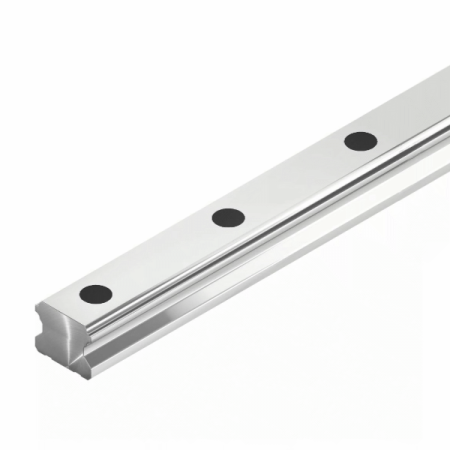

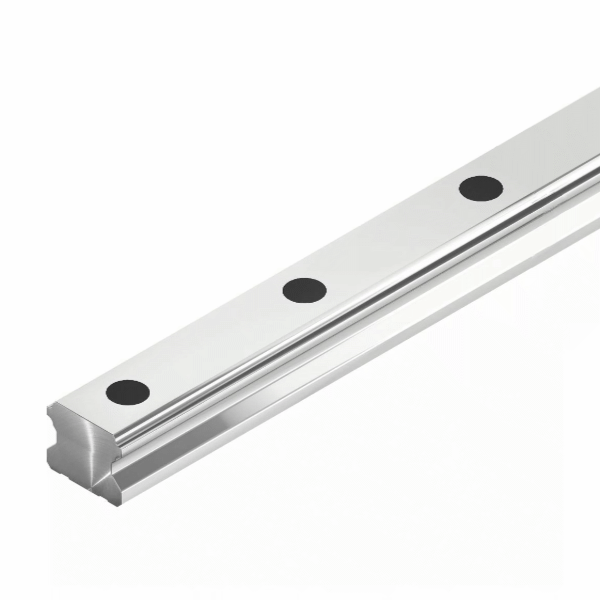

Линейная направляющая EGR20RHTECHNIX — шариковый рельс низкопрофильной серии EG с типоразмером 20 мм и верхним креплением, предназначенный для построения универсальных осей линейного перемещения в металлообрабатывающих станках, линейных модулях и автоматизированных производственных участках.

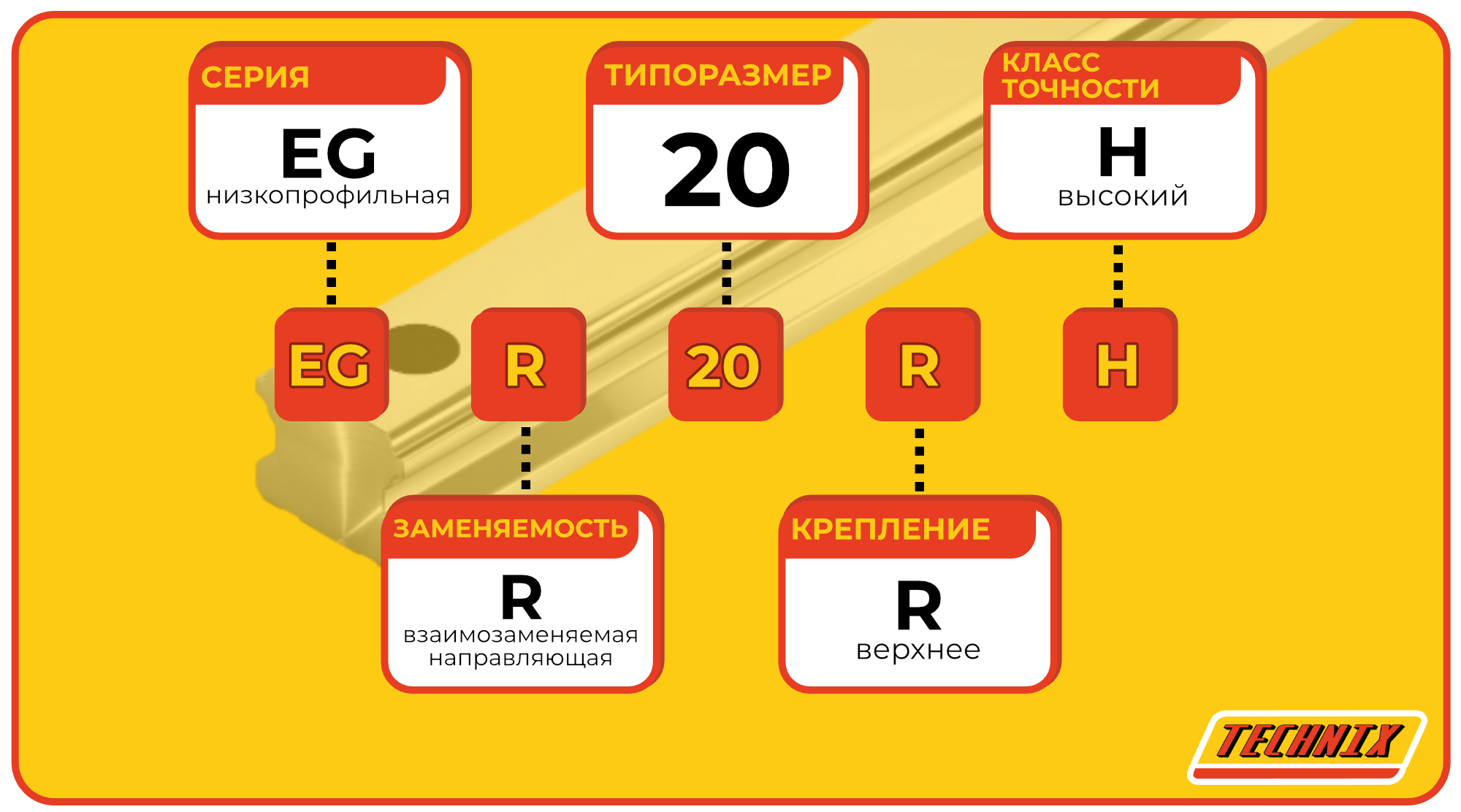

Расшифровка артикула

Обозначение EGR20RHTECHNIX отражает ключевые характеристики линейной направляющей: серию, взаимозаменяемость, типоразмер, вариант крепления и класс точности. Такая расшифровка облегчает подбор рельса при проектировании новых узлов и при замене существующих направляющих в оборудовании.

• EG — серия линейных направляющих низкопрофильного типа.
• R — полная взаимозаменяемость.
• 20 — типоразмер направляющей, номинальная ширина рельса 20 мм.
• R — тип крепления: рельс крепится сверху к опорной плите через ряд монтажных отверстий.
• H — высокий класс точности.
• TECHNIX — исполнение линейной направляющей бренда TECHNIX.

Длина рельса L задаётся индивидуально под требуемый ход оси, особенности компоновки и шаг крепёжных элементов в конструкции оборудования.

Конструкция и устройство

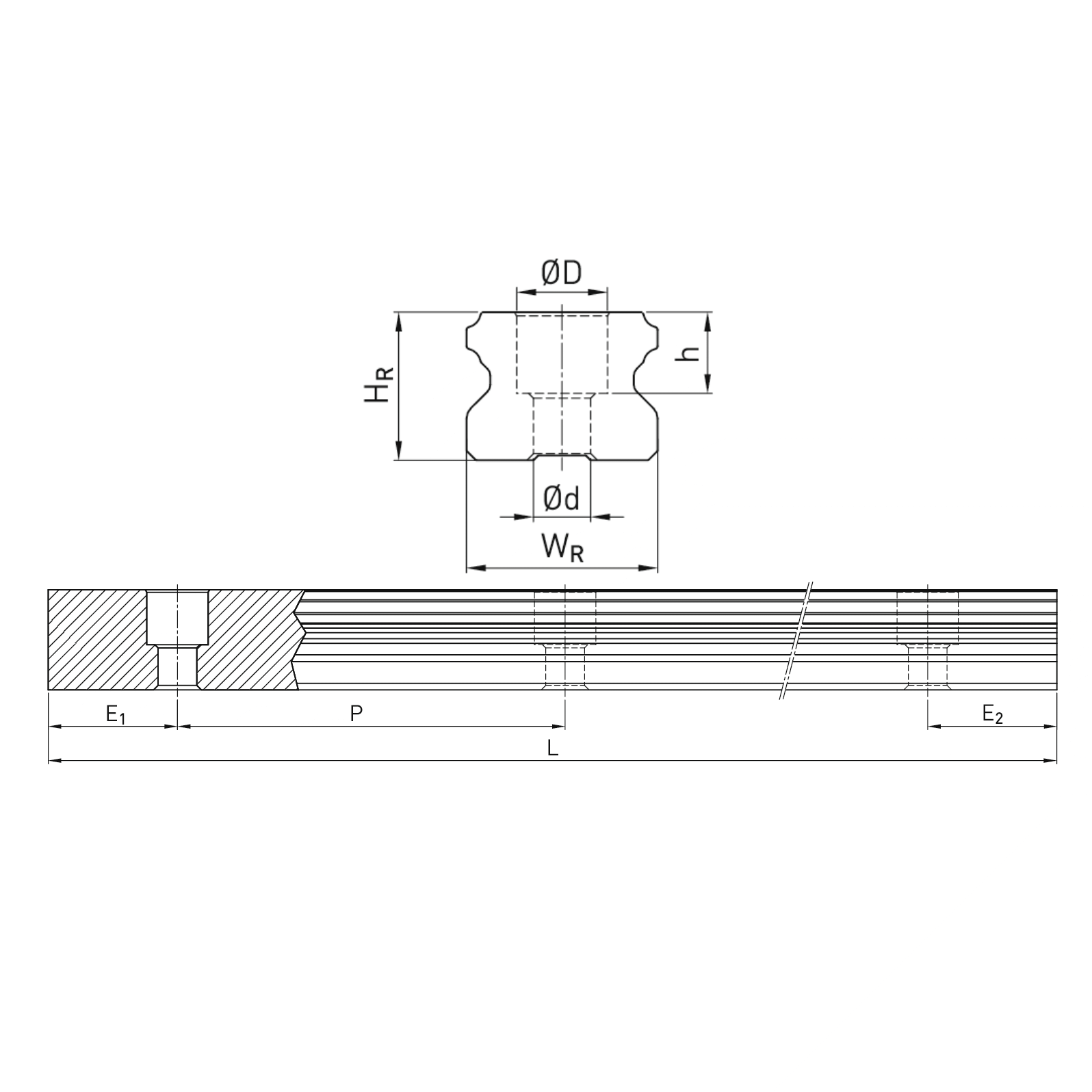

Направляющая EGR20RHTECHNIX представляет собой прецизионный стальной рельс с закалёнными дорожками качения для шариковых кареток серии EG. Геометрия профиля и схема отверстий рассчитаны для получения жёсткого и устойчивого к изгибающим нагрузкам узла при установке на обработанную базовую поверхность.

• Рельс из легированной стали с термообработанными дорожками качения.

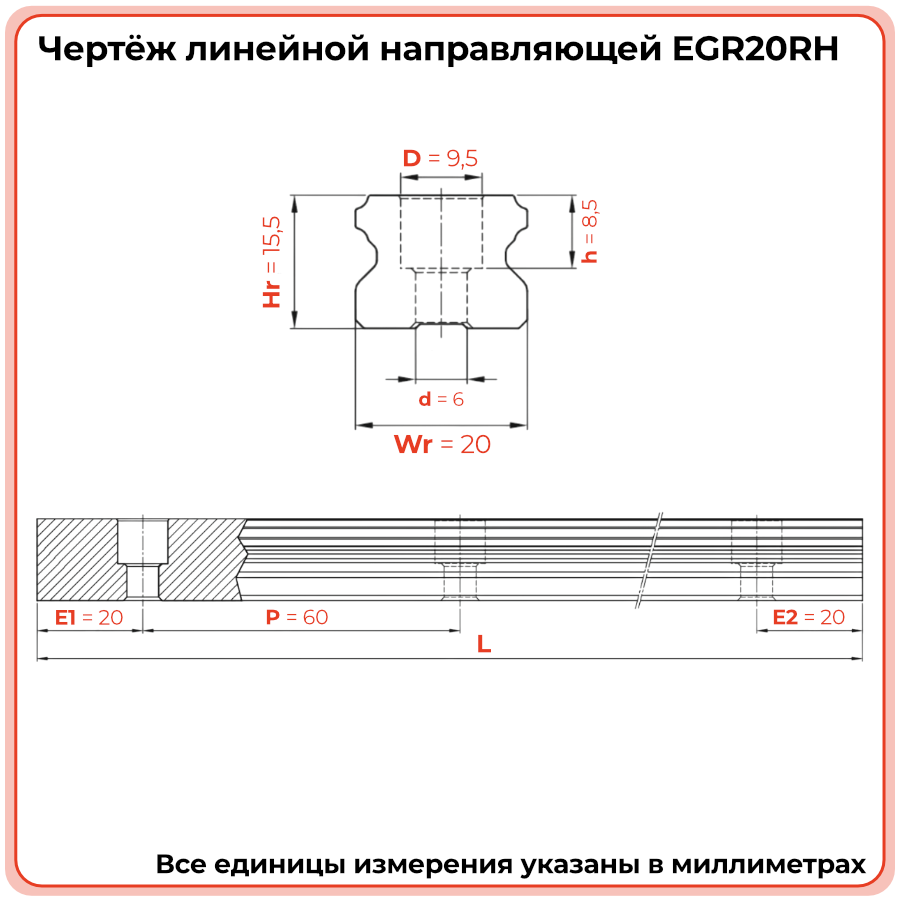

• Ширина направляющей Wr — 20 мм, высота Hr — 15,5 мм.
• Отверстия под крепёжный винт диаметром 6 мм с расточкой под головку 9,5 мм.
• Межцентровое расстояние отверстий P — 60 мм, отступ E1/E2 от торца рельса — 20 мм.
• Крепление по схеме R — рельс устанавливается сверху и притягивается винтами к опорной плите.

Размерный ряд серии EGR

Ниже приведена таблица всех типоразмеров линейных направляющих серии EG с верхним креплением, представленных в ассортименте TECHNIX. Текущий товар EGR20RHTECHNIX выделен.

Технические параметры и условия эксплуатации

В составе узлов линейного перемещения рельс EGR20RHTECHNIX обеспечивает точное ведение кареток при повышенных нагрузках и средней длине хода. Направляющая шириной 20 мм и высотой 15,5 мм крепится винтами через отверстия диаметром 6 мм с расточкой 9,5 мм, расположенные с шагом 60 мм и отступом 20 мм от торцов. Для сохранения ресурса узла важны точная подготовка базовой поверхности, равномерная затяжка крепежа, регулярная смазка кареток и защита рельса от загрязнений.

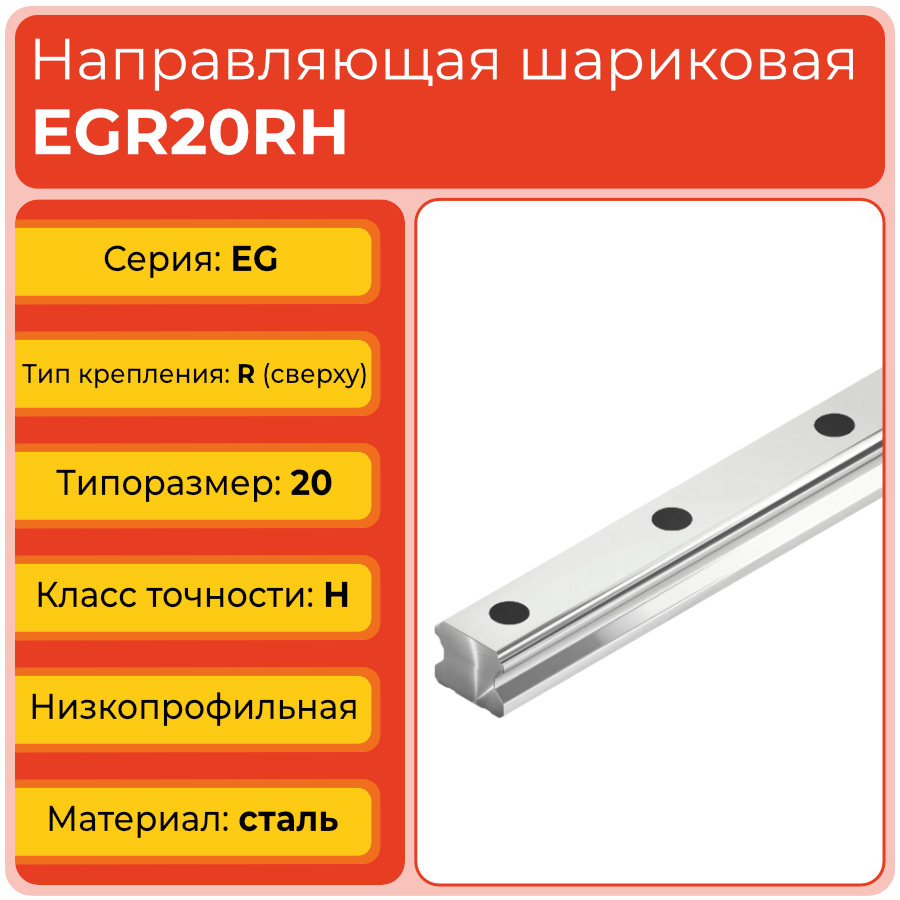

• Серия: EG (низкопрофильная), класс точности H.
• Тип крепления: R — сверху через ряд монтажных отверстий.
• Геометрия рельса: ширина Wr 20 мм, высота Hr 15,5 мм.
• Крепёж: отверстия d 6 мм, расточка D 9,5 мм, шаг P 60 мм, отступ E1/E2 20 мм.
• Рекомендован регулярный контроль плавности хода и состояния крепёжных элементов.

Применяемость

Линейная направляющая EGR20RHTECHNIX используется в универсальных осях линейного перемещения, где требуется сочетание компактности и повышенной несущей способности. Рельс подходит для станков с ЧПУ, портальных систем, позиционирующих столов, подающих модулей и автоматизированных линий, работающих в непрерывном и циклическом режимах.

• Рабочие оси металлообрабатывающих и деревообрабатывающих станков с ЧПУ.
• Линейные модули и портальные системы среднего размера.
• Позиционирующие столы и подающие механизмы автоматизированных линий.
• Узлы точного позиционирования в сборочном и упаковочном оборудовании.
• Робототехнические комплексы и транспортирующие оси с шариковыми направляющими.

Аналоги

По типоразмеру и назначению линейная направляющая EGR20RHTECHNIX близка к рельсам HIWIN низкопрофильной серии EG с размером 20. При подборе замен и аналогов необходимо дополнительно сверять каталожные размеры, допуски и совместимость с используемыми каретками.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как подготовить основание под монтаж направляющей EGR20RHTECHNIX?
  Опорную поверхность необходимо обработать до требуемой плоскостности и прямолинейности, очистить от стружки и загрязнений. Рельс устанавливают по базовым элементам конструкции, после чего крепёжные винты затягивают по очереди на небольших участках, контролируя параллельность и отсутствие перекосов.
• Можно ли заменить направляющую EGR20RHTECHNIX без замены кареток?
  Это возможно при использовании кареток той же серии EG и типоразмера 20 при хорошем состоянии беговых дорожек и шариков. После замены рельса нужно проверить ход кареток по всей длине оси и убедиться в отсутствии заеданий и люфта.
• По каким признакам определить износ рельса?
  На износ указывают следы коррозии, раковины, локальные задиры на дорожках качения, увеличение люфта и неравномерный ход при движении каретки. При выявлении таких признаков рекомендуется провести диагностику и рассмотреть замену рельса и кареток.
• В чём преимущество низкопрофильной серии EG по сравнению с стандартными рельсами?
  Низкий профиль позволяет уменьшить высоту оси и моменты опрокидывания, упростить компоновку и снизить массу перемещаемых узлов. При этом направляющие сохраняют необходимую жёсткость для большинства задач промышленной автоматизации.
• Как организовать обслуживание узла с направляющей EGR20RHTECHNIX?
  Рекомендуется периодически обновлять смазку в каретках, контролировать состояние крепёжных винтов, следить за чистотой рельса и своевременно устранять попадание стружки и абразива. Регулярное обслуживание помогает поддерживать точность позиционирования и увеличивает срок службы направляющих.
