Линейная направляющая EGR25RH шариковая низкопрофильная в Санкт-Петербурге

О товаре

Линейная направляющая EGR25RHTECHNIX — шариковый рельс низкопрофильной серии EG с типоразмером 25 мм и верхним креплением, рассчитанный на работу в более нагруженных осях линейного перемещения. Направляющая применяется в промышленном оборудовании, где требуется повышенная жёсткость и устойчивость к моментным нагрузкам.

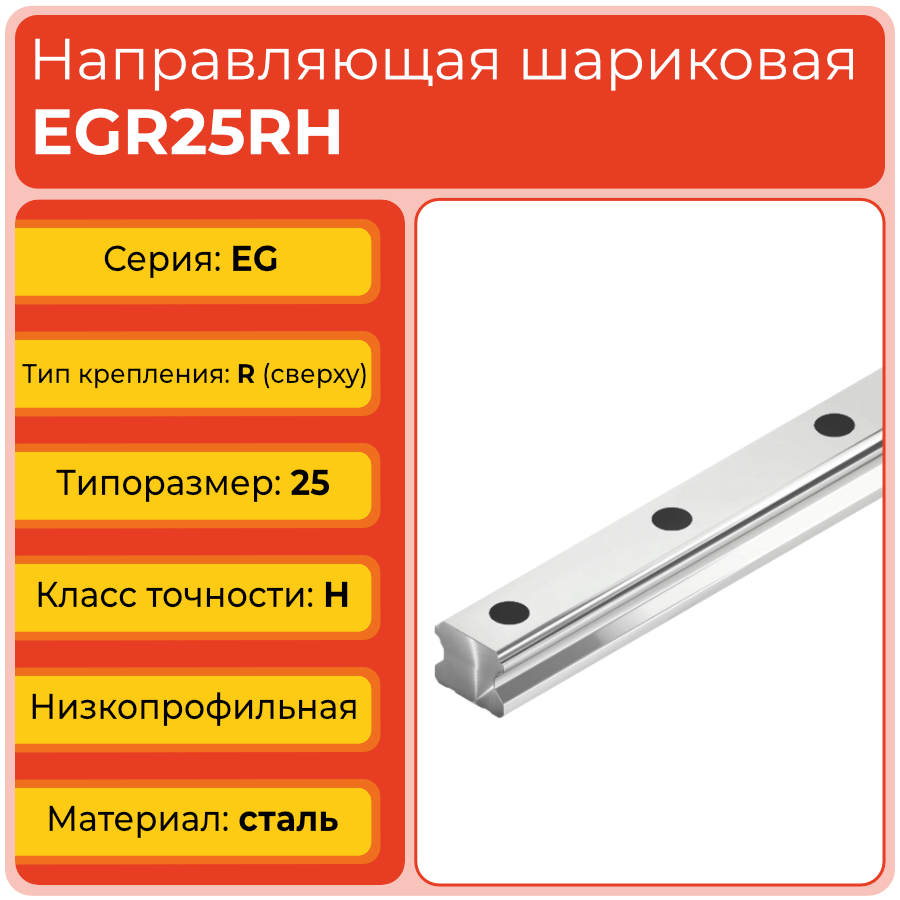

Расшифровка артикула

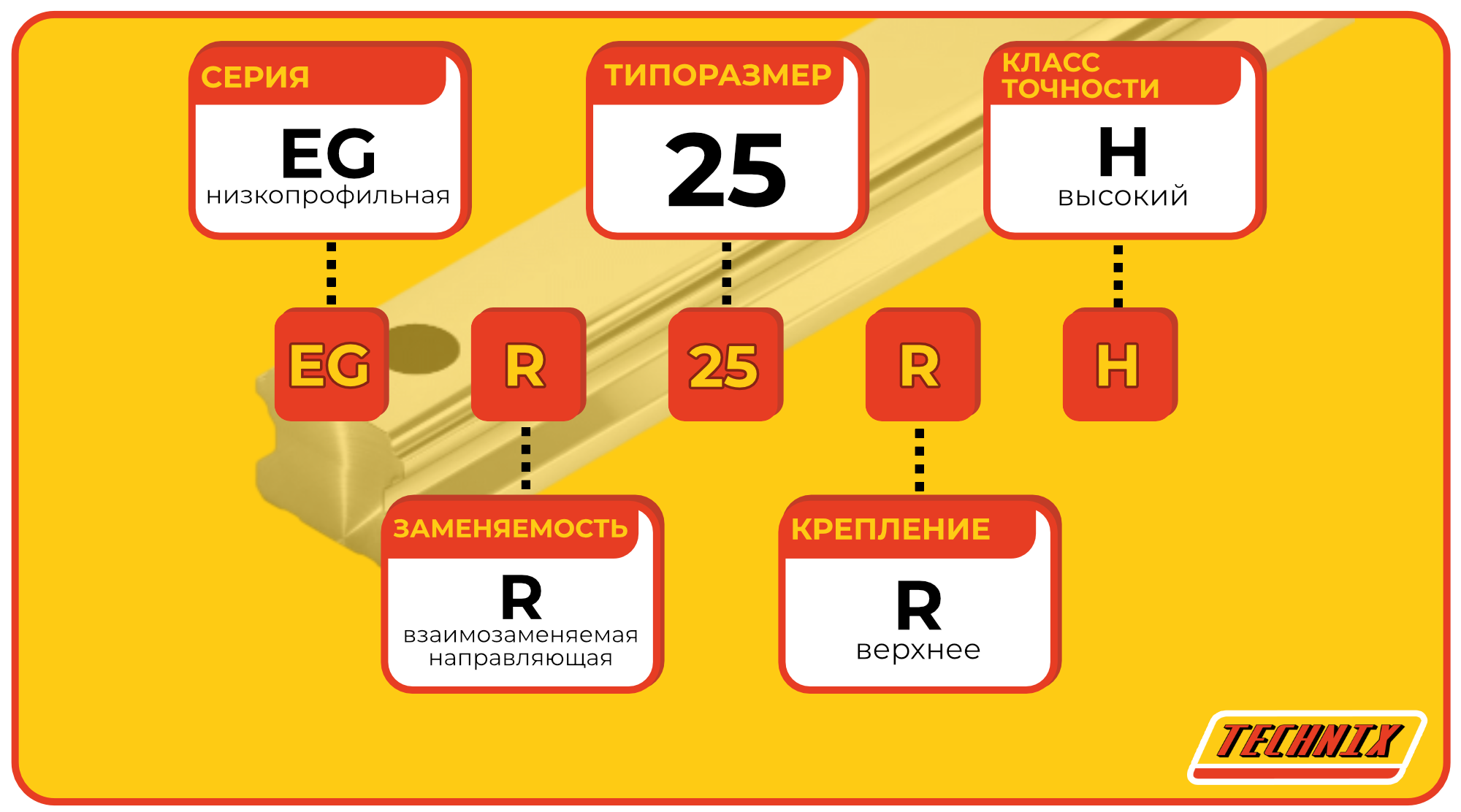

Обозначение EGR25RHTECHNIX задаёт серию направляющей, её взаимозаменяемость, типоразмер, схему крепления и класс точности. Понимание структуры артикула облегчает выбор рельса при модернизации узлов и разработке новых линий.

• EG — серия линейных направляющих низкопрофильного типа.
• R — полная взаимозаменяемость.
• 25 — типоразмер направляющей, номинальная ширина рельса 25 мм.
• R — тип крепления: рельс устанавливается сверху на опорную поверхность через монтажные отверстия.
• H — высокий класс точности.
• TECHNIX — исполнение линейной направляющей бренда TECHNIX.

Длина рельса L подбирается индивидуально в зависимости от требуемого хода, длины оси и возможного расположения опор и крепёжных элементов.

Конструкция и устройство

Линейная направляющая EGR25RHTECHNIX — это прецизионный стальной рельс с закалёнными дорожками качения для шариковых кареток серии EG, ориентированный на восприятие значительных радиальных и моментных нагрузок. Пропорции профиля и расположение отверстий обеспечивают высокую жёсткость узла при установке на ровное основание.

• Рельс из конструкционной стали с закалёнными и шлифованными дорожками качения.

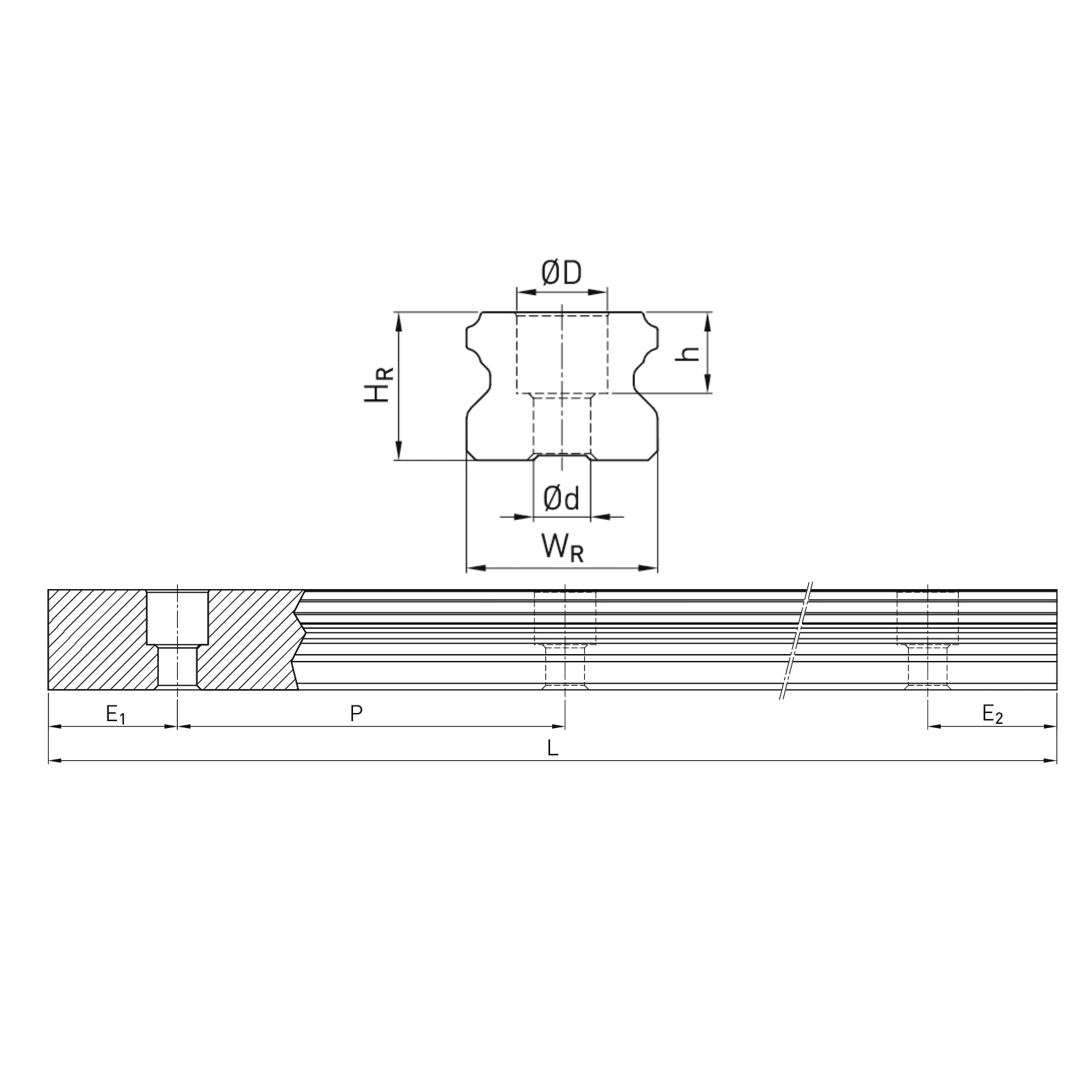

• Ширина направляющей Wr — 23 мм, высота Hr — 18 мм.
• Отверстия под винт диаметром 7 мм с расточкой под головку 11 мм.

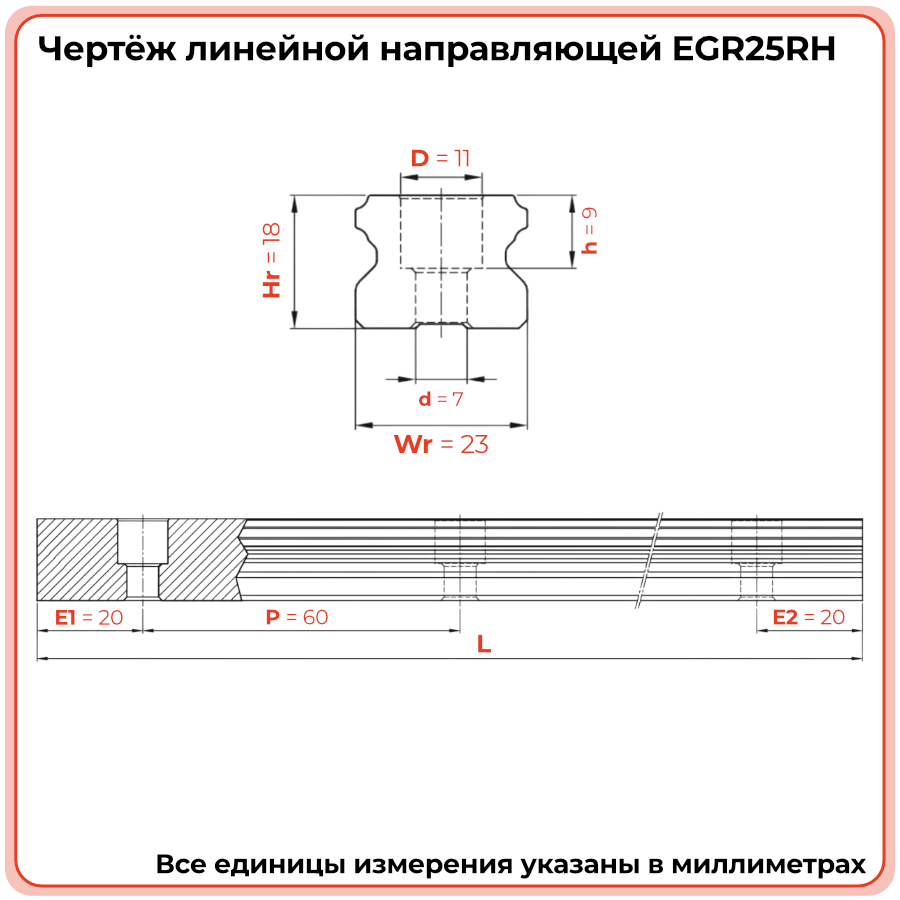

• Межцентровое расстояние отверстий P — 60 мм, отступ E1/E2 от торца рельса — 20 мм.
• Крепление по схеме R — установка рельса сверху с притяжкой к основанию через ряд монтажных отверстий.

Размерный ряд серии EGR

Ниже приведена таблица всех типоразмеров линейных направляющих серии EG с верхним креплением, представленных в ассортименте TECHNIX. Текущий товар EGR25RHTECHNIX выделен.

Технические параметры и условия эксплуатации

В узлах линейного перемещения рельс EGR25RHTECHNIX применяется там, где требуется повышенная несущая способность при сохранении низкого профиля системы. Направляющая шириной 23 мм и высотой 18 мм крепится через отверстия диаметром 7 мм с расточкой 11 мм, расположенные с шагом 60 мм и отступом 20 мм от торцов. Для стабильной работы важно обеспечить ровную базовую поверхность, правильно подобрать крепёж и соблюдать регламент смазки и контроля состояния кареток.

• Серия: EG (низкопрофильная), класс точности H.
• Тип крепления: R — верхнее крепление рельса к основанию.
• Геометрия рельса: ширина Wr 23 мм, высота Hr 18 мм.
• Крепёж: отверстия d 7 мм, расточка D 11 мм, шаг P 60 мм, отступ E1/E2 20 мм.
• Рекомендуется периодическая проверка момента затяжки крепежа и плавности хода кареток по всей длине рельса.

Применяемость

Линейная направляющая EGR25RHTECHNIX применяется в силовых и опорных осях оборудования, где осевые и моментные нагрузки выше, чем у лёгких модулей. Рельс используется в портальных станках, тяжёлых линейных модулях, позиционирующих системах, а также в автоматах и производственных линиях с интенсивными режимами работы.

• Поперечные и продольные оси портальных и консольных станков.
• Линейные модули с повышенной грузоподъёмностью и длинным ходом.
• Позиционирующие узлы подающих и транспортирующих механизмов.
• Автоматические линии и спецстанки с циклическими нагрузками.
• Роботизированные комплексы и оси, воспринимающие значительные моменты и силы.

Аналоги

По типоразмеру и назначению линейная направляющая EGR25RHTECHNIX может рассматриваться совместно с рельсами HIWIN серии EG с размером 25. При выборе аналога важно дополнительно сверять размеры профиля, расположение отверстий и требования к точности и жесткости узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Подходит ли направляющая EGR25RHTECHNIX для замены более лёгких рельсов?
  В ряде случаев переход на типоразмер 25 позволяет увеличить запас по нагрузке и жёсткости оси. Однако при замене важно проверить габариты профиля, расположение отверстий и совместимость с существующими каретками и опорами.
• Какие требования к монтажу направляющей EGR25RHTECHNIX?
  Основание должно иметь достаточную жёсткость и точность обработки. Рельс устанавливают по базовым элементам, затягивая крепёжные винты поочерёдно от середины к краям либо секционно, контролируя прямолинейность, параллельность и отсутствие перекосов.
• Когда необходимо выполнять замену рельса и кареток?
  Поводом для замены служат коррозия, выкрашивание дорожек, выраженные задиры, а также рост люфта, вибраций и шума при перемещении. При серьёзном износе рекомендуется менять рельс и каретки комплектно, чтобы сохранить точность и ресурс узла.
• Можно ли использовать EGR25RHTECHNIX на длинных осях?
  Направляющая данного типоразмера хорошо подходит для осей средней и увеличенной длины при наличии достаточного числа опор и правильном подборе сечения. Для очень длинных осей важно дополнительно оценить деформации и условия эксплуатации.
• Как организовать обслуживание линейной направляющей?
  Необходимо регулярно смазывать каретки согласно регламенту производителя, поддерживать чистоту рельса, контролировать состояние крепежа и отслеживать появление люфта и посторонних звуков. Своевременное обслуживание снижает риск аварийного износа и простоя оборудования.
