Линейная направляющая EGR30RH шариковая низкопрофильная в Санкт-Петербурге

О товаре

Линейная направляющая EGR30RHTECHNIX — шариковый рельс низкопрофильной серии EG с типоразмером 30 мм и верхним креплением, предназначенный для тяжёлых и особо ответственных осей линейного перемещения. Направляющая применяется в мощных станках, портальных системах и промышленной автоматике, где требуется высокая жёсткость и устойчивость к значительным нагрузкам.

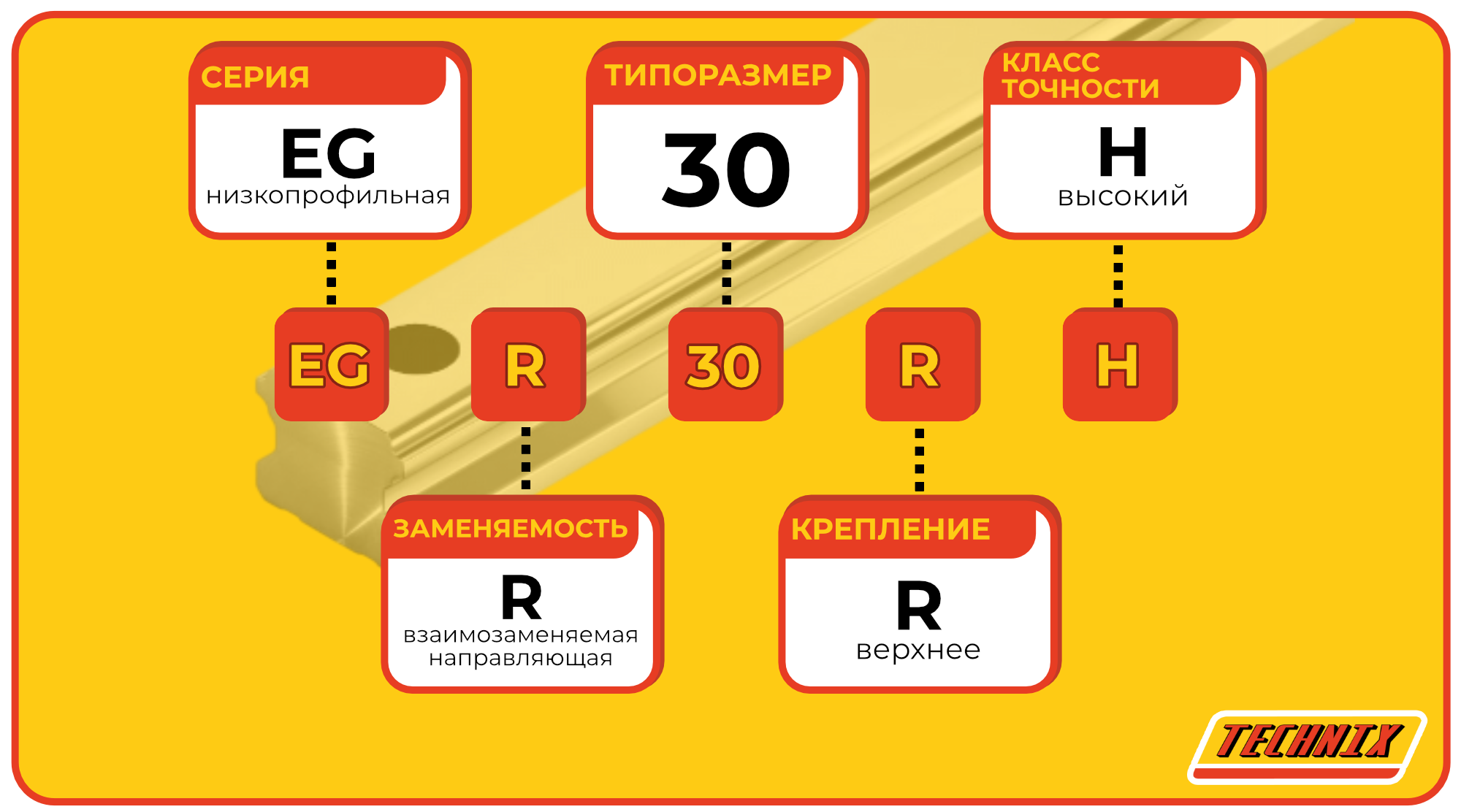

Расшифровка артикула

Обозначение EGR30RHTECHNIX фиксирует принадлежность направляющей к низкопрофильной серии, взаимозаменяемость, типоразмер рельса, схему крепления и класс точности. Такая структура артикула делает подбор рельса для замены или проектирования узла максимально однозначным.

• EG — серия линейных направляющих низкопрофильного типа.
• R — полная взаимозаменяемость.
• 30 — типоразмер направляющей, номинальная ширина рельса 30 мм.
• R — тип крепления: рельс крепится сверху к опорной плите через ряд монтажных отверстий.
• H — высокий класс точности.
• TECHNIX — исполнение линейной направляющей бренда TECHNIX.

Длина рельса L выбирается индивидуально с учётом длины хода, количества опор, допустимых прогибов и особенностей конструкции станка или линии.

Конструкция и устройство

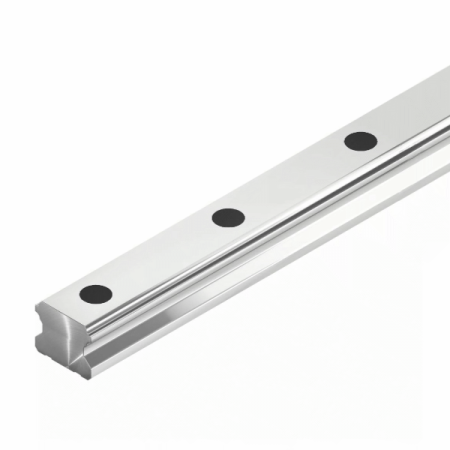

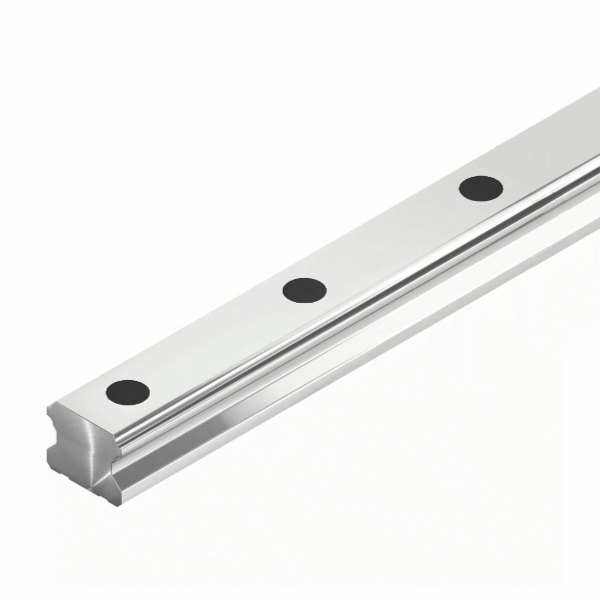

Линейная направляющая EGR30RHTECHNIX является массивным стальным рельсом с закалёнными дорожками качения, предназначенным для работы с шариковыми каретками серии EG в тяжёлых условиях эксплуатации. Геометрия профиля обеспечивает высокую устойчивость к изгибу и моментам, а схема крепления позволяет надёжно интегрировать рельс в силовую конструкцию станка или портала.

• Рельс из высококачественной стали с термообработанными и шлифованными дорожками качения.

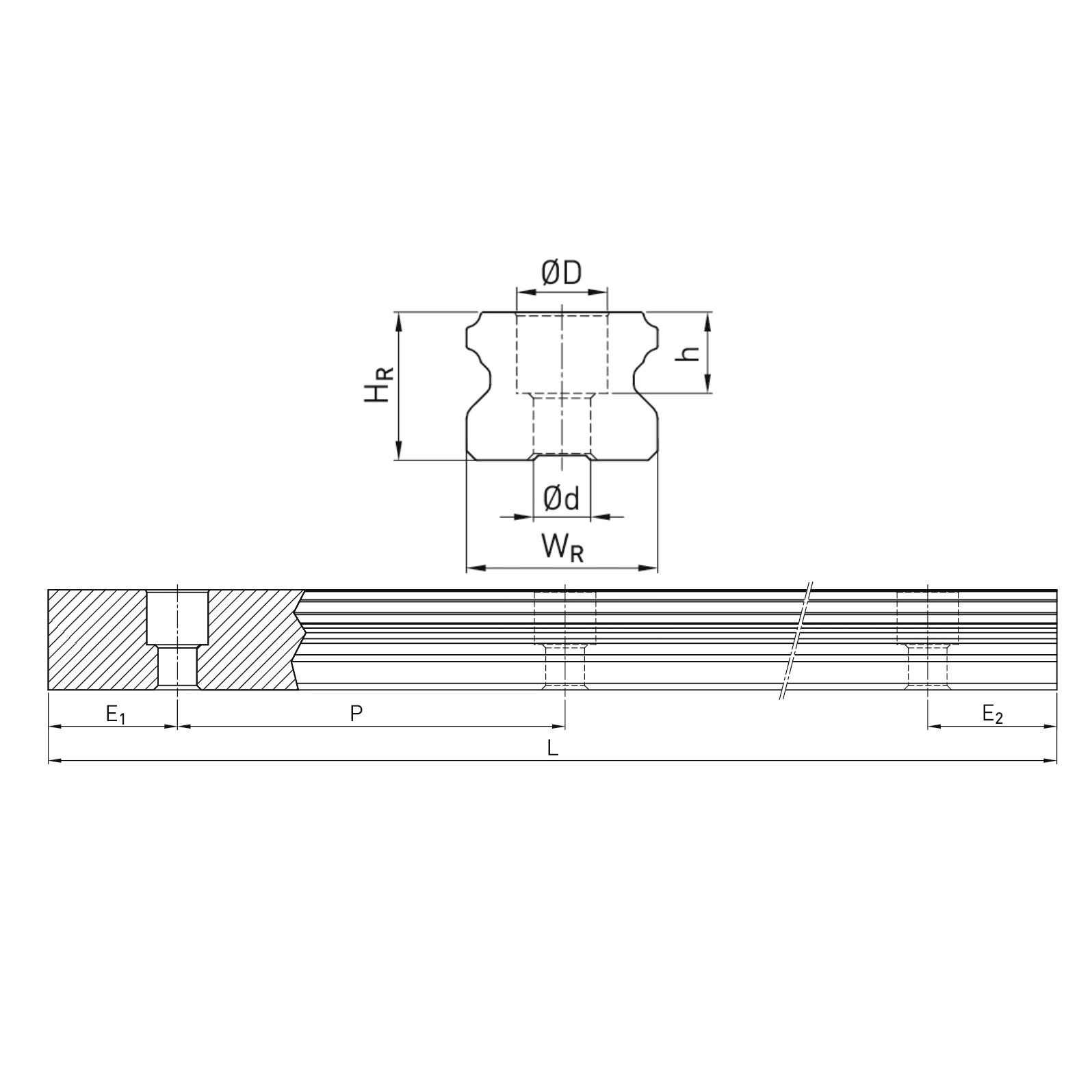

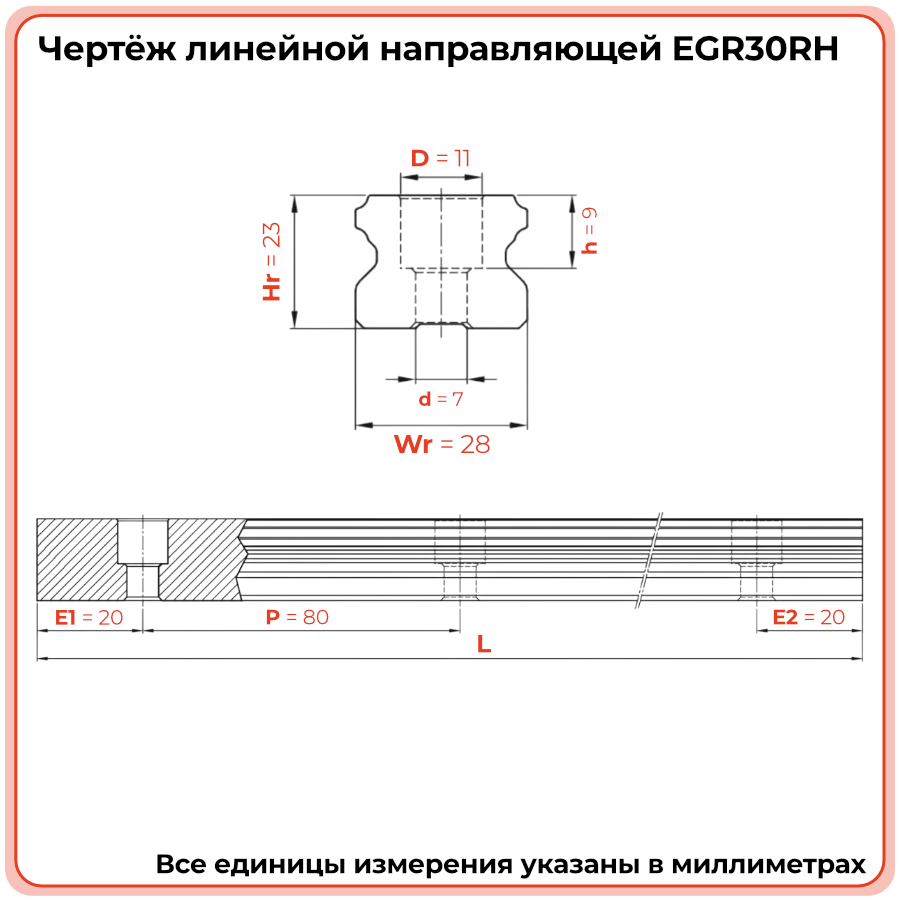

• Ширина направляющей Wr — 28 мм, высота Hr — 23 мм.
• Отверстия под крепёжный винт диаметром 7 мм с расточкой под головку 11 мм.
• Межцентровое расстояние отверстий P — 80 мм, отступ E1/E2 от торца рельса — 20 мм.
• Схема крепления R — установка рельса сверху на опорную поверхность с притяжкой винтами по всей длине.

Размерный ряд серии EGR

Ниже приведена таблица всех типоразмеров линейных направляющих серии EG с верхним креплением, представленных в ассортименте TECHNIX. Текущий товар EGR30RHTECHNIX выделен.

Технические параметры и условия эксплуатации

В составе тяжёлых осей рельс EGR30RHTECHNIX используется там, где к системе предъявляются повышенные требования по жёсткости и устойчивости при динамических нагрузках. Направляющая шириной 28 мм и высотой 23 мм крепится винтами через отверстия диаметром 7 мм с расточкой 11 мм, расположенные с шагом 80 мм и отступом 20 мм от торцов. Для надёжной работы необходима качественная обработка базовой поверхности, корректный подбор крепежа, защита от загрязнений и соблюдение регламента обслуживания кареток.

• Серия: EG (низкопрофильная), класс точности H.
• Тип крепления: R — установка рельса сверху на несущую конструкцию.
• Геометрия рельса: ширина Wr 28 мм, высота Hr 23 мм.
• Крепёж: отверстия d 7 мм, расточка D 11 мм, шаг P 80 мм, отступ E1/E2 20 мм.
• Рекомендуется регулярный контроль состояния крепёжных соединений и оценка плавности хода кареток на полной длине рельса.

Применяемость

Линейная направляющая EGR30RHTECHNIX предназначена для наиболее нагруженных и протяжённых осей, где критичны жёсткость, устойчивость и ресурс. Рельс используется в портальных и тяжёлых станках, в системах перемещения больших масс, на автоматизированных линиях с высокой производительностью и в специализированных машинах, работающих в многосменном режиме.

• Главные оси портальных и мостовых станков с ЧПУ.
• Системы линейного перемещения тяжёлых агрегатов и платформ.
• Транспортно‑подающие узлы в высокопроизводительных автоматических линиях.
• Комплексы промышленной робототехники с большими вылетами и моментами.
• Специализированные машины и установки, работающие в тяжёлых условиях и при длительных циклах нагрузки.

Аналоги

По типоразмеру и условиям применения линейная направляющая EGR30RHTECHNIX сопоставима с рельсами HIWIN низкопрофильной серии EG размером 30. При подборе аналога требуется дополнительно сверить геометрию профиля, расположение крепёжных отверстий и требования к точности и нагрузочной способности узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• В каких случаях имеет смысл выбирать направляющую EGR30RHTECHNIX?
  Такой рельс рекомендуется для длинных и нагруженных осей, где меньшие типоразмеры уже не обеспечивают требуемую жёсткость и ресурс. Он подходит для перемещения тяжёлых узлов, порталов и рабочих столов с большой массой.
• Какие особенности монтажа направляющей EGR30RHTECHNIX стоит учитывать?
  Необходимо обеспечить жёсткое основание с высокой точностью обработки, использовать крепёж соответствующего класса прочности и затягивать винты по согласованной схеме, контролируя отсутствие прогибов и перекосов по всей длине рельса.
• Что указывает на необходимость замены рельса и кареток?
  Появление глубоких следов износа, выкрашивание дорожек, локальные заедания, рост люфтов и шум при движении кареток говорят о выработке ресурса. В подобных случаях целесообразно заменить рельс и каретки комплектно.
• Можно ли использовать EGR30RHTECHNIX вместо рельса меньшего типоразмера?
  Замена на более крупный рельс возможна при условии, что конструкция позволяет разместить профиль большей ширины и высоты и адаптировать схему крепления. Требуется пересчитать нагрузку, проверить габариты и совместимость с каретками.
• Какой регламент обслуживания рекомендуется для направляющих такого уровня?
  Для тяжёлых осей важны регулярная смазка кареток, контроль момента затяжки крепёжных винтов, периодический осмотр дорожек качения и быстрый вывод из эксплуатации узлов с признаками критического износа, чтобы избежать внеплановых простоев.
