Линейная направляющая HGR15 шариковая высокой нагрузки в Санкт-Петербурге

О товаре

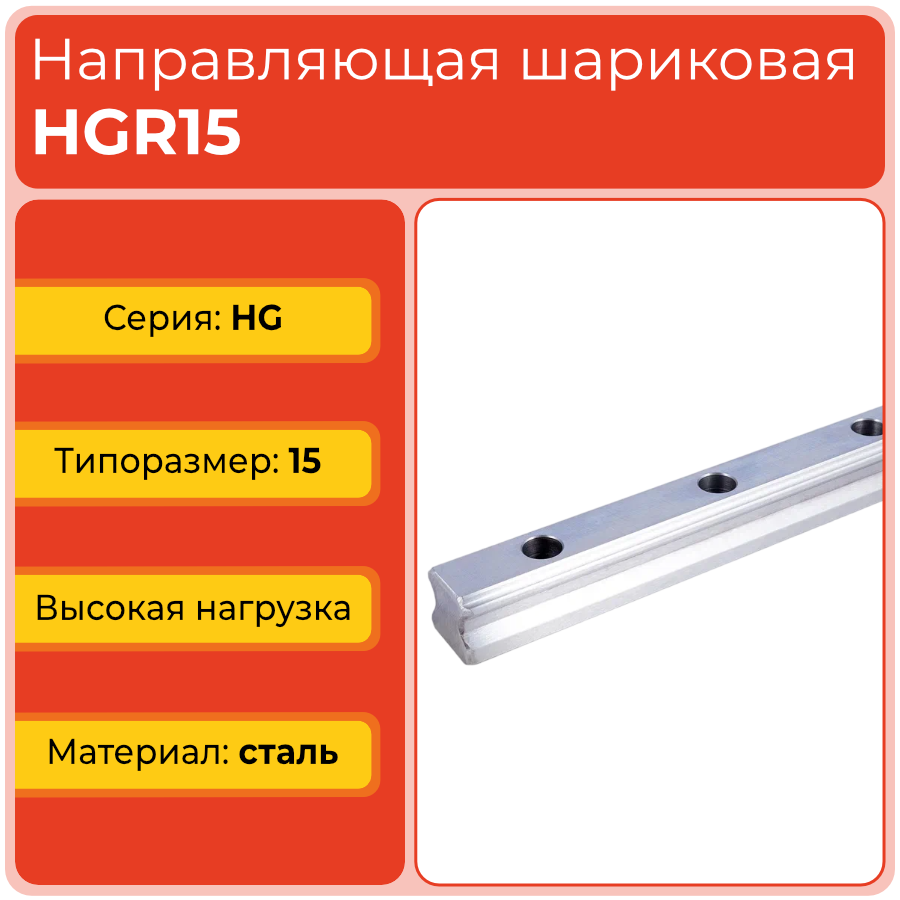

Линейная направляющая HGR15TECHNIX — шариковая рельсовая направляющая высокой нагрузки с типоразмером 15 мм для построения жёстких и компактных систем линейного перемещения. Применяется в станках, автоматизированных линиях и промышленном оборудовании, где требуется точное позиционирование и стабильная работа осей при многократных циклах.

Расшифровка артикула

Обозначение HGR15TECHNIX содержит ключевые параметры линейной направляющей: серию, взаимозаменяемость рельса, типоразмер и исполнение производителя. Такое обозначение помогает правильно подобрать рельс под геометрию узла и совместимые каретки.

• HG — стандартная серия линейных направляющих высокой нагрузки.
• R — полная взаимозаменяемость направляющей по основным размерам.
• 15 — типоразмер рельса, соответствующий ширине направляющей 15 мм.
• R (тип крепления) — крепление рельса сверху через монтажные отверстия.
• TECHNIX — исполнение производителя TECHNIX для промышленной автоматизации и систем линейного перемещения.

Полное обозначение: HGR15TECHNIX. При выборе рельса учитывайте длину, число кареток, условия эксплуатации и требования к нагрузочной способности.

Конструкция и устройство

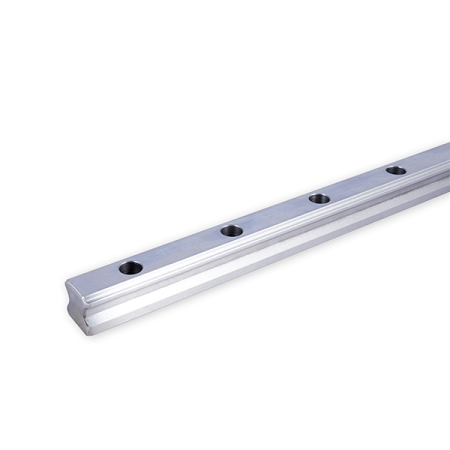

Линейная направляющая HGR15TECHNIX представляет собой стальной закалённый рельс с прецизионно обработанным профилем и симметричными дорожками качения для шариковых кареток. Монтажные отверстия с зенковкой под винты обеспечивают надёжное крепление к основанию и стабильную геометрию оси. Небольшой типоразмер 15 мм позволяет использовать рельс в компактных приводах и лёгких, но нагруженных осях.

• Рельс из высокопрочной стали с закалённой рабочей поверхностью.
• Профиль с дорожками качения под шарики кареток серии HG высокой нагрузки.
• Монтажные отверстия с расточкой под головку винта для утопленного крепежа.
• Компактное сечение с шириной направляющей 15 мм и высотой 15 мм.
• Исполнение с верхним креплением рельса к базовой плите.

Размерный ряд серии HGR

Ниже приведена таблица основных типоразмеров линейных направляющих высокой нагрузки серии HG с рельсами HGR, представленных в ассортименте TECHNIX. Текущий товар HGR15TECHNIX выделен.

Технические параметры и условия эксплуатации

В составе системы линейного перемещения направляющая HGR15TECHNIX служит опорой для кареток высокой нагрузки, обеспечивая плавное перемещение при компактном сечении оси. Типоразмер 15 мм с шириной рельса 15 мм и высотой 15 мм позволяет реализовать точные оси в малогабаритном оборудовании без потери жёсткости. Рельс предназначен для крепления сверху через утопленные винты и рассчитан на длительную работу в условиях циклических нагрузок.

• Серия: HG, линейные направляющие высокой нагрузки.
• Модель: HGR15TECHNIX, рельс для кареток типоразмера 15.

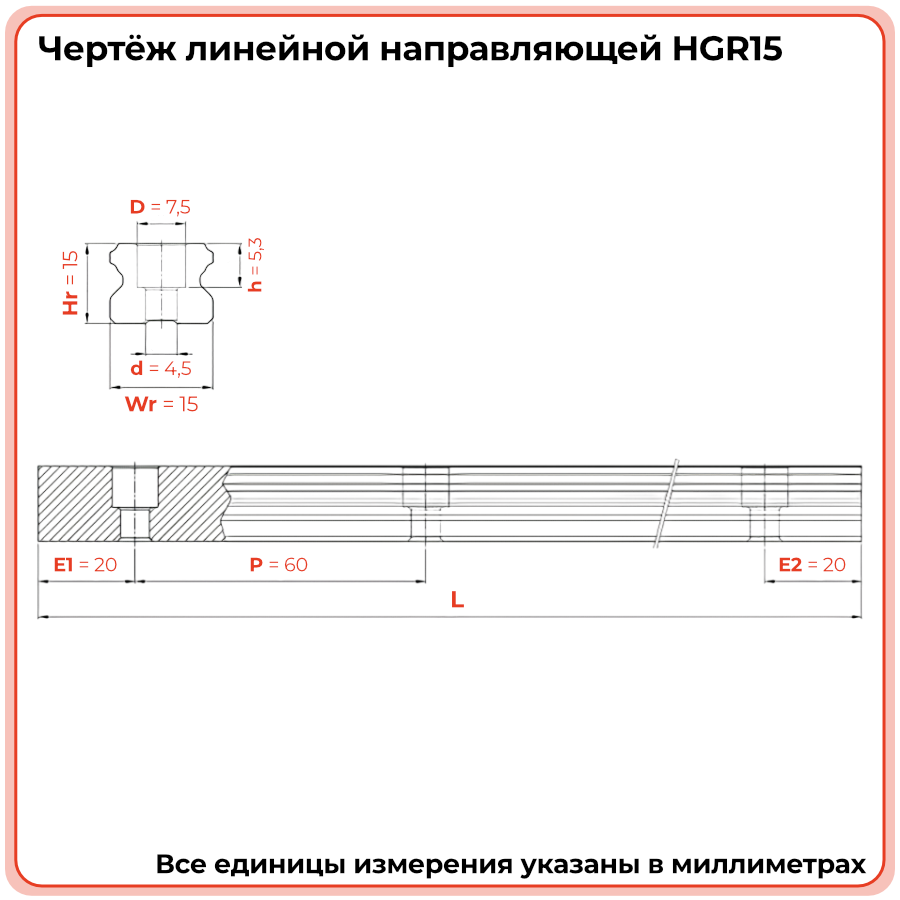

• Ширина направляющей Wr: 15 мм.
• Высота направляющей Hr: 15 мм.
• Диаметр отверстия под крепёжный винт d: 4,5 мм; расточка под головку D: 7,5 мм.
• Межцентровое расстояние отверстий P: 60 мм; отступ E1/E2: 20 мм.
• Глубина расточки под головку h: 5,3 мм.
• Рекомендуемые условия эксплуатации: установка на жёсткое основание, регулярная смазка кареток, защита от абразивной пыли и стружки, соблюдение корректного момента затяжки крепёжных винтов.

Применяемость

Линейная направляющая HGR15TECHNIX применяется в приводах линейного перемещения, где требуется сочетание компактности, точности и высокой несущей способности. Рельс типоразмера 15 мм подходит для лёгких и средненагруженных осей в промышленном и лабораторном оборудовании, а также в системах автоматизации с ограниченным монтажным пространством.

• Линейные оси малогабаритных станков с ЧПУ и фрезерных комплексов.
• Компактные линейные модули и портальные системы позиционирования.
• Автоматизированные тестовые и измерительные стенды с точным ходом.
• Оборудование для электроники, упаковки и лёгкой промышленности.
• Робототехнические и сборочные установки с требованием стабильного линейного перемещения.

Аналоги

По типоразмеру и назначению направляющая HGR15TECHNIX соответствует распространённым линейным рельсам серии HG с размером 15 мм у других производителей. Ниже приведены типовые аналоги, которые могут использоваться при подборе замен в существующих системах линейного перемещения.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить линейную направляющую HGR15TECHNIX?
  Рельс устанавливают на обработанное базовое основание, совмещая монтажные отверстия с посадочными в плите. Крепёжные винты затягивают равномерно, контролируя прямолинейность и отсутствие перекосов. Рекомендуется предварительно разметить базу по направляющим штифтам или фиксаторам.
• Какие каретки подходят к направляющей HGR15TECHNIX?
  К рельсу HGR15TECHNIX применяются каретки соответствующего типоразмера серии HG, рассчитанные на установку на рельс шириной 15 мм. При выборе учитывают тип фланца, длину каретки, класс преднатяга и наличие уплотнений.
• Можно ли заменить существующий рельс другого бренда на HGR15TECHNIX?
  Замена возможна при совпадении ширины рельса, шага и расположения монтажных отверстий, а также высоты профиля. Перед модернизацией необходимо сравнить каталожные размеры и нагрузочные характеристики, чтобы сохранить геометрию оси и ресурс узла.
• Чем направляющие серии HG отличаются от лёгких серий?
  Серия HG относится к направляющим высокой нагрузки с усиленным профилем рельса и кареток, рассчитанным на повышенные моментные и радиальные нагрузки. Лёгкие серии ориентированы на меньшие нагрузки и менее жёсткие конструкции, что ограничивает их применение в тяжёлых промышленных узлах.
• Какие требования к обслуживанию системы линейного перемещения на рельсе HGR15TECHNIX?
  Рекомендуется регулярная смазка кареток согласно регламенту производителя и контроль состояния уплотнений. Рабочую зону следует защищать от пыли, стружки и охлаждающих жидкостей, периодически проверять люфты и плавность хода, а также контролировать момент затяжки крепёжных винтов.
