О товаре

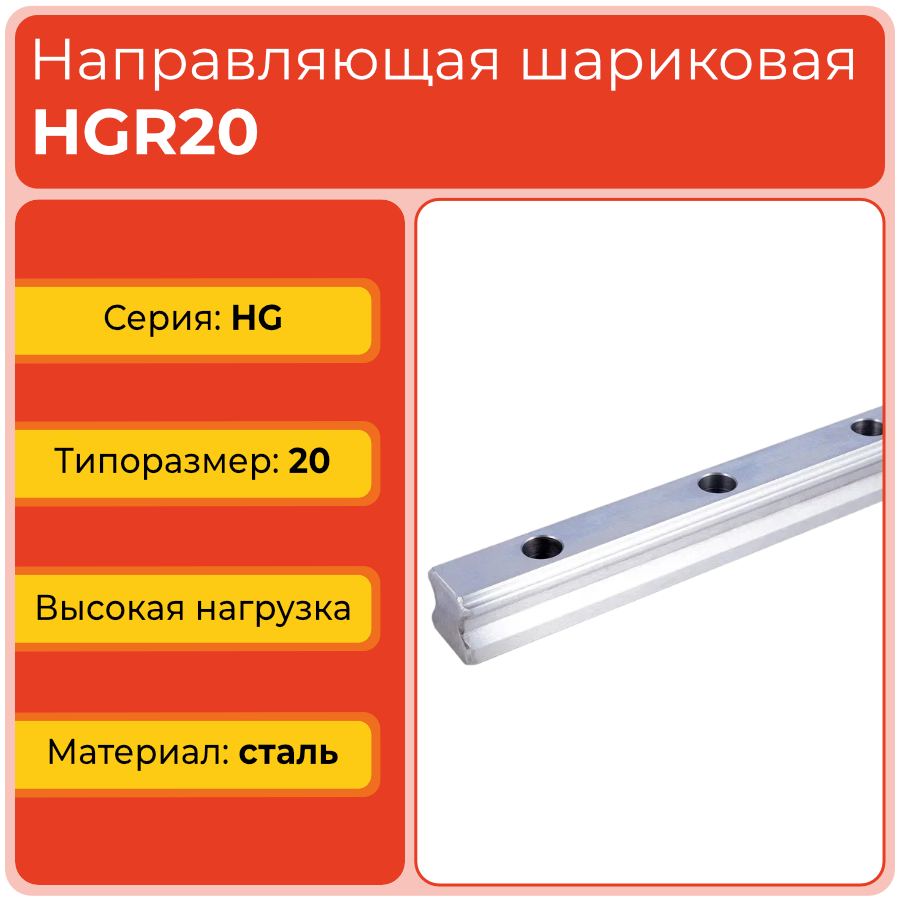

Линейная направляющая HGR20TECHNIX — профильный рельс серии HG для высоконагруженных систем линейного перемещения с типоразмером 20 мм. Решение применяется в осях станков с ЧПУ, линейных модулях, рельсовых системах позиционирования и промышленной автоматике, где важны стабильная геометрия хода, ресурс и точность перемещения.

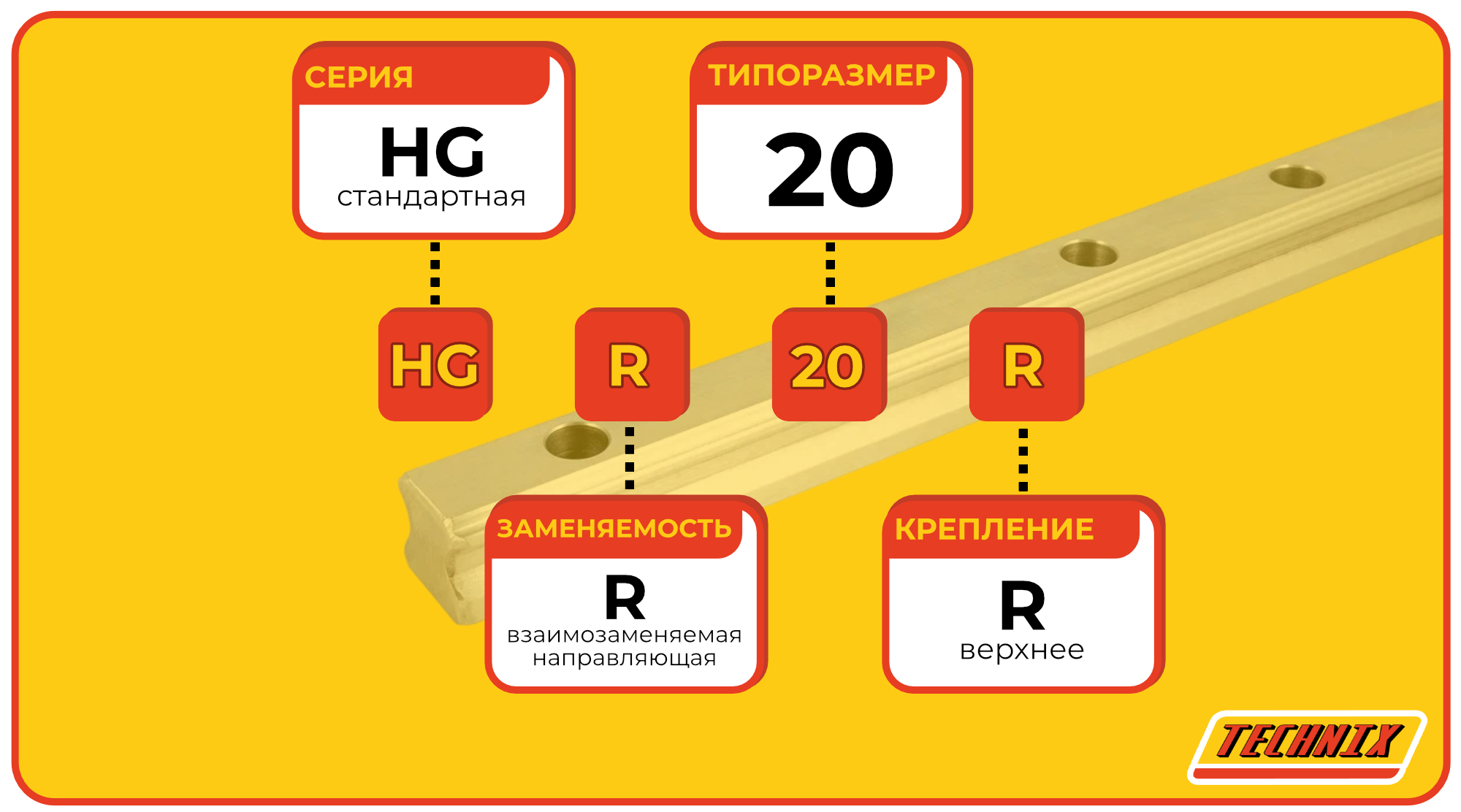

Расшифровка артикула

Обозначение HGR20TECHNIX отражает серию, взаимозаменяемость, типоразмер и исполнение линейной направляющей. Правильная расшифровка артикула помогает подобрать профильный рельс под геометрию оборудования, совместимые каретки и условия эксплуатации промышленной оси.

• HG — стандартная серия линейных направляющих высокой нагрузки.
• R — полная взаимозаменяемость направляющей по основным монтажным размерам.
• 20 — типоразмер направляющей.
• R (тип крепления) — крепление рельса сверху через монтажные отверстия.
• TECHNIX — исполнение производителя TECHNIX для промышленных систем линейного перемещения.

Полное обозначение: HGR20TECHNIX. При выборе направляющей учитывайте длину рельса, количество кареток, шаг крепёжных отверстий, условия среды и требуемую жёсткость линейной оси.

Конструкция и устройство

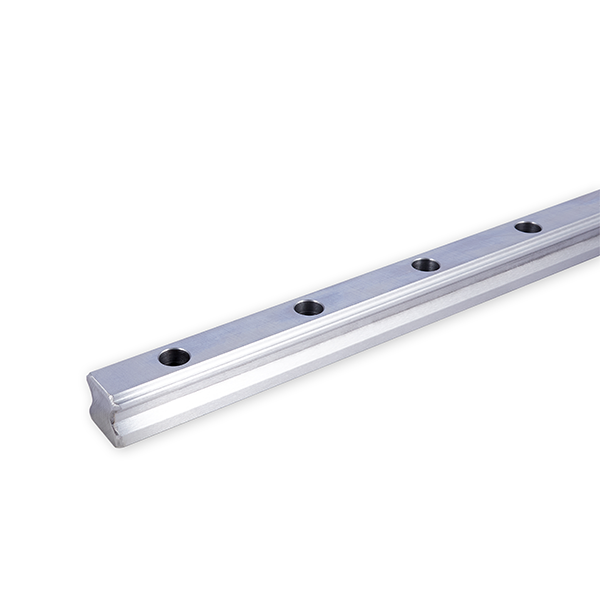

Профильная направляющая HGR20TECHNIX выполнена из закалённой стали и предназначена для работы с шариковыми каретками серии HG высокой нагрузки. В теле рельса предусмотрены монтажные отверстия с расточкой под головку винта, что позволяет утопить крепёж и сохранить чистую рабочую поверхность. Компактное сечение делает этот типоразмер удобным для универсальных промышленных осей и линейных модулей.

• Стальной закалённый рельс с прецизионно обработанными дорожками качения.
• Профиль под шариковые каретки HG для работы с высокой нагрузкой и хорошей жёсткостью узла.
• Монтажные отверстия с расточкой под утопленный крепёж.
• Ширина направляющей Wr — 20 мм, высота Hr — 17,5 мм.
• Исполнение для верхнего крепления рельса к станине, плите или опорной поверхности.

Размерный ряд серии HGR

Ниже приведена таблица основных типоразмеров линейных направляющих высокой нагрузки серии HG с рельсами HGR, представленных в ассортименте TECHNIX. Текущий товар HGR20TECHNIX выделен.

Технические параметры и условия эксплуатации

В составе системы линейного перемещения направляющая HGR20TECHNIX служит опорным рельсом для кареток высокой нагрузки и передаёт усилия на базовое основание. Типоразмер 20 мм обеспечивает хорошее сочетание жёсткости, компактности и удобства монтажа, поэтому такой профильный рельс востребован в универсальных промышленных осях, автоматизированных приводах и станках с ЧПУ.

• Серия: HG, линейные направляющие высокой нагрузки.
• Модель: HGR20TECHNIX, рельс под каретки типоразмера 20.

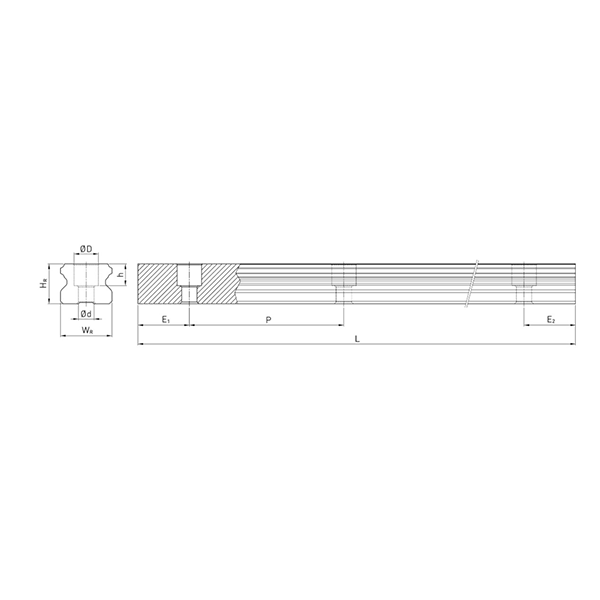

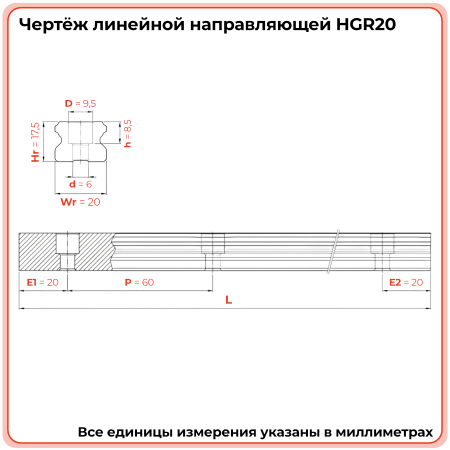

• Ширина направляющей Wr: 20 мм; высота Hr: 17,5 мм.
• Диаметр отверстия под крепёжный винт d: 6 мм; расточка под головку D: 9,5 мм.
• Межцентровое расстояние отверстий P: 60 мм; отступ E1/E2: 20 мм.
• Глубина расточки под головку h: 8,5 мм.
• Рекомендуемые условия эксплуатации: монтаж на жёсткое основание, регулярная смазка кареток, защита рабочей зоны от стружки и абразивной пыли, контроль состояния крепежа и геометрии узла.

Применяемость

Линейная направляющая HGR20TECHNIX применяется в тех узлах, где требуется точное перемещение каретки, стабильность хода и надёжная работа под рабочей нагрузкой. Такой профильный рельс подходит для оборудования средней мощности, линейных модулей, рельсовых осей и автоматизированных систем позиционирования.

• Оси X/Y/Z фрезерных, токарных и сверлильно-фрезерных станков с ЧПУ.
• Линейные модули и портальные системы в промышленной автоматике.
• Сборочные, упаковочные и транспортные линии с точным позиционированием.
• Оборудование для электроники, лазерной обработки, 3D-печати и измерительных задач.
• Робототехнические комплексы и приводы линейного перемещения в составе автоматизированных машин.

Аналоги

По типоразмеру и назначению направляющая HGR20TECHNIX соответствует распространённым линейным рельсам серии HG с размером 20 мм у других производителей. Ниже приведены типовые аналоги, которые могут использоваться при подборе замен в существующих системах линейного перемещения.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить направляющую HGR20TECHNIX на базовую поверхность?
  Рельс монтируют на подготовленное жёсткое основание, совмещая его с базовой кромкой или установочными элементами. Крепёжные винты затягивают равномерно, обычно от середины к краям, контролируя прямолинейность и отсутствие перекоса направляющей.
• Какие каретки подходят к направляющей HGR20TECHNIX?
  Для рельса HGR20TECHNIX применяются каретки серии HG соответствующего типоразмера 20. При подборе учитывают тип каретки, длину корпуса, наличие фланца, преднатяг и условия эксплуатации системы линейного перемещения.
• Можно ли заменить рельс другого бренда на HGR20TECHNIX без переделки узла?
  Прямая замена возможна только при совпадении ширины и высоты рельса, шага отверстий, расположения крепежа и профиля рабочей поверхности. Перед заменой необходимо сверить каталожные размеры и требования по нагрузке.
• Какой крепёж использовать для монтажа HGR20TECHNIX?
  Крепёж подбирают по диаметру монтажного отверстия и параметрам расточки под головку винта. Также учитывают материал основания, длину винта, класс прочности и рекомендованный момент затяжки.
• Как продлить срок службы направляющей HGR20TECHNIX?
  Для увеличения ресурса необходимо регулярно обслуживать каретки, контролировать смазку, защищать рельс от загрязнений, исключать ударные нагрузки и периодически проверять состояние крепёжных соединений и базовой поверхности.
