Линейная направляющая HGR25 шариковая высокой нагрузки в Санкт-Петербурге

О товаре

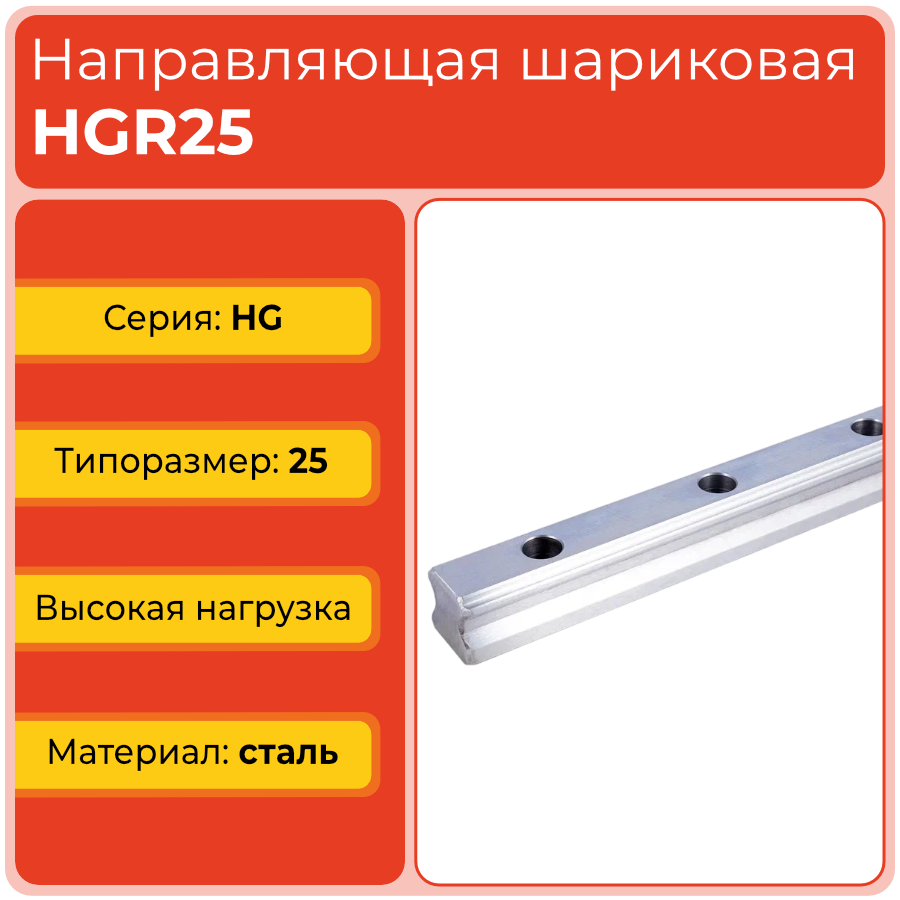

Линейная направляющая HGR25TECHNIX — профильный рельс серии HG высокой нагрузки с типоразмером 25 мм для построения жёстких и точных систем линейного перемещения. Такой рельс применяется в станках с ЧПУ, портальных модулях, производственных линиях и промышленной автоматике, где требуется надёжная работа под повышенной нагрузкой и стабильность хода по всей длине оси.

Расшифровка артикула

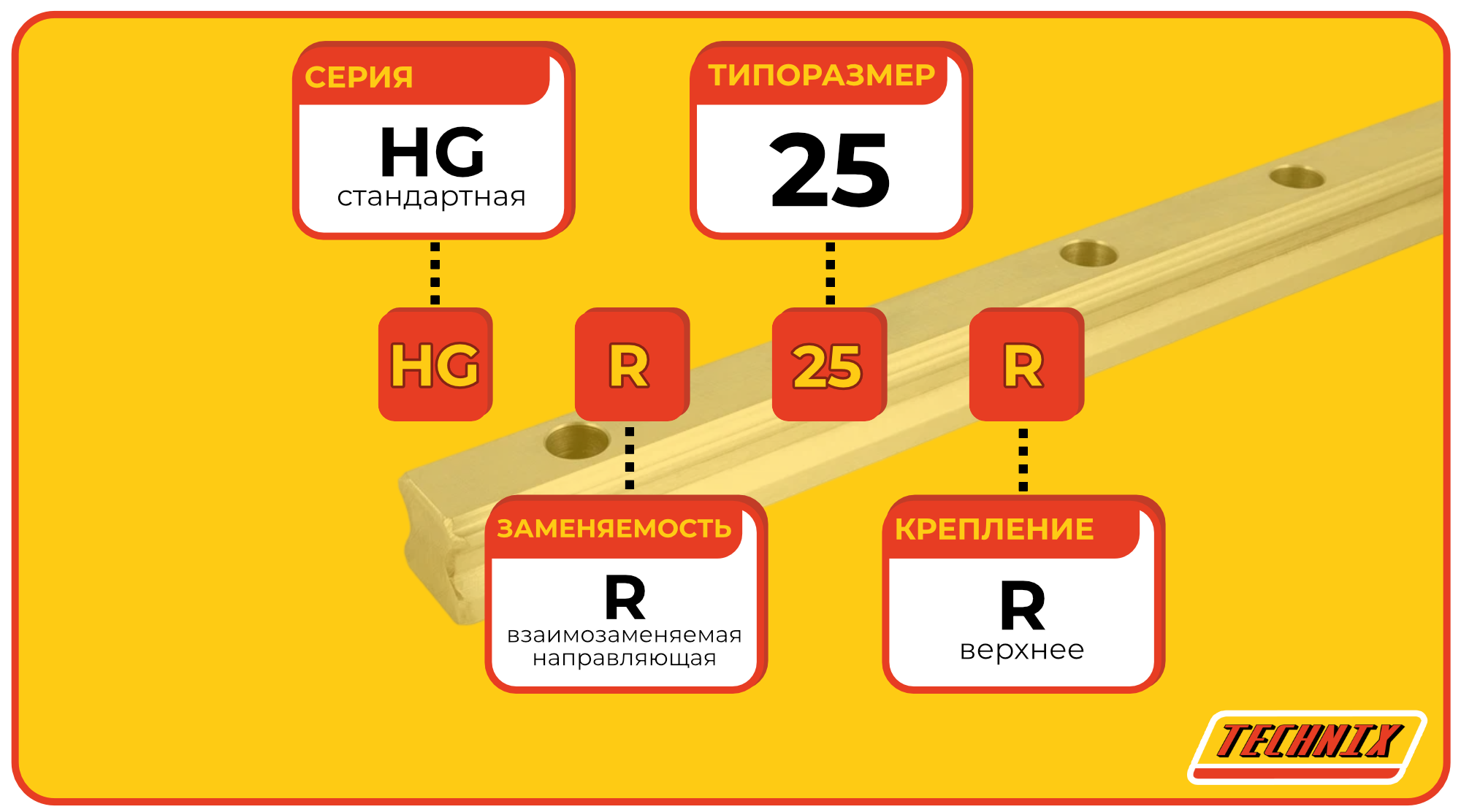

Обозначение HGR25TECHNIX показывает серию, взаимозаменяемость, типоразмер и исполнение линейной направляющей. Такая система маркировки помогает быстрее подобрать рельс, совместимые каретки и монтажную схему для конкретного оборудования.

• HG — стандартная серия линейных направляющих высокой нагрузки.
• R — полная взаимозаменяемость направляющей по основным монтажным размерам.
• 25 — типоразмер направляющей.
• R (тип крепления) — крепление рельса сверху через монтажные отверстия.
• TECHNIX — исполнение производителя TECHNIX для промышленных систем линейного перемещения.

Полное обозначение: HGR25TECHNIX. При подборе рельса учитывайте длину направляющей, количество кареток, условия эксплуатации и требуемый запас по нагрузке для линейной оси.

Конструкция и устройство

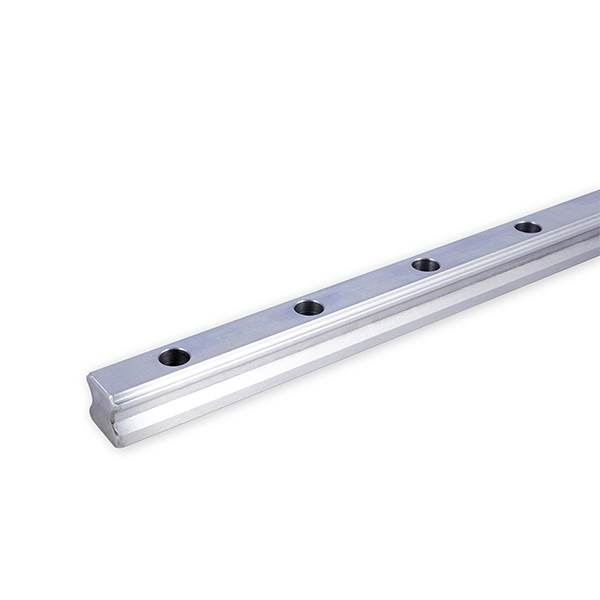

Профильная направляющая HGR25TECHNIX изготовлена из закалённой стали и рассчитана на работу с шариковыми каретками серии HG высокой нагрузки. В рельсе выполнены монтажные отверстия с расточкой под головку винта, что обеспечивает утопленный крепёж и удобный монтаж на базовую поверхность. Типоразмер 25 мм даёт более высокий запас жёсткости по сравнению с компактными сериями и подходит для нагруженных промышленных осей.

• Закалённый стальной рельс с обработанными дорожками качения.
• Профиль под шариковые каретки HG для работы с высокими радиальными и моментными нагрузками.
• Монтажные отверстия с расточкой под утопленный крепёж.
• Ширина направляющей Wr — 23 мм, высота Hr — 22 мм.
• Исполнение для верхнего крепления рельса к станине, несущей плите или линейному модулю.

Размерный ряд серии HGR

Ниже приведена таблица основных типоразмеров линейных направляющих высокой нагрузки серии HG с рельсами HGR, представленных в ассортименте TECHNIX. Текущий товар HGR25TECHNIX выделен.

Технические параметры и условия эксплуатации

В составе системы линейного перемещения направляющая HGR25TECHNIX выступает опорным рельсом для кареток высокой нагрузки и воспринимает усилия, передаваемые на базовую поверхность. Типоразмер 25 мм подходит для задач, где уже требуется более выраженная жёсткость узла, чем у компактных серий, но ещё важны умеренные габариты и удобство интеграции в оборудование.

• Серия: HG, линейные направляющие высокой нагрузки.
• Модель: HGR25TECHNIX, рельс под каретки типоразмера 25.

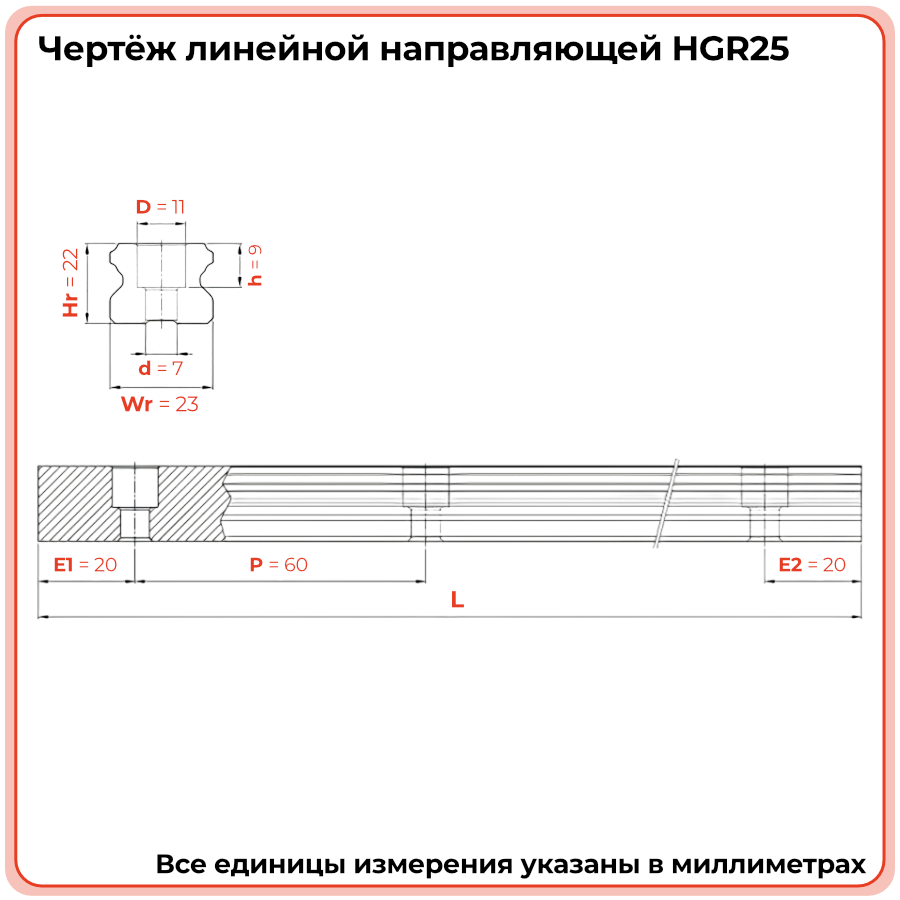

• Ширина направляющей Wr: 23 мм; высота Hr: 22 мм.
• Диаметр отверстия под крепёжный винт d: 7 мм; расточка под головку D: 11 мм.
• Межцентровое расстояние отверстий P: 60 мм; отступ E1/E2: 20 мм.
• Глубина расточки под головку h: 9 мм.
• Рекомендуемые условия эксплуатации: установка на жёсткое основание, контроль точности базовой поверхности, регулярная смазка кареток, защита рельса от загрязнений и периодическая проверка крепёжных соединений.

Применяемость

Линейная направляющая HGR25TECHNIX используется в оборудовании, где необходимы точное линейное движение, устойчивость к рабочим нагрузкам и стабильная геометрия перемещения. Такой профильный рельс востребован в промышленных модулях, станочных системах и узлах автоматизации, работающих в длительном цикле.

• Оси X/Y/Z станков с ЧПУ, фрезерных и обрабатывающих центров.
• Линейные модули и портальные системы для перемещения инструмента или рабочего органа.
• Сборочные, упаковочные и транспортные линии с точным позиционированием.
• Оборудование для резки, маркировки, измерения и автоматизированной подачи.
• Робототехнические системы и промышленные механизмы с требованиями к жёсткости и ресурсу линейной оси.

Аналоги

По типоразмеру и назначению направляющая HGR25TECHNIX соответствует распространённым линейным рельсам серии HG с размером 25 мм у других производителей. Ниже приведены типовые аналоги, которые могут использоваться при подборе замен в существующих системах линейного перемещения.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить направляющую HGR25TECHNIX на станину или плиту?
  Рельс монтируют на подготовленную и ровную базовую поверхность, совмещая его с установочной кромкой или упором. Затяжку крепёжных винтов выполняют последовательно, контролируя прямолинейность и отсутствие перекоса по всей длине направляющей.
• Какие каретки применяются с рельсом HGR25TECHNIX?
  Для направляющей HGR25TECHNIX используют каретки серии HG типоразмера 25. При выборе учитывают форму корпуса, длину каретки, преднатяг, тип уплотнений и условия работы системы линейного перемещения.
• Можно ли заменить направляющую другого производителя на HGR25TECHNIX без переделки базы?
  Это возможно только при совпадении ключевых размеров: ширины и высоты рельса, шага монтажных отверстий, формы профиля и параметров крепежа. Перед заменой необходимо сверить каталожные данные и расчётные нагрузки.
• Какой крепёж подходит для монтажа HGR25TECHNIX?
  Крепёж подбирается по диаметру монтажного отверстия и размеру расточки под головку винта. Дополнительно учитывают материал основания, длину винта, класс прочности и рабочие требования к соединению.
• Как повысить срок службы направляющей HGR25TECHNIX?
  Для увеличения ресурса необходимо поддерживать регулярную смазку кареток, защищать рабочую зону от стружки и абразивной пыли, контролировать состояние крепёжных элементов и периодически проверять точность базовой поверхности.
