Линейная направляющая HGR30 шариковая высокой нагрузки в Санкт-Петербурге

О товаре

Линейная направляющая HGR30TECHNIX — профильный рельс серии HG высокой нагрузки с типоразмером 30 мм для тяжёлых и жёстких систем линейного перемещения. Такой рельс применяется в станках с ЧПУ, портальных конструкциях, производственных линиях и линейных модулях, где важны несущая способность, точность хода и стабильная работа под значительными нагрузками.

Расшифровка артикула

Обозначение HGR30TECHNIX отражает серию, взаимозаменяемость, типоразмер и исполнение линейной направляющей. Такая маркировка упрощает подбор рельса, совместимых кареток и монтажной схемы при проектировании или модернизации оборудования.

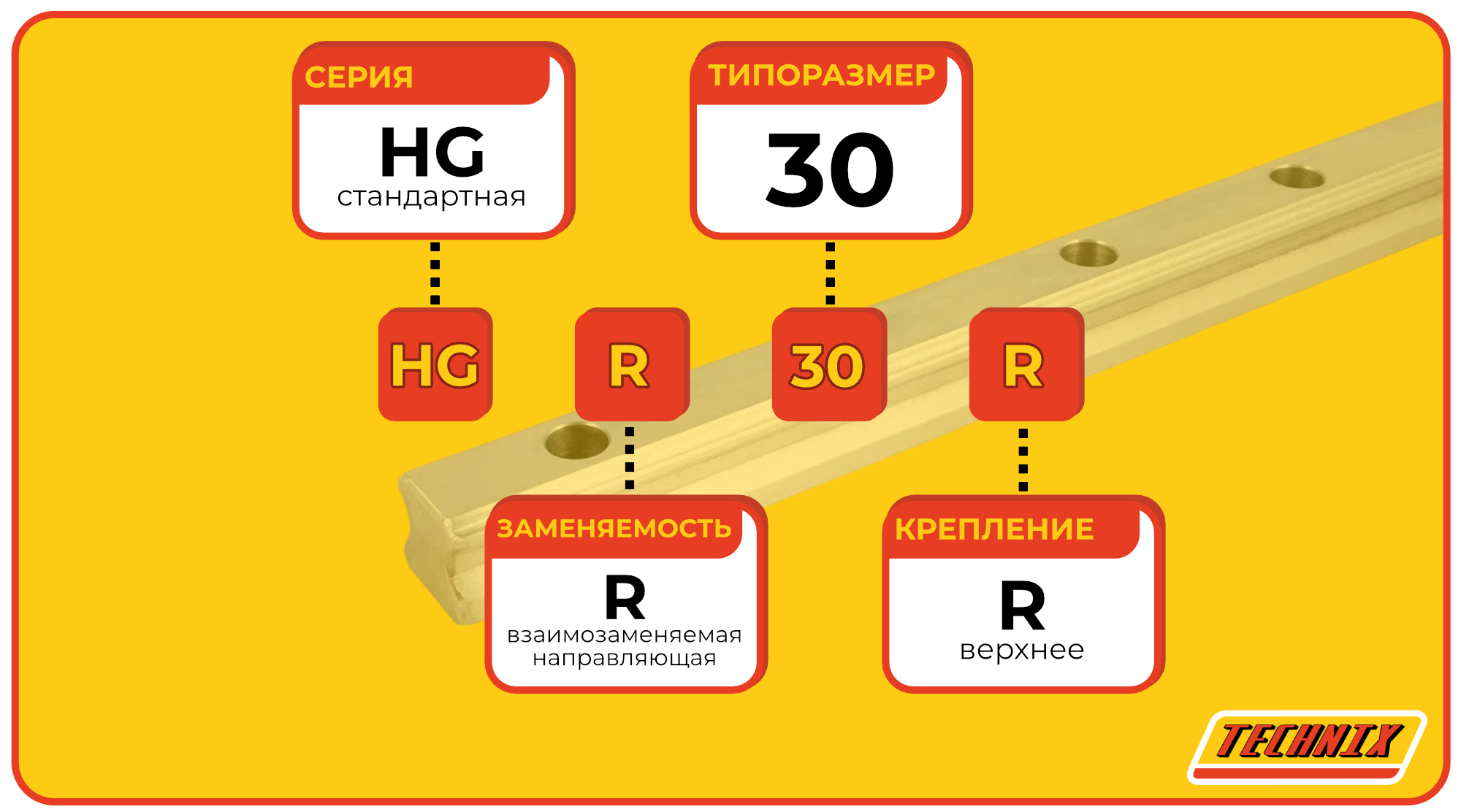

• HG — стандартная серия линейных направляющих высокой нагрузки.
• R — полная взаимозаменяемость направляющей по основным монтажным размерам.
• 30 — типоразмер направляющей.
• R (тип крепления) — крепление рельса сверху через монтажные отверстия.
• TECHNIX — исполнение производителя TECHNIX для промышленных систем линейного перемещения.

Полное обозначение: HGR30TECHNIX. При выборе направляющей учитывайте длину рельса, количество кареток, компоновку оси, рабочие нагрузки и условия эксплуатации.

Конструкция и устройство

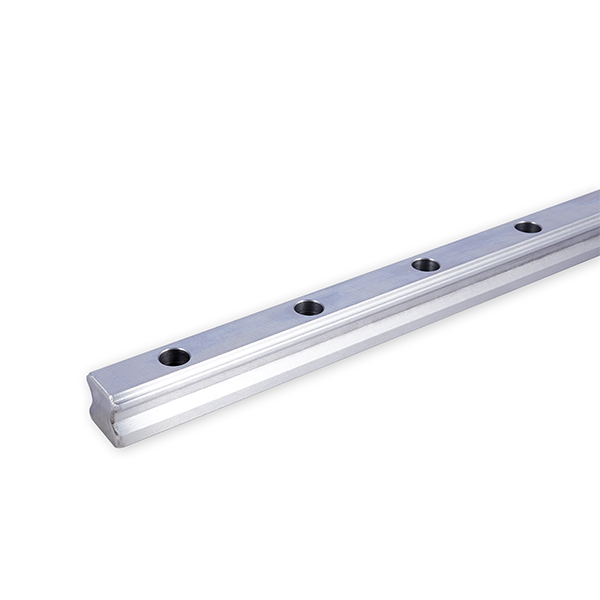

Профильная направляющая HGR30TECHNIX изготовлена из закалённой стали и рассчитана на работу с шариковыми каретками серии HG высокой нагрузки. В теле рельса предусмотрены монтажные отверстия с расточкой под головку винта, обеспечивающие надёжное верхнее крепление и утопленный монтаж крепежа. Типоразмер 30 мм формирует прочную и жёсткую рельсовую базу для ответственных промышленных осей.

• Закалённый стальной рельс с обработанными дорожками качения.
• Профиль под шариковые каретки HG для работы с высокими радиальными и моментными нагрузками.
• Монтажные отверстия с расточкой под утопленный крепёж.

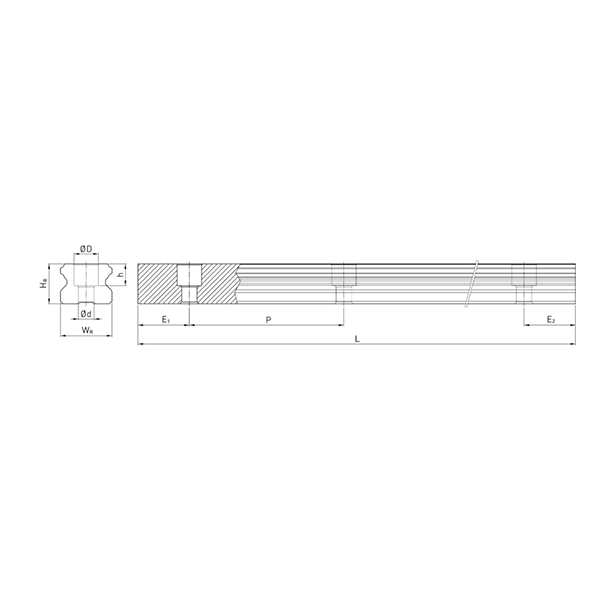

• Ширина направляющей Wr — 28 мм, высота Hr — 26 мм.
• Исполнение для верхнего крепления рельса к станине, базовой плите или несущей раме оборудования.

Размерный ряд серии HGR

Ниже приведена таблица основных типоразмеров линейных направляющих высокой нагрузки серии HG с рельсами HGR, представленных в ассортименте TECHNIX. Текущий товар HGR30TECHNIX выделен.

Технические параметры и условия эксплуатации

В составе системы линейного перемещения направляющая HGR30TECHNIX выполняет функцию опорного рельса для кареток высокой нагрузки и передаёт рабочие усилия на базовую поверхность. Увеличенные размеры профиля и шаг крепёжных отверстий делают этот типоразмер подходящим для длинных осей, тяжёлых порталов и нагруженных промышленных модулей, где требуется высокая жёсткость конструкции.

• Серия: HG, линейные направляющие высокой нагрузки.
• Модель: HGR30TECHNIX, рельс под каретки типоразмера 30.

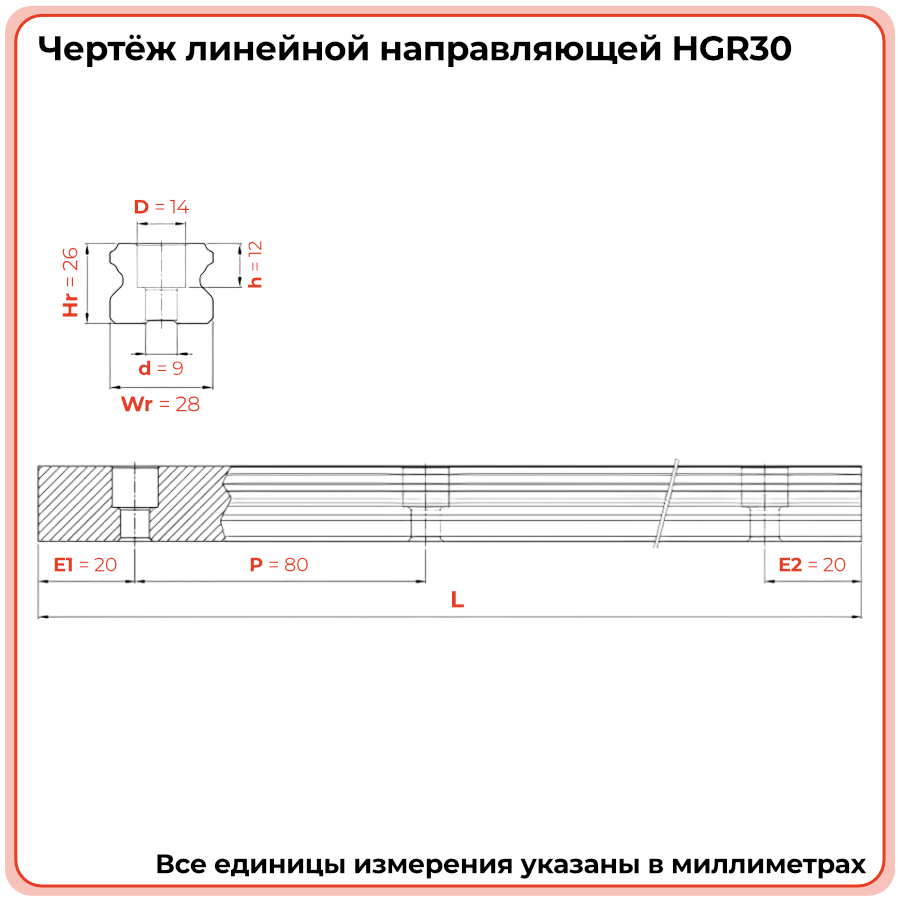

• Ширина направляющей Wr: 28 мм; высота Hr: 26 мм.
• Диаметр отверстия под крепёжный винт d: 9 мм; расточка под головку D: 14 мм.
• Межцентровое расстояние отверстий P: 80 мм; отступ E1/E2: 20 мм.
• Глубина расточки под головку h: 12 мм.
• Рекомендуемые условия эксплуатации: установка на жёсткое и ровное основание, регулярное обслуживание кареток, контроль затяжки крепежа, защита рабочей зоны от стружки, абразива и производственных загрязнений.

Применяемость

Линейная направляющая HGR30TECHNIX используется в оборудовании, где требуется высокая несущая способность, точное линейное движение и стабильная работа под значительными рабочими нагрузками. Такой профильный рельс востребован в промышленных механизмах, рассчитанных на длительный цикл эксплуатации и жёсткие условия работы.

• Оси X/Y/Z станков с ЧПУ, фрезерных центров и тяжёлых обрабатывающих систем.
• Портальные модули и линейные оси для перемещения инструмента, каретки или рабочего органа.
• Автоматизированные линии, транспортные системы и оборудование для серийного производства.
• Механизмы подачи, позиционирования и перемещения в металлообработке и специальном оборудовании.
• Робототехнические комплексы и промышленные узлы, где важны жёсткость, ресурс и точность оси.

Аналоги

По типоразмеру и назначению направляющая HGR30TECHNIX соответствует распространённым линейным рельсам серии HG с размером 30 мм у других производителей. Ниже приведены типовые аналоги, которые могут использоваться при подборе замен в существующих системах линейного перемещения.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить направляющую HGR30TECHNIX на длинную ось?
  Рельс монтируют на ровную и жёсткую базовую поверхность, соблюдая прямолинейность и последовательную затяжку крепёжных винтов. Для длинных осей особенно важно контролировать геометрию базы, чтобы исключить перекос направляющей и неравномерную нагрузку на каретки.
• Какие каретки используются с рельсом HGR30TECHNIX?
  Для направляющей HGR30TECHNIX применяются каретки серии HG типоразмера 30. При выборе учитывают конструкцию каретки, длину корпуса, наличие фланца, преднатяг, тип уплотнений и фактические нагрузки на узел.
• Можно ли заменить направляющую другого бренда на HGR30TECHNIX без переделки конструкции?
  Это возможно только при совпадении основных монтажных размеров, профиля рельса, шага крепёжных отверстий и допустимых нагрузок. Перед заменой необходимо сверить каталожные параметры существующего рельса и выбранного аналога.
• Какой крепёж подходит для монтажа HGR30TECHNIX?
  Крепёж выбирают по диаметру монтажного отверстия, размеру расточки под головку винта, материалу основания и требуемому классу прочности. Также важно соблюдать рекомендованный момент затяжки и качество подготовки посадочной поверхности.
• Как продлить срок службы направляющей HGR30TECHNIX?
  Для увеличения ресурса необходимо поддерживать регулярную смазку кареток, защищать рельс от стружки и абразива, контролировать состояние крепёжных соединений и периодически проверять прямолинейность и чистоту базовой поверхности.
