Линейная направляющая HGR35 шариковая высокой нагрузки в Санкт-Петербурге

О товаре

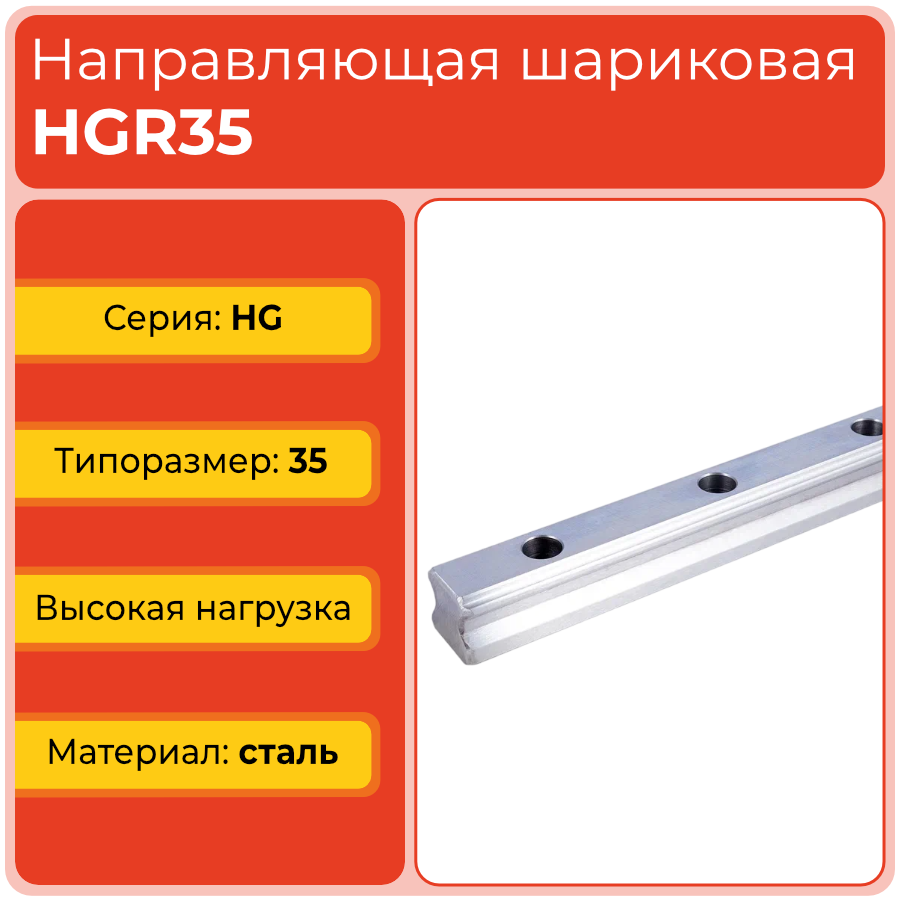

Линейная направляющая HGR35TECHNIX — профильный рельс серии HG высокой нагрузки с типоразмером 35 мм для построения жёстких и нагруженных систем линейного перемещения. Такой рельс применяется в станках с ЧПУ, тяжёлых портальных системах, промышленной автоматике и производственных линиях, где необходимы высокая несущая способность, устойчивость к моментным нагрузкам и точность перемещения.

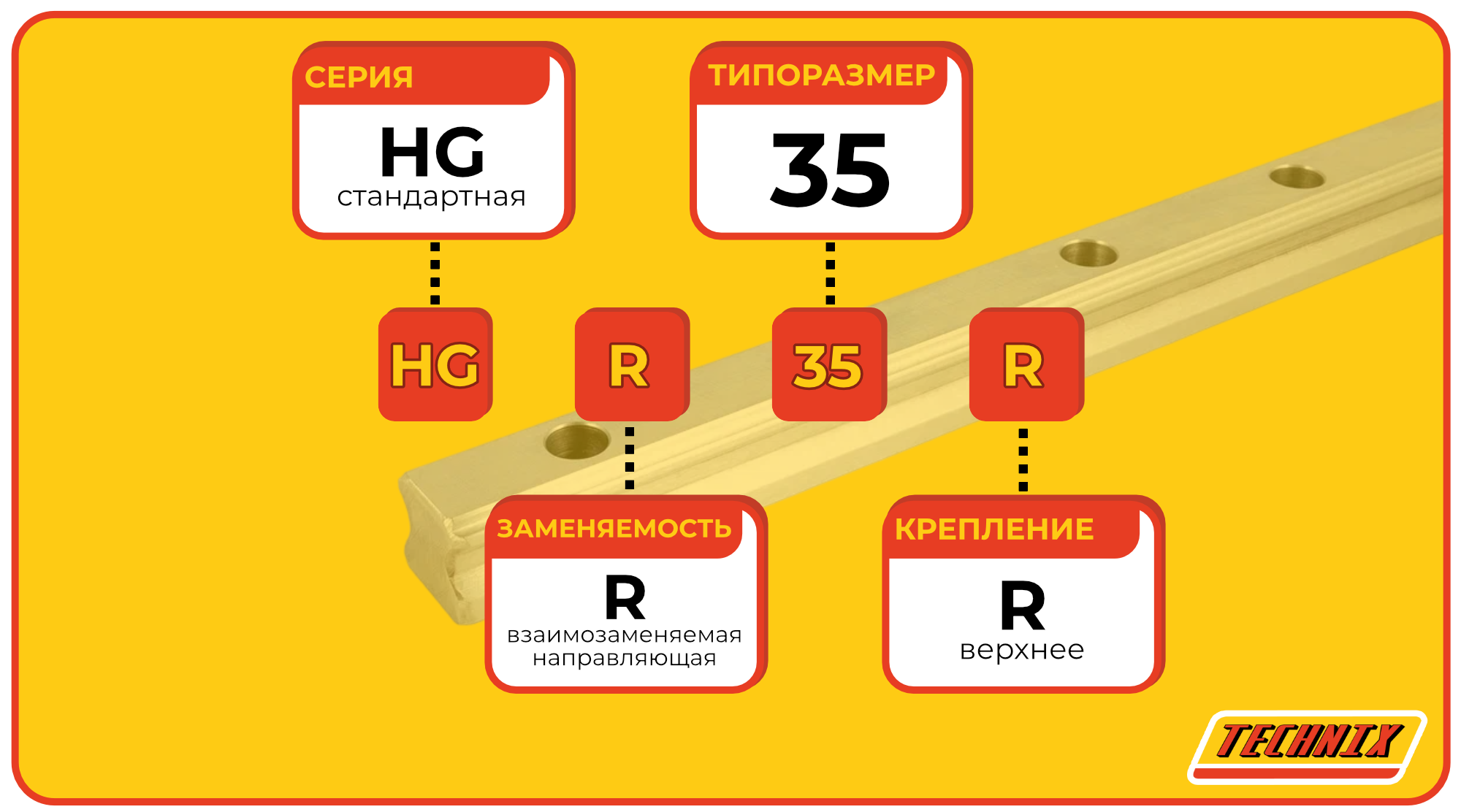

Расшифровка артикула

Обозначение HGR35TECHNIX содержит базовую информацию о серии, взаимозаменяемости, типоразмере и исполнении линейной направляющей. Такая маркировка помогает быстро подобрать рельс, совместимые каретки и монтажные параметры для тяжёлых линейных осей.

• HG — стандартная серия линейных направляющих высокой нагрузки.
• R — полная взаимозаменяемость направляющей по основным монтажным размерам.
• 35 — типоразмер направляющей.
• R (тип крепления) — крепление рельса сверху через монтажные отверстия.
• TECHNIX — исполнение производителя TECHNIX для промышленных систем линейного перемещения.

Полное обозначение: HGR35TECHNIX. При выборе направляющей учитывайте длину рельса, конфигурацию оси, количество кареток, жёсткость основания и расчётные нагрузки узла.

Конструкция и устройство

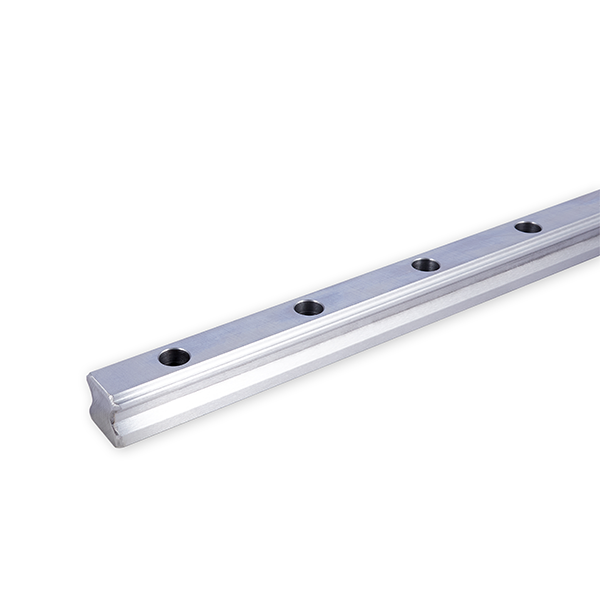

Профильная направляющая HGR35TECHNIX выполнена из закалённой стали и предназначена для работы с шариковыми каретками серии HG высокой нагрузки. В рельсе предусмотрены монтажные отверстия с расточкой под головку винта, обеспечивающие надёжное верхнее крепление и аккуратную посадку крепежа. Сечение рельса этого типоразмера рассчитано на работу в жёстких промышленных узлах с повышенными требованиями к прочности и точности.

• Закалённый стальной рельс с обработанными дорожками качения.
• Профиль под шариковые каретки HG для работы с высокими радиальными и моментными нагрузками.
• Монтажные отверстия с расточкой под утопленный крепёж.
• Ширина направляющей Wr — 34 мм, высота Hr — 29 мм.
• Исполнение для верхнего крепления рельса к станине, опорной плите или несущей раме оборудования.

Размерный ряд серии HGR

Ниже приведена таблица основных типоразмеров линейных направляющих высокой нагрузки серии HG с рельсами HGR, представленных в ассортименте TECHNIX. Текущий товар HGR35TECHNIX выделен.

Технические параметры и условия эксплуатации

В составе системы линейного перемещения направляющая HGR35TECHNIX выполняет функцию опорного рельса для кареток высокой нагрузки и воспринимает значительные рабочие усилия, передавая их на основание. Типоразмер 35 мм применяется в задачах, где требуется высокий запас жёсткости, устойчивость к деформациям и надёжная работа оси при интенсивной эксплуатации.

• Серия: HG, линейные направляющие высокой нагрузки.
• Модель: HGR35TECHNIX, рельс под каретки типоразмера 35.

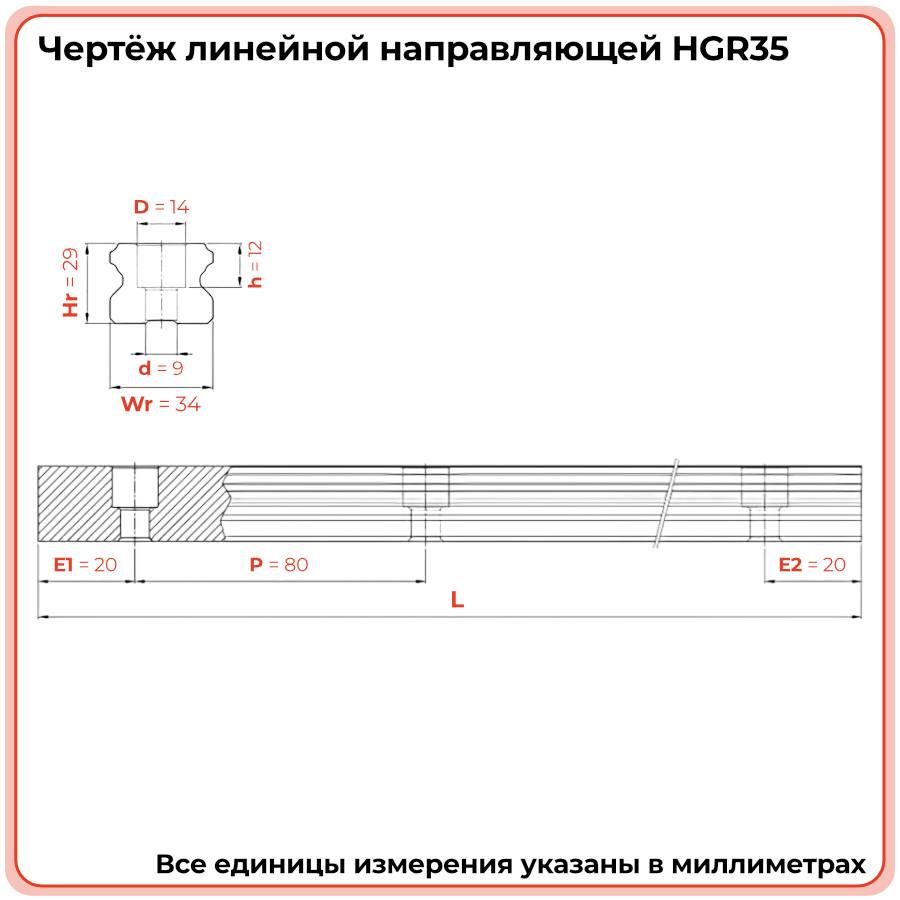

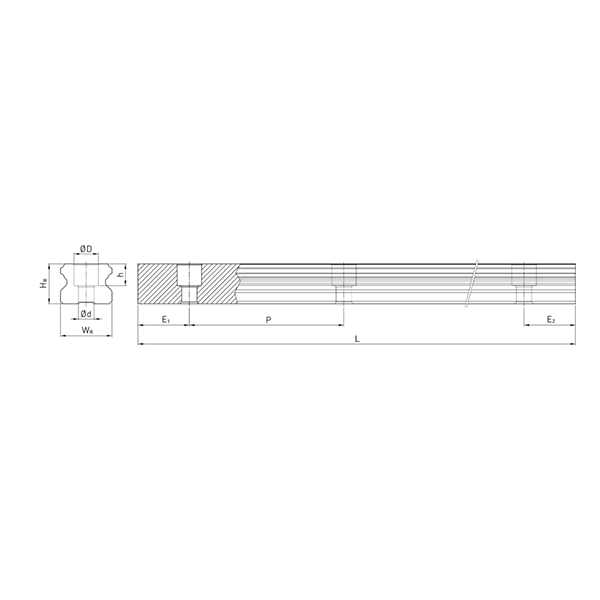

• Ширина направляющей Wr: 34 мм; высота Hr: 29 мм.
• Диаметр отверстия под крепёжный винт d: 9 мм; расточка под головку D: 14 мм.
• Межцентровое расстояние отверстий P: 80 мм; отступ E1/E2: 20 мм.
• Глубина расточки под головку h: 12 мм.
• Рекомендуемые условия эксплуатации: установка на жёсткое основание, соблюдение точности базы, регулярное обслуживание кареток, защита от загрязнений и периодический контроль крепёжных соединений.

Применяемость

Линейная направляющая HGR35TECHNIX используется в тяжёлых и ответственных механизмах, где требуется точное линейное перемещение при высоких рабочих нагрузках. Такой профильный рельс подходит для промышленного оборудования, рассчитанного на повышенную жёсткость, стабильность геометрии и длительный ресурс работы.

• Оси станков с ЧПУ, обрабатывающих центров и тяжёлых фрезерных систем.
• Портальные конструкции, линейные модули и системы позиционирования с высокой нагрузкой.
• Производственные линии, транспортные механизмы и автоматизированные комплексы.
• Оборудование для металлообработки, резки, подачи и перемещения массивных рабочих узлов.
• Робототехнические и специальные промышленные системы с повышенными требованиями к жёсткости оси.

Аналоги

По типоразмеру и назначению направляющая HGR35TECHNIX соответствует распространённым линейным рельсам серии HG с размером 35 мм у других производителей. Ниже приведены типовые аналоги, которые могут использоваться при подборе замен в существующих системах линейного перемещения.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить направляющую HGR35TECHNIX на базовую поверхность?
  Рельс монтируют на ровное и жёсткое основание с соблюдением прямолинейности и точности базовой кромки. Крепёж затягивают последовательно, контролируя геометрию установки, чтобы исключить перекос и неравномерную нагрузку на каретки.
• Какие каретки используются с рельсом HGR35TECHNIX?
  Для направляющей HGR35TECHNIX применяются каретки серии HG типоразмера 35. При подборе учитывают форму корпуса, длину каретки, преднатяг, тип уплотнений и особенности фактической нагрузки на линейный узел.
• Можно ли заменить направляющую другого производителя на HGR35TECHNIX без переделки узла?
  Это возможно только при совпадении основных геометрических параметров, профиля рельса, шага крепёжных отверстий и допустимых нагрузок. Перед заменой необходимо сверить размеры и характеристики исходной модели с параметрами выбранного рельса.
• Какой крепёж подходит для монтажа HGR35TECHNIX?
  Крепёж подбирают по диаметру монтажного отверстия, размеру расточки под головку винта, материалу основания и требуемому классу прочности. Также важно учитывать рабочие вибрации, длину винта и условия эксплуатации оборудования.
• Как увеличить ресурс направляющей HGR35TECHNIX?
  Для продления срока службы необходимо регулярно обслуживать каретки, контролировать наличие смазки, защищать рельс от стружки и абразива, следить за состоянием крепёжных соединений и точностью посадочной базы.
