Линейная направляющая HGR45 шариковая высокой нагрузки в Санкт-Петербурге

О товаре

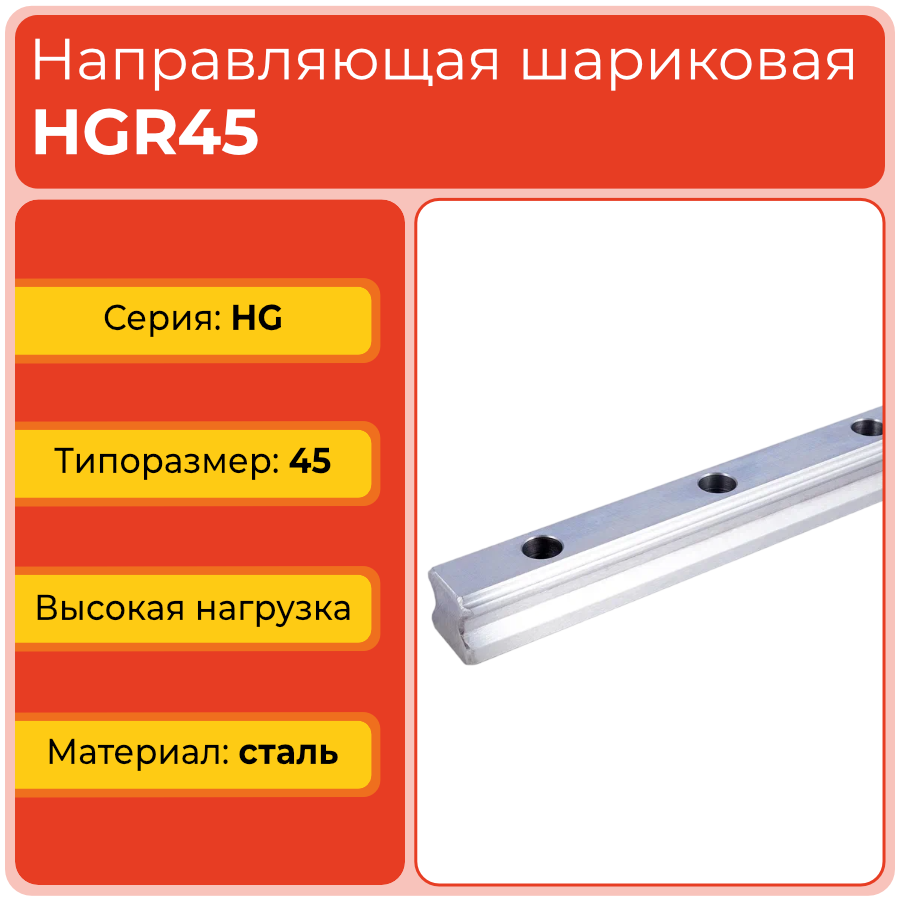

Линейная направляющая HGR45TECHNIX — профильный рельс серии HG высокой нагрузки с типоразмером 45 мм для построения тяжёлых и жёстких систем линейного перемещения. Такой рельс применяется в мощных станках с ЧПУ, крупногабаритных портальных конструкциях, автоматизированных линиях и промышленном оборудовании, где требуются высокая несущая способность, точность хода и устойчивость к значительным рабочим нагрузкам.

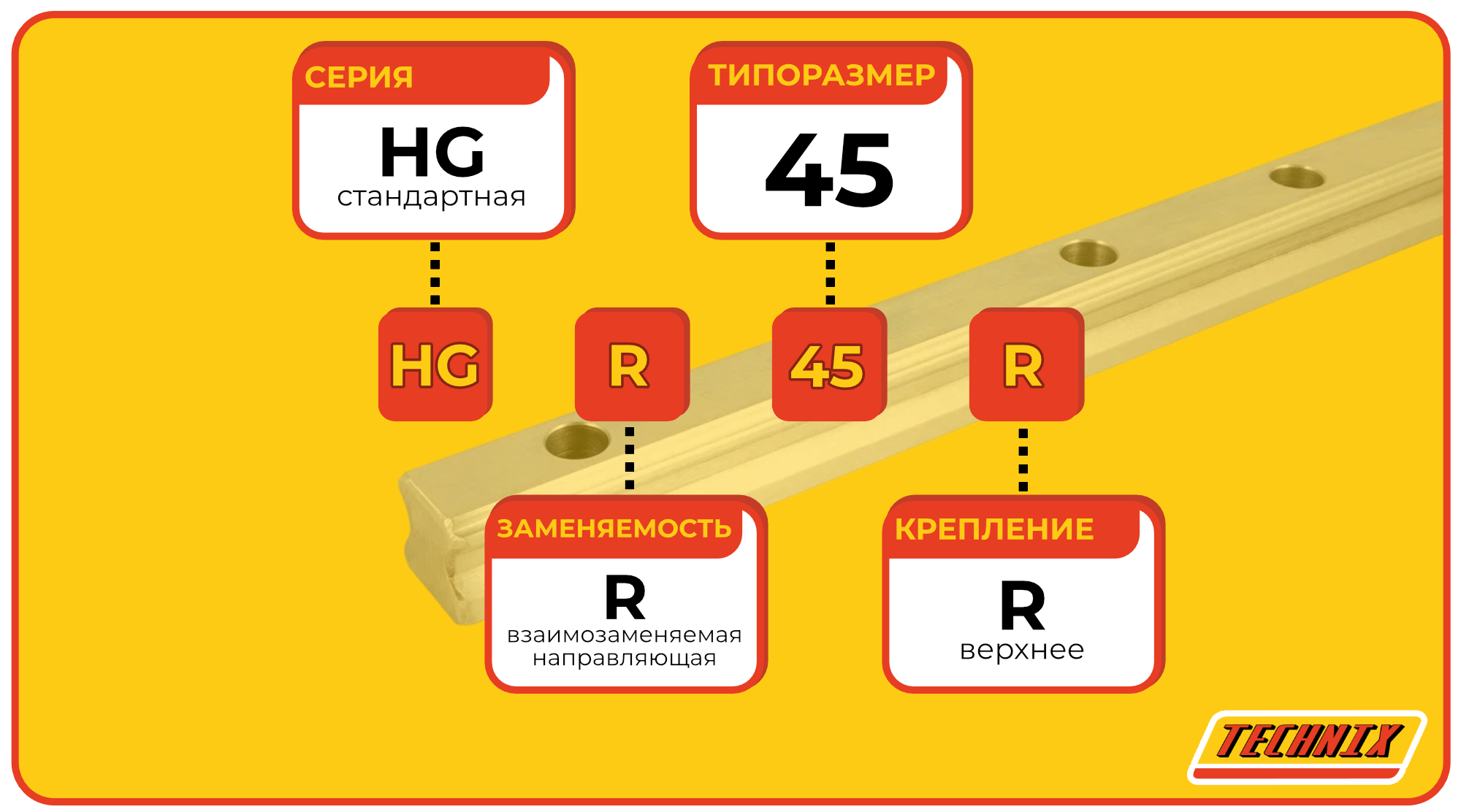

Расшифровка артикула

Обозначение HGR45TECHNIX отражает серию, взаимозаменяемость, типоразмер и исполнение линейной направляющей. Такая маркировка позволяет быстро определить совместимость рельса с каретками и требования к монтажу в составе промышленной линейной оси.

• HG — стандартная серия линейных направляющих высокой нагрузки.
• R — полная взаимозаменяемость направляющей по основным монтажным размерам.
• 45 — типоразмер направляющей.
• R (тип крепления) — крепление рельса сверху через монтажные отверстия.
• TECHNIX — исполнение производителя TECHNIX для промышленных систем линейного перемещения.

Полное обозначение: HGR45TECHNIX. При подборе направляющей учитывайте длину рельса, компоновку оси, расчётные нагрузки, жёсткость основания и условия эксплуатации оборудования.

Конструкция и устройство

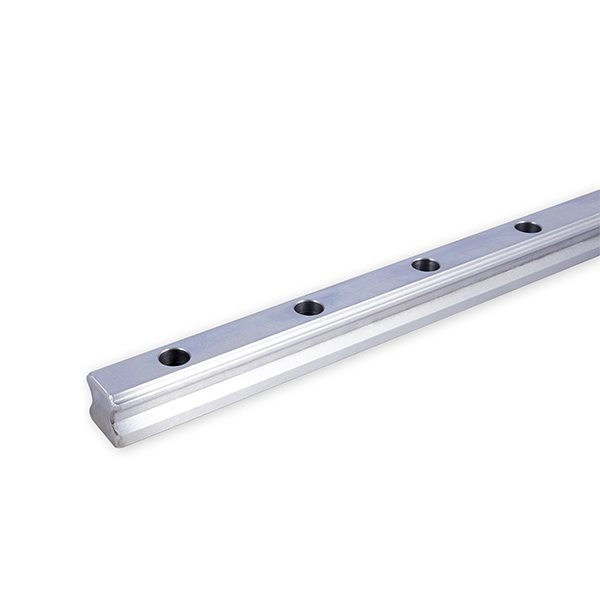

Профильная направляющая HGR45TECHNIX изготовлена из закалённой стали и рассчитана на работу с шариковыми каретками серии HG высокой нагрузки. В теле рельса выполнены монтажные отверстия с расточкой под головку винта, позволяющие надёжно фиксировать направляющую на базовой поверхности. Крупный профиль этого типоразмера обеспечивает высокую жёсткость рельсовой базы и подходит для тяжёлых промышленных систем перемещения.

• Закалённый стальной рельс с обработанными дорожками качения.
• Профиль под шариковые каретки HG для работы с высокими радиальными, осевыми и моментными нагрузками.
• Монтажные отверстия с расточкой под утопленный крепёж.
• Ширина направляющей Wr — 45 мм, высота Hr — 38 мм.
• Исполнение для верхнего крепления рельса к станине, несущей плите или портальной конструкции.

Размерный ряд серии HGR

Ниже приведена таблица основных типоразмеров линейных направляющих высокой нагрузки серии HG с рельсами HGR, представленных в ассортименте TECHNIX. Текущий товар HGR45TECHNIX выделен.

Технические параметры и условия эксплуатации

В составе системы линейного перемещения направляющая HGR45TECHNIX выполняет функцию силового опорного рельса для кареток высокой нагрузки и воспринимает значительные рабочие усилия. Типоразмер 45 мм предназначен для тяжёлых промышленных осей, где требуется высокая жёсткость конструкции, устойчивость к нагрузкам и стабильная точность перемещения на больших ходах.

• Серия: HG, линейные направляющие высокой нагрузки.
• Модель: HGR45TECHNIX, рельс под каретки типоразмера 45.

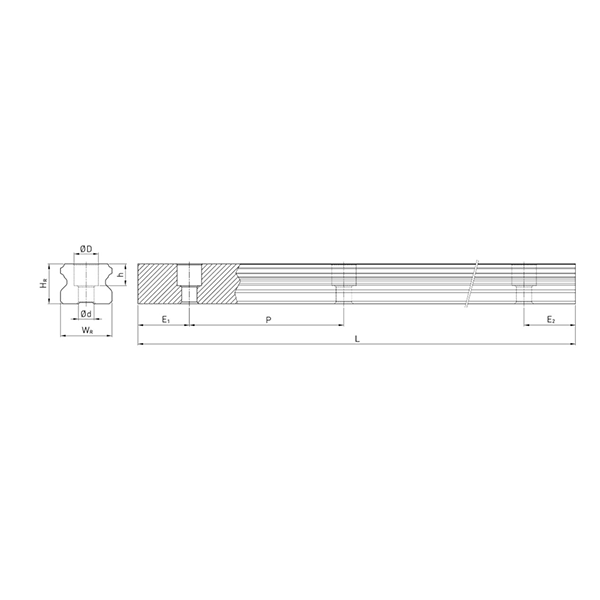

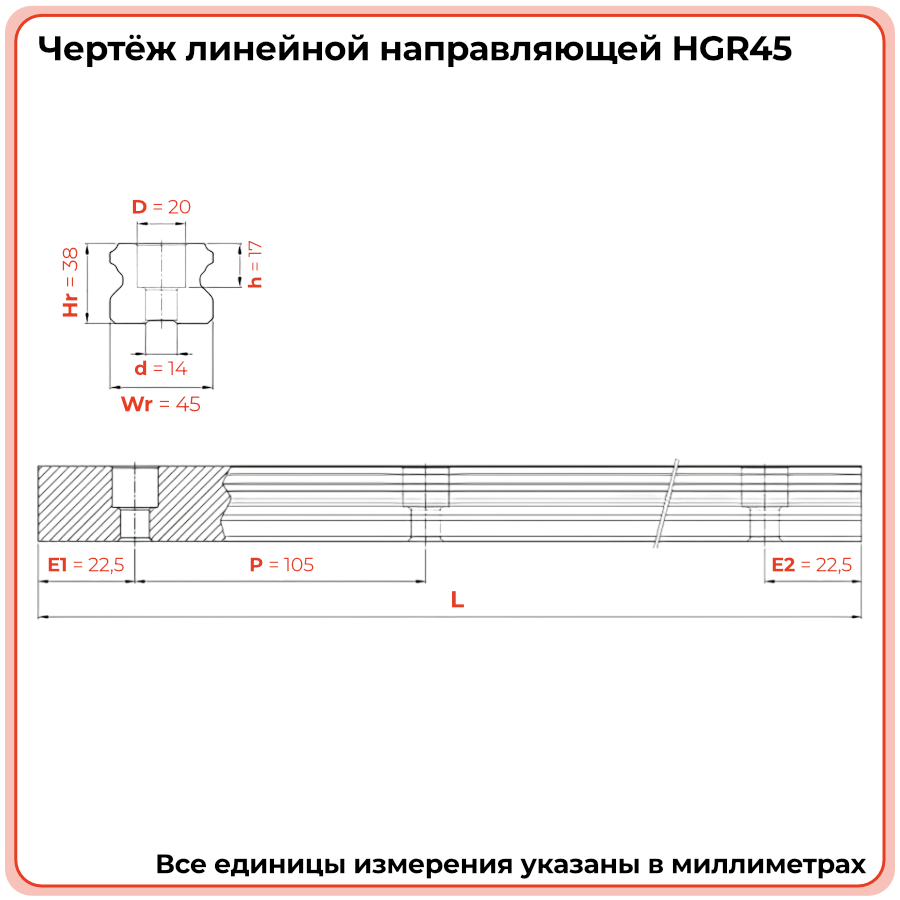

• Ширина направляющей Wr: 45 мм; высота Hr: 38 мм.
• Диаметр отверстия под крепёжный винт d: 14 мм; расточка под головку D: 20 мм.
• Межцентровое расстояние отверстий P: 105 мм; отступ E1/E2: 22,5 мм.
• Глубина расточки под головку h: 17 мм.
• Рекомендуемые условия эксплуатации: установка на массивное жёсткое основание, контроль точности базы, регулярное обслуживание кареток, защита от загрязнений и периодическая проверка состояния крепежа и геометрии узла.

Применяемость

Линейная направляющая HGR45TECHNIX применяется в тяжёлом промышленном оборудовании, где необходимы высокая несущая способность, жёсткость линейной оси и надёжное перемещение под значительной нагрузкой. Такой профильный рельс подходит для мощных производственных систем, работающих в длительном и интенсивном режиме.

• Оси крупногабаритных станков с ЧПУ и тяжёлых обрабатывающих комплексов.
• Портальные системы и линейные модули для перемещения массивных рабочих узлов.
• Автоматизированные линии, транспортные механизмы и тяжёлые узлы промышленной автоматизации.
• Оборудование для металлообработки, резки, перемещения и точного позиционирования тяжёлых элементов.
• Специальные промышленные механизмы, где важны прочность, стабильность геометрии и ресурс линейной системы.

Аналоги

По типоразмеру и назначению направляющая HGR45TECHNIX соответствует распространённым линейным рельсам серии HG с размером 45 мм у других производителей. Ниже приведены типовые аналоги, которые могут использоваться при подборе замен в существующих системах линейного перемещения.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить направляющую HGR45TECHNIX на тяжёлую ось?
  Рельс монтируют на жёсткую и точно обработанную базовую поверхность, контролируя прямолинейность и качество прилегания по всей длине. При установке важно соблюдать последовательную затяжку крепежа и проверять геометрию оси, чтобы исключить перекос и неравномерную нагрузку на каретки.
• Какие каретки применяются с рельсом HGR45TECHNIX?
  Для направляющей HGR45TECHNIX используют каретки серии HG типоразмера 45. При подборе учитывают конструкцию каретки, длину корпуса, преднатяг, уплотнения и фактические условия эксплуатации линейного узла.
• Можно ли заменить направляющую другого производителя на HGR45TECHNIX без изменения конструкции?
  Это возможно только при совпадении профиля рельса, монтажных размеров, шага отверстий, параметров крепежа и допустимых нагрузок. Перед заменой необходимо проверить каталожные данные исходной направляющей и выбранного аналога.
• Какой крепёж использовать для монтажа HGR45TECHNIX?
  Крепёж выбирают по диаметру монтажного отверстия, размеру расточки под головку винта, длине, классу прочности и материалу основания. Для тяжёлых осей важно учитывать рабочие вибрации и соблюдать рекомендованный момент затяжки.
• Как увеличить срок службы направляющей HGR45TECHNIX?
  Для повышения ресурса необходимо регулярно обслуживать каретки, следить за состоянием смазки, защищать рельс от стружки и абразивных загрязнений, контролировать крепёж и периодически проверять точность базовой поверхности.
