Линейная направляющая HGR65 шариковая высокой нагрузки в Санкт-Петербурге

О товаре

Линейная направляющая HGR65TECHNIX — профильный рельс серии HG высокой нагрузки с типоразмером 65 мм для сверхтяжёлых систем линейного перемещения. Такой рельс применяется в крупногабаритных станках, тяжёлых портальных установках, мощных автоматизированных линиях и специальном промышленном оборудовании, где требуются максимальная жёсткость, высокая несущая способность и стабильность хода под экстремальной нагрузкой.

Расшифровка артикула

Обозначение HGR65TECHNIX отражает серию, взаимозаменяемость, типоразмер и исполнение линейной направляющей. Такая маркировка помогает быстро определить параметры рельса и его применимость в составе тяжёлых систем линейного перемещения.

• HG — стандартная серия линейных направляющих высокой нагрузки.
• R — полная взаимозаменяемость направляющей по основным монтажным размерам.
• 65 — типоразмер направляющей.
• R (тип крепления) — крепление рельса сверху через монтажные отверстия.
• TECHNIX — исполнение производителя TECHNIX для промышленных систем линейного перемещения.

Полное обозначение: HGR65TECHNIX. При выборе направляющей учитывайте длину рельса, геометрию оси, конфигурацию кареток, жёсткость несущего основания и расчётные нагрузки оборудования.

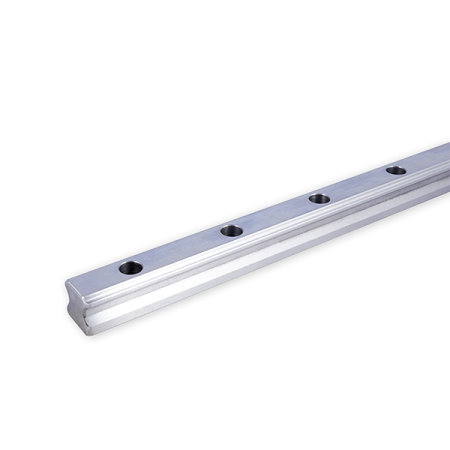

Конструкция и устройство

Профильная направляющая HGR65TECHNIX изготовлена из закалённой стали и рассчитана на работу с шариковыми каретками серии HG высокой нагрузки. В теле рельса выполнены монтажные отверстия с расточкой под головку винта, обеспечивающие надёжное верхнее крепление к массивной базовой поверхности. Крупное сечение рельса и усиленная геометрия позволяют использовать его в особо нагруженных промышленных механизмах с повышенными требованиями к жёсткости и точности.

• Закалённый стальной рельс с обработанными дорожками качения.
• Профиль под шариковые каретки HG для работы с очень высокими радиальными, осевыми и моментными нагрузками.
• Монтажные отверстия с расточкой под утопленный крепёж.
• Ширина направляющей Wr — 63 мм, высота Hr — 53 мм.
• Исполнение для верхнего крепления рельса к массивной станине, несущей плите или силовой раме оборудования.

Размерный ряд серии HGR

Ниже приведена таблица основных типоразмеров линейных направляющих высокой нагрузки серии HG с рельсами HGR, представленных в ассортименте TECHNIX. Текущий товар HGR65TECHNIX выделен.

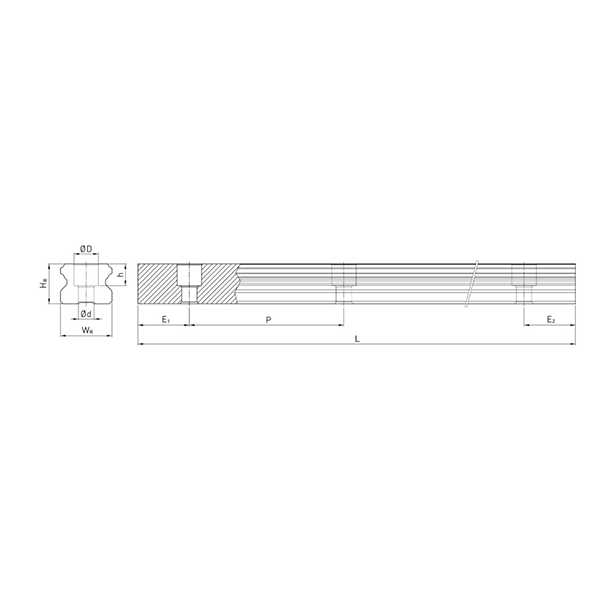

Технические параметры и условия эксплуатации

В составе системы линейного перемещения направляющая HGR65TECHNIX выполняет функцию силового рельса для кареток высокой нагрузки и рассчитана на работу в особо тяжёлых промышленных условиях. Типоразмер 65 мм выбирают для осей с экстремальными нагрузками, где необходимы максимальная жёсткость, устойчивость к деформациям и точное перемещение крупных рабочих узлов.

• Серия: HG, линейные направляющие высокой нагрузки.
• Модель: HGR65TECHNIX, рельс под каретки типоразмера 65.

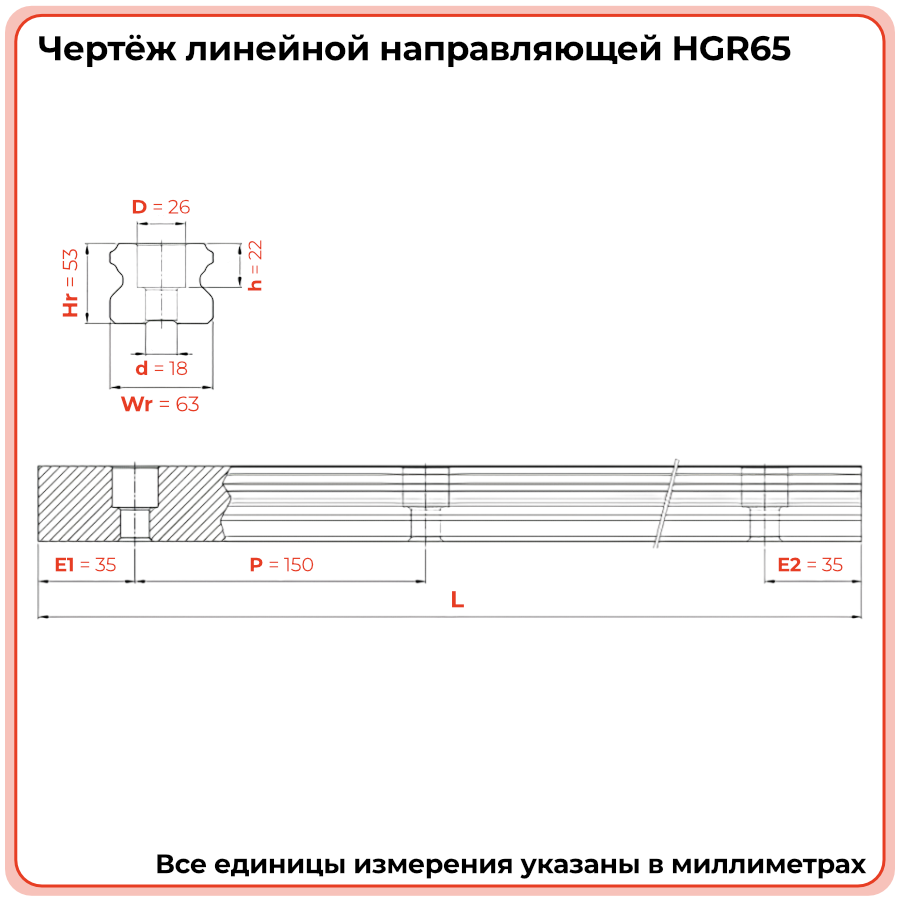

• Ширина направляющей Wr: 63 мм; высота Hr: 53 мм.
• Диаметр отверстия под крепёжный винт d: 18 мм; расточка под головку D: 26 мм.
• Межцентровое расстояние отверстий P: 150 мм; отступ E1/E2: 35 мм.
• Глубина расточки под головку h: 22 мм.
• Рекомендуемые условия эксплуатации: монтаж на массивное и точно обработанное основание, контроль геометрии базы, регулярное обслуживание кареток, защита от загрязнений и периодическая проверка крепёжных соединений и прямолинейности оси.

Применяемость

Линейная направляющая HGR65TECHNIX применяется в особо тяжёлом промышленном оборудовании, где требуется максимально жёсткая и устойчивая система линейного перемещения. Такой профильный рельс используют в механизмах с большими массами, высокими динамическими нагрузками и повышенными требованиями к точности и ресурсу.

• Оси крупногабаритных станков с ЧПУ и тяжёлых обрабатывающих комплексов.
• Портальные системы и линейные модули для перемещения массивных инструментальных или рабочих блоков.
• Тяжёлые автоматизированные линии и специальные промышленные транспортные механизмы.
• Оборудование для обработки, резки, перемещения и позиционирования крупногабаритных изделий.
• Специальные производственные системы, где критичны прочность, стабильность геометрии и длительный срок службы линейной оси.

Аналоги

По типоразмеру и назначению направляющая HGR65TECHNIX соответствует распространённым линейным рельсам серии HG с размером 65 мм у других производителей. Ниже приведены типовые аналоги, которые могут использоваться при подборе замен в существующих системах линейного перемещения.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить направляющую HGR65TECHNIX на тяжёлую линейную ось?
  Рельс монтируют на массивное и точно обработанное основание, обеспечивая полное прилегание и контроль прямолинейности по всей длине. При установке важно соблюдать последовательную затяжку крепежа и контролировать геометрию базы, чтобы исключить перекос и локальные деформации.
• Какие каретки применяются с рельсом HGR65TECHNIX?
  Для направляющей HGR65TECHNIX используют каретки серии HG типоразмера 65. При подборе учитывают конструкцию каретки, длину корпуса, преднатяг, уплотнения и фактические рабочие нагрузки на линейный узел.
• Можно ли заменить направляющую другого производителя на HGR65TECHNIX без переработки конструкции?
  Это возможно только при совпадении профиля рельса, основных монтажных размеров, шага отверстий, параметров крепежа и допустимых нагрузок. Перед заменой необходимо сверить каталожные характеристики существующего узла и выбранного аналога.
• Какой крепёж подходит для монтажа HGR65TECHNIX?
  Крепёж выбирают по диаметру монтажного отверстия, размеру расточки под головку винта, длине, классу прочности и характеристикам основания. Для тяжёлых систем особенно важно соблюдать расчётный момент затяжки и контролировать состояние крепёжных соединений.
• Как увеличить срок службы направляющей HGR65TECHNIX?
  Для продления ресурса необходимо регулярно обслуживать каретки, поддерживать корректную смазку, защищать рельс от абразивных загрязнений, контролировать состояние крепежа и периодически проверять точность базовой поверхности и линейной оси в целом.
