О товаре
Линейная направляющая MGNR12RHML160TECHNIX — шариковая миниатюрная рельсовая направляющая компактной серии MG с рельсом шириной 12 мм, высотой профиля 8 мм и рабочей длиной 1600 мм. Направляющая рассчитана на работу с каретками серии MG с верхним креплением и применяется в протяжённых линейных осях станков с ЧПУ, портальных системах и автоматизированных модулях, где требуются высокая точность и большой ход перемещения.
Расшифровка артикула
Обозначение MGNR12RHML160TECHNIX содержит информацию о серии, типоразмере рельса, типе крепления каретки, классе точности и длине направляющей. Корректная расшифровка артикула упрощает подбор взаимозаменяемых рельсов и кареток для конкретного узла линейного перемещения.
- MG — компактная миниатюрная серия шариковых рельсовых направляющих.
- N — исполнение направляющей с нормальной шириной рельса.
- R — конструкция направляющей, рассчитанная на работу с каретками с креплением сверху.
- 12 — типоразмер по ширине рельса: 12 мм.
- H — высокий класс точности.
- M — модификация каретки/исполнения узла для улучшенного ресурса и жёсткости.
- L160 — номинальная длина рельса 1600 мм (160 см).
- TECHNIX — исполнение бренда TECHNIX, совместимое с линейной системой серии MG и внутренними стандартами качества.
Дополнительные буквы и цифры в конце артикула могут обозначать длину рельса (например: L1000 или L160, что эквивалентно длине направляющей в 1000 или 1600 мм), количество и тип кареток, особенности крепления и исполнения.
Конструкция и устройство

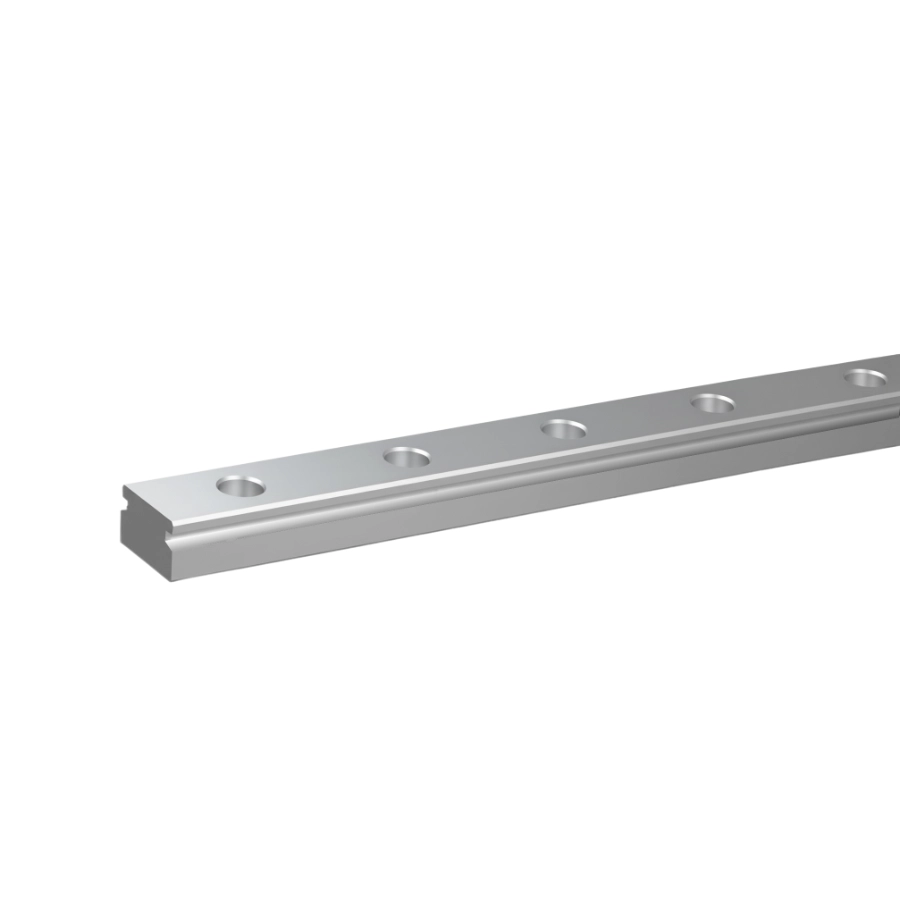

Линейная направляющая MGNR12RHML160TECHNIX представляет собой стальной профильный рельс с закалёнными дорожками качения, предназначенный для работы с миниатюрными шариковыми каретками серии MG с верхним креплением. Профиль дорожек формирует четырёхточечный контакт шариков кареток с рельсом, благодаря чему узел линейного перемещения воспринимает нагрузки в вертикальном и горизонтальном направлениях на протяжении всей длины 1600 мм. Монтажные отверстия с расточкой под головку винта обеспечивают надёжное крепление рельса к основанию и стабильность геометрии при длительной эксплуатации.
- Профильный рельс из закалённой стали с прецизионной обработкой дорожек качения.
- Четырёхточечный контакт шариков кареток и рельса для восприятия нагрузок во всех основных направлениях.
- Совместимость с каретками серии MG с креплением сверху (тип R).
- Постоянная высота профиля 8 мм при ширине рельса 12 мм для оптимального соотношения жёсткости и компактности.
- Рельс рассчитан на регулярную смазку через систему кареток, что повышает ресурс и обеспечивает плавный ход по всей длине L160.
Размерный ряд серии MGN
Ниже приведена таблица всех типоразмеров миниатюрных рельсовых направляющих серии MG с креплением каретки сверху. Текущий товар MGNR12RHML160TECHNIX выделен.
Технические параметры и условия эксплуатации

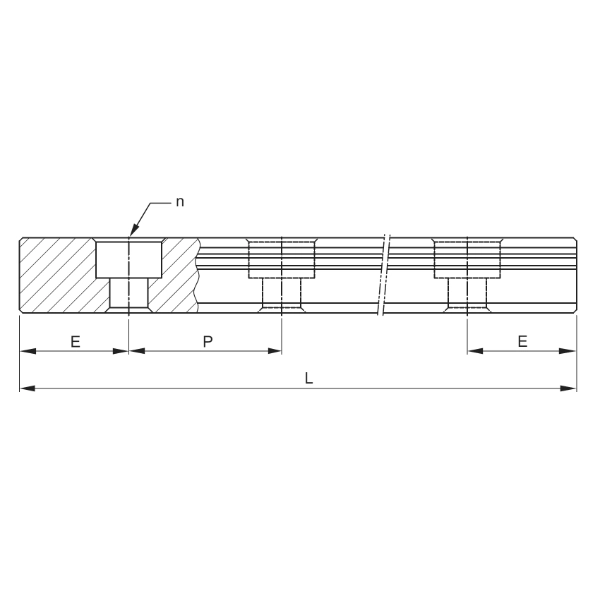

Линейная направляющая MGNR12RHML160TECHNIX рассчитана на точное перемещение кареток по рельсу шириной 12 мм и высотой профиля 8 мм на длине 1600 мм. Монтажные отверстия с диаметром 3,5 мм и расточкой под головку винта 6,0 мм расположены с шагом 25 мм, а отступы от торцов рельса до первых отверстий составляют 10 мм, что облегчает интеграцию направляющей в длинноходовые оси. Для обеспечения ресурса важно использовать ровную базовую поверхность, соблюдать рекомендуемый шаг крепёжных винтов и регулярно подавать смазку через каретки.
- Серия: MG (компактная), миниатюрная шариковая рельсовая направляющая.
- Ширина направляющей Wr: 12 мм; высота Hr: 8 мм.
- Тип крепления каретки: R (сверху), крепёж каретки через верхние резьбовые отверстия.
- Диаметр отверстия под винт d: 3,5 мм; диаметр расточки D: 6,0 мм.
- Межцентровое расстояние отверстий P: 25 мм; отступ E1/E2: 10,0 мм.
- Длина рельса L: 1600 мм.
- Условия эксплуатации: работа в защищённых от абразивной пыли и стружки зонах, с регулярным контролем смазки и состояния узла линейного перемещения.
Применяемость
Направляющая MGNR12RHML160TECHNIX применяется в длинноходовых линейных осях, где требуется сочетание высокой точности, жёсткости и существенного хода перемещения. Фиксированная длина 1600 мм делает её удобным решением для портальных систем, продольных осей станков с ЧПУ, транспортных и позиционирующих модулей в автоматизированных линиях. Конструкция профильного рельса и кареток серии MG обеспечивает плавное движение и стабильную работу на протяжённых участках.
- Продольные оси станков с ЧПУ и портальных систем.
- Линейные модули и порталы с ходом до 1600 мм.
- Транспортные и подающие модули в сборочных и упаковочных линиях.
- Измерительные и испытательные установки с большим ходом каретки.
- Робототехнические и специальные системы, где требуется длинная компактная направляющая с шириной 12 мм.
Аналоги
По типоразмеру и назначению направляющая MGNR12RHML160TECHNIX имеет аналоги среди миниатюрных рельсовых направляющих других производителей с шириной рельса 12 мм и сопоставимой длиной. При подборе замены необходимо учитывать не только габариты, но и схему крепления кареток, а также допускаемые нагрузки и условия эксплуатации.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
MGNR12RHMTECHNIX поставляется с длиной рельса, подбираемой под задачу (до 4000 мм), тогда как MGNR12RHML160TECHNIX имеет фиксированную длину 1600 мм. Это удобно, когда в проекте заранее задан ход оси и требуется стандартное решение без дополнительной обрезки рельса.
Основание под рельс должно быть обработано и выровнено в пределах допусков по плоскостности. Направляющую устанавливают по базовой кромке или разметке, равномерно затягивая крепёжные винты через отверстия диаметром 3,5 мм с расточкой 6,0 мм и шагом 25 мм. После монтажа проверяют плавность хода кареток по всей длине 1600 мм и при необходимости корректируют натяжение.
Укорочение рельса возможно при соблюдении рекомендаций по обработке торцов и расположению монтажных отверстий. При необходимости изменения длины следует учитывать отступы E1/E2, сохранение шага отверстий и допустимые нагрузки, а также свериться с технической документацией.
Рекомендуется использовать смазочные материалы, предназначенные для линейных направляющих, с регулярным обновлением смазки через каретки в зависимости от пробега и условий среды. Важно защищать рельс и каретки от абразивной пыли и стружки, контролировать люфт и шум при перемещении и соблюдать регламентные интервалы обслуживания.
Конструкция дорожек качения с четырёхточечным контактом позволяет применять направляющую в горизонтальных, вертикальных и наклонных осях. При этом необходимо выбирать число кареток, схему их расположения и режим эксплуатации с учётом фактических нагрузок и моментов.
