О товаре

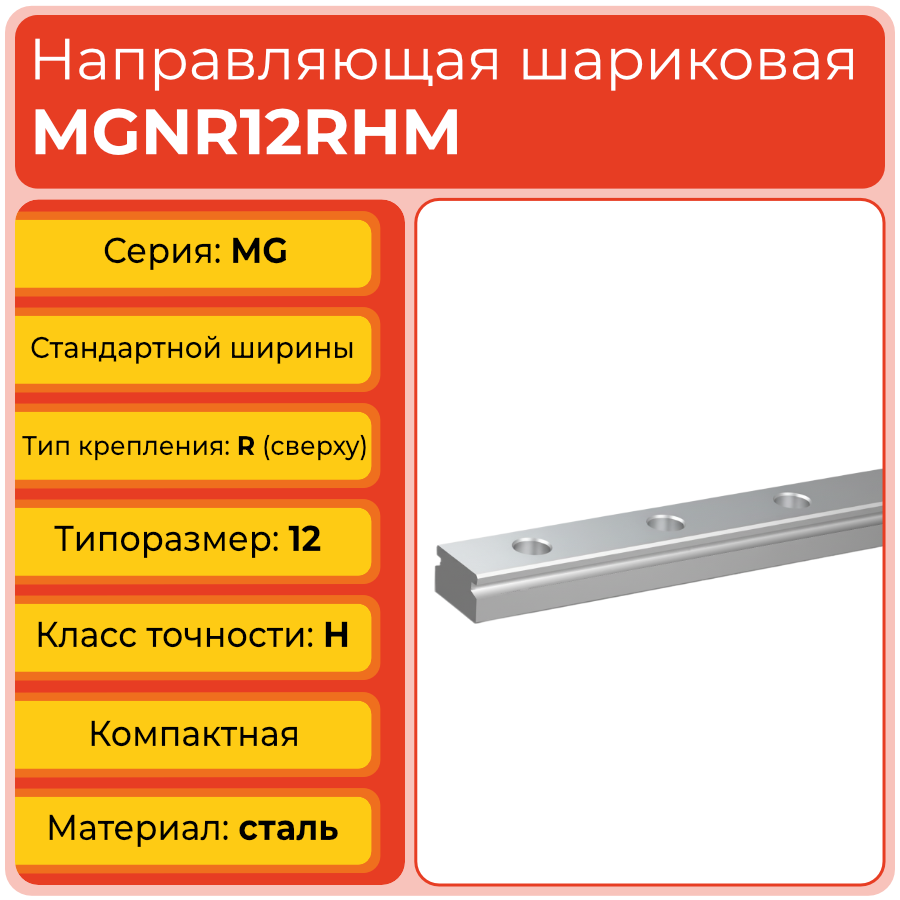

Линейная направляющая MGNR12RHMTECHNIX — шариковая миниатюрная рельсовая направляющая компактной серии MG с рельсом шириной 12 мм и низким профилем 8 мм. Конструкция направляющей обеспечивает точное линейное перемещение кареток серии MG в компактных осях станков с ЧПУ, 3D‑принтеров и автоматизированных модулей, где важны жёсткость, повторяемость позиционирования и экономия монтажного пространства.

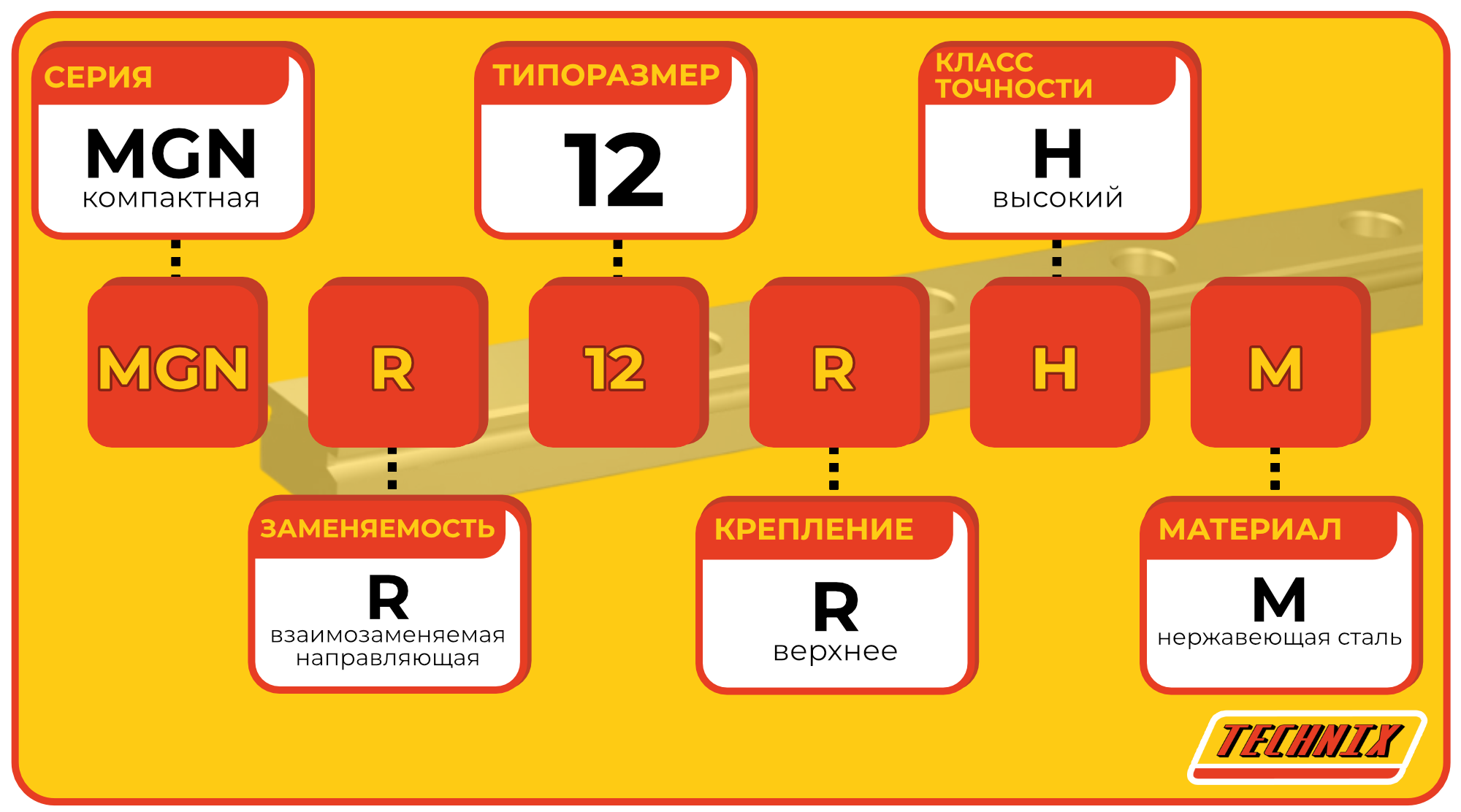

Расшифровка артикула
Обозначение MGNR12RHMTECHNIX кодирует серию, типоразмер рельса, тип крепления каретки, класс точности и исполнение направляющей. Понимание структуры артикула упрощает подбор взаимозаменяемых рельсов и кареток в составе узла линейного перемещения.
- MG — компактная миниатюрная серия шариковых рельсовых направляющих.
- N — исполнение направляющей с нормальной шириной рельса.
- R — базовый тип каретки с креплением сверху через резьбовые отверстия.
- 12 — типоразмер по ширине рельса: 12 мм.
- H — высокий класс точности.
- M — модификация каретки (исполнение с оптимизированной геометрией и ресурсом).
- TECHNIX — исполнение бренда TECHNIX, совместимое с линейной системой серии MG и внутренними стандартами качества.
Дополнительные буквы и цифры в конце артикула могут обозначать длину рельса (например: L1000, что эквивалентно длине направляющей в 1000 мм или 100 см), количество и тип кареток, особенности крепления и исполнения.
Конструкция и устройство

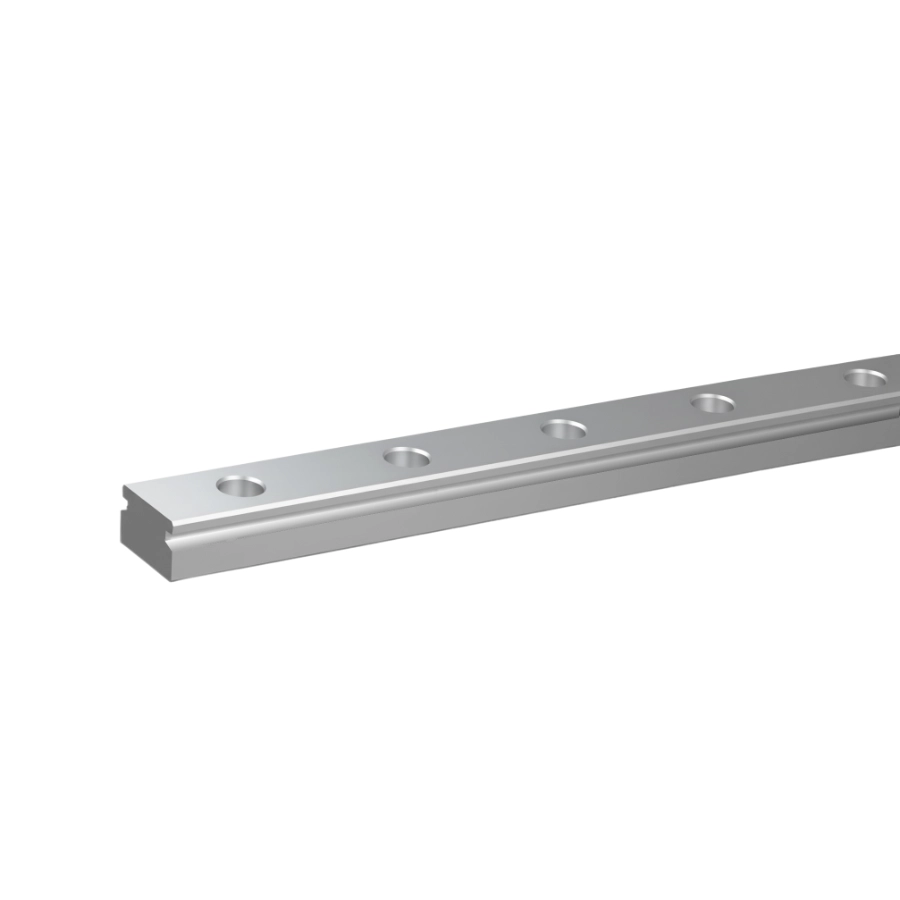

Линейная направляющая MGNR12RHMTECHNIX представляет собой стальной профильный рельс с закалёнными дорожками качения, рассчитанный на работу с миниатюрными шариковыми каретками серии MG с верхним креплением. Профиль дорожек формирует четырёхточечный контакт шариков каретки с рельсом, благодаря чему узел линейного перемещения воспринимает нагрузки в вертикальном и горизонтальном направлениях при компактных габаритах. Монтажные отверстия с расточкой под головку винта и предусмотренные каналы смазки в каретках обеспечивают надёжное крепление и стабильную работу направляющей на протяжении всего ресурса.
- Профильный рельс из закалённой стали с прецизионной обработкой дорожек качения.
- Четырёхточечный контакт шариков каретки и рельса для восприятия нагрузок в разных направлениях.
- Конструкция для работы с каретками серии MG с креплением сверху (тип R).
- Компактный профиль рельса с низкой высотой для применения в стеснённых монтажных зонах.
- Рельс рассчитан на регулярную смазку через систему кареток, что повышает ресурс и сохраняет плавность хода.
Размерный ряд серии MGN
Ниже приведена таблица всех типоразмеров миниатюрных рельсовых направляющих серии MG с креплением каретки сверху. Текущий товар MGNR12RHMTECHNIX выделен.
Технические параметры и условия эксплуатации

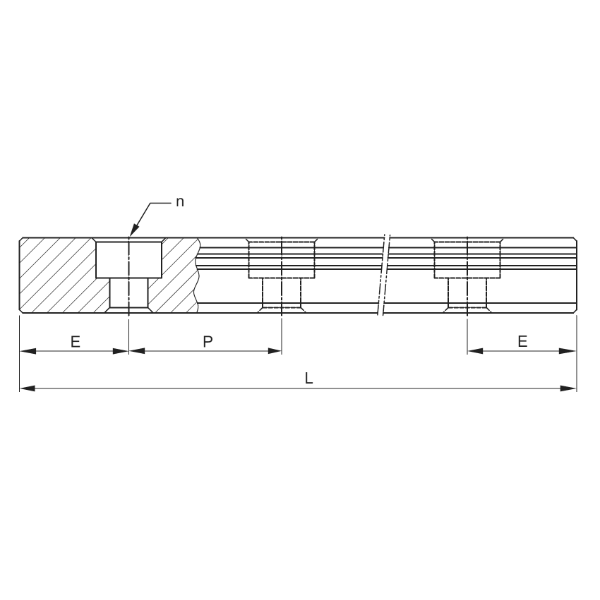

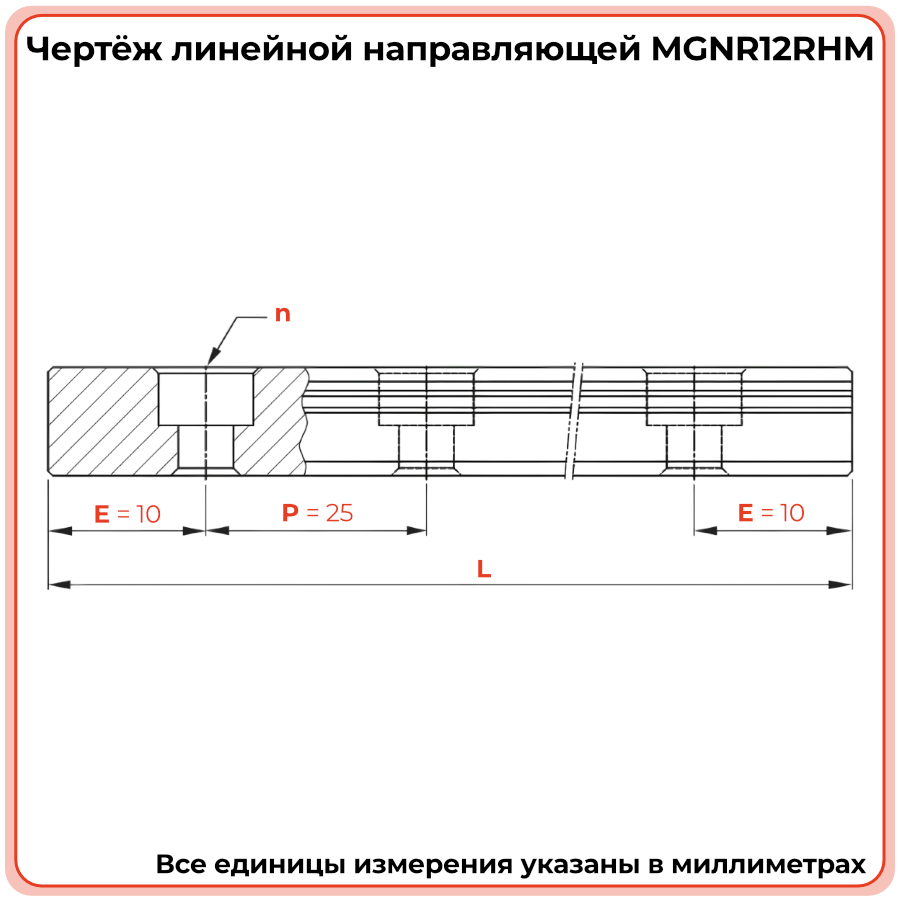

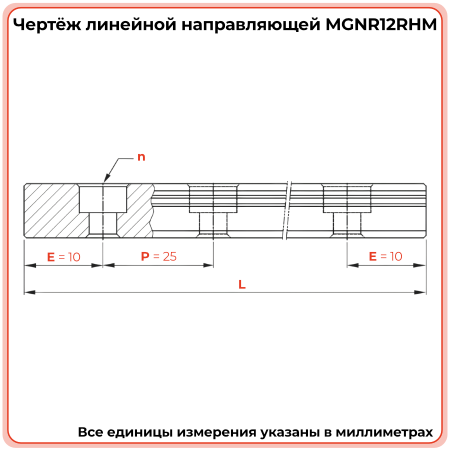

Линейная направляющая MGNR12RHMTECHNIX рассчитана на точное перемещение кареток по рельсу шириной 12 мм при компактной высоте профиля 8 мм. Монтажные отверстия с диаметром 3,5 мм и расточкой под головку винта 6,0 мм расположены с шагом 25 мм, а отступы от торцов рельса до первых отверстий составляют 10 мм, что облегчает врезку направляющей в стандартные посадочные места. Для достижения расчётного ресурса необходимо использовать ровную базовую поверхность, соблюдать рекомендованный шаг крепёжных винтов и обеспечивать регулярную смазку дорожек качения через каретки.
- Серия: MG (компактная), миниатюрная шариковая рельсовая направляющая.
- Ширина направляющей Wr: 12 мм; высота Hr: 8 мм.
- Тип крепления каретки: R (сверху), крепёж каретки через верхние резьбовые отверстия.
- Диаметр отверстия под винт d: 3,5 мм; диаметр расточки D: 6,0 мм.
- Межцентровое расстояние отверстий P: 25 мм; отступ E1/E2: 10 мм.
- Максимальная длина рельса L max: до 4000 мм (стандартные длины поставляются по запросу или с указанием L‑размера в артикулах).
- Условия эксплуатации: работа в зонах без абразивной пыли и стружки, с защитой от коррозионно‑активных сред и соблюдением регулярного обслуживания узла.
Применяемость
Направляющая MGNR12RHMTECHNIX применяется в компактных линейных осях с умеренной нагрузкой и повышенными требованиями к точности позиционирования. Небольшая высота рельса и работа с каретками с верхним креплением делают данное исполнение удобным для настольных станков с ЧПУ, 3D‑принтеров, измерительных и лабораторных систем, а также лёгких автоматизированных линий. Конструкция с четырёхточечным контактом обеспечивает стабильную работу при возможных изменениях направления нагрузки и вибрациях.
- Линейные оси компактных фрезерных, гравировальных и сверлильных станков с ЧПУ.
- Механика 3D‑принтеров, плоттеров и настольных автоматизированных комплексов.
- Лабораторные и измерительные стенды, оптические и позиционирующие системы.
- Лёгкие сборочные и тестовые линии, транспортные модули с малой и средней нагрузкой.
- Робототехнические и учебные установки, где важны компактность и точность перемещений.
Аналоги
По типоразмеру и области применения направляющая MGNR12RHMTECHNIX имеет аналоги среди миниатюрных рельсовых направляющих других производителей. При подборе замены важно сверять не только ширину рельса, но и высоту профиля, схему крепления кареток и допускаемые нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Основание под рельс должно быть обработано и выровнено в соответствии с допусками плоскостности. Направляющую устанавливают по базовой кромке или разметке, последовательно затягивая винты диаметром 3,5 мм с учётом расточки 6,0 мм и шагом 25 мм. После монтажа рельса проверяют плавность хода каретки по всей длине и при необходимости корректируют натяжение.
Возможность прямой замены зависит от совпадения ширины рельса 12 мм, высоты профиля 8 мм, расстояний между отверстиями и отступов E1/E2. Перед заменой рекомендуется сверить каталожные размеры и схему крепления с установленной направляющей и при необходимости скорректировать базовые поверхности или крепёж.
Типоразмер 12 мм обеспечивает баланс между компактностью и жёсткостью по сравнению с более узкими рельсами 7 и 9 мм и более широкими исполнениями 15 мм. Это позволяет использовать MGNR12RHMTECHNIX в осях с повышенными требованиями к точности при сохранении небольших габаритов узла.
Рекомендуется применять смазочные материалы, предназначенные для линейных направляющих, с периодическим обновлением смазки в зависимости от режима работы и условий среды. Необходимо защищать рельс и каретки от абразивной пыли и стружки, контролировать люфт и шум при перемещении и соблюдать регламентные интервалы обслуживания.
Конструкция дорожек качения с четырёхточечным контактом позволяет применять направляющую в горизонтальных, вертикальных и наклонных осях. При этом следует выбирать типоразмер и длину с учётом фактических нагрузок, моментов и требований к ресурсу узла.
