О товаре
Линейная направляющая MGNR15HL160TECHNIX — шариковая миниатюрная рельсовая направляющая компактной серии MG с рельсом шириной 15 мм, высотой профиля 10 мм и рабочей длиной 1600 мм. Направляющая рассчитана на работу с каретками серии MG с верхним креплением и используется в протяжённых линейных осях станков с ЧПУ, портальных систем и автоматизированных модулей, где требуются высокая жёсткость и большой ход перемещения.
Расшифровка артикула
Обозначение MGNR15HL160TECHNIX кодирует серию, типоразмер рельса, тип каретки, класс точности и длину направляющей. Такая структура артикула облегчает подбор взаимозаменяемых рельсов и кареток в составе силовых и портальных осей.
- MG — компактная миниатюрная серия шариковых рельсовых направляющих.
- N — исполнение направляющей с нормальной шириной рельса.
- R — конструкция направляющей, рассчитанная на работу с каретками с креплением сверху.
- 15 — типоразмер по ширине рельса: 15 мм.
- H — высокий класс точности.
- L160 — номинальная длина рельса 1600 мм (160 см).
- TECHNIX — исполнение бренда TECHNIX, совместимое с линейной системой серии MG и внутренними стандартами качества.
Дополнительные буквы и цифры в конце артикула могут обозначать длину рельса (например: L160 или L1000, что эквивалентно длине направляющей 1600 или 1000 мм), количество и тип кареток, особенности крепления и исполнения.
Конструкция и устройство

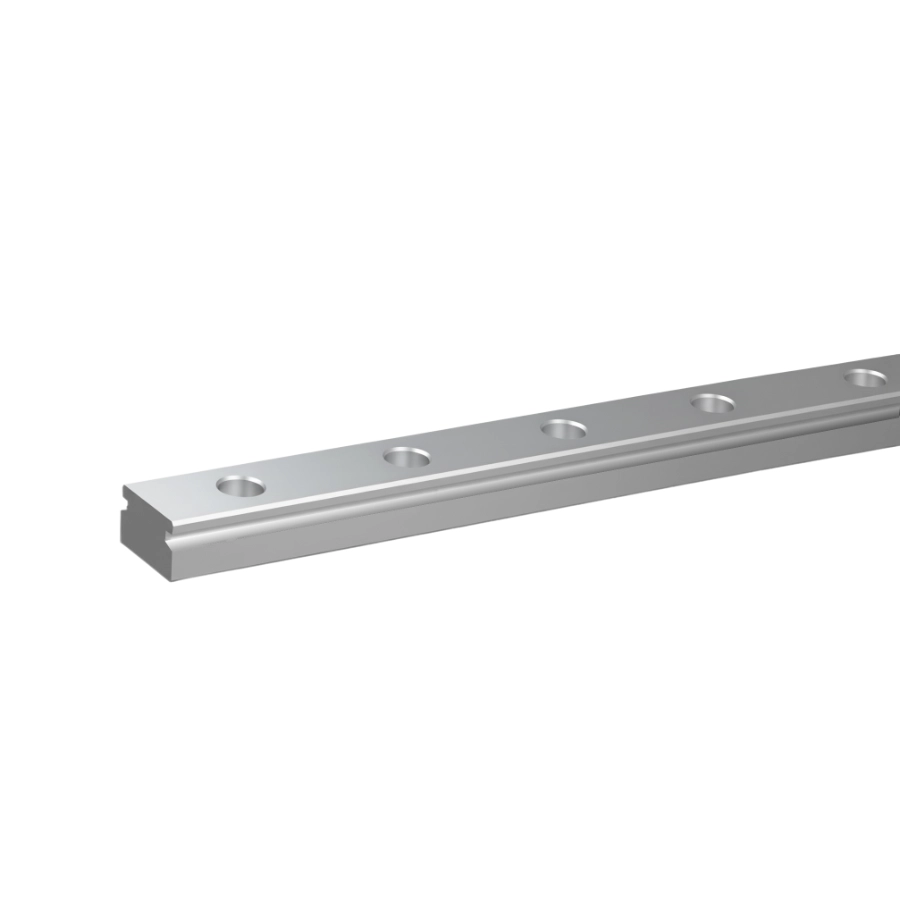

Линейная направляющая MGNR15HL160TECHNIX представляет собой стальной профильный рельс с закалёнными дорожками качения, рассчитанный на работу с шариковыми каретками серии MG с верхним креплением. Профиль дорожек формирует четырёхточечный контакт шариков кареток с рельсом, что позволяет узлу уверенно воспринимать нагрузки в вертикальном и горизонтальном направлениях на длине 1600 мм. Монтажные отверстия с расточкой под головку винта обеспечивают жёсткое крепление рельса к основанию и стабильность геометрии при длительной эксплуатации.
- Профильный рельс из закалённой стали с прецизионной обработкой дорожек качения.
- Четырёхточечный контакт шариков кареток и рельса для восприятия нагрузок во всех основных направлениях.
- Совместимость с каретками серии MG с верхним креплением (тип R).
- Высота профиля 10 мм при ширине рельса 15 мм для повышенной жёсткости оси.
- Рельс рассчитан на регулярную смазку через систему кареток, что обеспечивает плавный ход по всей длине L160.
Размерный ряд серии MGN
Ниже приведена таблица всех типоразмеров миниатюрных рельсовых направляющих серии MG с креплением каретки сверху. Текущий товар MGNR15HL160TECHNIX выделен.
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
Технические параметры и условия эксплуатации

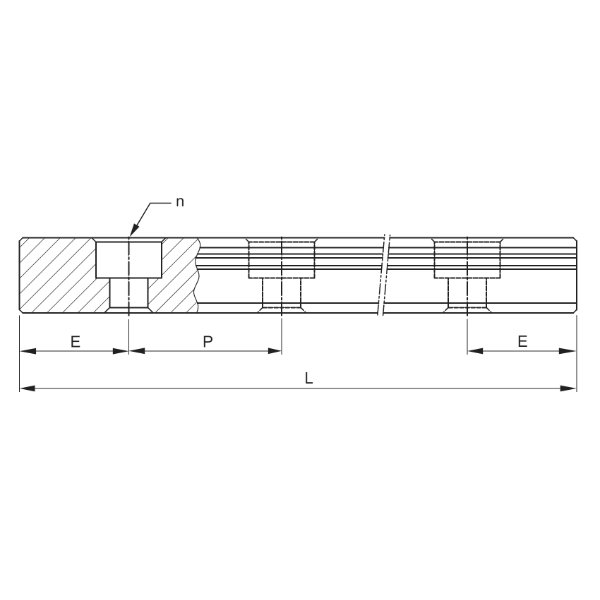

Линейная направляющая MGNR15HL160TECHNIX рассчитана на точное перемещение кареток по рельсу шириной 15 мм и высотой профиля 10 мм на длине 1600 мм.[file:22] Монтажные отверстия с диаметром 3,5 мм и расточкой под головку винта 6,0 мм расположены с шагом 40 мм, а отступы от торцов рельса до первых отверстий составляют 12 мм, что обеспечивает жёсткое крепление рельса на протяжённых участках оси. Для достижения расчётного ресурса необходимо обеспечить ровную базовую поверхность, правильный шаг крепёжных винтов и регулярную смазку дорожек качения через каретки.
- Серия: MG (компактная), миниатюрная шариковая рельсовая направляющая.
- Ширина направляющей Wr: 15 мм; высота Hr: 10 мм.
- Тип крепления каретки: R (сверху), крепёж каретки через верхние резьбовые отверстия.
- Диаметр отверстия под винт d: 3,5 мм; диаметр расточки D: 6,0 мм.
- Межцентровое расстояние отверстий P: 40 мм; отступ E1/E2: 12,0 мм.
- Длина рельса L: 1600 мм.
- Условия эксплуатации: работа в защищённых от абразивной пыли и стружки зонах, с регулярным контролем смазки и состояния узла линейного перемещения.
Применяемость
Направляющая MGNR15HL160TECHNIX применяется в длинноходовых линейных осях с повышенными требованиями к жёсткости и точности позиционирования. Фиксированная длина 1600 мм делает её удобным решением для портальных и продольных осей станков с ЧПУ, транспортных и сборочных линий, а также робототехнических и измерительных систем. Конструкция профильного рельса и кареток серии MG обеспечивает плавный ход и стабильную работу при длительных циклах нагружения.
- Продольные и поперечные оси станков с ЧПУ и портальных систем.
- Линейные модули подачи и позиционирования с ходом до 1600 мм.
- Транспортные, сборочные и упаковочные линии с протяжёнными перемещениями.
- Измерительные и испытательные стенды, требующие стабильной геометрии на большой длине.
- Робототехнические и специальные установки, где требуется длинная компактная направляющая шириной 15 мм.
Аналоги
По типоразмеру и назначению направляющая MGNR15HL160TECHNIX имеет аналоги среди миниатюрных рельсовых направляющих других производителей с шириной рельса 15 мм и сопоставимой длиной. При подборе замены важно учитывать габариты, схему крепления кареток, шаг отверстий и допускаемые нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
MGNR15HTECHNIX поставляется с длиной рельса, подбираемой под задачу (до 4000 мм), а MGNR15HL160TECHNIX имеет фиксированную длину 1600 мм. Фиксированное исполнение удобно, когда в проекте заранее задан ход оси и требуется стандартное решение без дополнительной обрезки рельса.
Основание под рельс должно быть обработано и выровнено в пределах допусков по плоскостности. Направляющую устанавливают по базовой кромке или разметке, равномерно затягивая крепёжные винты через отверстия диаметром 3,5 мм с расточкой 6,0 мм и шагом 40 мм по всей длине 1600 мм. После монтажа проверяют плавность хода кареток по всей длине и при необходимости корректируют натяжение.
Укорочение рельса возможно при соблюдении рекомендаций по обработке торцов и расположению монтажных отверстий. При изменении длины важно сохранять отступы E1/E2 и шаг P, а также учитывать допускаемые нагрузки и жёсткость узла.
Следует использовать смазочные материалы для линейных направляющих, регулярно обновляя смазку через каретки в зависимости от пробега и условий среды. Важно защищать рельс и каретки от абразивной пыли и стружки, контролировать люфт и шум при перемещении и соблюдать регламентные интервалы обслуживания.
Конструкция дорожек качения с четырёхточечным контактом позволяет применять направляющую в горизонтальных, вертикальных и наклонных осях. При этом необходимо выбирать число кареток, схему их расположения и режим работы с учётом фактических нагрузок, моментов и требуемого ресурса.
