О товаре

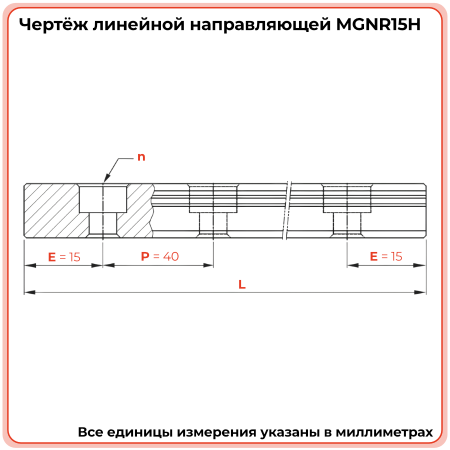

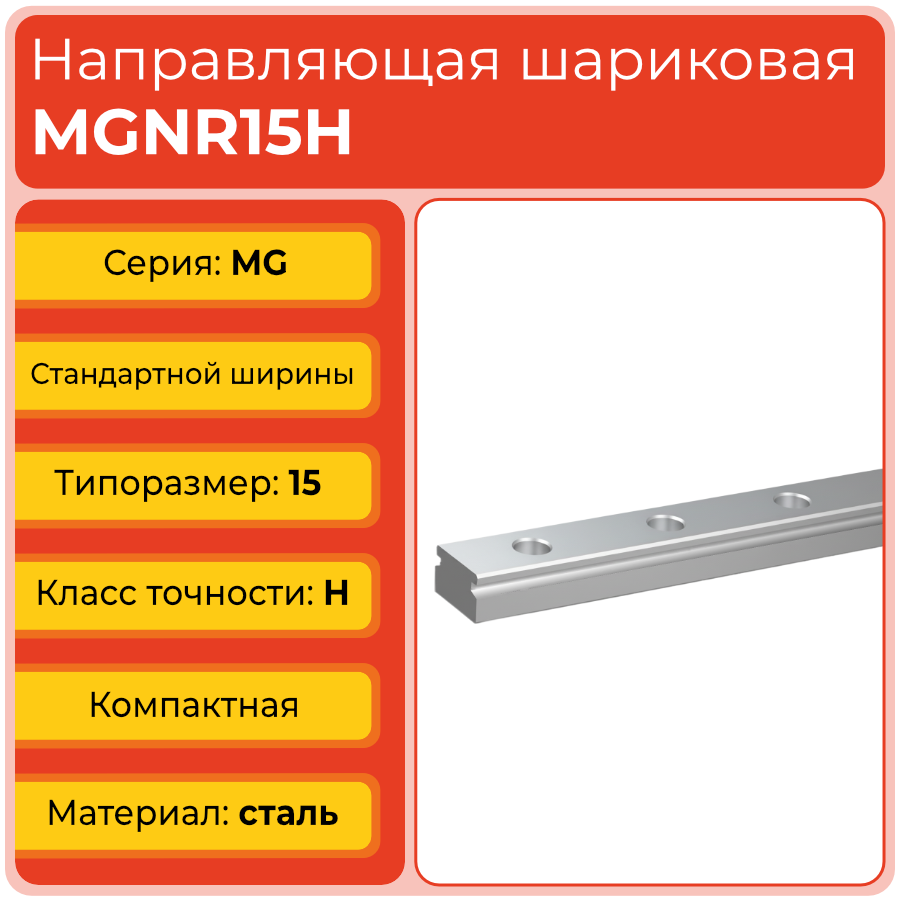

Линейная направляющая MGNR15HTECHNIX — шариковая миниатюрная рельсовая направляющая компактной серии MG с рельсом шириной 15 мм и высотой профиля 10 мм. Направляющая рассчитана на работу с каретками серии MG с верхним креплением и применяется в линейных осях станков с ЧПУ, портальных системах и автоматизированных модулях, где требуется повышенная жёсткость при сохранении умеренных габаритов узла линейного перемещения.

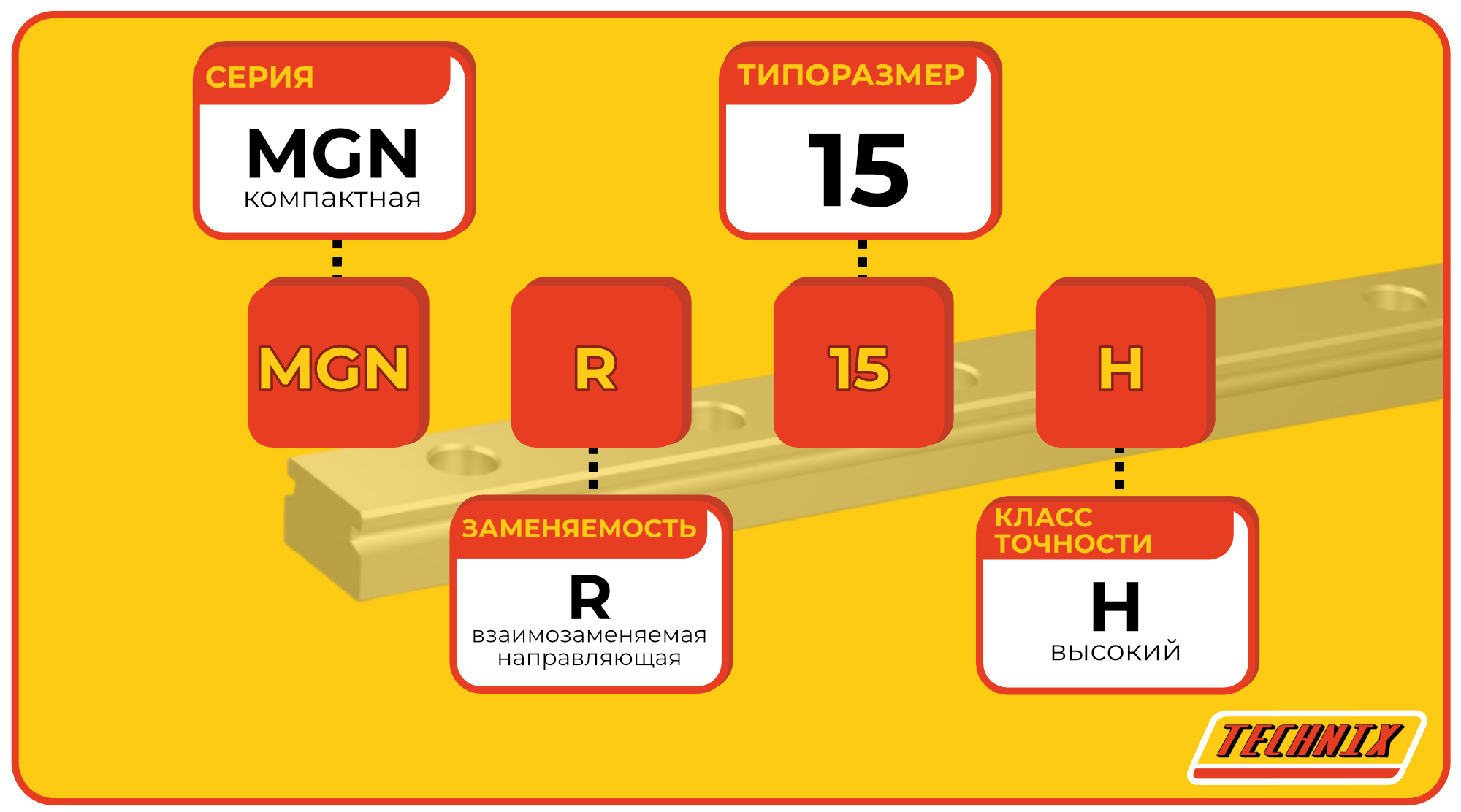

Расшифровка артикула
Обозначение MGNR15HTECHNIX отражает серию направляющей, типоразмер рельса, тип каретки и класс точности. Понимание структуры артикула упрощает подбор взаимозаменяемых рельсов и кареток в составе узлов линейного перемещения.
- MG — компактная миниатюрная серия шариковых рельсовых направляющих.
- N — исполнение направляющей с нормальной шириной рельса.
- R — конструкция направляющей, рассчитанная на работу с каретками с креплением сверху.
- 15 — типоразмер по ширине рельса: 15 мм.
- H — высокий класс точности.
- TECHNIX — исполнение бренда TECHNIX, совместимое с линейной системой серии MG и внутренними стандартами качества.
Дополнительные буквы и цифры в конце артикула могут обозначать длину рельса (например: L160, L1000 и т.п.), количество и тип кареток, особенности крепления и исполнения.
Конструкция и устройство

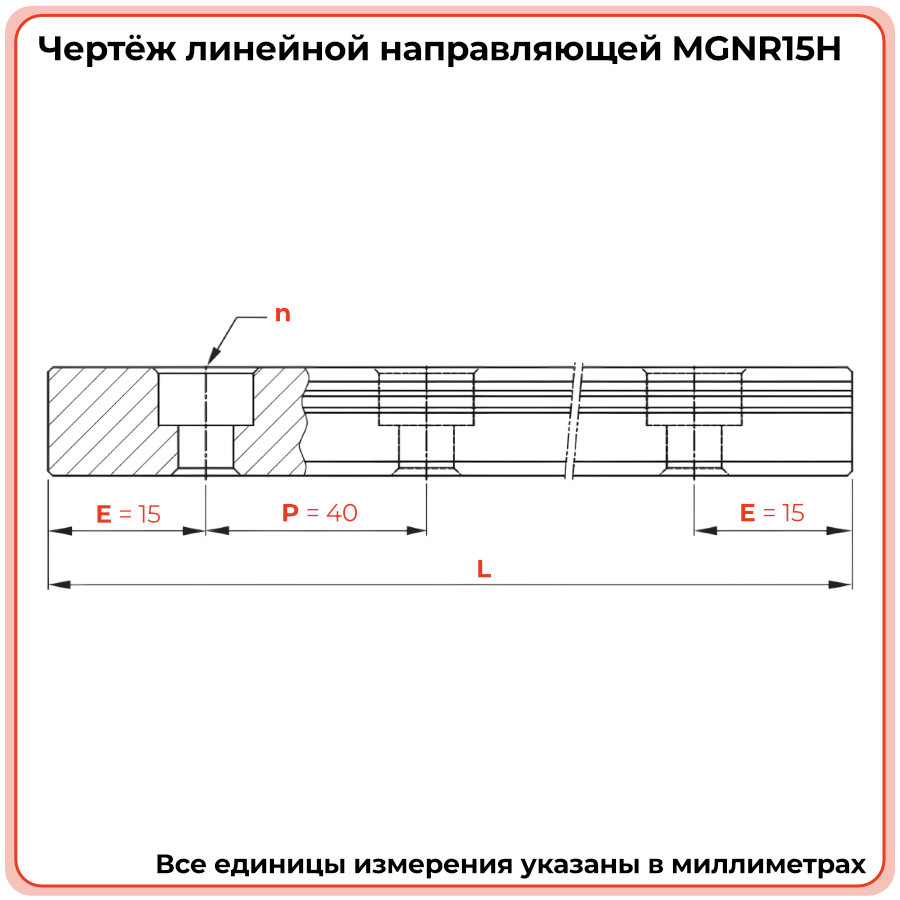

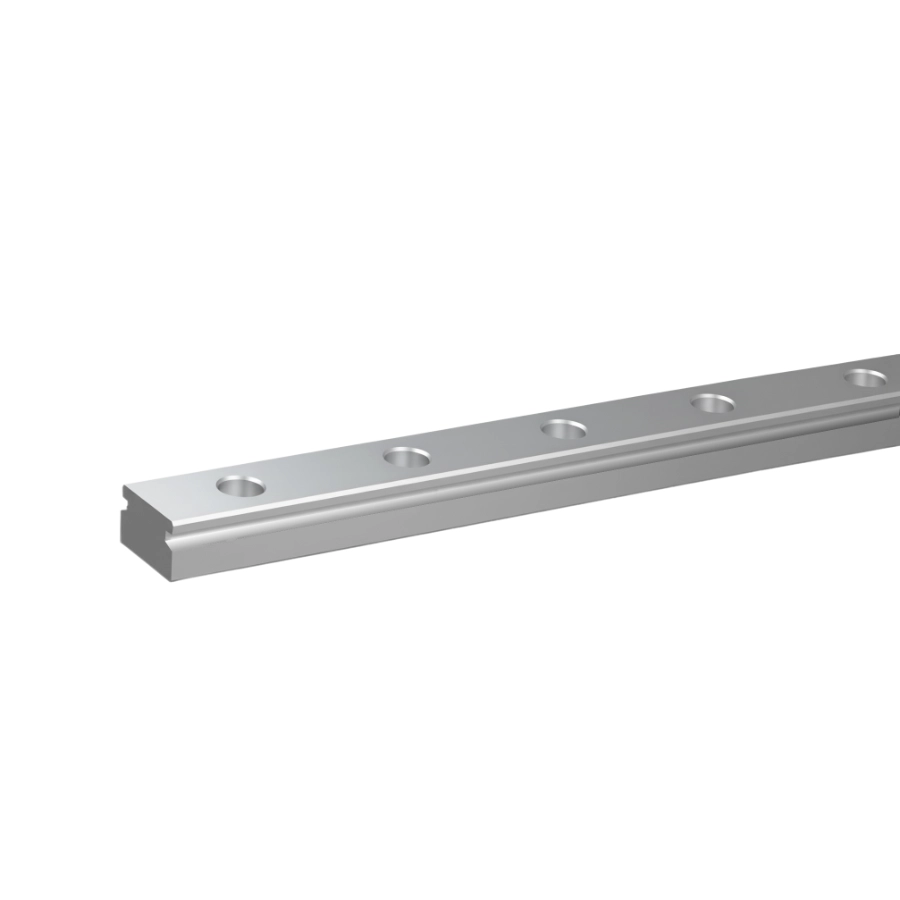

Линейная направляющая MGNR15HTECHNIX представляет собой стальной профильный рельс с закалёнными дорожками качения, предназначенный для работы с шариковыми каретками серии MG с верхним креплением. Геометрия дорожек обеспечивает четырёхточечный контакт шариков кареток с рельсом, благодаря чему узел линейного перемещения уверенно воспринимает нагрузки в вертикальном и горизонтальном направлениях. Монтажные отверстия с расточкой под головку винта обеспечивают жёсткое крепление рельса к основанию и стабильность геометрии при длительной эксплуатации.
- Профильный рельс из закалённой стали с прецизионной обработкой дорожек качения.
- Четырёхточечный контакт шариков кареток и рельса для восприятия нагрузок во всех основных направлениях.
- Совместимость с каретками серии MG с креплением сверху (тип R).
- Высота профиля 10 мм при ширине рельса 15 мм для повышенной жёсткости узла.
- Рельс рассчитан на регулярную смазку через систему кареток для увеличения ресурса и сохранения плавности хода.
Размерный ряд серии MGN
Ниже приведена таблица всех типоразмеров миниатюрных рельсовых направляющих серии MG с креплением каретки сверху. Текущий товар MGNR15HTECHNIX выделен.
Технические параметры и условия эксплуатации

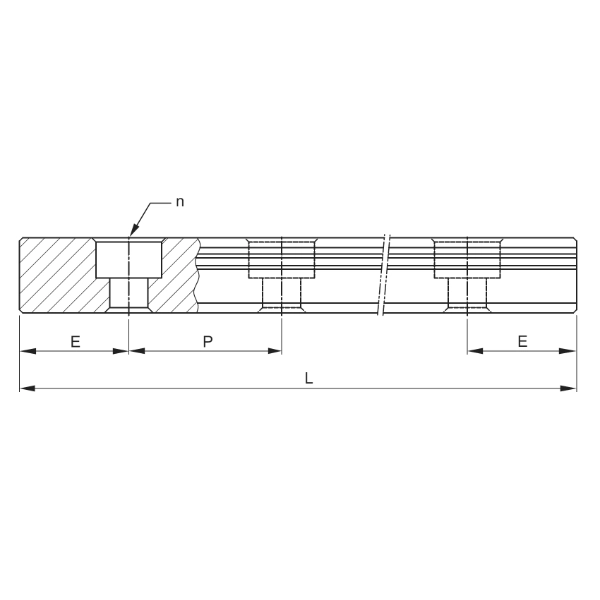

Линейная направляющая MGNR15HTECHNIX рассчитана на точное перемещение кареток по рельсу шириной 15 мм при высоте профиля 10 мм. Монтажные отверстия с диаметром 3,5 мм и расточкой под головку винта 6,0 мм расположены с шагом 40 мм, а отступы от торцов рельса до первых отверстий составляют 12 мм, что упрощает интеграцию направляющей в силовые и портальные оси. Для достижения расчётного ресурса необходимо обеспечить ровную базовую поверхность, правильный шаг крепёжных винтов и регулярную смазку дорожек качения через каретки.
- Серия: MG (компактная), миниатюрная шариковая рельсовая направляющая.
- Ширина направляющей Wr: 15 мм; высота Hr: 10 мм.
- Тип крепления каретки: R (сверху), крепёж каретки через верхние резьбовые отверстия.
- Диаметр отверстия под винт d: 3,5 мм; диаметр расточки D: 6,0 мм.
- Межцентровое расстояние отверстий P: 40 мм; отступ E1/E2: 12,0 мм.
- Максимальная длина рельса L max: до 4000 мм (стандартные длины подбираются по требуемому ходу оси).
- Условия эксплуатации: работа в защищённых от абразивной пыли и стружки зонах, с регулярным обслуживанием и контролем состояния узла линейного перемещения.
Применяемость
Направляющая MGNR15HTECHNIX применяется в линейных осях с повышенными требованиями к жёсткости и устойчивости при нагрузке, но с ограничениями по габаритам. Типоразмер 15 мм подходит для портальных осей станков с ЧПУ, продольных модулей подачи, транспортных и сборочных линий, а также для робототехнических и измерительных систем. Конструкция профильного рельса и кареток серии MG обеспечивает плавный ход и стабильную работу при длительной нагрузке и многократных циклах.
- Портальные и продольные оси станков с ЧПУ и обрабатывающих центров.
- Линейные модули подачи и позиционирования с увеличенными нагрузками.
- Транспортные, сборочные и упаковочные линии.
- Робототехнические, испытательные и измерительные стенды с большим числом циклов.
- Специализированные механизмы, где требуется компактная, но жёсткая рельсовая направляющая шириной 15 мм.
Аналоги
По типоразмеру и назначению направляющая MGNR15HTECHNIX имеет аналоги среди миниатюрных рельсовых направляющих других производителей с шириной рельса 15 мм. При подборе замены необходимо учитывать габариты, схему крепления кареток, шаг отверстий и допускаемые нагрузки.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Основание под рельс должно быть обработано и выровнено в пределах допусков по плоскостности. Направляющую устанавливают по базовой кромке или разметке, равномерно затягивая крепёжные винты через отверстия диаметром 3,5 мм с расточкой 6,0 мм и шагом 40 мм. После монтажа проверяют плавность хода кареток по всей длине и при необходимости корректируют натяжение.
Возможность прямой замены зависит от совпадения ширины рельса 15 мм, высоты профиля 10 мм, шагов и отступов монтажных отверстий, а также типа используемых кареток. Перед заменой рекомендуется сверить каталожные размеры и схему крепления с установленной направляющей и при необходимости скорректировать базовые поверхности или крепёж.
По сравнению с рельсами шириной 7, 9 или 12 мм направляющая 15 мм обеспечивает более высокую жёсткость и допускаемые нагрузки при всё ещё компактных габаритах. Это делает MGNR15HTECHNIX предпочтительным решением для осей с более тяжёлыми каретками и требовательными режимами работы.
Рекомендуется использовать смазочные материалы, предназначенные для линейных направляющих, с регулярным обновлением смазки через каретки согласно режиму работы и условиям среды. Важно защищать рельс и каретки от абразивной пыли и стружки, контролировать люфт и шум при перемещении и соблюдать регламентные интервалы обслуживания.
Конструкция дорожек качения с четырёхточечным контактом позволяет применять направляющую в горизонтальных, вертикальных и наклонных осях. При выборе длины рельса, числа и расположения кареток следует учитывать фактические нагрузки, моменты и требования к ресурсу узла.
