Линейная направляющая RGR25RP роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге

О товаре

Линейная направляющая RGR25RP TECHNIX — роликовый рельс серии RG размера 25 для систем линейного перемещения средней грузоподъёмности. Это решение для осей станков с ЧПУ, линейных модулей и промышленной автоматизации, где одновременно требуются жёсткость, высокая точность хода и надёжная работа в многосменном режиме.

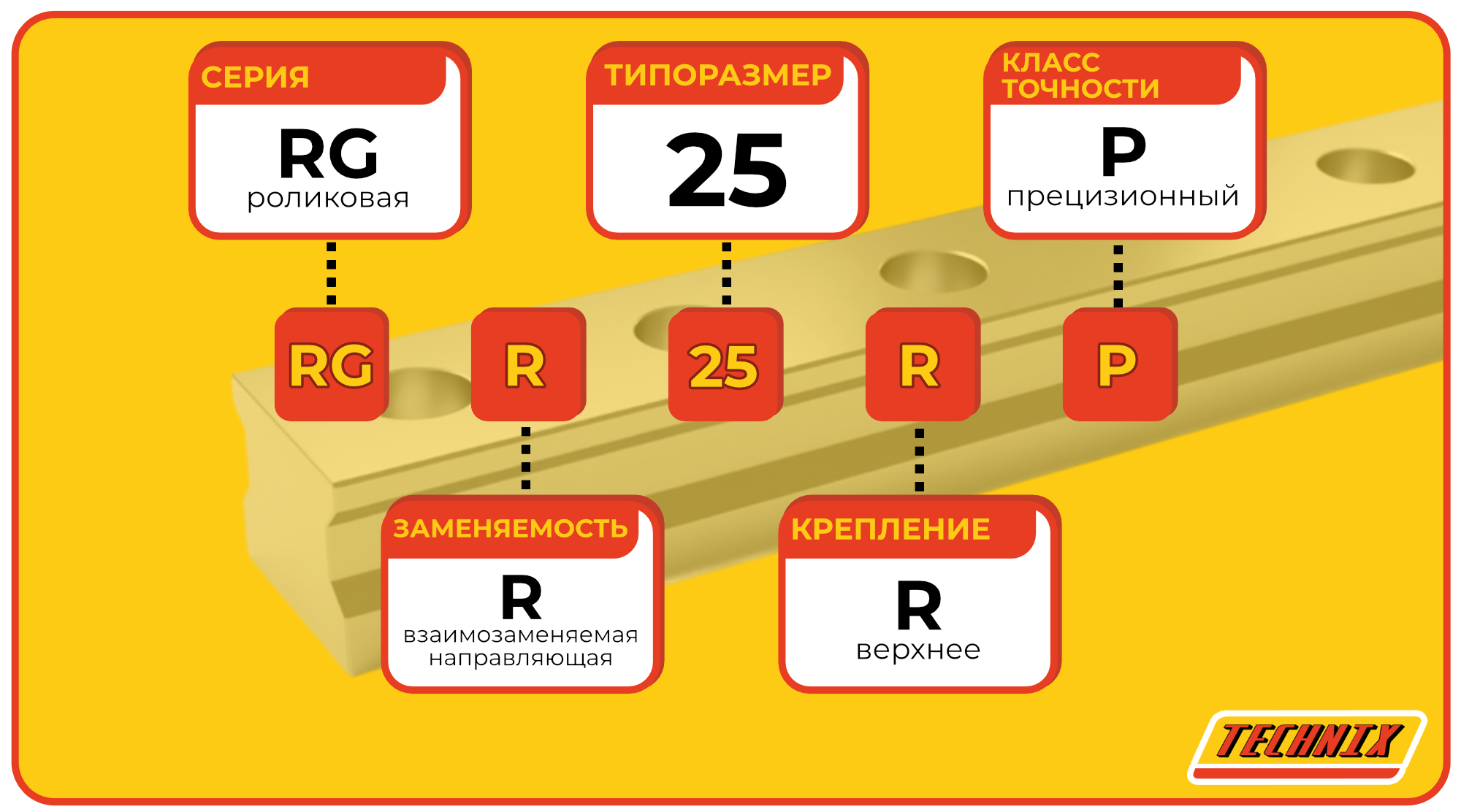

Расшифровка артикула

Маркировка RGR25RP позволяет по коду быстро понять основные параметры направляющей — серию, размер, вариант крепления и класс точности. Это упрощает подбор рельса под уже используемые каретки и помогает корректно сравнивать решения разных производителей.

• RG — роликовая серия линейных направляющих повышенной жёсткости и несущей способности.
• R — исполнение с верхним креплением и профилем, ориентированным на взаимозаменяемость с распространёнными стандартами.
• 25 — размер рельса; типичный выбор для осей средней грузоподъёмности и ходов.
• R — крепление рельса через сквозные отверстия под винты со стороны головки.
• P — прецизионный класс точности для высокоточных систем линейного перемещения.

Конструкция и устройство

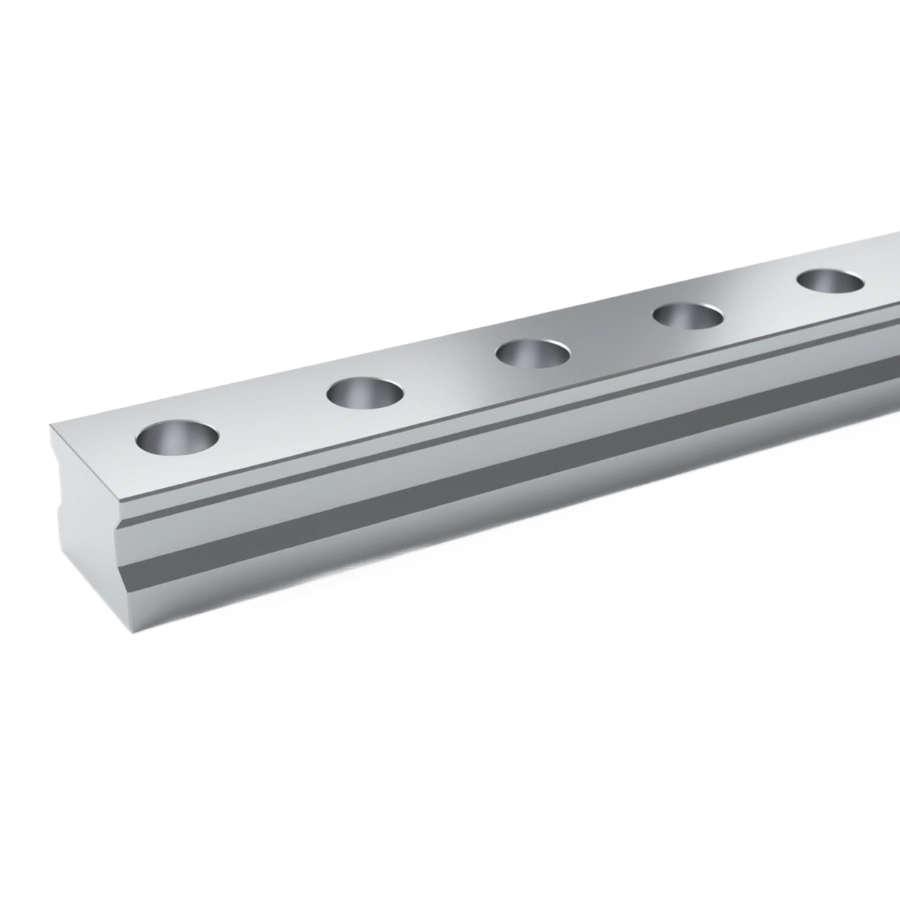

Направляющая RGR25RP — это закалённый стальной рельс с четырьмя прецизионно шлифованными дорожками готического профиля, по которым перемещаются ролики в каретках. Размер 25 даёт уже заметный запас жёсткости по сравнению с меньшими типоразмерами, при этом рельс остаётся достаточно компактным для большинства модульных конструкций.

• Стальной профиль с термообработкой и шлифованными дорожками для роликовых тел качения.
• Готический профиль дорожек обеспечивает многоточечный контакт ролика и равномерное распределение нагрузки.

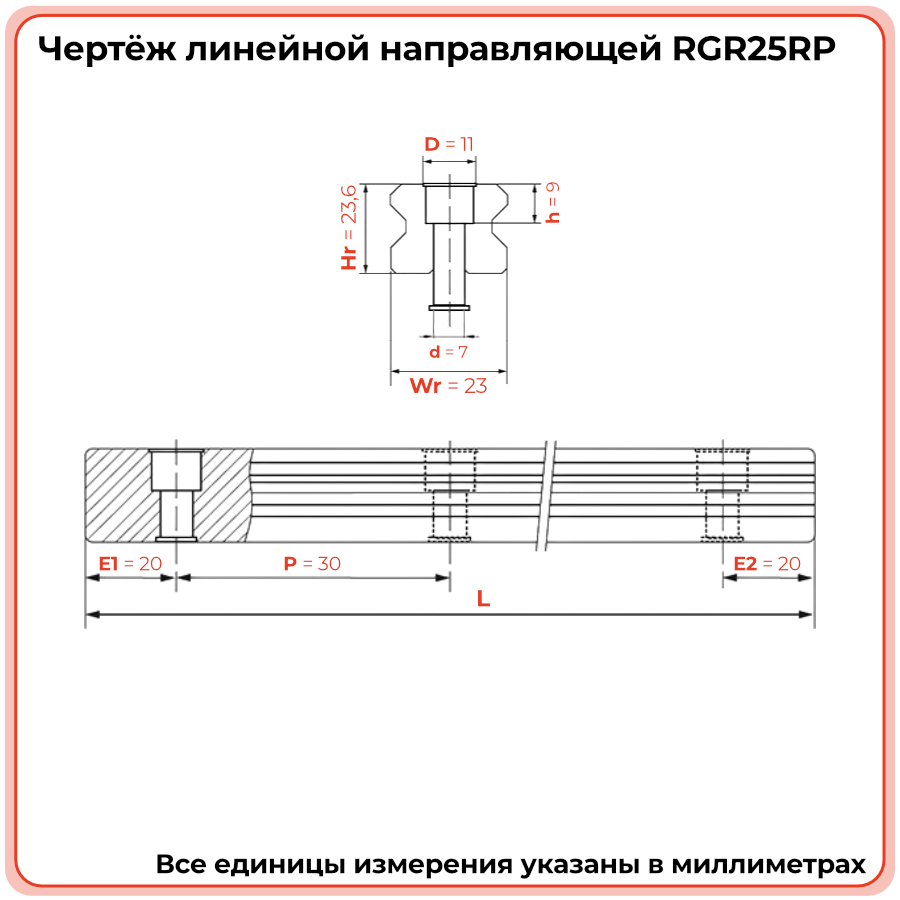

• Габариты рельса размера 25: ширина Wr 23 мм, высота Hr 23,6 мм — баланс между компактностью и несущей способностью.
• Крепёжные отверстия с потайной расточкой под головку винта: d 7 мм, D 11 мм, h 9 мм; шаг P 30 мм, расстояние до первого отверстия E1/E2 20 мм.
• Направляющая рассчитана на работу в паре с роликовыми каретками серии RG размера 25 с различным преднатягом и вариантами уплотнений.

Размерный ряд серии RGR

Серия RGR TECHNIX включает несколько типоразмеров роликовых направляющих с верхним креплением, что позволяет подобрать рельс под требуемые нагрузки и габариты конструкции. В таблице ниже модель RGR25RP выделена.

Технические параметры и условия эксплуатации

В составе узла линейного перемещения RGR25RP обеспечивает жёсткую опору для роликовых кареток размера 25 и стабильное позиционирование перемещаемых узлов. Прецизионный класс P предполагает повышенные требования к качеству монтажа и базовых поверхностей, но взамен даёт точный и повторяемый ход.

• Серия: RG, роликовые направляющие для промышленных и высокоточных систем.
• Размер: 25 — выбор для осей средней грузоподъёмности и диапазона ходов.
• Класс точности: P, прецизионный.
• Тип крепления: верхнее, через винты (d 7 мм, D 11 мм, h 9 мм; шаг P 30 мм; E1/E2 20 мм).
• Условия эксплуатации: ровная и жёсткая база, соблюдение допусков по плоскостности, аккуратная затяжка крепежа, регулярная смазка и защита от стружки и абразива.
• При проектировании рекомендуется учитывать статические и динамические нагрузки, крутящие моменты и длину консольных участков, а также подбирать каретки с подходящим преднатягом.

Применяемость

Линейная направляющая RGR25RP TECHNIX применяется в приводах линейного перемещения, где нужно сочетание несущей способности и высокой точности. Размер 25 часто выбирают для осей станков, портальных систем и автоматизированных линий, работающих в реальных производственных нагрузках.

• Оси X/Y/Z металлообрабатывающих и специализированных станков с ЧПУ.
• Линейные модули и портальные системы среднего формата.
• Сборочные и транспортные линии, манипуляторы и подающие устройства.
• Дозировочные, упаковочные и сортировочные комплексы в автоматизации.
• Робототехнические и мехатронные узлы, где требуется стабильный ход и жёсткая направляющая.

Аналоги

По габаритам и назначению направляющая RGR25RP TECHNIX относится к классу роликовых рельсов серии RG размера 25 и имеет сопоставимые модели у других производителей. Перечень ниже поможет ориентировочно подобрать замену, которую всё равно нужно проверить по каталогам.

При замене направляющих рекомендуется ориентироваться на официальные каталоги и при необходимости проводить тестовую установку на оборудовании.

Часто задаваемые вопросы

• Для каких задач лучше всего подходит RGR25RP?
  Этот рельс используют на осях средней грузоподъёмности — в станках с ЧПУ, линейных модулях, портальных системах и автоматизированных линиях, когда требуется сочетание жёсткости и высокой точности позиционирования.
• Можно ли заменить существующую направляющую другого производителя на RGR25RP без изменения посадочных мест?
  В ряде случаев рельсы серии RG размера 25 близки по габаритам к решениям других брендов, но для корректной замены нужно сверить ширину и высоту рельса, шаг и расположение крепёжных отверстий, а также подобрать совместимые каретки.
• Какие требования к монтажу и обслуживанию направляющих RGR25RP?
  Основание должно быть обработано по плоскостности и прямолинейности, рельс устанавливают на базовую грань и равномерно притягивают винтами с контролем прямолинейности. Для сохранения ресурса необходимо регулярно смазывать каретки, защищать рельс от стружки и пыли и периодически проверять люфты и плавность хода.
