О товаре

Линейная направляющая RGR45RP TECHNIX — тяжёлая роликовая направляющая серии RG размера 45 с верхним креплением и прецизионным классом точности P. Такой рельс используется в нагруженных осях портальных станков, тяжёлых столов, транспортных и сборочных систем, где критичны жёсткость, ресурс и стабильная точность позиционирования.

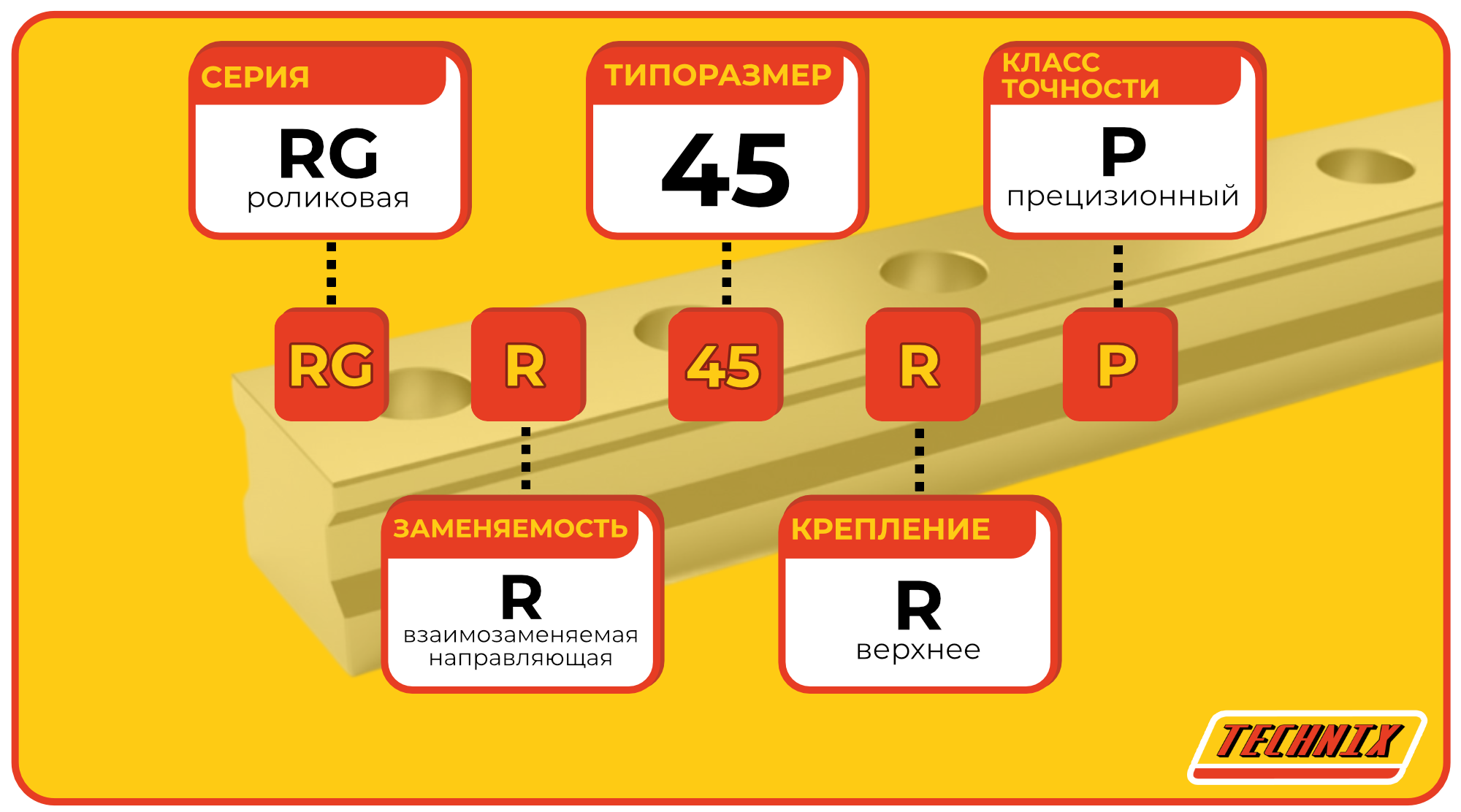

Расшифровка артикула

Обозначение RGR45RP содержит всю ключевую информацию о направляющей: тип профиля, серию, размер, вариант крепления и класс точности. По коду можно быстро определить применимость рельса к конкретной оси и подобрать совместимые каретки.

• RG — роликовая серия линейных направляющих с повышенной жёсткостью и несущей способностью.
• R — исполнение с верхним креплением и профилем, ориентированным на взаимозаменяемость с распространёнными промышленными стандартами.
• 45 — размер рельса; применяется в тяжёлых осях с высокими нагрузками и значительными моментами.
• R — крепление через сквозные отверстия под винты со стороны головки.
• P — прецизионный класс точности для ответственных приводов и координатных систем.

Конструкция и устройство

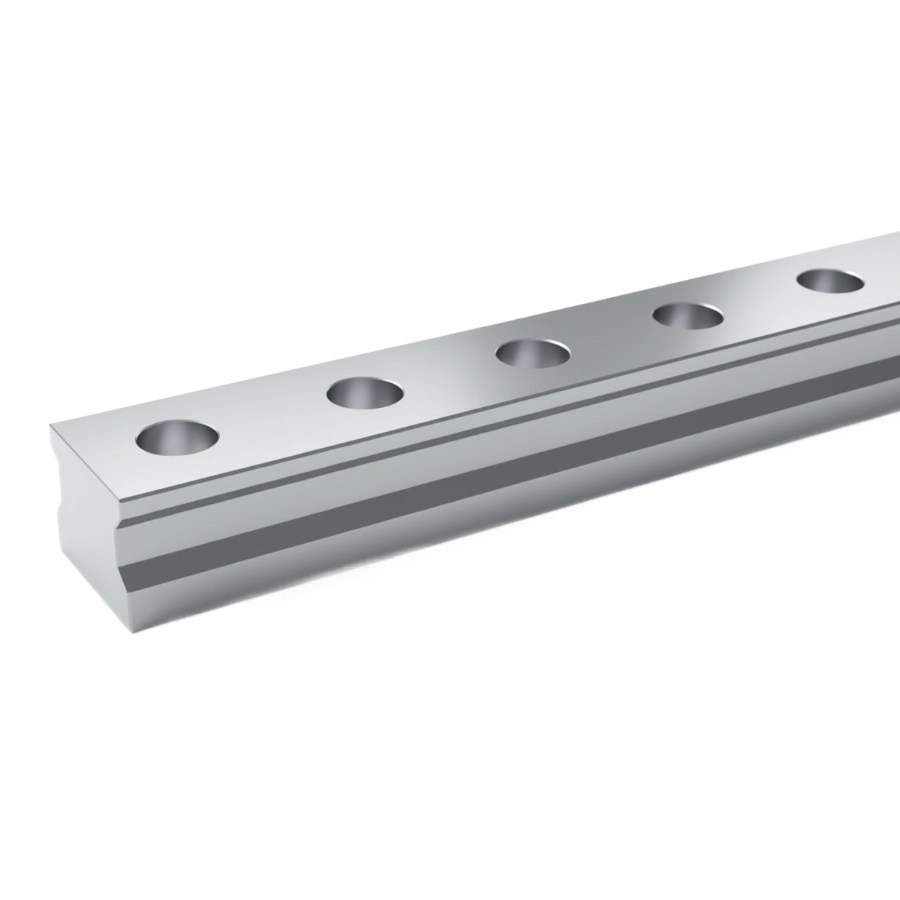

RGR45RP — массивный стальной рельс с четырьмя прецизионно шлифованными дорожками готического профиля, по которым перекатываются ролики кареток. Увеличенная ширина и высота профиля размеров 45 обеспечивают высокую устойчивость к изгибающим и крутящим моментам, что особенно важно для крупногабаритных портальных систем.

• Закалённый стальной профиль с высокоточной шлифовкой дорожек качения для роликов.
• Готический профиль дорожек обеспечивает многоточечный контакт ролика и равномерное восприятие нагрузок по всем направлениям.

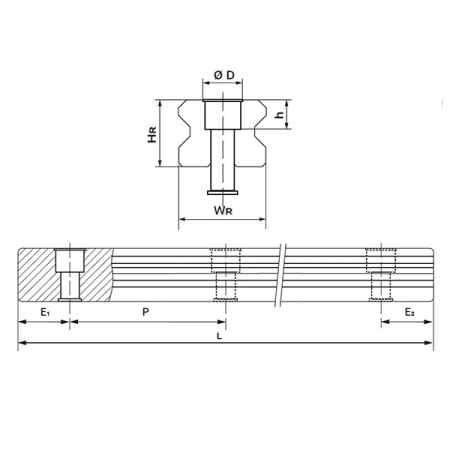

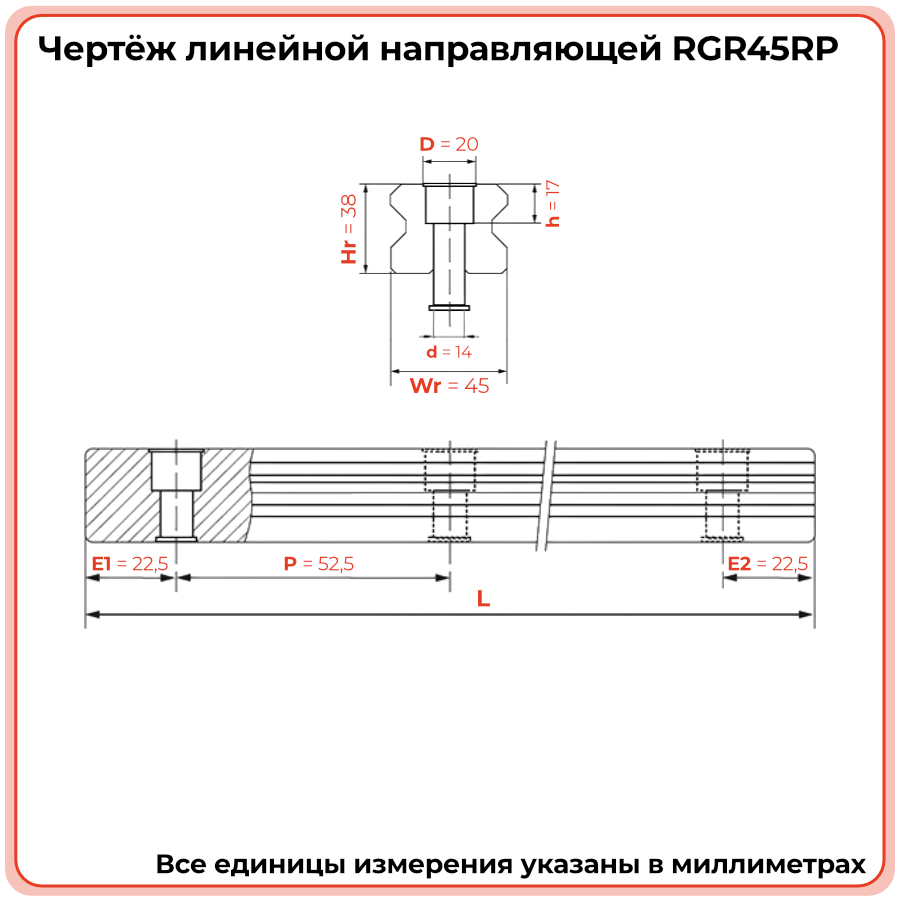

• Габариты рельса размера 45: ширина Wr 45 мм, высота Hr 38 мм — для тяжёлых и длинных осей.
• Крепёжные отверстия с потайной расточкой под головку винта: шаг P 52,5 мм, расстояние до первого отверстия E1/E2 22,5 мм.
• Направляющая рассчитана на работу с роликовыми каретками серии RG размера 45, доступными с разными вариантами преднатяга и систем уплотнений.

Размерный ряд серии RGR

Серия RGR TECHNIX включает линейные направляющие от компактных до тяжёлых типоразмеров, что позволяет использовать единый подход к конструкции для разных нагрузок и габаритов. В таблице выделен рельс RGR45RP.

Технические параметры и условия эксплуатации

В составе узла линейного перемещения направляющая RGR45RP обеспечивает жёсткую опору для роликовых кареток размера 45 и уверенно переносит высокие нагрузки и моменты. Прецизионный класс P предполагает повышенные требования к качеству базовых поверхностей и монтажу, но в обмен даёт стабильную геометрию и повторяемость хода даже при многолетней эксплуатации.

• Серия: RG, роликовые направляющие для тяжёлых и высокоточных осей.
• Размер: 45 — выбор для крупных портальных систем, тяжёлых столов и оснастки.
• Класс точности: P, прецизионный.
• Тип крепления: верхнее, через винты в расточенные отверстия; шаг P 52,5 мм, расстояние E1/E2 22,5 мм.
• Жёсткость и ресурс: крупное сечение и роликовый контакт значительно снижают прогибы и повышают долговечность по сравнению с шариковыми направляющими.
• Требуется ровная жёсткая база, корректный момент затяжки, регулярная смазка кареток и защита рельса от стружки, пыли и агрессивных сред.

Применяемость

Линейная направляющая RGR45RP TECHNIX применяется в тяжёлых приводах линейного перемещения, где важны высокая несущая способность, жёсткость и надёжность. Размер 45 выбирают для крупногабаритных машин и узлов, работающих с большой массой и продолжительными циклами.

• Портальные металлообрабатывающие станки и крупные обрабатывающие центры.
• Тяжёлые координатные столы и оснастка с большой массой.
• Автоматизированные транспортные и сборочные линии с высокими нагрузками.
• Робототехнические комплексы и манипуляторы с длинными и сильно нагруженными линейными осями.
• Испытательные стенды, вибростенды и другое оборудование, где требуется жёсткое и устойчивое линейное руководство.

Аналоги

По габаритам и назначению направляющая RGR45RP TECHNIX относится к классу тяжёлых роликовых рельсов серии RG размера 45 и имеет сопоставимые решения у других производителей. Ниже приведены ориентировочные аналоги, которые необходимо сверять по каталожным данным перед фактической заменой.

Для гарантированной взаимозаменяемости следует опираться на официальные каталоги и при необходимости выполнять пробную установку на реальном оборудовании.

Часто задаваемые вопросы

• Когда стоит выбирать RGR45RP, а не более мелкие размеры?
  Рельс размера 45 целесообразен, когда масса перемещаемых узлов и длина пролётов таковы, что размеры 30–35 уже не обеспечивают нужный запас по жёсткости и ресурсу, например, в больших порталах и тяжёлых столах.
• Можно ли заменить направляющую другого производителя на RGR45RP без доработки базы?
  Во многих случаях геометрия рельсов серии RG размера 45 близка к решениям других брендов, но перед заменой необходимо сверить ширину и высоту рельса, шаг и расположение крепёжных отверстий, а также подобрать каретки с подходящими нагрузочными характеристиками и преднатягом.
• Какие требования к монтажу и обслуживанию направляющих RGR45RP?
  Основание под рельс должно иметь высокое качество по плоскостности и прямолинейности, направляющую устанавливают на базовую грань и равномерно притягивают винтами с контролем прямолинейности. Для сохранения ресурса требуется регулярная смазка кареток, защита рельса от стружки и пыли, а также периодический контроль люфтов и плавности хода.
