О товаре

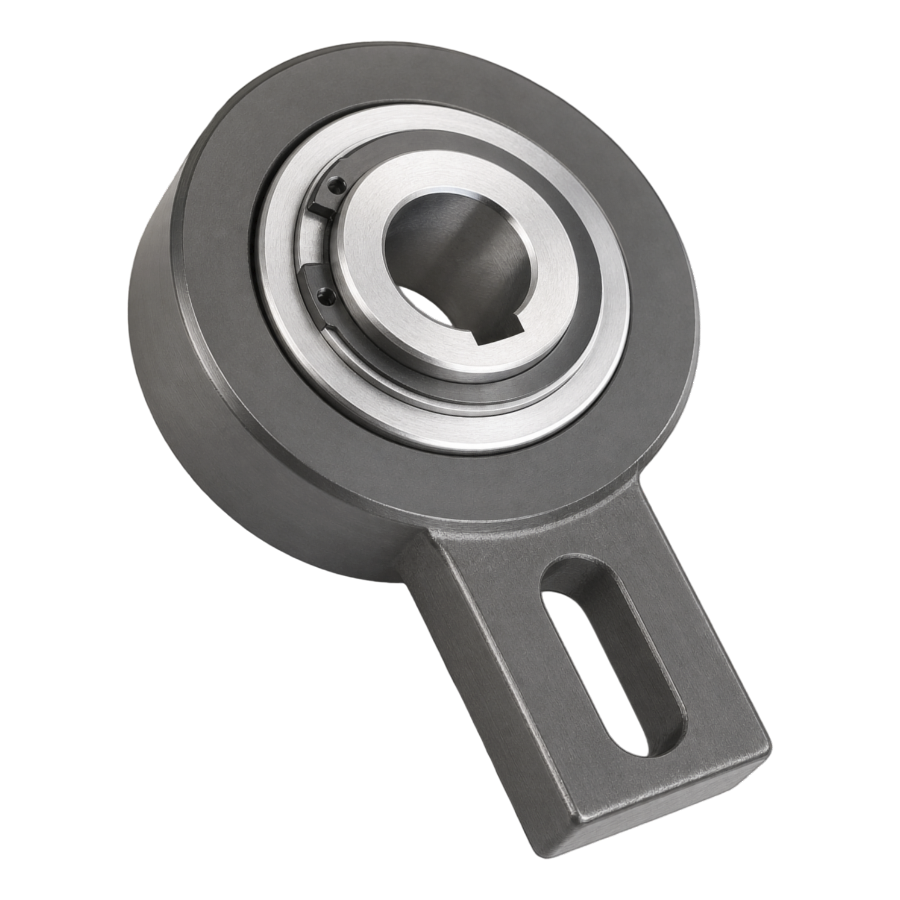

Обгонная муфта AV20 / GV20 — автономное механическое устройство со встроенным стопором обратного хода, предназначенное для передачи крутящего момента в одном направлении и автоматической блокировки при попытке реверса. Компактный корпус с внешним диаметром 83 мм и посадочным отверстием 20 мм обеспечивает надёжную работу в условиях ограниченного монтажного пространства. Конструкция на базе прецизионного зажимного механизма гарантирует мгновенное срабатывание, высокий ресурс и стабильную передачу номинального момента до 275 Н·м в промышленных приводах.
Муфта AV20 / GV20 применяется в конвейерных системах, упаковочных линиях и машиностроительном оборудовании, где требуется защита механизмов от обратного вращения при остановке двигателя, аварийном отключении или обрыве привода. Автономное исполнение не требует внешнего управления, пневмо- или гидропривода, что упрощает интеграцию в системы безопасности и повышает общую надёжность агрегата.
Расшифровка артикула
Обозначение GV20 отражает серию автономных муфт и посадочный диаметр вала. Такая маркировка помогает корректно подобрать муфту под конкретный привод, обеспечить совместимость с крепежными элементами и избежать ошибок при монтаже.
- GV — серия автономных обгонных муфт (аналог AV/GV) со встроенным стопором обратного хода, предназначенных для работы в качестве предохранительного или направляющего элемента.
- 20 — внутренний диаметр посадочного отверстия под приводной вал: 20 мм.
Полное обозначение: AV20 / GV20. При заказе рекомендуется учитывать диаметр вала, требуемый номинальный момент, направление вращения и условия эксплуатации узла. Совместимость с крепежными пазами и стопорными элементами должна проверяться по каталожным чертежам.
Конструкция и устройство

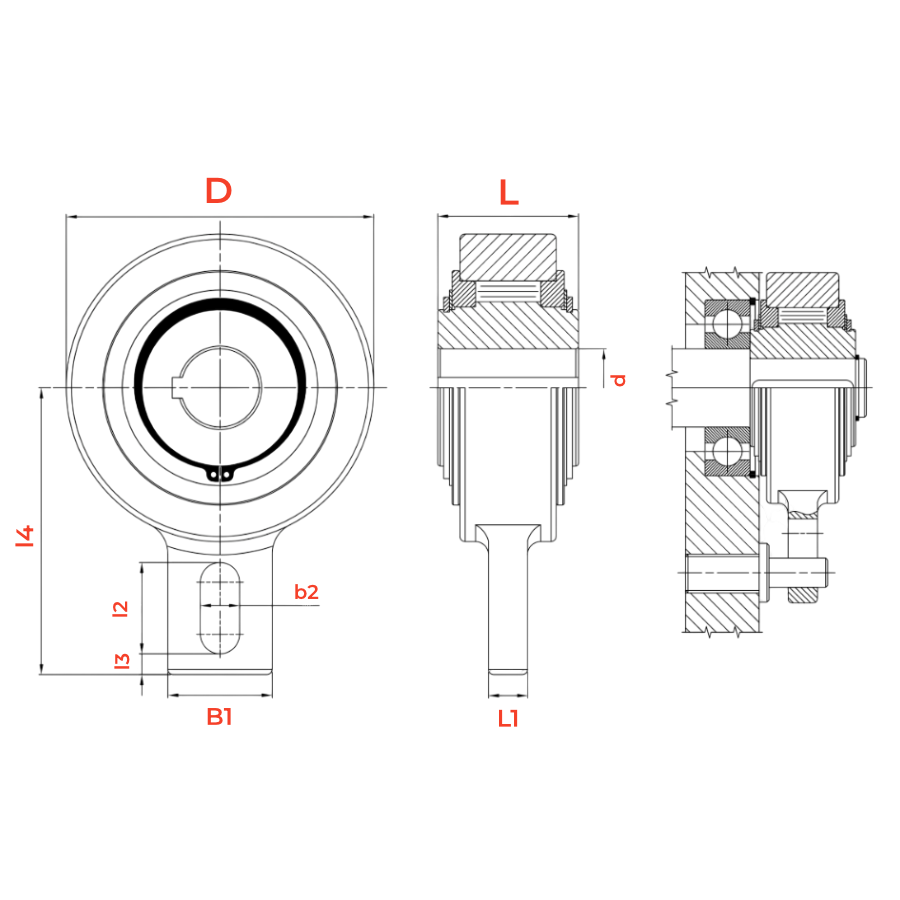

Муфта AV20 / GV20 выполнена в виде моноблочного автономного корпуса с прецизионным внутренним кольцом, свободно вращающимся на валу, и внешней обоймой, оборудованной кулачковым/роликовым механизмом свободного хода. Встроенный стопор обратного хода автоматически блокирует внешнюю обойму при изменении направления вращения, предотвращая реверс привода. Посадочное отверстие 20 мм обеспечивает установку на стандартные валы, а крепежные пазы и площадка позволяют жестко зафиксировать муфту относительно корпуса агрегата.
- Автономный корпус серии AV (GV) с встроенным механизмом свободного хода и стопором обратного вращения.
- Внутренний диаметр d = 20 мм под установку на приводной вал.
- Внешний диаметр D = 83 мм для интеграции в стандартные посадочные места.
- Общая длина L = 35 мм, обеспечивающая компактный монтаж в стеснённых узлах.
- Крепежная площадка: ширина B1 = 40 мм, длина L1 = 12 мм для надёжной фиксации стопора.
- Настроечный паз: ширина b2 = 15 мм, длина l2 = 35 мм, расстояние от торца l3 = 5 мм, расстояние от центра вала до торца втулки l4 = 90 мм для корректного позиционирования в приводе.
Размерный ряд серии AV (GV)
Ниже приведена таблица основных типоразмеров автономных обгонных муфт серии AV (GV). Текущий товар GV20 выделен.
Технические параметры и условия эксплуатации
В составе приводного узла муфта AV20 / GV20 выполняет функцию однонаправленной передачи момента и механического стопора обратного хода. Закрытая автономная конструкция с прецизионным внутренним кольцом и внешней обоймой обеспечивает стабильную работу при осевых и радиальных нагрузках в пределах допустимых параметров. Габаритные размеры корпуса и крепежных элементов позволяют использовать муфту в компактных узлах конвейеров и упаковочных машин при сохранении высокой надёжности и быстрой реакции на изменение направления вращения.
- Внутренний диаметр d: 20 мм.
- Внешний диаметр D: 83 мм.
- Длина L: 35 мм.
- Ширина крепления B1: 40 мм.
- Длина крепления L1: 12 мм.
- Ширина паза под настроечный крепеж b2: 15 мм.
- Длина паза под настроечный крепеж l2: 35 мм.
- Расстояние от паза до торца крепежной втулки l3: 5 мм.
- Расстояние от центра вала до торца крепежной втулки l4: 90 мм.
- Масса: 1.3 кг.
- Максимальная скорость вращения nmax: 450 об/мин.
- Номинальный передаваемый момент Tn: 275 Н·м.
- Крутящий момент сопротивления: 0.2 Н·м.
- Рекомендуемые условия эксплуатации: точная соосность вала и муфты, защита от попадания абразивной пыли и технологических жидкостей, отсутствие ударных нагрузок и превышения допустимых частот вращения, регулярный контроль крепежных соединений и состояния стопорного механизма.
Применяемость
Обгонная муфта AV20 / GV20 предназначена для узлов линейного и вращательного перемещения с валами диаметром 20 мм и используется в конвейерных системах, упаковочных линиях, машиностроительном оборудовании и системах безопасности. Автономное устройство устанавливается непосредственно на приводной вал и работает без внешнего управления, обеспечивая мгновенную блокировку при реверсе и защиту механизмов от повреждений.
- Наклонные и горизонтальные конвейерные линии, где требуется предотвращение обратного скатывания груза при остановке привода.
- Упаковочные и фасовочные автоматы с однонаправленным вращением рабочих органов и требованием к аварийной фиксации.
- Машиностроительное оборудование: приводы редукторов, насосные станции, вентиляционные установки и системы дозирования.
- Системы безопасности и аварийной блокировки в автоматизированных производственных линиях.
- Приводы с требованием компактной автономной защиты от обратного хода при сохранении номинального крутящего момента до 275 Н·м.
Аналоги
По типоразмеру и функциональному назначению муфта AV20 / GV20 соответствует распространённым автономным обгонным муфтам серии AV20 / GV20 под вал диаметром 20 мм и может рассматриваться как замена изделий других производителей при совпадении каталожных размеров, посадочных мест и характеристик стопорного механизма. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам, допускаемым нагрузкам и направлению вращения конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо проверить, что диаметр вала составляет 20 мм и соответствует посадочным допускам муфты. Устройство устанавливают на вал, совмещают крепежные пазы с ответными элементами корпуса, фиксируют муфту в осевом и радиальном направлениях и проверяют свободное вращение в рабочем направлении. Важно обеспечить соосность и исключить перекосы, которые могут привести к заклиниванию стопорного механизма.
Признаками износа или неисправности являются проскальзывание в рабочем направлении, задержка или неполная блокировка при реверсе, посторонний шум, вибрации и локальный нагрев корпуса. При таких симптомах рекомендуется проверить состояние зажимных элементов, крепежа и посадочных поверхностей, а при необходимости заменить муфту в сборе.
Да, муфта может работать исключительно в режиме стопора обратного хода, однако её конструкция изначально рассчитана на передачу номинального момента до 275 Н·м. При использовании только в качестве блокиратора необходимо убедиться, что радиальные и осевые нагрузки не превышают допустимые значения, а направление вращения соответствует маркировке на корпусе.
AV20 / GV20 рассчитана на валы диаметром 20 мм и имеет компактные габариты (D=83 мм, L=35 мм) при номинальном моменте 275 Н·м и максимальной скорости 450 об/мин. По сравнению с более крупными моделями серии (AV30 / GV30–AV120 / GV120) она занимает меньше монтажного пространства и предназначена для приводов средней мощности, где требуется быстрая реакция стопора и точная автономная работа.
Устройство совместимо с электродвигателями, мотор-редукторами и механическими приводами, имеющими выходной вал диаметром 20 мм и рабочую скорость до 450 об/мин. В сочетании с конвейерными лентами, шнековыми механизмами, роликовыми столами и упаковочными узлами муфта обеспечивает надёжную защиту от обратного хода и стабильную работу в системах промышленной автоматизации.
