О товаре

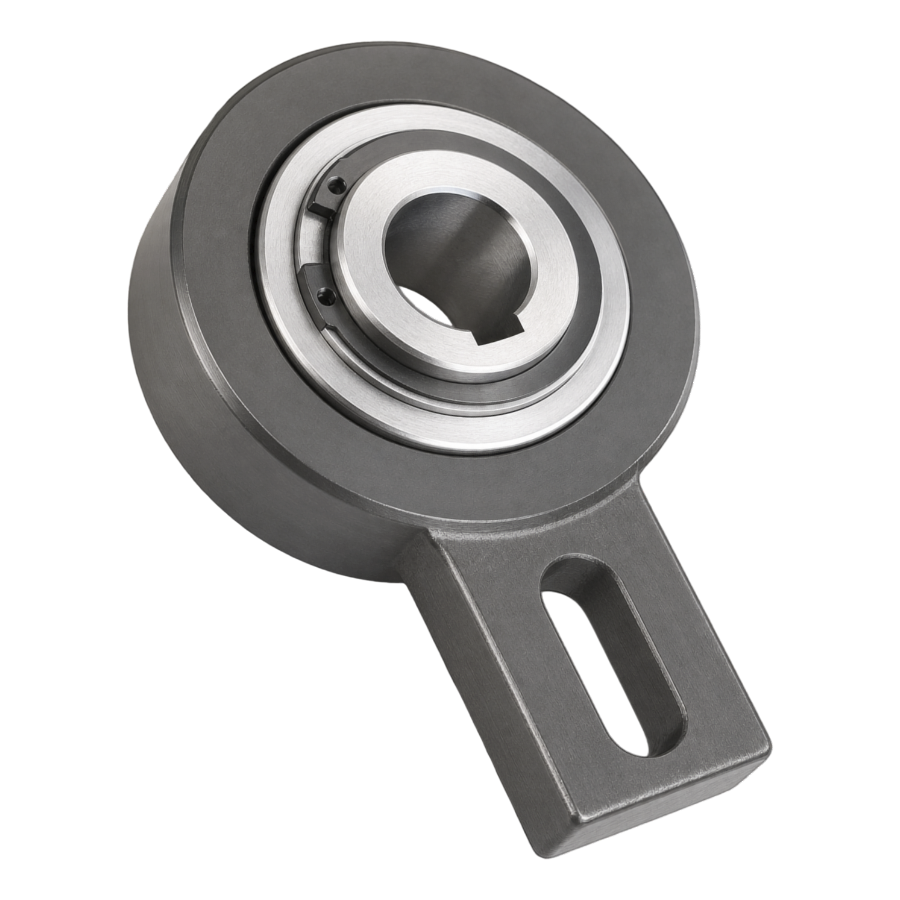

Обгонная муфта GV25 — механический узел свободного хода с встроенным стопором реверса, рассчитанный на передачу крутящего момента исключительно в заданном направлении. Посадочное отверстие 25 мм и компактный внешний корпус диаметром 83 мм позволяют интегрировать устройство в приводы с ограниченным монтажным пространством. Прецизионная внутренняя обойма и роликовый механизм обеспечивают мгновенную блокировку при изменении вектора вращения, сохраняя номинальную передачу момента до 275 Н·м и стабильность работы при скоростях до 450 об/мин.
Изделие активно используется в наклонных конвейерных линиях, фасовочных автоматах и промышленных приводах, где критически важно предотвратить самопроизвольное обратное вращение вала при отключении электропитания или аварийной остановке двигателя. Полностью автономная конструкция не требует подключения к системам управления, пневматике или гидравлике, что минимизирует время монтажа и повышает отказоустойчивость оборудования.
Расшифровка артикула
Маркировка GV25 сформирована по международному стандарту обозначения автономных муфт свободного хода и содержит ключевые параметры для быстрого подбора под конкретный привод.
- GV — серия автономных обгонных муфт кулачково-роликового типа с функцией одностороннего проскальзывания и механической блокировкой реверса.
- 25 — номинальный внутренний диаметр посадочного отверстия под приводной вал: 25 мм.
Полное заводское обозначение: GV25. При комплектации узла рекомендуется учитывать допуск на посадку вала, направление рабочего вращения и параметры крепежных пазов для корректной фиксации стопорной площадки.
Конструкция и устройство
Узел выполнен в виде неразборного моноблочного корпуса с запрессованной внутренней обоймой, свободно вращающейся на валу в прямом направлении. Внешняя часть оборудована кулачковым механизмом свободного хода и интегрированной стопорной площадкой для жесткого крепления к станине агрегата. При попытке обратного вращения внутренние элементы мгновенно расклиниваются, передавая реактивный момент на крепежный фланец и полностью блокируя реверс.

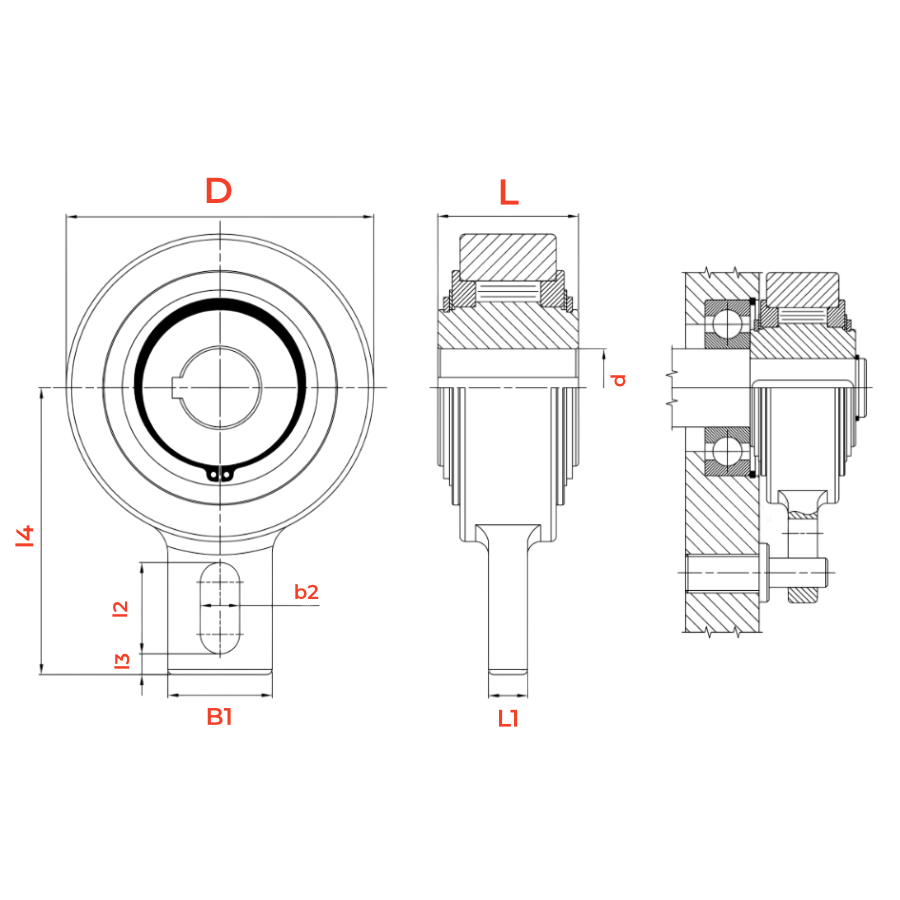

- Герметичный автономный корпус серии AV/GV с роликовым механизмом свободного хода.
- Посадочное отверстие d = 25 мм для установки на стандартный приводной вал.
- Внешний диаметр D = 83 мм, длина корпуса L = 35 мм для монтажа в стеснённых условиях.
- Крепежная площадка: ширина B1 = 40 мм, длина L1 = 12 мм.
- Настроечный паз: ширина b2 = 15 мм, длина l2 = 35 мм, отступ от торца l3 = 5 мм, расстояние от центра вала до торца втулки l4 = 90 мм.
Размерный ряд серии AV (GV)
В таблице представлены все доступные типоразмеры автономных обгонных муфт серии AV/GV. Текущий артикул GV25 выделен.
Технические параметры и условия эксплуатации
В составе приводного контура муфта GV25 обеспечивает одностороннюю передачу механической энергии и мгновенную фиксацию при реверсе. Закрытая конструкция с прецизионной подгонкой внутренних элементов позволяет работать при комбинированных радиально-осевых нагрузках без потери характеристик. Габариты корпуса и конфигурация крепежных зон адаптированы для установки в типовые узлы конвейерного и упаковочного оборудования.
- Внутренний диаметр d: 25 мм.
- Внешний диаметр D: 83 мм.
- Длина корпуса L: 35 мм.
- Ширина крепления B1: 40 мм.
- Длина крепления L1: 12 мм.
- Ширина настроечного паза b2: 15 мм.
- Длина настроечного паза l2: 35 мм.
- Отступ паза от торца l3: 5 мм.
- Расстояние от центра вала до торца втулки l4: 90 мм.
- Масса изделия: 1.3 кг.
- Предельная частота вращения nmax: 450 об/мин.
- Номинальный момент Tn: 275 Н·м.
- Момент сопротивления свободного хода: 0.2 Н·м.
- Рекомендации по эксплуатации: строгое соблюдение соосности посадочного отверстия и вала, исключение попадания абразивных частиц и агрессивных сред, запрет на превышение паспортных оборотов и ударные нагрузки, периодическая проверка затяжки крепежных элементов и состояния стопорных кулачков.
Применяемость
Обгонная муфта GV25 предназначена для механизмов с приводными валами диаметром 25 мм и активно интегрируется в конвейерные линии, упаковочное оборудование, машиностроительные агрегаты и системы аварийной защиты. Автономное исполнение позволяет устанавливать узел непосредственно на выходной вал двигателя или редуктора без дополнительного управляющего оборудования, гарантируя мгновенную блокировку при обратном ходе.
- Горизонтальные и наклонные транспортеры, исключающие сползание груза при отключении привода.
- Фасовочные и этикировочные комплексы с требованием к одностороннему вращению рабочих органов.
- Промышленные насосы, вентиляционные установки и редукторные приводы общего назначения.
- Аварийные стопорные системы в автоматизированных производственных ячейках.
- Компактные приводные узлы, где необходима автономная защита от реверса при передаваемом моменте до 275 Н·м и скорости до 450 об/мин.
Аналоги
По габаритным размерам, посадочному диаметру и функциональному назначению муфта GV25 полностью соответствует распространенному европейскому стандарту серии AV/GV и может рассматриваться как прямая замена при совпадении монтажных параметров и характеристик стопорного механизма. Ниже представлены основные отраслевые аналоги.
Перед заменой рекомендуется сверить каталожные чертежи, допуски на посадку вала и предельные нагрузки для обеспечения полной взаимозаменяемости узлов.
Часто задаваемые вопросы
Диаметр вала должен строго соответствовать 25 мм с допуском по h6/h7. Поверхность необходимо очистить от консервационных смазок, проверить на отсутствие задиров и выработки. При монтаже важно обеспечить соосность, зафиксировать муфту в осевом направлении и проверить свободное проскальзывание в рабочем направлении до подачи нагрузки.
Основные симптомы: появление люфта в прямом направлении, задержка блокировки при попытке реверса, металлический стук, повышенный нагрев корпуса и вибрации при работе. В таких случаях необходимо демонтировать узел, проверить состояние кулачков и роликов, при необходимости выполнить замену всего механизма в сборе.
Да, устройство может функционировать только как стопор обратного хода. При этом важно контролировать, чтобы радиальные и осевые нагрузки от вала не превышали паспортные значения, а направление вращения соответствовало заводской маркировке на корпусе.
GV25 рассчитана на валы 25 мм при сохранении компактного внешнего диаметра 83 мм и длины 35 мм. Она передает момент до 275 Н·м и выдерживает до 450 об/мин. По сравнению с крупными версиями (GV30–GV120) данная модель занимает меньше пространства и оптимизирована для приводов малой и средней мощности с высокой частотой срабатывания стопора.
Узел совместим с электродвигателями, мотор-редукторами и механическими передачами, имеющими выходной вал 25 мм и рабочую скорость до 450 об/мин. Он успешно интегрируется с конвейерными лентами, шнековыми дозаторами, рольгангами и упаковочными модулями, обеспечивая надежную защиту от обратного хода в системах промышленной автоматизации.
