О товаре
Обгонная муфта AV40 / GV40 — автономный механический модуль свободного хода с интегрированным стопором реверса, спроектированный для односторонней передачи крутящего момента и мгновенной блокировки при попытке обратного вращения. Посадочное отверстие 40 мм и наружный диаметр корпуса 155 мм позволяют интегрировать устройство в приводы повышенной мощности, где требуется стабильная работа под нагрузкой до 2180 Н·м. Роликовый механизм расклинивания гарантирует быструю реакцию стопора и сохраняет кинематическую точность узла при частотах до 300 об/мин.
Узел AV40 / GV40 активно монтируется в тяжелых конвейерных трассах, промышленных упаковочных комплексах и машиностроительных агрегатах, где критически важно исключить обратный ход вала при аварийных отключениях или обрывах привода. Полностью автономная схема работы исключает необходимость в подключении к пневмо-, гидро- или электрическим системам управления, упрощая интеграцию и повышая общую надежность оборудования.
Расшифровка артикула
Маркировка GV40 сформирована по международному стандарту обозначения автономных муфт свободного хода и содержит ключевые геометрические параметры для быстрого подбора под конкретный приводной контур.
- GV — серия автономных обгонных муфт роликового типа с функцией одностороннего проскальзывания и встроенным механическим стопором обратного хода.
- 40 — номинальный внутренний диаметр посадочного отверстия под приводной вал: 40 мм.
Полное заводское обозначение: AV40 / GV40. При комплектации узла рекомендуется сверять допуск вала по h6/h7, направление рабочего вращения и габариты крепежных зон для корректной фиксации стопорной площадки.
Конструкция и устройство

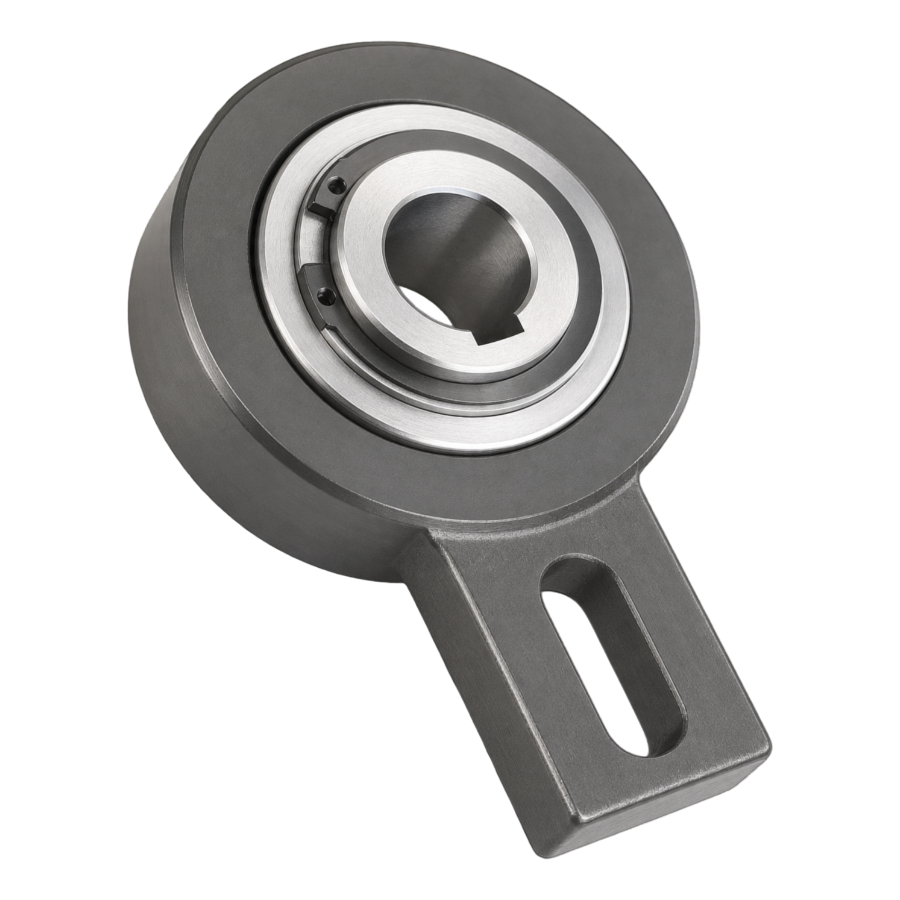

Изделие выполнено в виде неразборного моноблочного корпуса с прецизионно обработанным внутренним кольцом, свободно вращающимся на валу в заданном направлении. Внешняя часть оснащена роликовым механизмом свободного хода и интегрированной монтажной площадкой для жесткой фиксации к станине оборудования. При изменении вектора вращения внутренние элементы мгновенно расклиниваются, передавая реактивный момент на крепежный фланец и полностью блокируя реверс.

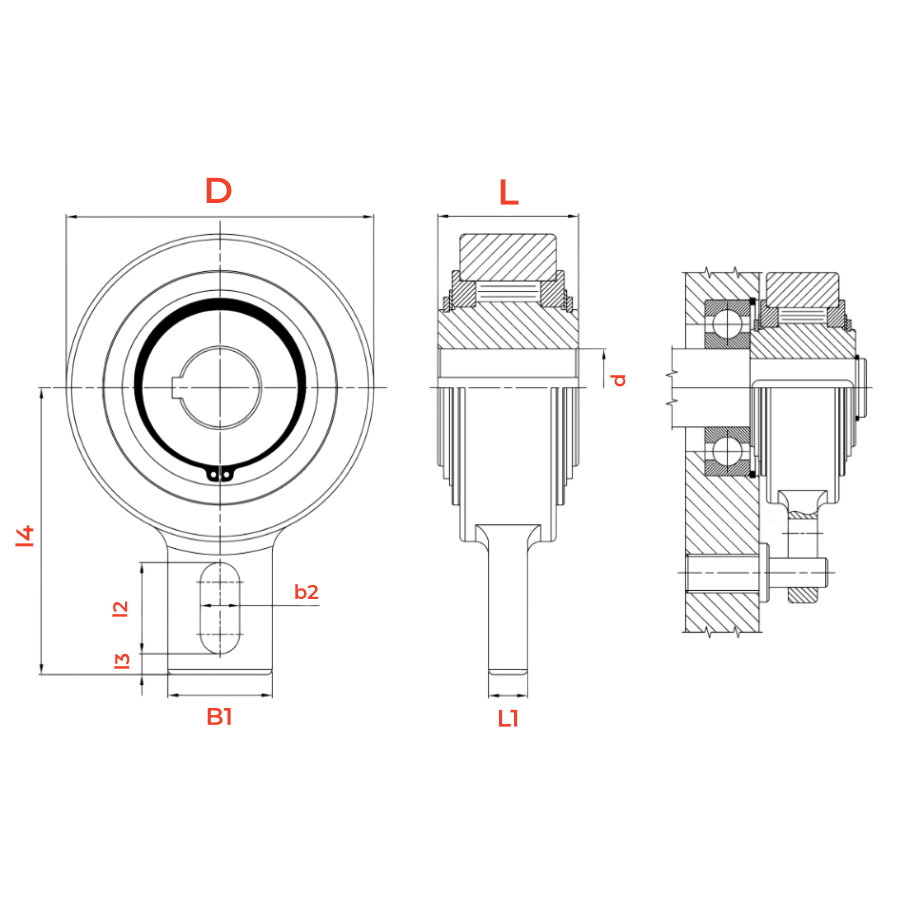

- Закрытый автономный корпус серии AV/GV с роликовым механизмом расклинивания.
- Посадочное отверстие d = 40 мм для установки на стандартный приводной вал.
- Внешний диаметр D = 155 мм, общая длина корпуса L = 54 мм для монтажа в узлах повышенной мощности.
- Крепежная площадка: ширина B1 = 60 мм, длина L1 = 18 мм.
- Настроечный паз: ширина b2 = 15 мм, длина l2 = 35 мм, отступ от торца l3 = 10 мм, расстояние от центра вала до торца втулки l4 = 140 мм.
Размерный ряд серии AV (GV)
В таблице представлены все доступные типоразмеры автономных обгонных муфт серии AV/GV. Текущий артикул AV40 / GV40 выделен.
Технические параметры и условия эксплуатации
В составе приводного контура муфта AV40 / GV40 обеспечивает однонаправленную передачу механической энергии и мгновенную фиксацию при реверсе. Закрытая конструкция с прецизионной подгонкой внутренних элементов позволяет работать при комбинированных радиально-осевых нагрузках без потери кинематических характеристик. Габариты корпуса и конфигурация крепежных зон адаптированы для установки в типовые узлы конвейерного и упаковочного оборудования повышенной мощности.
- Внутренний диаметр d: 40 мм.
- Внешний диаметр D: 155 мм.
- Длина корпуса L: 54 мм.
- Ширина крепления B1: 60 мм.
- Длина крепления L1: 18 мм.
- Ширина настроечного паза b2: 15 мм.
- Длина настроечного паза l2: 35 мм.
- Отступ паза от торца l3: 10 мм.
- Расстояние от центра вала до торца втулки l4: 140 мм.
- Масса изделия: 3.3 кг.
- Предельная частота вращения nmax: 300 об/мин.
- Номинальный момент Tn: 2180 Н·м.
- Момент сопротивления свободного хода: 2.2 Н·м.
- Рекомендации по эксплуатации: строгое соблюдение соосности посадочного отверстия и вала, исключение попадания абразивных частиц и агрессивных сред, запрет на превышение паспортных оборотов и ударные нагрузки, периодическая проверка затяжки крепежных элементов и состояния роликовых кулачков.
Применяемость
Обгонная муфта AV40 / GV40 предназначена для механизмов с приводными валами диаметром 40 мм и активно интегрируется в конвейерные линии, упаковочное оборудование, машиностроительные агрегаты и системы аварийной защиты. Автономное исполнение позволяет устанавливать узел непосредственно на выходной вал двигателя или редуктора без дополнительного управляющего оборудования, гарантируя мгновенную блокировку при обратном ходе.
- Наклонные и горизонтальные конвейерные трассы повышенной нагрузки, исключающие сползание груза при отключении электропривода.
- Фасовочные, этикировочные и паллетоупаковочные комплексы с требованием к строго одностороннему вращению рабочих органов.
- Промышленные насосные станции, вентиляционные установки и редукторные приводы общего назначения повышенной мощности.
- Аварийные стопорные системы в автоматизированных производственных ячейках и линиях сборки.
- Приводные узлы повышенной мощности, где необходима автономная защита от реверса при передаваемом моменте до 2180 Н·м и скорости до 300 об/мин.
Аналоги
По габаритным размерам, посадочному диаметру и функциональному назначению муфта AV40 / GV40 полностью соответствует распространенному европейскому стандарту серии AV/GV и может рассматриваться как прямая замена при совпадении монтажных параметров и характеристик стопорного механизма. Ниже представлены основные аналоги.
Перед заменой рекомендуется сверить каталожные чертежи, допуски на посадку вала и предельные нагрузки для обеспечения полной взаимозаменяемости узлов.
Часто задаваемые вопросы
Диаметр вала должен строго соответствовать 40 мм с допуском по h6/h7. Поверхность необходимо очистить от консервационных смазок, проверить на отсутствие задиров и выработки. При монтаже важно обеспечить соосность, зафиксировать муфту в осевом направлении и проверить свободное проскальзывание в рабочем направлении до подачи нагрузки.
Основные симптомы: появление люфта в прямом направлении, задержка блокировки при попытке реверса, металлический стук, повышенный нагрев корпуса и вибрации при работе. В таких случаях необходимо демонтировать узел, проверить состояние кулачков и роликов, при необходимости выполнить замену всего механизма в сборе.
Да, устройство может функционировать только как стопор обратного хода. При этом важно контролировать, чтобы радиальные и осевые нагрузки от вала не превышали паспортные значения, а направление вращения соответствовало заводской маркировке на корпусе.
AV40 / GV40 рассчитана на валы 40 мм при внешнем диаметре 155 мм и длине 54 мм. Она передает момент до 2180 Н·м и выдерживает до 300 об/мин. По сравнению с младшими версиями (GV20–GV35) данная модель обладает увеличенным посадочным отверстием, усиленным роликовым блоком и расширенной крепежной площадкой, оптимизированными для приводов повышенной мощности с высокой частотой срабатывания стопора.
Узел совместим с электродвигателями, мотор-редукторами и механическими передачами, имеющими выходной вал 40 мм и рабочую скорость до 300 об/мин. Он успешно интегрируется с конвейерными лентами, шнековыми дозаторами, рольгангами и упаковочными модулями, обеспечивая надежную защиту от обратного хода в системах промышленной автоматизации.
