О товаре
Обгонная муфта AV55 / GV55 — автономный механический модуль свободного хода с интегрированным стопором реверса, спроектированный для односторонней передачи крутящего момента и мгновенной блокировки при попытке обратного вращения. Посадочное отверстие 55 мм и наружный диаметр корпуса 155 мм обеспечивают надёжную интеграцию в приводы повышенной мощности, способные работать под нагрузкой до 2180 Н·м. Роликовый механизм расклинивания гарантирует быстрое срабатывание стопора и стабильность работы при частотах до 300 об/мин.
Модель AV55 / GV55 востребована в тяжёлых конвейерных системах, промышленных упаковочных комплексах и машиностроительном оборудовании, где недопустим самопроизвольный обратный ход вала при аварийной остановке или обрыве привода. Автономная конструкция не требует подключения к внешним системам управления, пневматике или гидравлике, что упрощает монтаж и повышает отказоустойчивость всего агрегата.
Расшифровка артикула
Маркировка GV55 соответствует отраслевому стандарту обозначения автономных муфт свободного хода и содержит ключевые параметры для подбора под конкретный приводной узел.
- GV — серия автономных обгонных муфт роликового типа с функцией одностороннего проскальзывания и встроенным механическим стопором обратного хода.
- 55 — номинальный внутренний диаметр посадочного отверстия под приводной вал: 55 мм.
Полное обозначение: AV55 / GV55. При подборе рекомендуется учитывать допуск вала по h6/h7, направление рабочего вращения и габариты крепёжных элементов для корректной фиксации стопорной площадки.
Конструкция и устройство

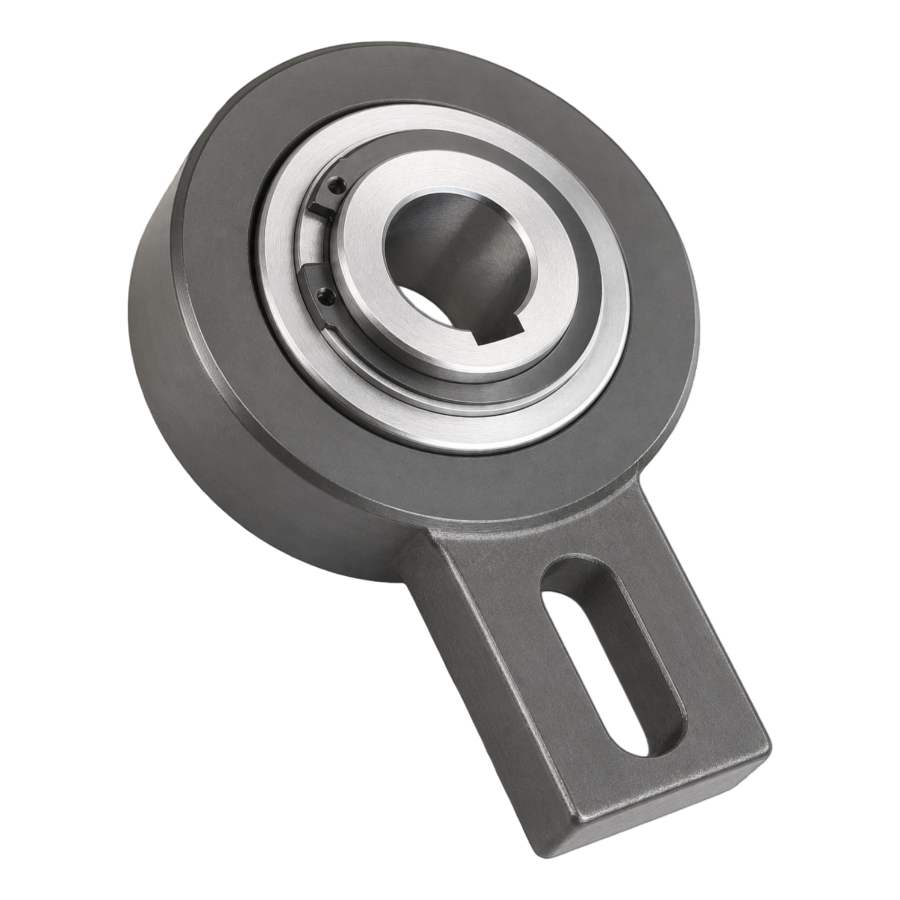

Узел выполнен в виде моноблочного герметичного корпуса с прецизионно обработанным внутренним кольцом, свободно вращающимся на валу в рабочем направлении. Внешняя обойма оснащена роликовым механизмом свободного хода и интегрированной крепёжной площадкой для жёсткой фиксации к станине оборудования. При изменении направления вращения внутренние элементы мгновенно расклиниваются, передавая реактивный момент на фланец и полностью блокируя реверс.

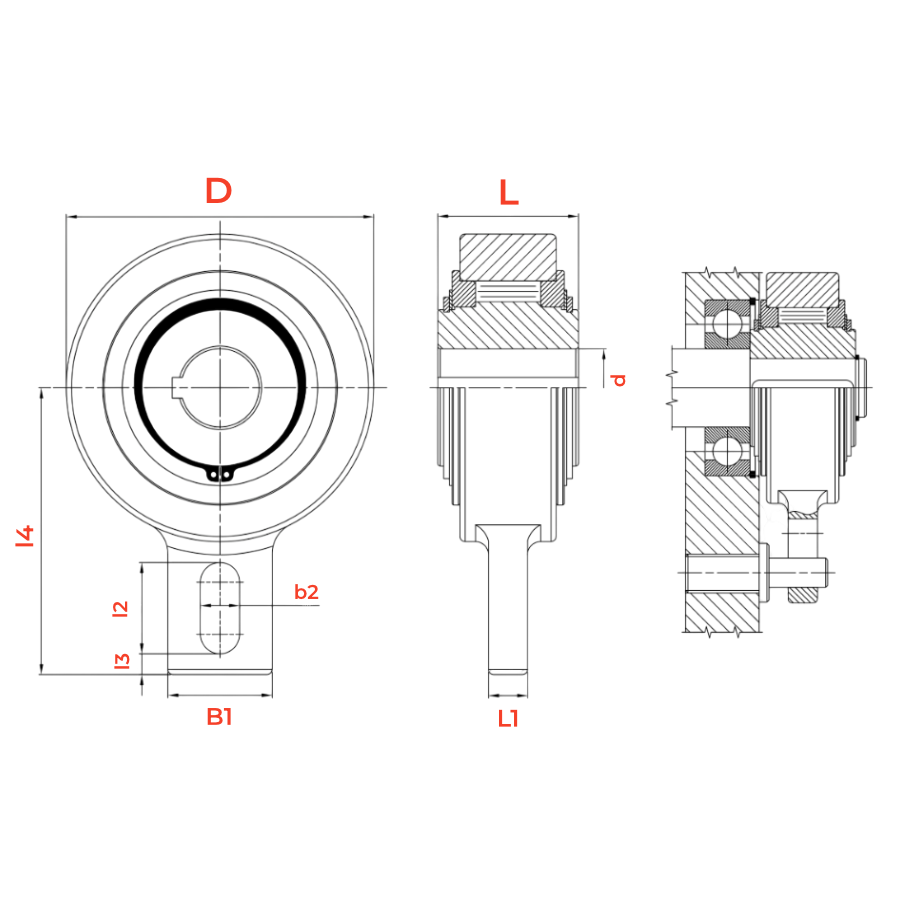

- Автономный закрытый корпус серии AV/GV с роликовым механизмом расклинивания.
- Посадочное отверстие d = 55 мм для установки на стандартный приводной вал.
- Внешний диаметр D = 155 мм, общая длина L = 54 мм для монтажа в узлах повышенной мощности.
- Крепёжная площадка: ширина B1 = 60 мм, длина L1 = 18 мм.
- Настроечный паз: ширина b2 = 15 мм, длина l2 = 35 мм, отступ от торца l3 = 10 мм, расстояние от центра вала до торца втулки l4 = 140 мм.
Размерный ряд серии AV (GV)
В таблице представлены все типоразмеры автономных обгонных муфт серии AV/GV. Текущий артикул AV55 / GV55 выделен.
Технические параметры и условия эксплуатации
В составе приводного контура муфта AV55 / GV55 обеспечивает однонаправленную передачу механической энергии и мгновенную фиксацию при реверсе. Герметичная конструкция с прецизионной подгонкой внутренних элементов позволяет работать при комбинированных радиально-осевых нагрузках без потери кинематических характеристик. Габариты корпуса и конфигурация крепёжных зон адаптированы для установки в типовые узлы конвейерного и упаковочного оборудования повышенной мощности.
- Внутренний диаметр d: 55 мм.
- Внешний диаметр D: 155 мм.
- Длина корпуса L: 54 мм.
- Ширина крепления B1: 60 мм.
- Длина крепления L1: 18 мм.
- Ширина настроечного паза b2: 15 мм.
- Длина настроечного паза l2: 35 мм.
- Отступ паза от торца l3: 10 мм.
- Расстояние от центра вала до торца втулки l4: 140 мм.
- Масса изделия: 5.6 кг.
- Предельная частота вращения nmax: 300 об/мин.
- Номинальный момент Tn: 2180 Н·м.
- Момент сопротивления свободного хода: 2.2 Н·м.
- Рекомендации по эксплуатации: соблюдение соосности посадочного отверстия и вала, защита от абразивных частиц и агрессивных сред, исключение превышения паспортных оборотов и ударных нагрузок, периодический контроль затяжки крепёжных элементов и состояния роликовых кулачков.
Применяемость
Обгонная муфта AV55 / GV55 предназначена для механизмов с приводными валами диаметром 55 мм и интегрируется в конвейерные линии, упаковочное оборудование, машиностроительные агрегаты и системы аварийной защиты. Автономное исполнение позволяет устанавливать узел непосредственно на выходной вал двигателя или редуктора без дополнительного управляющего оборудования, гарантируя мгновенную блокировку при обратном ходе.
- Наклонные и горизонтальные конвейерные трассы повышенной нагрузки, исключающие сползание груза при отключении электропривода.
- Фасовочные, этикировочные и паллетоупаковочные комплексы с требованием к строго одностороннему вращению рабочих органов.
- Промышленные насосные станции, вентиляционные установки и редукторные приводы общего назначения повышенной мощности.
- Аварийные стопорные системы в автоматизированных производственных ячейках и линиях сборки.
- Приводные узлы повышенной мощности, где необходима автономная защита от реверса при передаваемом моменте до 2180 Н·м и скорости до 300 об/мин.
Аналоги
По габаритным размерам, посадочному диаметру и функциональному назначению муфта AV55 / GV55 соответствует европейскому стандарту серии AV/GV и может рассматриваться как замена при совпадении монтажных параметров и характеристик стопорного механизма. Ниже представлены потенциальные отраслевые аналоги.
Перед заменой рекомендуется сверить каталожные чертежи, допуски на посадку вала и предельные нагрузки для обеспечения полной взаимозаменяемости узлов.
Часто задаваемые вопросы
Перед монтажом рекомендуется вручную проверить свободное вращение внутреннего кольца в рабочем направлении и чёткую блокировку при попытке обратного хода. Отсутствие заеданий, посторонних звуков и люфтов свидетельствует о готовности изделия к эксплуатации. Дополнительно следует осмотреть посадочные поверхности на предмет повреждений и убедиться в соответствии диаметра вала паспортным значениям.
Кратковременные пиковые нагрузки до 1,5×Tn допустимы при условии, что они не носят систематический характер и не сопровождаются ударными воздействиями. Однако для продления ресурса узла рекомендуется подбирать муфту с запасом по номинальному моменту, особенно в режимах с частыми пусками и остановками.
Муфта AV55 / GV55 поставляется с заводской консистентной смазкой, рассчитанной на весь срок службы при нормальных условиях эксплуатации. Дополнительное смазывание не предусмотрено конструкцией и может привести к нарушению работы роликового механизма. При работе в агрессивных средах или при повышенных температурах рекомендуется проконсультироваться с техническим специалистом.
На корпусе муфты нанесена маркировка, указывающая направление свободного хода. При установке необходимо ориентировать узел так, чтобы рабочее вращение вала совпадало с разрешённым направлением. Ошибка в ориентации приведёт к постоянной блокировке и невозможности передачи момента. После монтажа рекомендуется выполнить пробный прогон на холостом ходу.
Муфта AV55 / GV55 предназначена для работы в однонаправленных режимах с редкими реверсами. При частых переключениях направления вращения ресурс роликового механизма снижается из-за ускоренного износа расклинивающих элементов. Для реверсивных приводов с высокой цикличностью рекомендуется рассмотреть альтернативные решения с электромагнитным или пневматическим управлением.
