О товаре

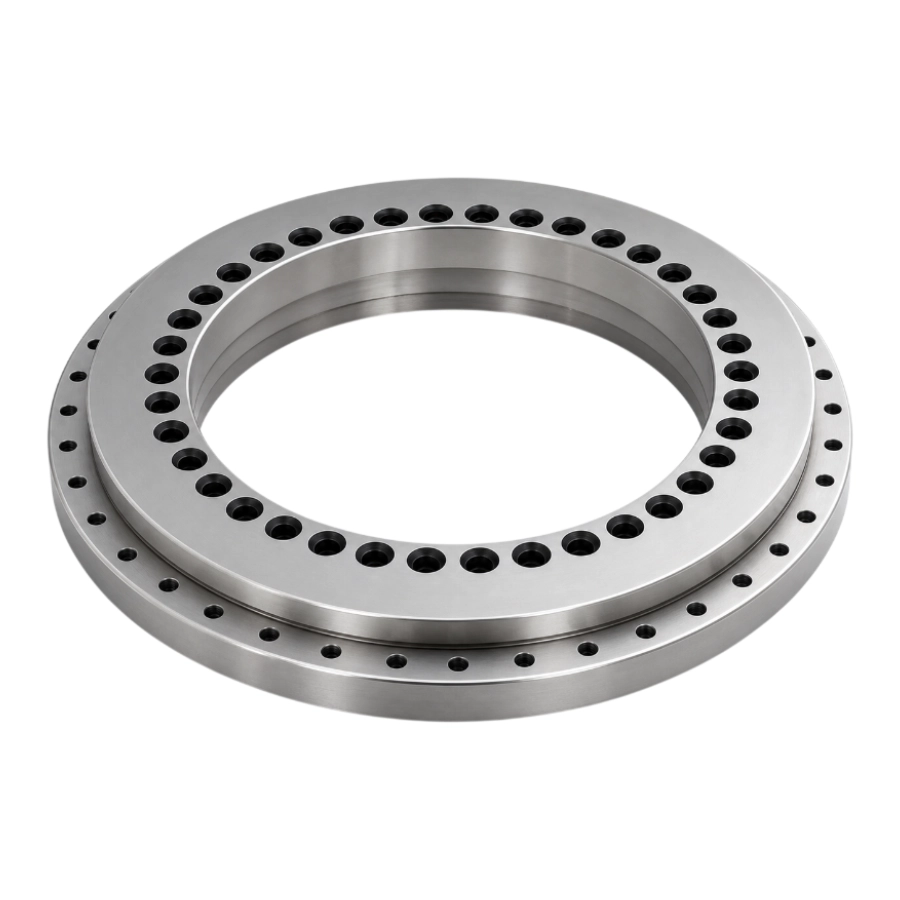

Опорно-поворотное устройство YRT100 — высокоточный трёхрядный роликовый подшипник поворота с внутренним диаметром 100 мм, разработанный для восприятия сложных комбинированных нагрузок — осевых, радиальных и опрокидывающих моментов — в узлах, где критичны жёсткость и повторяемость позиционирования. Конструкция ОПУ обеспечивает стабильное вращение с минимальным биением при умеренных скоростях, что делает его оптимальным выбором для поворотных столов обрабатывающих центров, делительных головок и робототехнических систем.
Модель YRT100 находит применение в составе вращающихся узлов промышленного оборудования, испытывающих одновременное воздействие осевых, радиальных и моментных усилий. Перекрёстное расположение цилиндрических роликов в трёх рядах позволяет равномерно распределять нагрузки во всех направлениях, сохраняя точность и жёсткость узла. ОПУ YRT100 устанавливается непосредственно на вал и корпус через внутренние и внешние крепёжные отверстия, что упрощает интеграцию в компактные приводные модули.
Расшифровка артикула
Обозначение YRT100 идентифицирует серию подшипника, его конструктивное исполнение и ключевой посадочный размер. Такая маркировка даёт возможность однозначно определить типоразмер ОПУ и подобрать совместимые ответные детали — вал, корпус и крепёжные элементы.
- YRT — серия трёхрядных цилиндрических роликовых опорно-поворотных устройств с перекрёстным расположением роликов, ориентированных на высокоточные поворотные узлы.
- 100 — номинальный внутренний диаметр ОПУ: 100 мм, задающий посадочный размер под вал или переходную втулку.
При заказе необходимо учитывать габаритные размеры (наружный диаметр 185 мм, высота 38 мм), схему расположения крепёжных отверстий и требования к моменту затяжки сборочных винтов для обеспечения заявленной точности.
Конструкция и устройство
ОПУ YRT100 построено по трёхрядной роликовой схеме, в которой два осевых ряда роликов воспринимают осевые нагрузки и опрокидывающий момент, а центральный радиальный ряд компенсирует радиальные усилия. Перекрёстное расположение тел качения обеспечивает компенсацию нагрузок во всех направлениях при минимальном биении. Наружное и внутреннее кольца снабжены монтажными отверстиями для прямого крепления к сопрягаемым деталям, что исключает потребность в дополнительных переходных фланцах.
- Трёхрядная схема с цилиндрическими роликами: два осевых ряда и один радиальный.
- Внутренний диаметр Di = 100 мм, наружный диаметр De = 185 мм, общая высота H2 = 38 мм.
- Наружное кольцо: 15 крепёжных отверстий диаметром 5,6 мм на диаметре Fe = 170 мм.
- Внутреннее кольцо: 16 крепёжных отверстий диаметром 5,6 мм на диаметре Fi = 112 мм.
- Зубчатое кольцо: внешний диаметр di = 160 мм, внутренний диаметр Di = 100 мм, высота C = 12 мм.
- Равномерное распределение сборочных винтов: 15 наружных и 16 внутренних, шаг расположения отверстий 18×20°.
- Демонтажные отверстия: 3 штуки, расположены с шагом 3×120°, резьба M5.
Размерный ряд серии YRT
Ниже приведена таблица основных типоразмеров опорно-поворотных устройств серии YRT. Текущий товар выделен.
Технические параметры и условия эксплуатации
ОПУ YRT100 рассчитано на эксплуатацию в составе прецизионных поворотных узлов с комбинированными нагрузками. Трёхрядная роликовая конструкция обеспечивает высокие значения грузоподъёмности при компактных габаритах, а прецизионная обработка дорожек качения гарантирует минимальное биение. Для сохранения заявленных характеристик критически важно соблюдать момент затяжки сборочных винтов и требования к чистоте посадочных поверхностей.
- Внутренний диаметр Di: 100 мм (допуск −0,010).
- Наружный диаметр De: 185 мм (допуск −0,015).
- Общая высота H2: 38 мм.
- Высота внешнего кольца C: 12 мм.
- Диаметр расположения наружных отверстий Fe: 170 мм.
- Диаметр расположения внутренних отверстий Fi: 112 мм.
- Количество крепёжных отверстий: 15 наружных, 16 внутренних.
- Диаметр крепёжных отверстий he / hi: 5,6 мм.
- Расточка под головку винта L / W: 10 мм / 5,4 мм.
- Биение радиальное и осевое: 3 мкм.
- Предельная скорость вращения: 430 об/мин.
- Момент динамического трения: 3 Н·м.
- Динамическая осевая нагрузка Ca: 75,5 кН.
- Статическая осевая нагрузка C0a: 415 кН.
- Динамическая радиальная нагрузка Cr: 47,5 кН.
- Статическая радиальная нагрузка C0r: 120 кН.
- Демонтажные отверстия: 3 шт., шаг 3×120°, резьба M5.
- Момент затяжки сборочных винтов: 8,5 Н·м.
- Масса: 4,1 кг.
Применяемость
Опорно-поворотное устройство YRT100 предназначено для прецизионных поворотных узлов с внутренним диаметром вала 100 мм. Благодаря повышенной жёсткости, малому биению и способности воспринимать комбинированные нагрузки, модель активно используется в станкостроении, робототехнике и измерительной технике.
- Поворотные столы и делительные головки фрезерных, шлифовальных и токарных станков с ЧПУ средней и высокой мощности.
- Робототехнические манипуляторы и поворотные оси с требованиями к высокой повторяемости позиционирования.
- Координатно-измерительные машины и вращающиеся столы измерительных комплексов.
- Поворотные оси вертикальных обрабатывающих центров и многокоординатных систем.
- Медицинское и оптико-механическое оборудование, где критично минимальное биение.
- Автоматизированные сборочные, сварочные и упаковочные линии с вращающимися рабочими столами повышенной грузоподъёмности.
Аналоги
По типоразмеру и конструктивной схеме ОПУ YRT100 соответствует ряду прецизионных трёхрядных роликовых подшипников поворота других производителей с внутренним диаметром 100 мм. Ниже приведены потенциальные аналоги, сопоставимые по габаритам и назначению.
Точное соответствие необходимо проверять по каталожным габаритам, схеме расположения крепёжных отверстий и допускаемым нагрузкам конкретной модели перед заменой.
Часто задаваемые вопросы
Рекомендуемый момент затяжки сборочных винтов составляет 8,5 Н·м. Затяжку необходимо выполнять равномерно, по крест-накрест схеме, в несколько проходов, чтобы избежать перекоса колец и сохранить заявленное биение 3 мкм.
Предельная скорость вращения YRT100 составляет 430 об/мин. Это типичное значение для прецизионных трёхрядных роликовых ОПУ, ориентированных на высокую точность и жёсткость, а не на высокие обороты. Для более скоростных задач рекомендуется рассмотреть серии с меньшим диаметром или шариковые аналоги.
Модель рассчитана на комбинированные нагрузки: динамическая осевая — 75,5 кН, статическая осевая — 415 кН, динамическая радиальная — 47,5 кН, статическая радиальная — 120 кН. Трёхрядная схема с перекрёстным расположением роликов позволяет одновременно компенсировать осевые, радиальные усилия и значительный опрокидывающий момент.
ОПУ YRT100 поставляется заполненным консистентной смазкой и не требует интенсивного обслуживания. В процессе эксплуатации рекомендуется периодически контролировать отсутствие посторонних шумов, нагрева и люфтов, а также защищать узел от попадания абразивной пыли и СОЖ. При работе в агрессивных средах желательно установить защитные уплотнения.
YRT100 — модель с внутренним диаметром 100 мм, наружным 185 мм и высотой 38 мм, массой 4,1 кг. По сравнению с YRT50 и YRT80 она имеет увеличенные габариты и массу, но обеспечивает более высокие значения грузоподъёмности (Ca 75,5 кН против 38 и 56 кН, C0a 415 кН против 158 и 255 кН). Выбор типоразмера определяется габаритами узла и величиной действующих нагрузок.
