О товаре

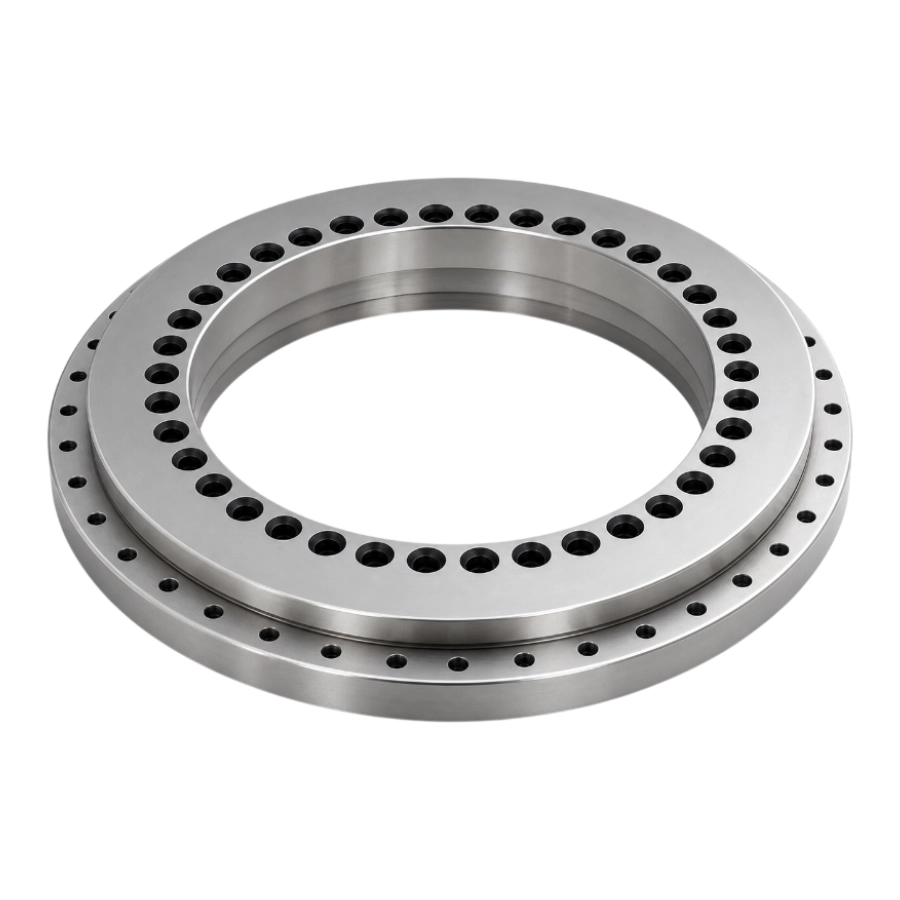

Опорно-поворотное устройство YRT150 — прецизионный трёхрядный роликовый подшипник поворота с внутренним диаметром 150 мм, ориентированный на применение в тяжёлых поворотных узлах с комбинированным нагружением. Модель обеспечивает высокую осевую и радиальную жёсткость, минимальное биение и устойчивое вращение под значительным опрокидывающим моментом, что позволяет использовать её в поворотных столах крупных обрабатывающих центров, делительных устройствах, роботизированных позиционерах и измерительных комплексах.
Модель YRT150 устанавливается в узлы, где одновременно действуют осевые, радиальные и моментные силы, а к повторяемости позиционирования предъявляются повышенные требования. Трёхрядная роликовая схема с перекрёстным расположением тел качения равномерно распределяет нагрузку по всем направлениям и сохраняет геометрическую точность вращения на протяжении всего срока службы. Монтаж ОПУ осуществляется напрямую к валу и корпусу через предусмотренные крепёжные отверстия, что исключает необходимость в переходных фланцах и упрощает сборку привода.
Расшифровка артикула
Маркировка YRT150 однозначно определяет серию, конструктивное исполнение и основной посадочный размер опорно-поворотного устройства. Расшифровка обозначения позволяет инженеру-конструктору быстро идентифицировать изделие и подобрать совместимые компоненты узла — ответные фланцы, вал, крепёж и сопрягаемые подшипниковые опоры.
- YRT — серия прецизионных трёхрядных роликовых ОПУ с перекрёстным расположением цилиндрических роликов, рассчитанных на комбинированные нагрузки.
- 150 — номинальный внутренний диаметр подшипника: 150 мм, определяющий посадочный размер вала или переходной втулки.
При заказе необходимо учитывать габаритные размеры (наружный диаметр 240 мм, высота 40 мм), схему крепления и требования к моменту затяжки сборочных винтов для обеспечения заявленной точности.
Конструкция и устройство
Конструктивно ОПУ YRT150 представляет собой трёхрядный роликовый подшипник: два осевых ряда воспринимают осевые усилия и опрокидывающий момент, а центральный радиальный ряд компенсирует радиальные нагрузки. Цилиндрические ролики расположены перекрёстно, что обеспечивает равномерное распределение усилий и минимальное биение. На наружном и внутреннем кольцах выполнены монтажные отверстия для прямой установки на сопрягаемые детали, а также демонтажные резьбовые точки для безопасного снятия изделия при обслуживании.
- Трёхрядная роликовая схема: два осевых ряда и один радиальный, перекрёстное расположение тел качения.
- Внутренний диаметр Di = 150 мм, наружный диаметр De = 240 мм, общая высота H2 = 40 мм.
- Наружное кольцо: 33 крепёжных отверстия диаметром 7 мм, расположенные на диаметре Fe = 225 мм.
- Внутреннее кольцо: 34 крепёжных отверстия диаметром 7 мм на диаметре Fi = 165 мм.
- Зубчатое кольцо: внешний диаметр di = 214 мм, внутренний Di = 150 мм, высота C = 12 мм.
- Равномерное распределение сборочных винтов: шаг 36×10°, 33 наружных и 34 внутренних отверстия.
- Демонтажные отверстия: 3 штуки с резьбой M8, расположены с шагом 3×120°, плюс 2 сервисных отверстия на 2×180°.
Размерный ряд серии YRT
Ниже приведена таблица основных типоразмеров опорно-поворотных устройств серии YRT. Текущий товар выделен.
Технические параметры и условия эксплуатации
ОПУ YRT150 проектировалось для работы в узлах с существенными комбинированными нагрузками и требованиями к высокой точности позиционирования. Увеличенное количество крепёжных отверстий (33 наружных и 34 внутренних) обеспечивает равномерное распределение усилий по периметру колец, а прецизионная шлифовка дорожек качения гарантирует стабильное биение в пределах заявленного допуска. Ключевым условием долговечной работы является соблюдение момента затяжки и чистоты посадочных поверхностей при монтаже.
- Внутренний диаметр Di: 150 мм (допуск −0,013).
- Наружный диаметр De: 240 мм (допуск −0,015).
- Общая высота H2: 40 мм.
- Высота внешнего кольца C: 12 мм.
- Диаметр расположения наружных отверстий Fe: 225 мм.
- Диаметр расположения внутренних отверстий Fi: 165 мм.
- Количество крепёжных отверстий: 33 наружных, 34 внутренних.
- Диаметр крепёжных отверстий he / hi: 7 мм.
- Расточка под головку винта L / W: 11 мм / 6,2 мм.
- Биение радиальное и осевое: 3 мкм.
- Предельная скорость вращения: 320 об/мин.
- Момент динамического трения: 10 Н·м.
- Динамическая осевая нагрузка Ca: 112 кН.
- Статическая осевая нагрузка C0a: 630 кН.
- Динамическая радиальная нагрузка Cr: 56 кН.
- Статическая радиальная нагрузка C0r: 170 кН.
- Демонтажные отверстия: 3 шт., шаг 3×120°, резьба M8.
- Момент затяжки сборочных винтов: 14 Н·м.
- Масса: 6,2 кг.
Применяемость
Опорно-поворотное устройство YRT150 ориентировано на поворотные узлы с внутренним диаметром вала 150 мм и применяется там, где требуется сочетать высокую грузоподъёмность с прецизионной точностью вращения. Типичные сферы использования охватывают тяжёлое станкостроение, промышленную робототехнику и специализированное измерительное оборудование.
- Поворотные столы и индексаторы тяжёлых фрезерных, карусельных и расточных станков с ЧПУ.
- Позиционеры и манипуляторы промышленных роботов с высокой повторяемостью движений.
- Поворотные платформы координатно-измерительных машин и контрольных стендов.
- Вращающиеся узлы вертикальных и горизонтальных обрабатывающих центров крупного типоразмера.
- Радиолокационные, оптико-электронные и антенные устройства с прецизионным наведением.
- Автоматизированные сварочные и сборочные комплексы с круговыми позиционерами заготовок.
Аналоги
По типоразмеру и конструктивной схеме ОПУ YRT150 сопоставимо с рядом прецизионных трёхрядных роликовых подшипников поворота других производителей с внутренним диаметром 150 мм. Ниже приведены потенциальные аналоги, близкие по габаритам и нагрузочным характеристикам.
Точное соответствие необходимо проверять по каталожным габаритам, схеме расположения крепёжных отверстий и допускаемым нагрузкам конкретной модели перед заменой.
Часто задаваемые вопросы
Производитель регламентирует момент затяжки сборочных винтов на уровне 14 Н·м. Затяжка выполняется крест-накрест в несколько проходов, чтобы исключить деформацию колец и обеспечить заявленное биение 3 мкм. Рекомендуется использовать динамометрический ключ и винты класса прочности не ниже 10.9.
Предельная частота вращения составляет 320 об/мин. Это значение типично для трёхрядных роликовых ОПУ крупного типоразмера, ориентированных на точность и жёсткость, а не на скоростной режим. Для скоростных применений следует подбирать изделия меньшего диаметра или шариковые серии.
ОПУ рассчитано на комбинированные воздействия: динамическая осевая нагрузка — 112 кН, статическая осевая — 630 кН, динамическая радиальная — 56 кН, статическая радиальная — 170 кН. Трёхрядная схема с перекрёстным расположением роликов позволяет одновременно воспринимать осевые и радиальные усилия, а также значительный опрокидывающий момент.
YRT150 поставляется с заводским заполнением консистентной смазкой, достаточным для начала эксплуатации. В дальнейшем рекомендуется контролировать состояние смазочного материала, отсутствие перегрева и посторонних шумов, а при работе в запылённых или влажных условиях — установить дополнительные уплотнения и защитные кожухи.
YRT150 имеет внутренний диаметр 150 мм, наружный 240 мм, высоту 40 мм и массу 6,2 кг. По сравнению с YRT120 она обладает большей грузоподъёмностью (Ca 112 кН против 102 кН, C0a 630 кН против 540 кН) и увеличенным количеством крепёжных точек (33/34 против 21/22), что обеспечивает более равномерное распределение нагрузок. Следующая модель YRT180 крупнее и тяжелее, поэтому выбор между ними делается исходя из габаритов узла и действующих усилий.
