О товаре

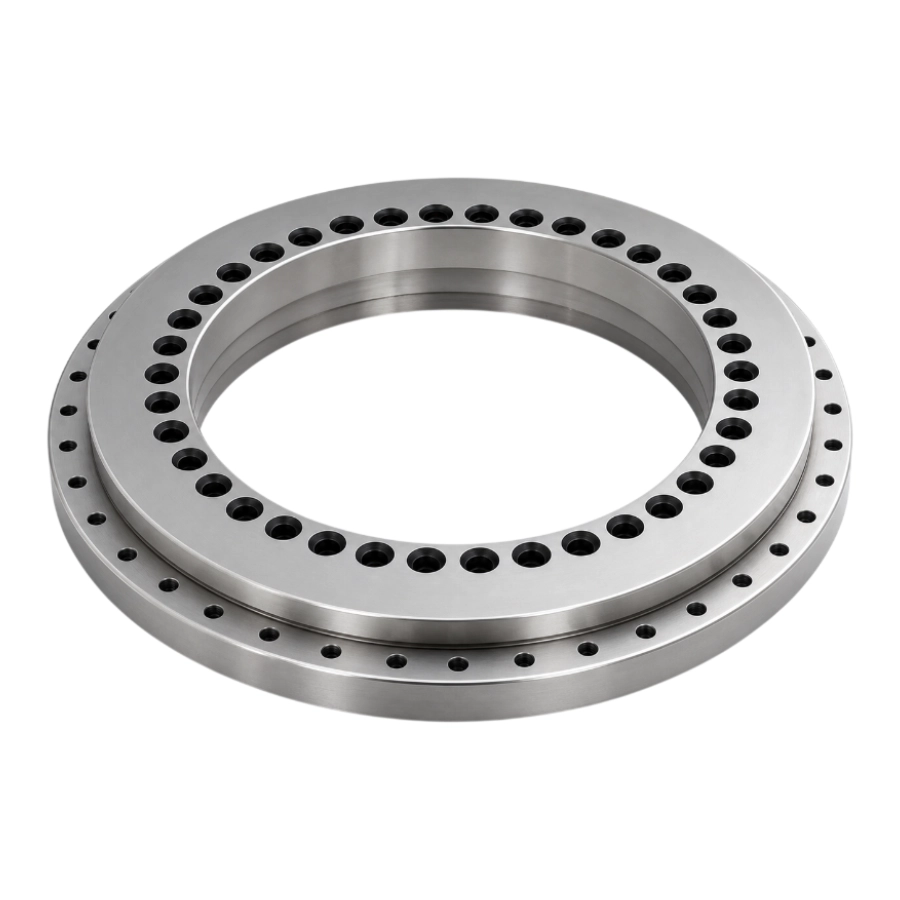

Опорно-поворотное устройство YRT200 — тяжёлый прецизионный трёхрядный роликовый подшипник поворота с внутренним диаметром 200 мм, спроектированный для восприятия значительных комбинированных нагрузок в узлах, где критичны жёсткость, точность и устойчивость к опрокидывающим моментам. Увеличенная высота кольца (45 мм) и расширенная схема крепления обеспечивают стабильное вращение с минимальным биением даже при высоких динамических воздействиях, что делает модель востребованной в тяжёлом станкостроении, робототехнических комплексах и крупногабаритных измерительных системах.
Модель YRT200 занимает промежуточное положение между средними и крупными типоразмерами серии YRT, сочетая компактность монтажа с высокой грузоподъёмностью. Перекрёстное расположение цилиндрических роликов в трёх рядах равномерно распределяет нагрузки во всех направлениях и сохраняет геометрию вращения на протяжении всего срока службы. ОПУ устанавливается напрямую на вал и корпус через штатные крепёжные отверстия, что исключает потребность в переходных фланцах и упрощает сборку привода.
Расшифровка артикула
Маркировка YRT200 однозначно идентифицирует серию, конструктивное исполнение и ключевой посадочный размер опорно-поворотного устройства. Расшифровка обозначения позволяет инженеру-конструктору быстро определить типоразмер изделия и подобрать совместимые компоненты узла — ответные фланцы, вал, крепёж и сопрягаемые подшипниковые опоры.
- YRT — серия прецизионных трёхрядных роликовых ОПУ с перекрёстным расположением цилиндрических роликов, рассчитанных на восприятие комбинированных нагрузок.
- 200 — номинальный внутренний диаметр подшипника: 200 мм, определяющий посадочный размер вала или переходной втулки.
При заказе необходимо учитывать габаритные размеры (наружный диаметр 300 мм, высота 45 мм), схему расположения крепёжных отверстий и требования к моменту затяжки сборочных винтов для обеспечения заявленной точности.
Конструкция и устройство
Конструктивно ОПУ YRT200 представляет собой трёхрядный роликовый подшипник: два осевых ряда воспринимают осевые усилия и опрокидывающий момент, а центральный радиальный ряд компенсирует радиальные нагрузки. Цилиндрические ролики расположены перекрёстно, что обеспечивает равномерное распределение усилий и минимальное биение. На наружном и внутреннем кольцах выполнены монтажные отверстия для прямой установки на сопрягаемые детали, а также демонтажные резьбовые точки для безопасного снятия изделия при обслуживании.
- Трёхрядная роликовая схема: два осевых ряда и один радиальный, перекрёстное расположение тел качения.
- Внутренний диаметр Di = 200 мм, наружный диаметр De = 300 мм, общая высота H2 = 45 мм.
- Наружное кольцо: 45 крепёжных отверстий диаметром 7 мм, расположенных на диаметре Fe = 285 мм.
- Внутреннее кольцо: 46 крепёжных отверстий диаметром 7 мм на диаметре Fi = 215 мм.
- Зубчатое кольцо: внешний диаметр di = 274 мм, внутренний Di = 200 мм, высота C = 15 мм.
- Равномерное распределение сборочных винтов: шаг 48×7,5°, 45 наружных и 46 внутренних отверстий.
- Демонтажные отверстия: 3 штуки с резьбой M8, расположены с шагом 3×120°, плюс 2 сервисных отверстия на 2×180°.
Размерный ряд серии YRT
Ниже приведена таблица основных типоразмеров опорно-поворотных устройств серии YRT. Текущий товар выделен.
Технические параметры и условия эксплуатации
ОПУ YRT200 проектировалось для работы в узлах с существенными комбинированными нагрузками и требованиями к высокой точности позиционирования. Увеличенное количество крепёжных отверстий (45 наружных и 46 внутренних) обеспечивает равномерное распределение усилий по периметру колец, а прецизионная шлифовка дорожек качения гарантирует стабильное биение в пределах заявленного допуска. Ключевым условием долговечной работы является соблюдение момента затяжки и чистоты посадочных поверхностей при монтаже.
- Внутренний диаметр Di: 200 мм (допуск −0,015).
- Наружный диаметр De: 300 мм (допуск −0,018).
- Общая высота H2: 45 мм.
- Высота внешнего кольца C: 15 мм.
- Диаметр расположения наружных отверстий Fe: 285 мм.
- Диаметр расположения внутренних отверстий Fi: 215 мм.
- Количество крепёжных отверстий: 45 наружных, 46 внутренних.
- Диаметр крепёжных отверстий he / hi: 7 мм.
- Расточка под головку винта L / W: 11 мм / 6,2 мм.
- Биение радиальное и осевое: 4 мкм.
- Предельная скорость вращения: 260 об/мин.
- Момент динамического трения: 14 Н·м.
- Динамическая осевая нагрузка Ca: 120 кН.
- Статическая осевая нагрузка C0a: 765 кН.
- Динамическая радиальная нагрузка Cr: 81,5 кН.
- Статическая радиальная нагрузка C0r: 220 кН.
- Демонтажные отверстия: 3 шт., шаг 3×120°, резьба M8.
- Момент затяжки сборочных винтов: 14 Н·м.
- Масса: 9,7 кг.
Применяемость
Опорно-поворотное устройство YRT200 ориентировано на поворотные узлы с внутренним диаметром вала 200 мм и применяется там, где требуется сочетать высокую грузоподъёмность с прецизионной точностью вращения. Типичные сферы использования охватывают тяжёлое станкостроение, промышленную робототехнику и специализированное измерительное оборудование.
- Поворотные столы и индексаторы тяжёлых фрезерных, карусельных и расточных станков с ЧПУ.
- Позиционеры и манипуляторы промышленных роботов с высокой повторяемостью движений.
- Поворотные платформы координатно-измерительных машин и контрольных стендов.
- Вращающиеся узлы вертикальных и горизонтальных обрабатывающих центров крупного типоразмера.
- Радиолокационные, оптико-электронные и антенные устройства с прецизионным наведением.
- Автоматизированные сварочные и сборочные комплексы с круговыми позиционерами заготовок.
Аналоги
По типоразмеру и конструктивной схеме ОПУ YRT200 сопоставимо с рядом прецизионных трёхрядных роликовых подшипников поворота других производителей с внутренним диаметром 200 мм. Ниже приведены потенциальные аналоги, близкие по габаритам и нагрузочным характеристикам.
Точное соответствие необходимо проверять по каталожным габаритам, схеме расположения крепёжных отверстий и допускаемым нагрузкам конкретной модели перед заменой.
Часто задаваемые вопросы
Производитель регламентирует момент затяжки сборочных винтов на уровне 14 Н·м. Затяжка выполняется крест-накрест в несколько проходов, чтобы исключить деформацию колец и обеспечить заявленное биение 4 мкм. Рекомендуется использовать динамометрический ключ и винты класса прочности не ниже 10.9.
Предельная частота вращения составляет 260 об/мин. Это значение типично для трёхрядных роликовых ОПУ крупного типоразмера, ориентированных на точность и жёсткость, а не на скоростной режим. Для скоростных применений следует подбирать изделия меньшего диаметра или шариковые серии.
ОПУ рассчитано на комбинированные воздействия: динамическая осевая нагрузка — 120 кН, статическая осевая — 765 кН, динамическая радиальная — 81,5 кН, статическая радиальная — 220 кН. Трёхрядная схема с перекрёстным расположением роликов позволяет одновременно воспринимать осевые и радиальные усилия, а также значительный опрокидывающий момент.
YRT200 поставляется с заводским заполнением консистентной смазкой, достаточным для начала эксплуатации. В дальнейшем рекомендуется контролировать состояние смазочного материала, отсутствие перегрева и посторонних шумов, а при работе в запылённых или влажных условиях — установить дополнительные уплотнения и защитные кожухи.
YRT200 имеет внутренний диаметр 200 мм, наружный 300 мм, высоту 45 мм и массу 9,7 кг. По сравнению с YRT180 она обладает большей грузоподъёмностью (Ca 120 кН против 118 кН, C0a 765 кН против 710 кН) и увеличенной высотой кольца (45 мм против 43 мм), что обеспечивает повышенную жёсткость при значительных опрокидывающих моментах. Следующая модель YRT260 существенно крупнее и тяжелее, поэтому выбор между ними делается исходя из габаритов узла и действующих усилий.
