Артикул:
NBL2004142001PPNTECHNIX
Характеристики
Серия
—
NBL
Фланец
—
есть
Тип
—
однорядный
Все характеристики
Аналоги
Аналог FAG:
32306-A
Аналог IMO:
90-20 0411/0-07012
Аналог RIMA:
2C.0518.00
Аналог TORRIANI:
SD.505.20.00.C
86 654 руб.
/шт Есть в наличии: 25
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
ОПУ фланцевой серии NBL.20.0414.200-1PPN TECHNIX - однорядное шариковое опорно‑поворотное устройство без зубчатого венца с габаритами 304x518x56 мм и массой около 25 кг, рассчитанное на восприятие значительных осевых нагрузок и опрокидывающих моментов. За счёт фланцевого исполнения и отсутствия зацепления подшипник удобен для узлов, где требуется чистое вращение и свободный выбор внешнего привода.
Устройство и конструкция
- Два закалённых стальных кольца образуют опорный контур диаметром 518 мм с внутренним отверстием 304 мм, дорожки качения рассчитаны на работу под постоянной осевой нагрузкой.
- Один ряд шариков четырёхточечного контакта, размещённых в сепараторе, обеспечивает устойчивость к перекосам и равномерное распределение нагрузки по окружности.
- Фланцевое наружное кольцо имеет 8 крепёжных отверстий по диаметру 490 мм, что позволяет быстро закрепить ОПУ на раме или опорной плите без дополнительных переходных деталей.
- Внутреннее кольцо с 12 отверстиями по диаметру 332 мм служит базой для поворачиваемой конструкции и надёжно передаёт опрокидывающие моменты на шариковый ряд.
- Двухсторонние уплотнения и заводская смазка защищают зону качения от пыли и влаги и позволяют использовать устройство в открытых установках без сложных кожухов.
Расшифровка наименования
- NBL - фланцевая серия однорядных опорно‑поворотных устройств без зубчатого зацепления для работы с осевыми нагрузками.
- 20 - размерный ряд и группа грузоподъёмности, соответствующие среднетяжёлым режимам эксплуатации.
- 0414.200 - код присоединительных размеров, описывающий сочетание наружного диаметра 518 мм, внутреннего диаметра 304 мм и конфигурацию крепёжных отверстий.
- 1 - базовое конструктивное исполнение по высоте 56 мм и компоновке фланцев в данной линейке.
- PPN - исполнение с парой контактных уплотнений и заводской смазкой, рассчитанное на стандартный класс точности производителя.
Применяемость на практике
ОПУ NBL.20.0414.200-1PPN используют в поворотных столах и позиционерах, ветроустановках малого и среднего диаметра, лёгких кранах, кантователях и смесителях, где важны компактная высота узла, удобство крепления двух фланцев и отсутствие встроенного зубчатого венца.
Сферы применения
- Строительная и подъёмная техника с поворотными платформами и рабочими консолями.
- Поворотные столы станков, сварочных и сборочных установок, испытательные стенды.
- Промышленные манипуляторы, кантователи, смесители и транспортно‑перегрузочное оборудование.
- Специализированные машины с умеренными скоростями вращения до 30 об/мин и требованием точного позиционирования.

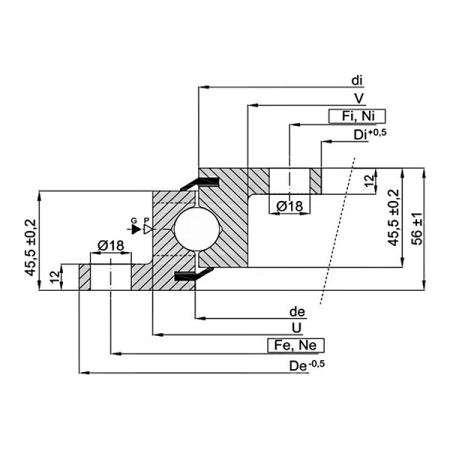

Технические характеристики
Серия
NBL
Материал
Сталь 42CrMo4
Тип
однорядный
Диаметр опорного фланца внешнего кольца De, мм
518
Внутренний диаметр зубчатого кольца Di, мм
304
Внутренний диаметр опорного кольца de, мм
415,5
Внешний диаметр зубчатого кольца di, мм
412,5
Диаметр крепления внутреннего кольца Fi, мм
332
Диаметр крепления внешнего кольца Fe, мм
490
Диаметр корпуса внешнего кольца U, мм
453
Количество внутренних крепежных отверстий Ni
12
Количество внешних крепежных отверстий Ne
8
Диаметр присоединительного отверстия V, мм
363
Зацепление
нет
Фланец
есть
Общие характеристики
Производитель
TECHNIX
Вес, кг
25
