Артикул:
NBL2010942001PPNTECHNIX
Характеристики
Серия
—
NBL
Тип
—
однорядный
Фланец
—
есть
Все характеристики
Аналоги
Аналог FAG:
32312-A
164 033 руб.
/шт Есть в наличии: 12
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
ОПУ фланцевой серии NBL.20.1094.200-1PPN TECHNIX - однорядное шариковое опорно‑поворотное устройство без зубчатого венца с размерами 984x1198x56 мм, предназначенное для тяжело нагруженных поворотных узлов с большим вылетом и значительными опрокидывающими моментами.
Двойное фланцевое исполнение обеспечивает жёсткое болтовое соединение как с несущей рамой, так и с поворачиваемой платформой, а отсутствие встроенного зацепления оставляет конструктору свободу выбора внешнего привода и упрощает обслуживание узла.
Устройство и конструкция
- Внутреннее и наружное кольца из стали с закалёнными дорожками качения образуют опорный контур диаметром 1198 мм с внутренним отверстием 984 мм и рассчитаны на длительную работу под высокой осевой нагрузкой.
- Один ряд шариков четырёхточечного контакта воспринимает осевое усилие и момент, компенсирует небольшие перекосы монтажных поверхностей и обеспечивает плавное вращение поворотного механизма.
- Фланцевое наружное кольцо с 16 крепёжными отверстиями по делительной окружности позволяет надёжно закрепить ОПУ на силовой плите или раме без использования дополнительных переходных фланцев.
- Внутреннее кольцо имеет 20 отверстий под болтовое соединение, через которые поворачиваемая конструкция жёстко связана с устройством и равномерно передаёт нагрузку на опору.
- Контактные уплотнения по обеим сторонам и заводская смазка защищают дорожки качения от грязи и влаги, повышая ресурс узла при эксплуатации на открытых площадках и в тяжёлых промышленных условиях.
Расшифровка наименования
- NBL - фланцевая серия однорядных опорно‑поворотных устройств без зубчатого зацепления, ориентированных на восприятие больших осевых нагрузок и моментов.
- 20 - размерный ряд и группа грузоподъёмности, используемые в среднетяжёлом и тяжёлом промышленном оборудовании.
- 1094.200 - шифр присоединительных размеров, характеризующий сочетание опорного диаметра 1198 мм, внутреннего диаметра 984 мм и схемы расположения крепёжных отверстий.
- 1 - базовое конструктивное исполнение по высоте 56 мм и компоновке фланцев в линейке NBL.
- PPN - исполнение с двухсторонними уплотнениями, заводской смазкой и стандартным классом точности производителя.
Применяемость на практике
ОПУ NBL.20.1094.200-1PPN применяют в поворотных платформах тяжёлых кранов и подъёмных установок, ветроэнергетических и перегрузочных комплексов, крупногабаритных манипуляторов и кантователей, где требуется максимальная несущая способность, большой диаметр опоры и чистое вращение без встроенного зубчатого привода.
Сферы применения
- Строительная, карьерная и подъёмно‑транспортная техника с поворотными платформами и длинными стрелами.
- Поворотные столы и позиционеры тяжёлых станков, сварочных и сборочных линий, испытательные стенды.
- Промышленные манипуляторы, кантователи, смесители и транспортно‑перегрузочное оборудование большой мощности.
- Специализированные машины и установки, где критичны точность позиционирования и устойчивость к длительной работе под экстремальными нагрузками.
Общая информация
Серия
NBL
Тип
однорядный
Фланец
есть
Материал
Сталь 42CrMo4
Производитель
TECHNIX
Вес, кг
68

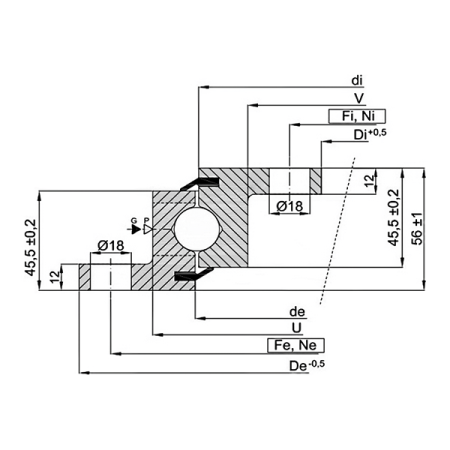

Технические параметры
Диаметр опорного фланца внешнего кольца De, мм
1198
Внутренний диаметр зубчатого кольца Di, мм
984
Внутренний диаметр опорного кольца de, мм
1095,5
Внешний диаметр зубчатого кольца di, мм
1092,5
Диаметр крепления внутреннего кольца Fi, мм
1012
Диаметр крепления внешнего кольца Fe, мм
1170
Диаметр корпуса внешнего кольца U, мм
1133
Количество внутренних крепежных отверстий Ni
20
Количество внешних крепежных отверстий Ne
16
Диаметр присоединительного отверстия V, мм
1049
Зацепление
нет
