Артикул:
SG31025RHTECHNIX
Характеристики
Серия
—
SG
Диаметр опорного фланца внешнего кольца De, мм
—
391
Внутренний диаметр зубчатого кольца Di, мм
—
229
Все характеристики
Аналоги
Аналог FAG:
32038-A
207 762 руб.
/шт Есть в наличии: 10
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

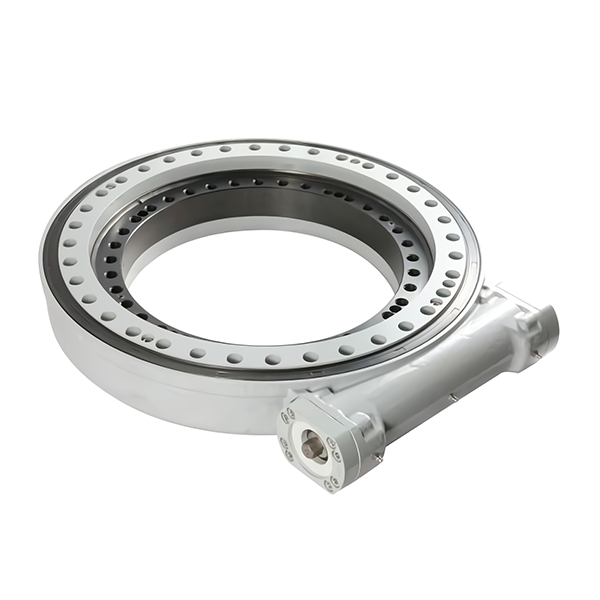

ОПУ SG310-25RH TECHNIX – опорно-поворотное устройство с червячным приводом, предназначенное для медленного и плавного поворота тяжёлых платформ при высокой точности позиционирования и надёжной фиксации под нагрузкой.
Устройство и конструкция
- Однорядное шариковое опорно-поворотное кольцо из конструкционной стали 45, совмещающее функции несущего подшипника и редуктора в едином корпусе.
- Наружное опорное кольцо с фланцем диаметром 391 мм, зубчатым венцом по наружному диаметру и 18 крепёжными отверстиями с резьбой M16 для монтажа к раме или основанию машины.
- Внутреннее кольцо с посадочным диаметром 310 мм, диаметром крепления 259 мм и 19 отверстиями M16 для крепления поворотной части оборудования.
- Зубчатый венец имеет внутренний диаметр 229 мм, на который передаётся крутящий момент от червячной пары, обеспечивая высокое выходное усилие при минимальном входном моменте.
- Червячный редуктор с длиной корпуса 370 мм, передаточным отношением порядка 79:1 и максимальным выходным моментом около 9,5 кН·м при допустимом входном моменте до 300 Н·м.
- Конструктивная высота узла 108 мм и высота от центра редуктора 57 мм упрощают встраивание ОПУ в компактные поворотные механизмы.
Расшифровка наименования / артикула
- SG – линейка опорно-поворотных устройств с интегрированным червячным приводом для высокомоментных поворотных механизмов.
- 310 – типоразмер с внутренним диаметром опорного кольца 310 мм и увеличенным диаметром опорного фланца внешнего кольца 391 мм.
- 25 – принадлежность к размерному ряду с высоким передаточным числом червячной пары и малой скоростью выходного вращения.
- R – правая компоновка червячного вала относительно корпуса ОПУ.
- H – горизонтальное базовое монтажное исполнение с возможностью установки в наклонном положении.
- TECHNIX – поставка, сервис и техническая поддержка изделия под брендом TECHNIX.
Применяемость на практике
ОПУ SG310-25RH TECHNIX используют в приводах поворота, где требуется совместить несущую опору и механизм вращения тяжёлых нагрузок в одном компактном узле. Большое передаточное отношение червячной пары позволяет получать значительный выходной момент от относительно маломощного электродвигателя, а самоторможение передачи удерживает платформу в заданном положении без дополнительных тормозных устройств.
Сферы применения
- Поворотные механизмы стреловых и башенных кранов, кран-манипуляторов и подъёмных платформ.
- Ветроэнергетические установки для ориентации гондолы и лопастей к потоку ветра.
- Карьерная, коммунальная и строительная техника с поворотными рабочими органами: экскаваторы, илоскрёбы, кантователи и т.п.
- Поворотные столы, позиционеры и платформы в составе конвейерных и роботизированных линий.
- Солнечные трекеры и другие энергетические установки, где требуются низкая скорость вращения, высокий момент и стабильная фиксация под воздействием внешних нагрузок.
Общая информация
Серия
SG
Материал
Сталь 45
Производитель
TECHNIX

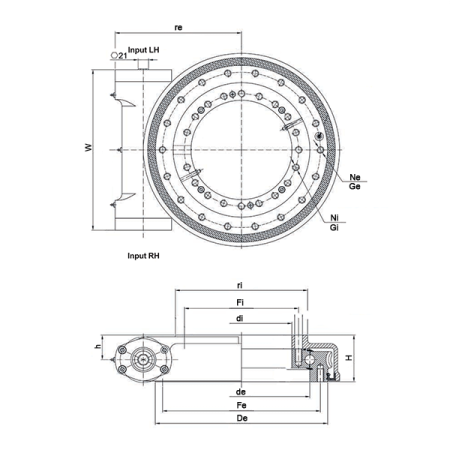

Технические параметры
Диаметр опорного фланца внешнего кольца De, мм
391
Внутренний диаметр зубчатого кольца Di, мм
229
Внутренний диаметр опорного кольца de, мм
310
Диаметр крепления внутреннего кольца Fi, мм
259
Диаметр крепления внешнего кольца Fe, мм
358
Количество внутренних крепежных отверстий Ni
19
Количество внешних крепежных отверстий Ne
18
Радиус внешнего кольца re, мм
222,5
Радиус внутреннего кольца ri, мм
300
Высота ОПУ H, мм
108
Высота от центра редуктора h, мм
57
Максимальный крутящий момент на выходе, кНм
9,5
Максимальный крутящий момент на входе, Нм
300
Резьба внешнего кольца Ge, мм
M16
Резьба внутреннего кольца Gi, мм
M16
Длина корпуса редуктора W, мм
370
Передаточное отношение i
79:1
