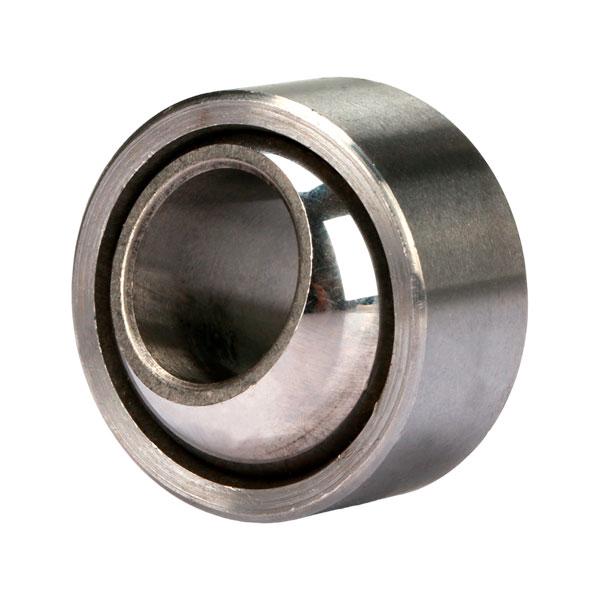

Подшипник GE17C TECHNIX применяют в радиальных шарнирных опорах с посадочным диаметром 17 мм, где соединение должно воспринимать нагрузку и сохранять подвижность при изменении взаимного положения сопряженных деталей. Сферическая рабочая поверхность допускает наклон шарнира до 10 градусов, поэтому подшипник подходит для механизмов, в которых во время работы возникают ограниченные угловые перемещения.
Особенности конструкции
GE17C относится к радиальным подшипникам скольжения серии GE. Передача усилия происходит через сферическую пару трения твердый хром/PTFE. Такая конструкция отличается от подшипников качения отсутствием шариков или роликов: взаимное перемещение колец обеспечивается скольжением контактных поверхностей.
Габариты подшипника составляют 17x30x14 мм, ширина внутреннего кольца - 14 мм, ширина наружного кольца C - 10 мм. Диаметр сферы шарнира равен 25 мм. Уплотнение не предусмотрено, поэтому при проектировании узла необходимо учитывать внешнюю защиту от загрязнений. Для согласования посадочных элементов на странице указаны максимальный диаметр фланца 20,7 мм, минимальный диаметр упорного фланца корпуса 24 мм и минимальные радиусы фасок 0,3 мм для установки на вал и в корпус.
Расшифровка наименования
- GE - серия радиальных подшипников скольжения со сферической рабочей поверхностью;
- 17 - внутренний диаметр подшипника 17 мм;
- C - индекс исполнения в маркировке данной позиции, для которой указана пара трения твердый хром/PTFE;
- TECHNIX - производитель изделия.
Область применения
Подшипник используют в соединениях, где требуется радиальная опора с возможностью углового смещения без применения роликовых или шариковых тел качения. При подборе необходимо сверять размеры посадки, допустимый угол наклона, исполнение без уплотнений и параметры сопряженных деталей.
Данный подшипник может применяться:
- в шарнирных соединениях промышленных механизмов;
- в опорах рычагов, тяг и приводных элементов;
- в узлах оборудования с периодическим угловым перемещением;
- в регулировочных и поворотных механизмах;
- при ремонте оборудования, рассчитанного на подшипник скольжения размером 17x30x14 мм.
