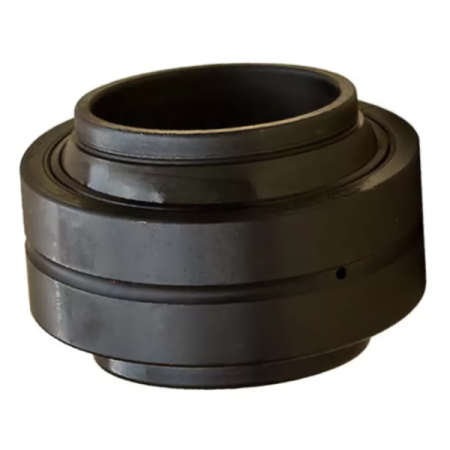

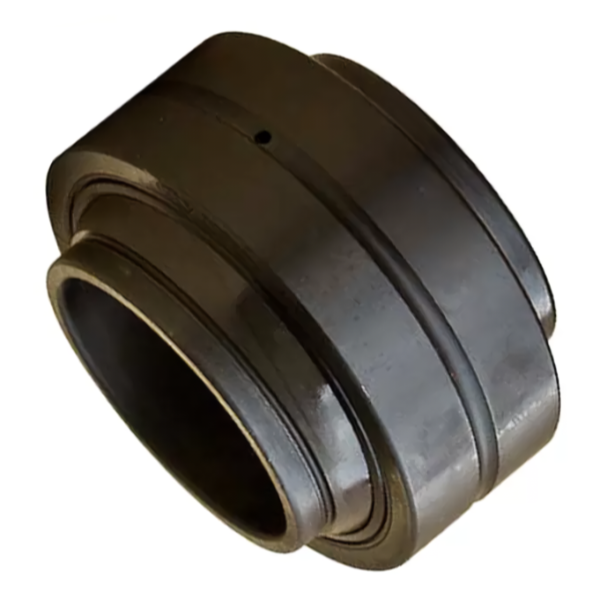

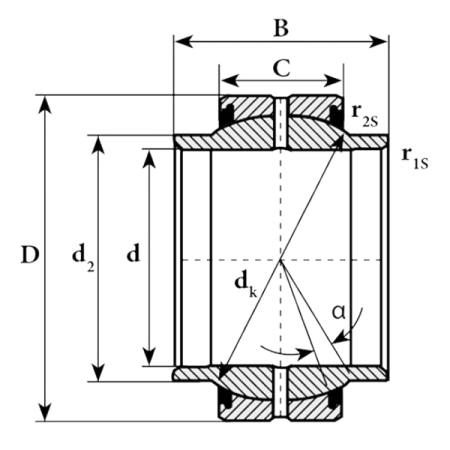

Подшипник GEEW160ES TECHNIX предназначен для крупноразмерных радиальных шарнирных узлов с внутренним диаметром 160 мм. Наружный диаметр изделия составляет 230 мм, общая ширина - 160 мм. Такие габариты требуют точной проверки посадочного места и свободного пространства в корпусе. Сферическая конструкция обеспечивает ограниченную подвижность соединяемых элементов.
Особенности конструкции
GEEW160ES воспринимает радиальную нагрузку и работает с парой трения сталь/сталь. Допустимый угол наклона шарнира составляет 4 градуса. При подборе этот параметр необходимо рассматривать вместе с размерами подшипника, поскольку геометрия узла должна обеспечивать свободное перемещение колец в установленном диапазоне. Сопряженные поверхности не должны создавать препятствий для наклона.
Встроенных уплотнений нет, поэтому защиту рабочей зоны от загрязнений предусматривают в конструкции опоры. Канавка и смазочное отверстие в наружном кольце отсутствуют. Следовательно, обслуживание соединения не должно предполагать подачу смазочного материала через наружное кольцо. Цилиндрическое отверстие внутреннего кольца не предусмотрено. Для правильной замены проверяют размеры 160x230x160 мм, тип нагрузки, пару трения и допустимое угловое отклонение.
Расшифровка наименования
- GEEW - обозначение серии подшипника;
- 160 - обозначение, соответствующее внутреннему диаметру 160 мм;
- ES - буквенный индекс конструктивного исполнения подшипника;
- радиальный - тип подшипника по направлению воспринимаемой нагрузки;
- TECHNIX - производитель изделия.
Область применения
Подшипник применим в радиальных опорах и шарнирных соединениях с крупным посадочным диаметром, где требуется небольшой взаимный наклон деталей. Отсутствие уплотнений и смазочного отверстия в наружном кольце влияет на устройство защиты и обслуживания узла. Перед установкой необходимо подтвердить полное совпадение габаритов и конструктивного исполнения.
Данный подшипник используется:
- в крупноразмерных радиальных шарнирных узлах;
- в соединениях с посадочным диаметром 160 мм;
- в опорах с угловым перемещением до 4 градусов;
- в конструкциях с парой трения сталь/сталь и внешней защитой;
- для замены изделия при соответствии всех основных параметров.
