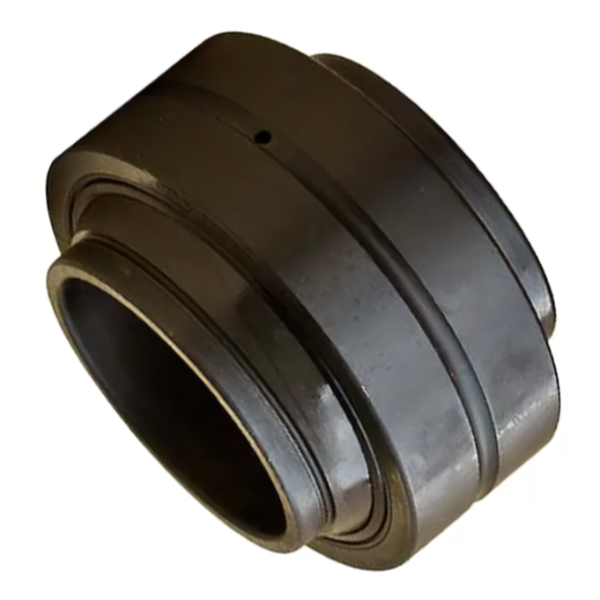

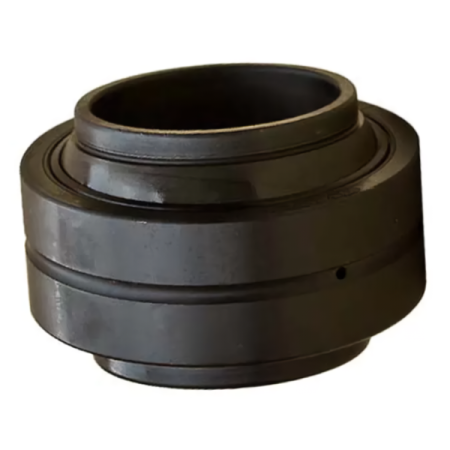

Подшипник GEEW50ES TECHNIX рассчитан на установку в радиальный шарнирный узел с валом диаметром 50 мм. Габариты детали - 50x75x50 мм. Конструкция обеспечивает взаимное угловое перемещение колец, поэтому соединение может сохранять подвижность при небольшом отклонении элементов от соосного положения. При выборе учитывают одновременно посадку, наружный размер и ширину изделия. Полное совпадение габаритов особенно важно при замене, поскольку подшипник должен занять предусмотренное место без изменения геометрии соединения.
Особенности конструкции

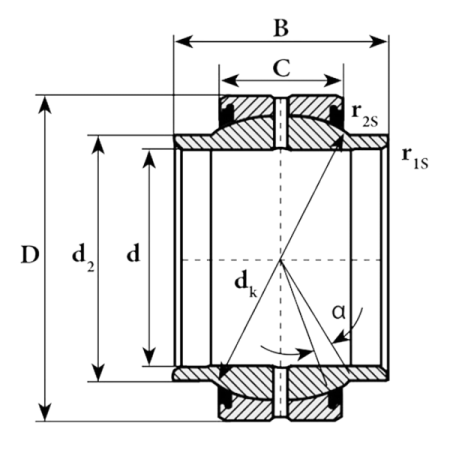

Рабочие поверхности GEEW50ES имеют сферическое сопряжение. Подшипник воспринимает радиально направленную нагрузку и допускает наклон шарнира до 4 градусов. Указанное значение определяет доступный диапазон движения: конструкция узла должна позволять кольцам отклоняться без контакта с соседними деталями и без выхода за установленный предел. Допустимый наклон не является отдельным монтажным размером, но напрямую влияет на возможность свободного движения шарнира.

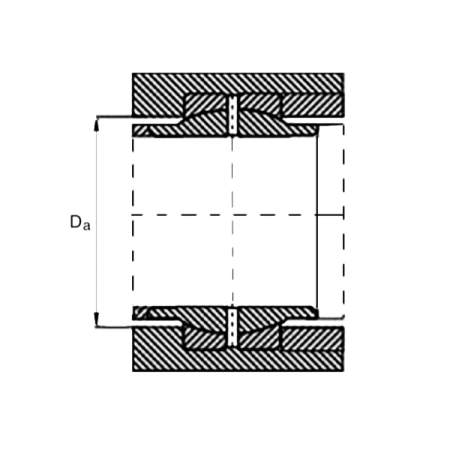

Для данного исполнения предусмотрена пара трения сталь/сталь. Она относится к основным параметрам совместимости и должна совпадать при подборе замены. Уплотнения в подшипнике отсутствуют, поэтому рабочая зона нуждается в защите, сформированной внешними элементами соединения. Наружный диаметр 75 мм и ширина 50 мм определяют пространство, необходимое для размещения детали в корпусной части узла.
Расшифровка наименования
- GEEW - обозначение серии подшипника;
- 50 - обозначение, соответствующее внутреннему диаметру 50 мм;
- ES - буквенный индекс конструктивного исполнения подшипника;
- радиальный - тип подшипника по направлению воспринимаемой нагрузки;
- TECHNIX - производитель изделия.
Область применения
GEEW50ES подходит для опорных соединений, которым требуется сочетание радиальной опоры и ограниченной угловой подвижности. Подшипник подбирают для механизмов с соответствующими посадочными параметрами и предусмотренной внешней защитой контактной зоны. Перед заменой необходимо сверить серию, полный размерный ряд, пару трения и допустимый наклон, поскольку внешне близкие исполнения могут отличаться по конструкции. Дополнительно оценивают способ защиты подшипника в самом узле, так как встроенных уплотнений у GEEW50ES нет.
Данный подшипник используется:
- в шарнирных узлах с посадкой на вал диаметром 50 мм;
- в соединениях, воспринимающих радиально направленную нагрузку;
- в опорах с угловым перемещением в пределах 4 градусов;
- в конструкциях без требования к встроенным уплотнениям;
- для замены детали при совпадении серии, размеров и пары трения.
