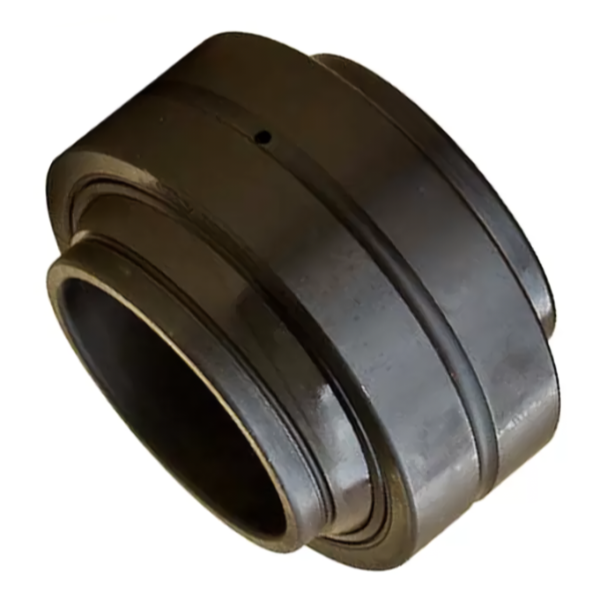

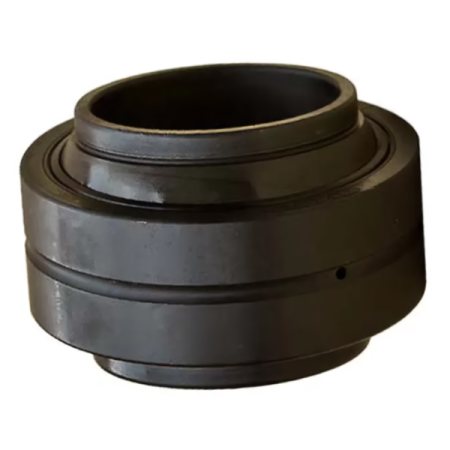

Подшипник GEEW90ES TECHNIX представляет собой радиальное шарнирное исполнение с посадочным диаметром 90 мм. Габариты изделия составляют 90x130x90 мм. Сферическая геометрия соединения допускает взаимное угловое смещение колец, поэтому подшипник применяют в узлах, где жесткая фиксация по одной оси не соответствует характеру движения сопряженных деталей.
Особенности конструкции
Основная задача GEEW90ES - воспринимать радиально направленную нагрузку и одновременно сохранять подвижность шарнира. Допустимый угол наклона составляет 4 градуса. Это значение необходимо учитывать при выборе, чтобы рабочее отклонение элементов не выходило за пределы, предусмотренные конструкцией подшипника.

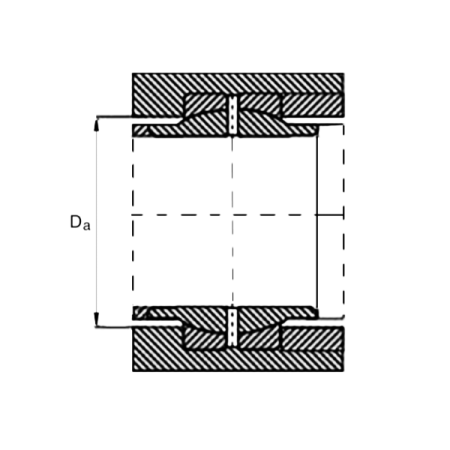

Контакт между кольцами происходит в паре трения сталь/сталь. Уплотнения не предусмотрены, поэтому рабочая зона нуждается во внешней защите со стороны узла. При проверке совместимости учитывают внутренний диаметр 90 мм, наружный диаметр 130 мм и ширину 90 мм. Полное совпадение этих параметров особенно важно при замене установленной детали. Ширина кольца C - 50 мм. Этот размер помогает оценить размещение подшипника относительно соседних элементов и убедиться, что конструкция не будет мешать угловому перемещению шарнира.
Расшифровка наименования
- GEEW - обозначение серии подшипника;
- 90 - обозначение, соответствующее внутреннему диаметру 90 мм;
- ES - буквенный индекс конструктивного исполнения подшипника;
- радиальный - тип подшипника по направлению воспринимаемой нагрузки;
- TECHNIX - производитель изделия.
Область применения
GEEW90ES подходит для опорных и шарнирных механизмов, рассчитанных на его посадочную геометрию. Подшипник выбирают для соединений с ограниченным угловым перемещением, где радиальная нагрузка передается через сферические контактные поверхности. Отсутствие уплотнений следует учитывать заранее, предусматривая защиту зоны трения в составе конструкции. Дополнительно проверяют, не ограничивают ли корпус и сопряженные детали допустимый угол наклона, поскольку совпадение габаритов само по себе не гарантирует правильную работу соединения.
Данный подшипник используется:
- в шарнирных узлах радиального типа;
- в соединениях с валом диаметром 90 мм;
- в механизмах с допустимым наклоном до 4 градусов;
- в опорах, рассчитанных на пару трения сталь/сталь;
- для замены подшипника при полном совпадении габаритов и исполнения.
