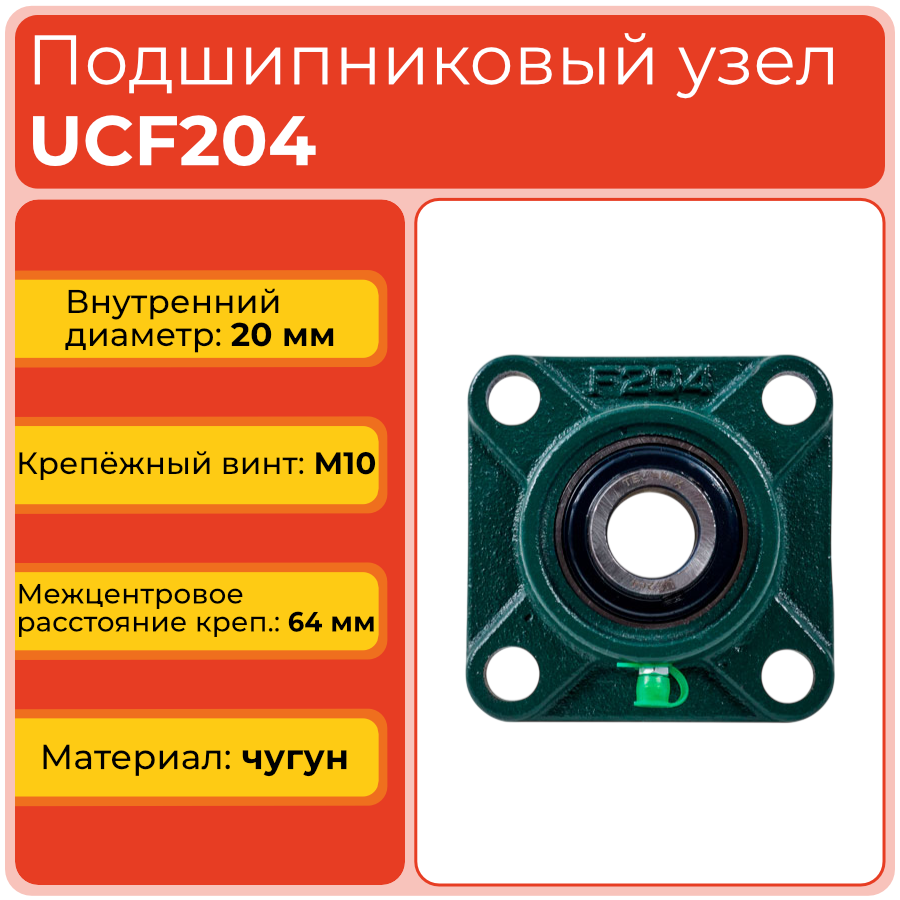

Подшипниковый узел UCF204 TECHNIX – компактная готовая к монтажу опора с квадратным фланцевым корпусом F204 и корпусным подшипником UC204 для вала диаметром 20 мм, рассчитанная на комбинированные радиальные и осевые нагрузки.
Устройство и конструкция
Корпус F204 из высокопрочного чугуна имеет следующие характеристики:
- квадратная опорная плита с четырьмя крепежными отверстиями малого размера, удобная для компактных узлов;
- обработанная базовая поверхность для точного позиционирования на раме или плите;
- равномерное распределение нагрузки по плоскости фланца при работе на средних оборотах.
Внутри корпуса установлен однорядный корпусный подшипник UC204:
- широкое внутреннее кольцо с двумя стопорными винтами для фиксации на валу 20 мм;
- сферическая наружная поверхность, позволяющая компенсировать небольшие перекосы;
- двусторонние уплотнения, защищающие смазку от пыли и влаги;
- пресс-масленка для периодической подачи смазки без демонтажа узла.
Расшифровка наименования
Маркировка UCF204 расшифровывается следующим образом:
- UC – корпусный радиальный подшипник с широким внутренним кольцом и установочными винтами;
- F – фланцевый корпус квадратной формы с четырьмя отверстиями;
- 204 – типоразмер узла для вала 20 мм с нормализованными посадочными и присоединительными размерами.
Применяемость на практике
Узел применяется в приводах и опорных узлах компактного промышленного оборудования, где требуется надежная фиксация вала, стабильная работа и простое обслуживание по месту.
Подшипниковый узел UCF204 TECHNIX используют как опору для:
- легких конвейерных и роликовых линий;
- небольших вентиляторов и нагнетателей;
- приводов дозаторов, упаковочных и фасовочных машин.
Конструкция с квадратным фланцем облегчает центрирование по отверстиям на раме или панели, а встроенный подшипник с уплотнениями и смазкой снижает требования к обслуживанию и сокращает простой оборудования.
Сфера применения
UCF204 TECHNIX применяется в следующих областях:
- легкие конвейерные системы и линии транспортировки тары;
- упаковочное и пищевое оборудование при соблюдении требований по смазочным материалам;
- небольшие станки и вспомогательные механизмы в машиностроении и складской технике.
Узел подходит как для новых установок, так и для замены изношенных опор в существующих механизмах, что позволяет быстро восстановить работоспособность оборудования без сложной доработки посадочных мест.
