Артикул:
UCP320LIGHTTECHNIX
Характеристики
Серия
—
UCP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
320
Внутренний диаметр d, мм
—
100
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Подшипниковый узел UCP320 LIGHT TECHNIX относится к серии UCP и предназначен для валов диаметром 100 мм. В его состав входят корпус P из чугуна СЧ20 и подшипник UC320. Длина корпуса составляет 490 мм, ширина - 120 мм, поэтому этот типоразмер рассчитан на крупные опорные узлы с соответствующей монтажной площадкой. Межцентровое расстояние креплений равно 380 мм.
Особенности конструкции
Высота от основания до центра оси подшипника составляет 140 мм, что необходимо учитывать при проектировании или восстановлении линии вала. Высота крепежной площадки равна 50 мм, внутренняя глубина подшипника Bi - 108 мм. Размер от края подшипника до середины шарика составляет 42 мм, а продольный размер корпуса w - 275 мм.
Диаметр крепежного отверстия S1 равен 36 мм, ширина S2 - 50 мм. Для крепления используется винт M30. При подборе UCP320 LIGHT для существующего оборудования необходимо одновременно проверять посадочный диаметр 100 мм, высоту оси 140 мм, длину корпуса 490 мм и расстояние между крепежными точками 380 мм, поскольку именно совокупность этих размеров определяет возможность прямой установки.
Расшифровка наименования
- UCP - серия корпусных подшипниковых узлов с корпусом P;
- 320 - типоразмер узла с подшипником UC320;
- LIGHT - обозначение данного исполнения;
- TECHNIX - производитель.
Область применения
UCP320 LIGHT используют в крупных опорных узлах с валом 100 мм, где требуется установить подшипник в готовом чугунном корпусе и сохранить заданную высоту оси. Размеры корпуса ориентированы на монтаж в оборудование с развитой опорной поверхностью, поэтому при ремонте особенно важно проверить крепежную базу и свободное пространство вокруг узла.
Подшипниковый узел подходит:
- для опор валов диаметром 100 мм;
- для механизмов с корпусом типа P из чугуна СЧ20;
- для монтажных мест с расстоянием между креплениями 380 мм;
- для узлов с высотой центра оси 140 мм;
- для оборудования, рассчитанного на корпус длиной 490 мм и крепление винтами M30.
Общая информация
Серия
UCP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
320
Материал
чугун СЧ20
Производитель
TECHNIX
Применяемые комплектующие
Корпус
P
Подшипник
UC320
Габариты
Внутренний диаметр d, мм
100

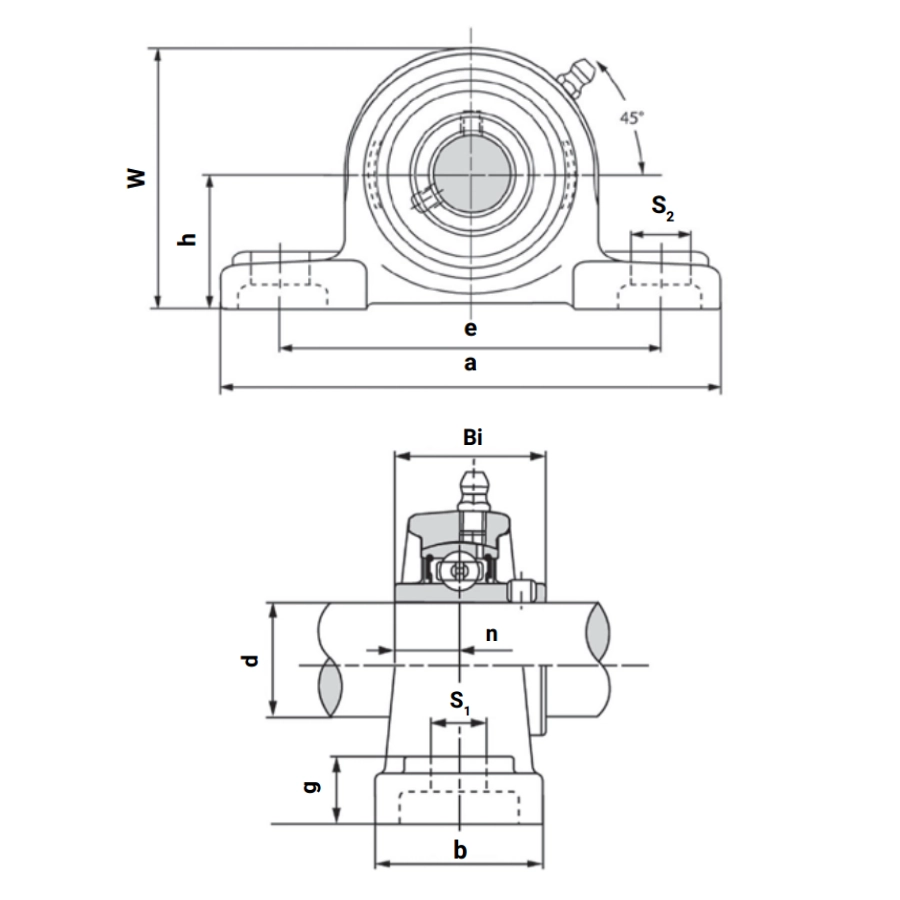

Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
380
Высота крепежной площадки g, мм
50
Внутренняя глубина подшипника Bi, мм
108
Высота от основания до середины центра оси подшипника h, мм
140
Размер от края подшипника до середины шарика n, мм
42
Диаметр крепежного отверстия S1, мм
36
Ширина крепежного отверстия S2, мм
50
Длина корпуса a, мм
490
Ширина корпуса b, мм
120
Длина корпуса w, мм
275
Крепежный винт
M30
