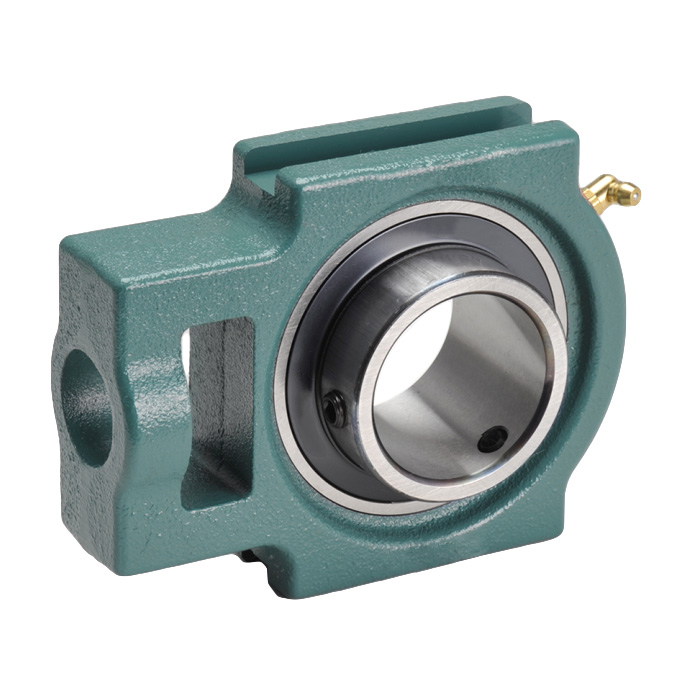

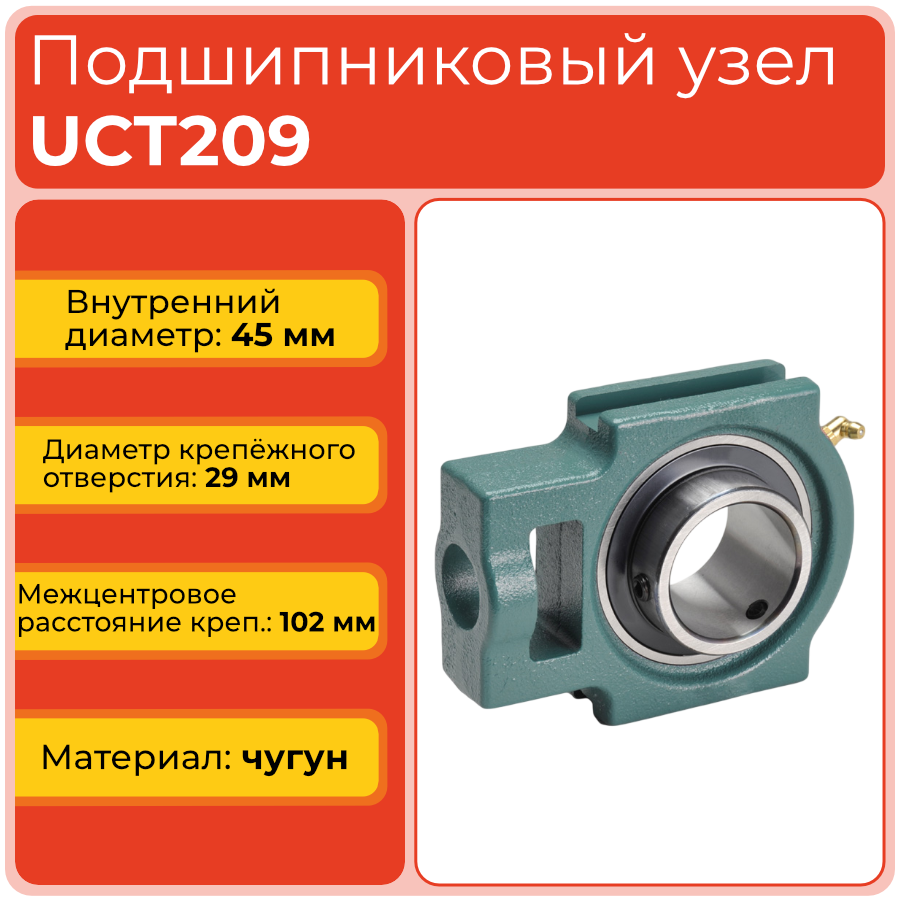

Подшипниковый узел UCT209 TECHNIX — натяжная опора на чугунном корпусе типа T с корпусным подшипником UC209 для установки на опорные плиты и рамы ленточных конвейеров и другого оборудования. Узел рассчитан на работу с валом увеличенного диаметра и обеспечивает надёжную поддержку привода при высоких радиальных нагрузках и длительной непрерывной эксплуатации.
Устройство и конструкция
Корпус UCT209 имеет Т‑образную форму с прямоугольным монтажным окном и продолговатыми отверстиями под крепёж, что позволяет регулировать положение узла и угол установки вала относительно рамы.
Внутри корпуса установлен самоустанавливающийся корпусный подшипник UC209 с сферической наружной поверхностью и удлинённым внутренним кольцом под вал диаметром 45 мм.
Крепление подшипника на валу выполняется двумя установочными винтами под внутренний шестигранник, обеспечивающими надёжную фиксацию при пусках, реверсах и переменных нагрузках.
Подвод смазки через пресс‑маслёнку позволяет поддерживать рабочий слой смазки, снижать трение и продлевать срок службы узла в запылённых и влажных условиях эксплуатации.
Расшифровка обозначения
- Обозначение UCT указывает на корпусной подшипниковый узел на литом корпусе типа T, предназначенный для натяжных и регулируемых опор.
- Буква C в маркировке говорит о применении сменного корпусного подшипника серии UC с самоустанавливающейся наружной поверхностью.
- Цифры 209 характеризуют типоразмер узла и соответствуют посадочному диаметру вала 45 мм, а также повышенной несущей способности по сравнению с размерами 204–208.
Применяемость на практике
- Используется как натяжная опора для приводных и холостых барабанов ленточных и роликовых конвейеров, где требуется регулировка положения вала.
- Применяется в приводах питателей, дозаторов, грохотов и другого оборудования, работающего при высоких радиальных нагрузках и вибрации.
- Подходит для узлов, эксплуатируемых в многосменном режиме с частыми пусками и остановками, а также с периодическими ударными нагрузками.
Сфера применения
- Ленточные и роликовые конвейеры в горнодобывающей, строительной, металлургической и перерабатывающей промышленности.
- Транспортно‑перегрузочное и складское оборудование, линии сортировки и упаковки грузов.
- Оборудование для подготовки и транспортировки сырья: дробильно‑сортировочные и смесительные установки, узлы подачи материалов.
- Сельскохозяйственные и коммунальные машины, а также другие механизмы общего машиностроения, требующие мощных регулируемых опор.
