Разъемный корпус FNL 512B в Санкт-Петербурге

О товаре

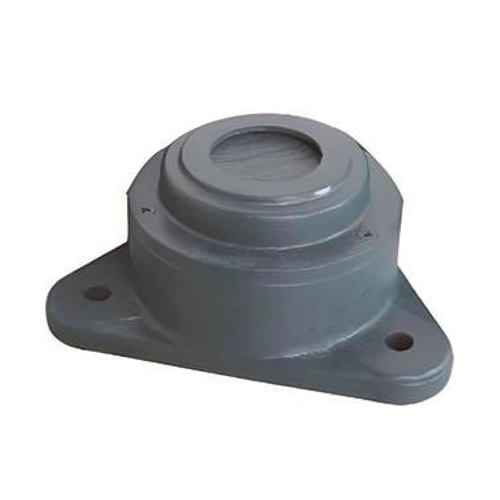

Разъемный корпус FNL 512B — фланцевый корпус для подшипниковой опоры под вал диаметром 55 мм. Модель применяют в промышленном оборудовании, где требуется надежная, жесткая и ремонтопригодная опора с типовой схемой крепления и возможностью быстрой замены комплектующих.

Расшифровка артикула

Маркировка FNL 512B показывает серию корпуса, его типоразмер и конкретное исполнение. Такое обозначение используют для быстрого подбора по диаметру вала, совместимому подшипнику, закрепительной втулке и общей геометрии подшипникового узла.

• FNL — серия фланцевых корпусов для подшипниковых узлов.
• 512 — типоразмер корпуса с заданными посадочными и присоединительными параметрами.
• B — исполнение корпуса в пределах данного типоразмера, открытого (проходного) типа .

Полное обозначение: FNL 512B. При выборе корпуса необходимо учитывать исполнение, параметры подшипника и втулки, а также условия монтажа узла.

Конструкция и устройство

Корпус FNL 512B выполнен как фланцевая опора с посадочным местом под сферический подшипник и монтажными отверстиями для крепления к оборудованию. Конструкция рассчитана на установку в узлы с валом 55 мм и обеспечивает устойчивую работу подшипникового узла при стандартной промышленной эксплуатации. За счет унифицированных размеров модель подходит для новых сборок и для замены корпуса в существующих механизмах без изменения монтажной базы.

• Фланцевый корпус для монтажа на плоскую опорную поверхность.
• Посадка под подшипники 1212EK, 2212EK и 22212EK.
• Совместимость с закрепительными втулками H212 и H312.
• Конструкция для подшипниковых узлов с валом 55 мм.
• Подходит для серийных и ремонтных промышленных решений.

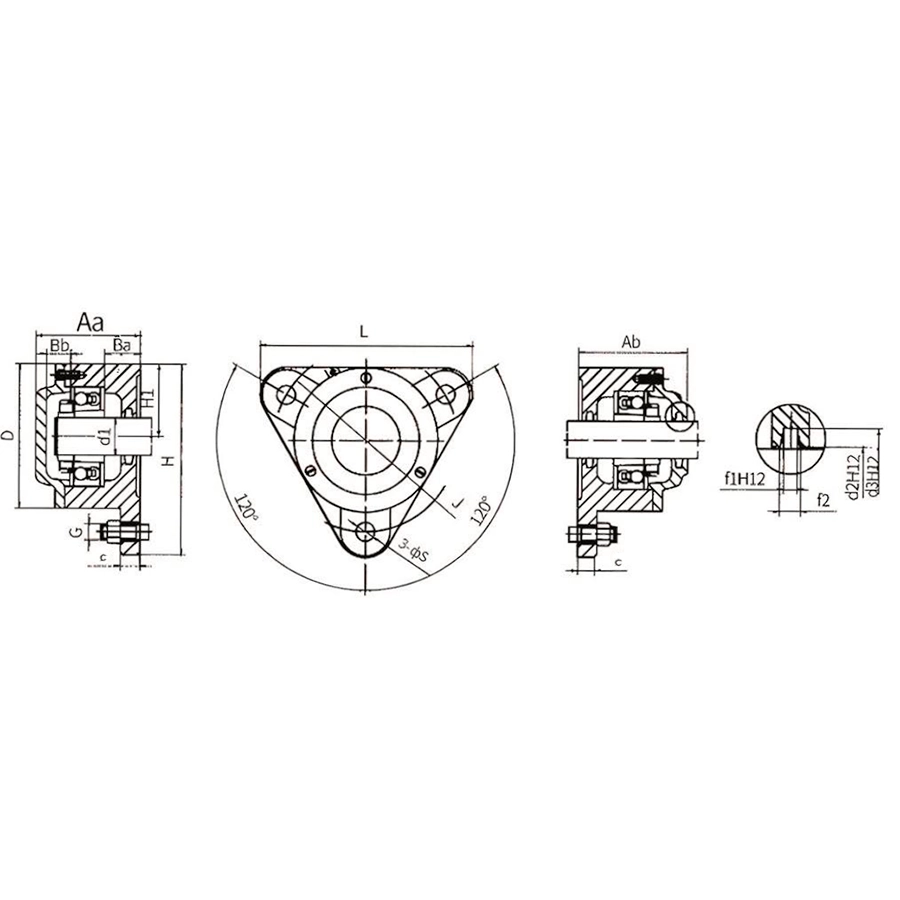

Размерный ряд серии FNL

Ниже приведена таблица всех типоразмеров серии. Текущий товар FNL 512B выделен.

Технические параметры и условия эксплуатации

Корпус FNL 512B рассчитан на работу в составе фланцевой подшипниковой опоры под вал диаметром 55 мм. По вашей таблице модель имеет ширину корпуса 210 мм, посадочный диаметр подшипника 142 мм, высоту центра корпуса 72 мм и монтажную резьбу M12. Для комплектации применяются подшипники 1212EK, 2212EK и 22212EK, а также закрепительные втулки H212 и H312, что делает корпус подходящим для стандартных промышленных узлов с унифицированной схемой сборки.

• Диаметр вала: 55 мм.
• Ширина корпуса: 210 мм.
• Высота центра корпуса: 72 мм.
• Посадочный диаметр подшипника: 142 мм.
• Высота закрытого узла: 77 мм.
• Высота открытого узла: 82 мм.
• Расстояние между точками крепления: 72 мм.
• Ширина основной части корпуса: 23 мм.
• Ширина дополнительной части корпуса: 19 мм.
• Монтажная резьба: M12.
• Совместимые подшипники: 1212EK, 2212EK, 22212EK.
• Применяемые закрепительные втулки: H212, H312.

Применяемость

Разъемный корпус FNL 512B применяют в оборудовании, где требуется более массивная и устойчивая подшипниковая опора для вала 55 мм. Модель подходит для конвейеров, приводных механизмов, вентиляционных систем, технологических линий и других промышленных узлов с фланцевой схемой крепления. Благодаря типовым размерам корпус удобно использовать как в новых проектах, так и при плановой замене изношенных компонентов.

• Опоры валов диаметром 55 мм в промышленном оборудовании.
• Конвейерные и транспортирующие системы.
• Приводные и вентиляционные агрегаты.
• Технологические линии с фланцевым креплением корпуса.
• Серийные и ремонтные решения с унифицированным подбором комплектующих.

Аналоги

По серии и основным размерам FNL 512B относится к стандартным фланцевым корпусам под вал 55 мм. В качестве аналога обычно рассматривают FNL 512 B у других производителей, однако итоговое соответствие необходимо подтверждать по исполнению корпуса, монтажным размерам, подшипнику и условиям эксплуатации узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

1. Как установить корпус FNL 512B?
   Корпус закрепляют на ровной плоской поверхности, затем устанавливают подшипник с закрепительной втулкой на вал и проверяют правильность посадки. После затяжки крепежа необходимо убедиться в отсутствии перекоса и свободном вращении вала.
2. Какие подшипники подходят для FNL 512B?
   По вашей таблице модель FNL 512B совместима с подшипниками 1212EK, 2212EK и 22212EK. Для монтажа используют закрепительные втулки H212 или H312.
3. Когда требуется замена корпуса?
   Корпус заменяют при трещинах, деформации, износе посадочного места, повреждении крепежной части или нарушении геометрии. Если корпус потерял точность, подшипниковый узел не сможет работать стабильно даже после установки новых деталей.
4. Чем FNL 512B отличается от FNL 512A?
   Обе модели относятся к одному типоразмеру и имеют одинаковые основные размеры, но отличаются исполнением. При подборе необходимо учитывать буквенное обозначение модели.
5. Можно ли подобрать аналог другого бренда?
   Да, ориентироваться можно на обозначение FNL 512 B, однако окончательное решение принимают после сверки размеров корпуса, диаметра вала, подшипника и условий эксплуатации.
