Разъемный корпус FNL 516A в Санкт-Петербурге

О товаре

Разъемный корпус FNL 516A — фланцевый корпус для подшипниковой опоры под вал диаметром 70 мм. Модель предназначена для более нагруженных промышленных узлов, где требуется усиленная конструкция корпуса, надежная фиксация подшипника и устойчивость при длительной эксплуатации.

Расшифровка артикула

Маркировка FNL 516A показывает серию корпуса, его типоразмер и исполнение. Такое обозначение помогает быстро определить совместимость по диаметру вала, подшипнику, втулке и параметрам установки при подборе корпуса для нового или существующего оборудования.

• FNL — серия фланцевых корпусов для подшипниковых узлов.
• 516 — типоразмер корпуса с заданными монтажными и посадочными параметрами.
• A — исполнение корпуса в рамках данного типоразмера.

Полное обозначение: FNL 516A. При подборе необходимо учитывать не только размеры, но и совместимый подшипник, втулку и конструктивное исполнение узла.

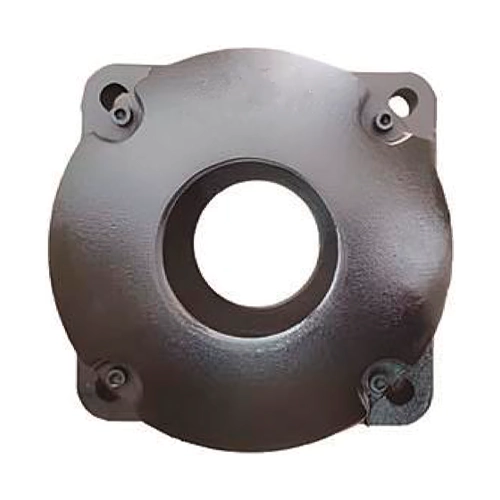

Конструкция и устройство

Корпус FNL 516A выполнен как усиленная фланцевая опора с посадочным местом под сферический подшипник и отверстиями под крепление к оборудованию. По сравнению с серией меньших размеров модель рассчитана на более крупный вал и более высокие нагрузки, поэтому отличается увеличенными размерами корпуса и крепежа. Конструкция обеспечивает устойчивую работу подшипниковой опоры, удобный доступ к узлу и возможность замены комплектующих без изменения монтажной схемы.

• Фланцевый корпус усиленного исполнения для монтажа на плоскую поверхность.
• Посадочное место под подшипники 1216K, 2216K и 22216EK.
• Совместимость с закрепительными втулками H216 и H316.
• Конструкция для подшипниковых узлов с валом 70 мм.
• Подходит для серийных и ремонтных промышленных решений с повышенными нагрузками.

Размерный ряд серии FNL

Ниже приведена таблица всех типоразмеров серии. Текущий товар FNL 516A выделен.

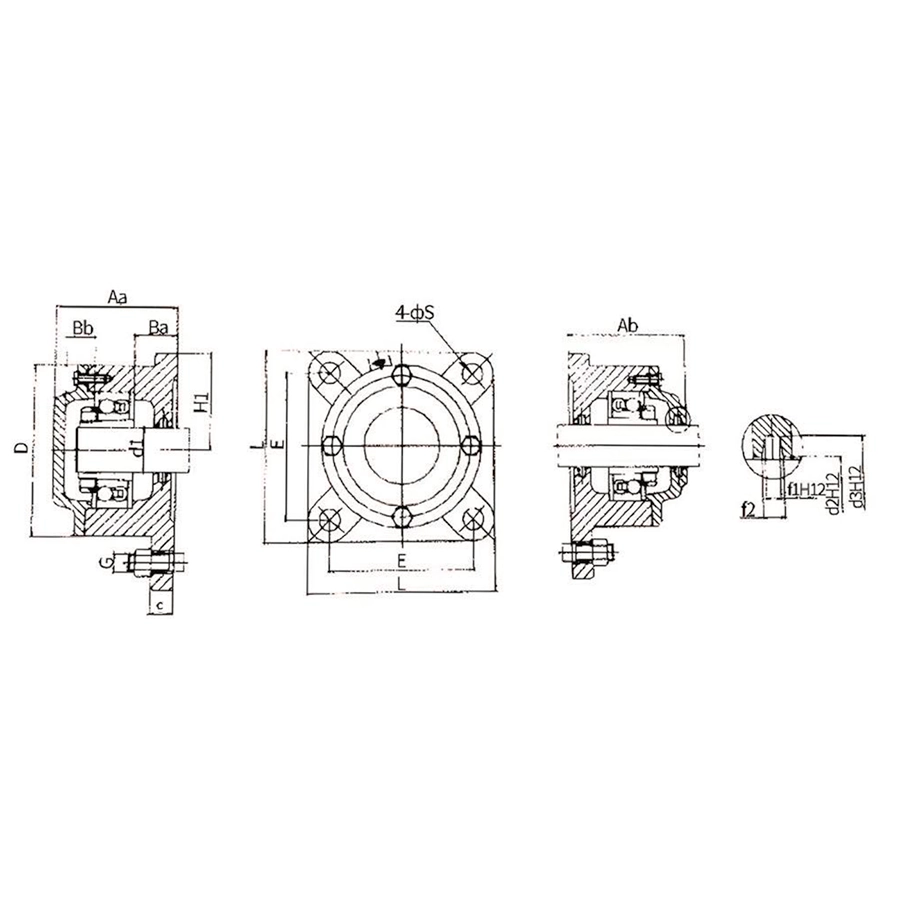

Технические параметры и условия эксплуатации

Корпус FNL 516A рассчитан на эксплуатацию в составе фланцевой подшипниковой опоры под вал диаметром 70 мм. По вашей таблице модель имеет ширину корпуса 196 мм, посадочный диаметр подшипника 176 мм, высоту центра корпуса 98 мм и монтажную резьбу M16. Для комплектации применяются подшипники 1216K, 2216K и 22216EK, а также закрепительные втулки H216 и H316, что позволяет использовать корпус в надежных промышленных узлах с повышенными нагрузками.

• Диаметр вала: 70 мм.
• Ширина корпуса: 196 мм.
• Высота центра корпуса: 98 мм.
• Посадочный диаметр подшипника: 176 мм.
• Высота закрытого узла: 102 мм.
• Высота открытого узла: 114 мм.
• Расстояние между точками крепления: 89 мм.
• Ширина основной части корпуса: 31 мм.
• Ширина дополнительной части корпуса: 22 мм.
• Монтажная резьба: M16.
• Совместимые подшипники: 1216K, 2216K, 22216EK.
• Применяемые закрепительные втулки: H216, H316.

Применяемость

Разъемный корпус FNL 516A используют в оборудовании, где требуется усиленная подшипниковая опора для вала 70 мм и повышенная устойчивость узла при работе под нагрузкой. Модель подходит для конвейеров, приводных механизмов, тяжелых вентиляционных систем, технологических линий и других промышленных агрегатов. Благодаря типовой геометрии корпус удобно использовать как в новых проектах, так и при замене изношенных компонентов в существующих узлах.

• Опоры валов диаметром 70 мм в промышленном оборудовании.
• Конвейерные и транспортирующие системы.
• Приводные узлы и вентиляционные агрегаты.
• Технологические линии с фланцевым креплением корпуса.
• Серийные и ремонтные решения для более нагруженных подшипниковых узлов.

Аналоги

По серии и основным размерам FNL 516A относится к стандартным фланцевым корпусам под вал 70 мм. В качестве аналога обычно рассматривают FNL 516 A у других производителей, однако точное соответствие необходимо подтверждать по исполнению корпуса, монтажным размерам, подшипнику и рабочим условиям узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

1. Как установить корпус FNL 516A?
   Корпус закрепляют на подготовленной плоской поверхности, затем устанавливают подшипник с закрепительной втулкой на вал и проверяют точность посадки. После затяжки крепежа необходимо убедиться в отсутствии перекоса и свободном вращении вала.
2. Какие подшипники подходят для FNL 516A?
   По вашей таблице модель FNL 516A совместима с подшипниками 1216K, 2216K и 22216EK. Для монтажа используют закрепительные втулки H216 или H316.
3. Когда требуется замена корпуса?
   Корпус заменяют при трещинах, деформации, износе посадочного места, повреждении крепежной части или нарушении геометрии. При потере точности даже новый подшипник не сможет обеспечить стабильную работу узла.
4. Чем FNL 516A отличается от FNL 516B?
   Обе модели относятся к одному типоразмеру и имеют одинаковые основные размеры, но отличаются исполнением. При подборе обязательно нужно учитывать буквенное обозначение корпуса.
5. Можно ли подобрать аналог другого бренда?
   Да, ориентироваться можно на обозначение FNL 516 A, однако окончательное решение принимают после сверки размеров корпуса, диаметра вала, подшипника и условий эксплуатации.
