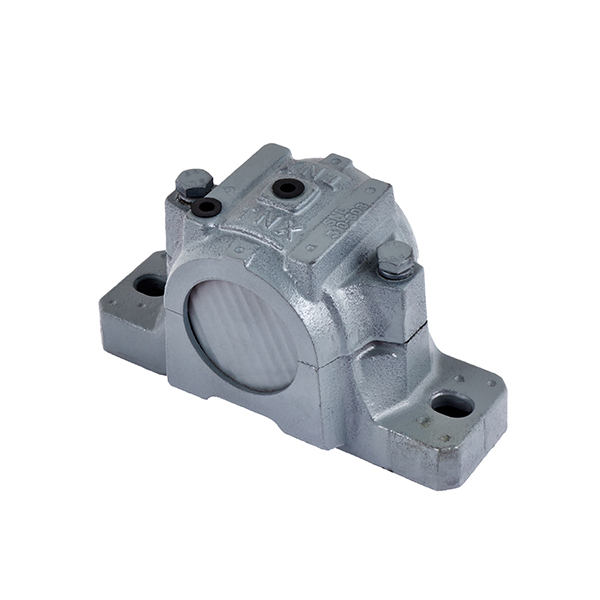

Разъёмный корпус SNL 508-607 — стационарный чугунный корпус для подшипниковых узлов с валом 35 мм, рассчитанный на применение самоустанавливающихся и сферических роликовых подшипников через закрепительную втулку. Такое исполнение используется для сборки обслуживаемых опор вращения, где требуется удобный доступ к подшипнику, уплотнениям и крепёжным элементам.
Корпус SNL 508-607 комплектуется посадочным местом под 1208K, 2208K, 22208K и работает с втулками H208, H308. Разъёмная конструкция позволяет устанавливать и обслуживать подшипниковый узел без сложной разборки соседних деталей, что особенно удобно для приводных и транспортирующих механизмов.
Расшифровка артикула
Обозначение SNL 508-607 указывает серию разъёмного корпуса и его типоразмер в рамках унифицированной линейки подшипниковых опор. Такая маркировка помогает быстро определить совместимость корпуса с валом, подшипником автоматического выравнивания, втулкой и уплотняющими элементами.
- SNL — серия разъёмных подшипниковых корпусов на лапах для стационарных опор.
- 508-607 — типоразмер корпуса, предназначенный для сборки подшипникового узла под вал 35 мм с использованием соответствующих втулок и подшипников.
При подборе учитывают диаметр вала, посадочные размеры корпуса, тип применяемого подшипника и исполнение уплотнений.
Конструкция и устройство

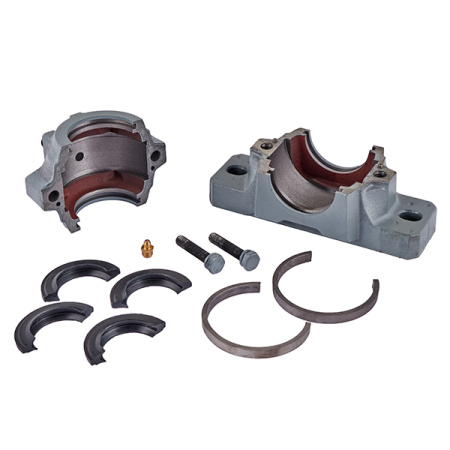

Модель SNL 508-607 выполнена в виде двухсоставного корпуса с нижним основанием и верхней крышкой, соединяемыми по горизонтальному разъёму. Внутренняя геометрия рассчитана на установку подшипника автоматического выравнивания, а боковые зоны корпуса предназначены для монтажа уплотнений и стопорных колец, защищающих рабочую область от загрязнений и удерживающих смазку внутри узла.
- Корпус и крышка изготовлены из чугуна для стабильной работы под нагрузкой и снижения вибраций.
- Разъём по горизонтали облегчает установку подшипника и дальнейшее обслуживание узла.
- Посадка рассчитана на подшипники 1208K, 2208K, 22208K.
- Применяемые уплотнения: TSNG 508 и TSNG 508L.
- Применяемые стопорные кольца: SR 80x10,5 и SR 80x8.
- Лапы корпуса имеют отверстия для крепления на фундаментной плите, раме или станине оборудования.
Размерный ряд серии SNL
Ниже приведена таблица всех типоразмеров серии. Текущий товар SNL 508-607 выделен.

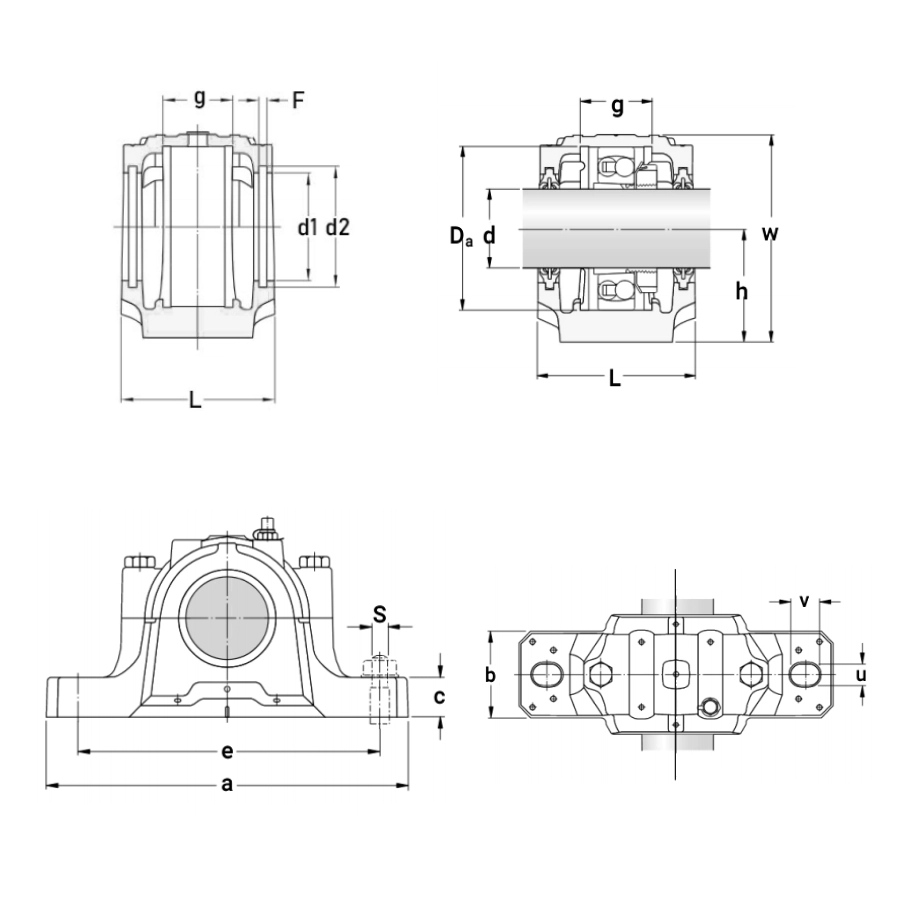

Технические параметры и условия эксплуатации
Корпус SNL 508-607 формирует жёсткую и обслуживаемую опору для подшипника, установленного на валу диаметром 35 мм. За счёт разъёмного исполнения упрощается монтаж верхней части корпуса, проверка состояния посадочного места, замена уплотнений и доступ к подшипнику при регламентном обслуживании. Чугунное исполнение хорошо подходит для длительной работы в общепромышленных механизмах с умеренными вибрациями и стандартными нагрузками.

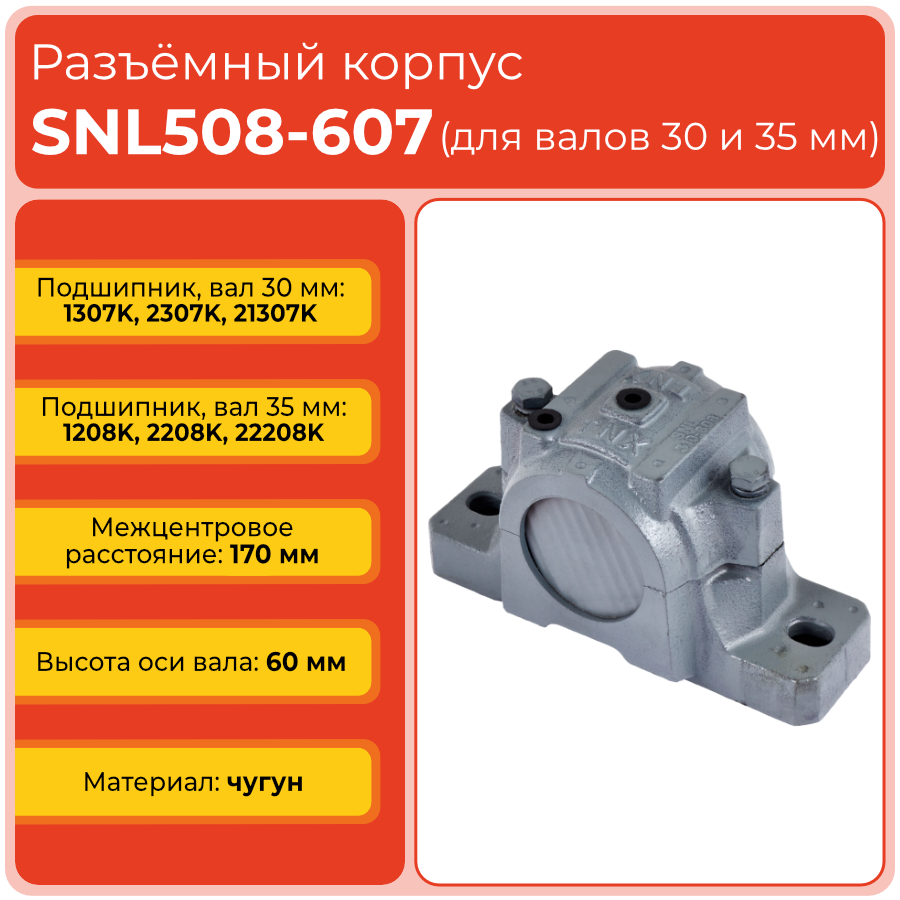

- Под вал: 35 мм.
- Длина корпуса a: 205 мм.
- Ширина корпуса B: 60 мм.
- Применяемый подшипник: 1208K, 2208K, 22208K.
- Применяемая втулка: H208, H308.
- Применяемое уплотнение: TSNG 508, TSNG 508L.
- Стопорные кольца: SR 80x10,5 и SR 80x8.
- Материал корпуса: чугун; для стабильной работы необходимы правильная смазка, контроль соосности и защита узла от пыли и влаги.
Применяемость
SNL 508-607 используют в механизмах, где подшипниковый узел должен сочетать ремонтопригодность, устойчивость к загрязнению и удобство монтажа на вал. Такой корпус востребован в приводных системах, транспортирующем оборудовании, вентиляционных агрегатах и других промышленных установках, где важно быстро обслуживать опору без полной остановки сложного узла на длительный срок.
- Конвейеры и транспортёры с опорами промежуточных валов.
- Приводные механизмы вентиляторов и воздуходувок.
- Сельскохозяйственная техника и оборудование переработки.
- Линии подачи, шнековые и роликовые системы.
- Общепромышленные машины с самоустанавливающимися подшипниками.
- Узлы, в которых важны простая замена уплотнений и доступ к подшипнику при сервисе.
Аналоги
По типоразмеру корпус SNL 508-607 соотносится с аналогичными разъёмными корпусами других брендов, применяемыми в стационарных подшипниковых опорах. При замене важно учитывать не только обозначение серии, но и реальные посадочные размеры, исполнение уплотнений, совместимость с втулкой и используемый подшипник.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Сначала корпус закрепляют на опорной поверхности, затем устанавливают подшипник с подходящей втулкой на вал и проверяют правильность посадки. После этого монтируют уплотнения, устанавливают крышку и равномерно затягивают крепёж корпуса.
Это допустимо, если посадочные поверхности корпуса не имеют износа, сколов и деформаций, а крышка и крепёж сохранили рабочее состояние. Одновременно рекомендуется проверить уплотнения и стопорные кольца, так как они напрямую влияют на ресурс обновлённого узла.
У SNL 508-607 больше диаметр вала, увеличены длина и ширина корпуса, а также используются другой набор подшипников, уплотнений и втулок. Поэтому эти корпуса нельзя считать взаимозаменяемыми без проверки всех посадочных и монтажных размеров.
Замена требуется при износе, потере эластичности, появлении утечки смазки или попадании загрязнений внутрь подшипникового узла. В условиях запылённой среды состояние уплотнений следует контролировать особенно регулярно.
Основное значение имеют корректный монтаж, точный подбор подшипника и втулки, своевременная смазка и отсутствие перекоса вала. Дополнительно на ресурс влияют вибрации, ударные нагрузки, загрязнение и нарушение герметичности уплотнений.
