Артикул:
WBSNL515612TECHNIX
Характеристики
Серия
—
SNL
Тип
—
составной (разъёмный)
Вид
—
на лапах
Все характеристики
Аналоги
Аналог SKF:
SNL515-612
Аналог INA:
SNL515-612
Аналог FAG:
SNV515-612
3 674 руб.
/шт Есть в наличии: 52
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

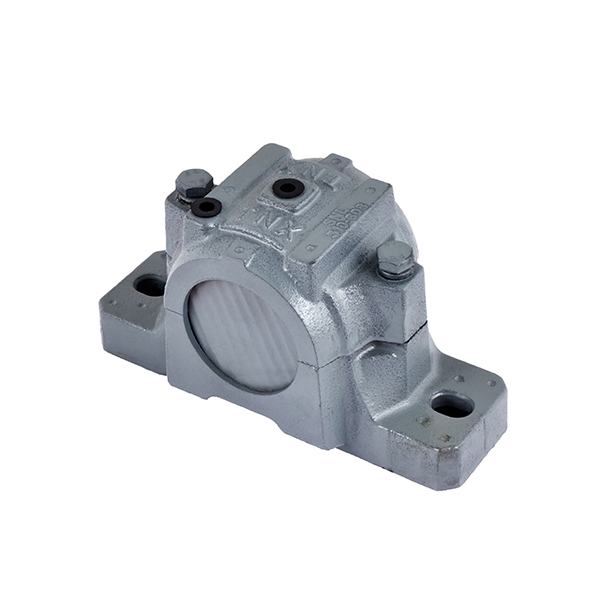

Разъёмный корпус SNL 515-612 — чугунный корпус для стационарной подшипниковой опоры с валом диаметром 65 мм, предназначенный для монтажа самоустанавливающихся и сферических роликовых подшипников через закрепительную втулку. Такое исполнение используется в промышленном оборудовании, где от подшипникового узла требуются прочность, удобство обслуживания и возможность быстрой замены внутренних элементов без полной разборки механизма.
Корпус SNL 515-612 рассчитан на применение подшипников 1215K, 2215K, 22215K и втулок H215, H315. Разъёмная конструкция даёт удобный доступ к подшипнику и уплотнениям, что упрощает сервисные работы и делает корпус подходящим для оборудования с плановым техническим обслуживанием.
Расшифровка артикула
Маркировка SNL 515-612 определяет серию корпуса и его размерное исполнение в линейке разъёмных подшипниковых опор. Это обозначение используется для подбора корпуса по диаметру вала, совместимому подшипнику, втулке, уплотнению и сопутствующим элементам узла.
- SNL — серия разъёмных корпусов для подшипников качения.
- 515-612 — типоразмер корпуса под вал 65 мм с соответствующим набором посадочных и комплектующих элементов.
При подборе корпуса важно учитывать не только обозначение, но и реальные размеры, тип подшипника, параметры втулки и исполнение уплотнений.
Конструкция и устройство

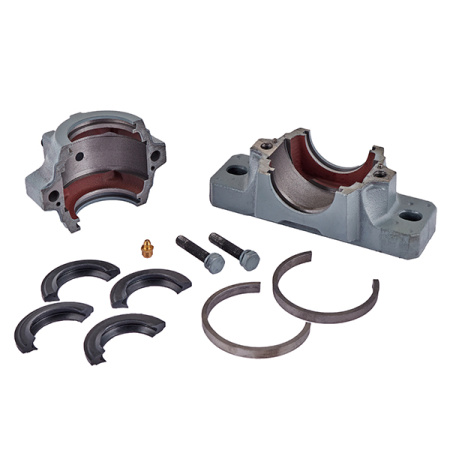

Корпус SNL 515-612 выполнен в виде основания и съёмной крышки, соединяемых по горизонтальному разъёму, что обеспечивает удобный доступ к подшипнику при обслуживании. Внутренняя часть корпуса формирует посадочное место под подшипник автоматического выравнивания, а торцевые зоны предназначены для установки уплотнений TSN515L или TSNG515 и стопорных колец, позволяющих удерживать смазку и защищать рабочую область от загрязнений.
- Корпус изготовлен из чугуна, устойчивого к эксплуатационным нагрузкам.
- Разъёмное исполнение упрощает монтаж и последующее обслуживание подшипникового узла.
- Посадочное место рассчитано под подшипники 1215K, 2215K и 22215K.
- Применяемые уплотнения: TSN515L и TSNG515.
- Стопорные кольца: SR 130x15,5 и SR 130x12,5.
- Крепление корпуса на оборудовании выполняется через лапы с монтажными отверстиями.
Размерный ряд серии SNL
Ниже приведена таблица всех типоразмеров серии. Текущий товар SNL 515-612 выделен.
Технические параметры и условия эксплуатации
Корпус SNL 515-612 применяется в составе подшипниковой опоры для валов 65 мм и обеспечивает устойчивое размещение подшипника в рабочем режиме. Благодаря увеличенным размерам и чугунному исполнению он подходит для более нагруженных промышленных узлов, а использование уплотнений и стопорных колец помогает поддерживать чистоту рабочей зоны и сохранять смазку внутри корпуса.
- Под вал: 65 мм.
- Длина корпуса a: 280 мм.
- Ширина корпуса B: 80 мм.
- Применяемый подшипник: 1215K, 2215K, 22215K.
- Применяемая втулка: H215, H315.
- Применяемые уплотнения: TSN515L, TSNG515.
- Стопорные кольца: SR 130x15,5 и SR 130x12,5.
- Материал: чугун; для стабильной работы узла требуется контроль смазки, состояния уплотнений и правильной затяжки крепёжных элементов.
Применяемость
SNL 515-612 используют в подшипниковых опорах оборудования, которое работает под средними и повышенными нагрузками и требует удобного доступа к подшипнику для обслуживания. Корпус подходит для транспортирующих систем, приводов вентиляторов, перерабатывающих линий, шнековых механизмов и других промышленных установок, где важны ремонтопригодность и надёжная фиксация узла.
- Конвейеры, рольганги и транспортные линии.
- Вентиляционные и приводные установки промышленного назначения.
- Шнековые и цепные механизмы подачи материала.
- Промышленные агрегаты с обслуживаемыми опорами вращения.
- Оборудование, где требуется замена подшипника и уплотнений без полной разборки машины.
Аналоги
Корпус SNL 515-612 относится к распространённым типоразмерам разъёмных подшипниковых корпусов и может подбираться как аналог среди решений других производителей. При замене необходимо обязательно сверять посадочные размеры, совместимость с подшипником, втулкой и типом применяемого уплотнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Подшипник монтируют на вал с использованием втулки H215 или H315, затем узел размещают в основании корпуса и устанавливают уплотнения. После монтажа крышки выполняют равномерную затяжку крепежа и проверяют корректность положения подшипника перед вводом в работу.
Корпус рассчитан на применение в более нагруженных узлах по сравнению с младшими типоразмерами серии, однако итоговая пригодность определяется характеристиками подшипника и условиями эксплуатации. При подборе необходимо учитывать реальные нагрузки, режим работы и параметры среды.
У данной модели больше диаметр вала и другие совместимые подшипники, втулки и стопорные кольца. Кроме того, корпус имеет немного увеличенную длину, что влияет на область его применения в промышленном оборудовании.
Уплотнения проверяют при плановом техническом обслуживании, особенно при работе в загрязнённой или влажной среде. При потере эластичности, механическом повреждении или признаках утечки смазки их рекомендуется заменить.
На ресурс влияют точность монтажа, состояние смазки, качество уплотнений, соблюдение режимов нагрузки и чистота рабочей среды. При нормальной эксплуатации корпус служит длительно, а основное внимание при сервисе уделяется состоянию подшипника и расходных элементов узла.
Техническая информация (.pdf)
Общая информация
Серия
SNL
Тип
составной (разъёмный)
Вид
на лапах
Материал
чугун
Производитель
TECHNIX
Применяемые комплектующие
Подшипник автоматического выравнивания
1215K, 2215K, 22215K
Уплотнение
TSN515L, TSNG515
Крышка
SNL 515-612
Втулка
H215, H315
Стопорное кольцо
SR 130x15,5, SR 130x12,5

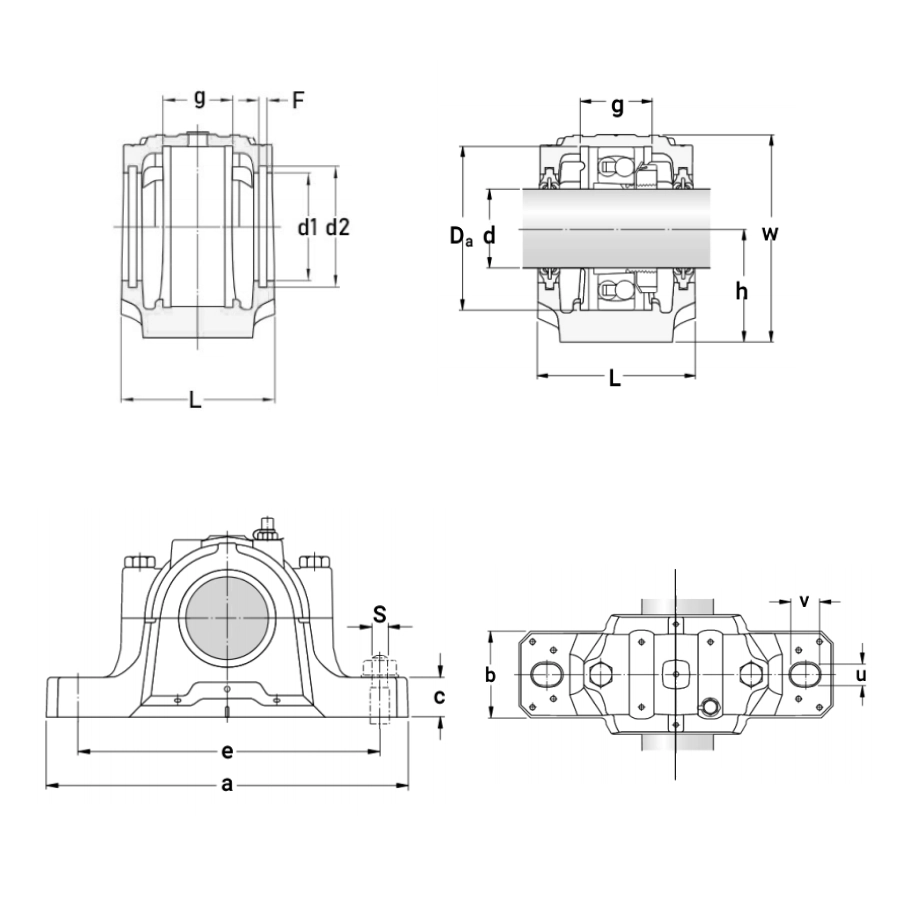

Габариты
Длина a, мм
280
Высота W, мм
155
Ширина B, мм
80
Технические параметры
Высота оси вала от опорной поверхности h, мм
80
Крепежный винт S
M12x70
Диаметр вала d, мм
65
Ширина внутреннего диаметра отверстия корпуса под уплотнение F, мм
5
Ширина крепежного отверстия, u мм
18
Длина крепежного отверстия v, мм
24
Высота лапы корпуса c, мм
30
Ширина посадочного места подшипника g, мм
56
Диаметр посадочного места подшипника Da, мм
130
Ширина подшипника, мм
25, 31
Межцентровое расстояние крепежных отверстий e, мм
230
Диаметр отверстия корпуса под уплотнение d1, мм
87
Количество стопорных колец
2
65
