О товаре

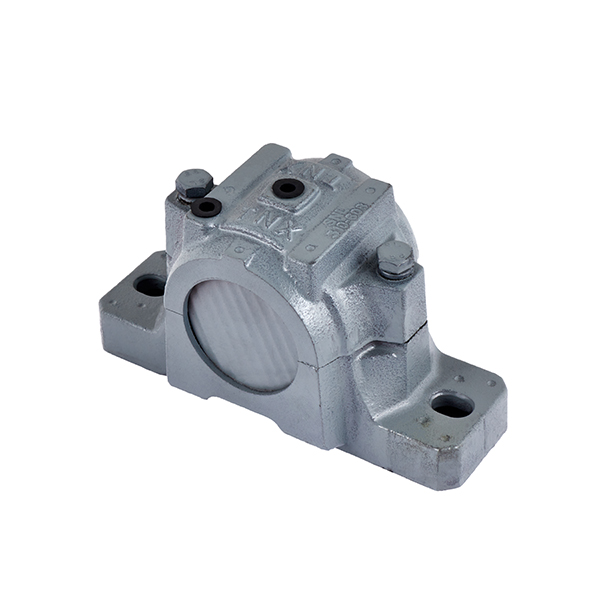

Разъёмный корпус SNL 518-615 — усиленный чугунный корпус подшипниковой опоры для валов диаметром 80 мм, рассчитанный на установку самоустанавливающихся шариковых и сферических роликовых подшипников через закрепительные втулки. Модель применяется в промышленных узлах с повышенными требованиями к жёсткости, долговечности и удобству технического обслуживания.
Корпус SNL 518-615 совместим с подшипниками 1218K, 2218K, 22218K, 23218K и втулками H218, H318, H2318. Разъёмное исполнение корпуса облегчает монтаж, контроль состояния подшипника и замену уплотнений или смазки без сложного демонтажа смежных элементов оборудования.
Расшифровка артикула
Обозначение SNL 518-615 указывает на серию разъёмных стационарных корпусов и конкретный типоразмер в линейке. По этой маркировке подбирают корпус под заданный диаметр вала, совместимый тип подшипника, закрепительную втулку и комплект уплотнений, используемых в составе подшипникового узла.
- SNL — серия разъёмных корпусов для обслуживаемых подшипниковых опор.
- 518-615 — размерное исполнение корпуса под вал 80 мм и соответствующую номенклатуру комплектующих.
Для корректного подбора необходимо учитывать не только обозначение корпуса, но и перечень допустимых подшипников, втулок и торцевых уплотнений.
Конструкция и устройство

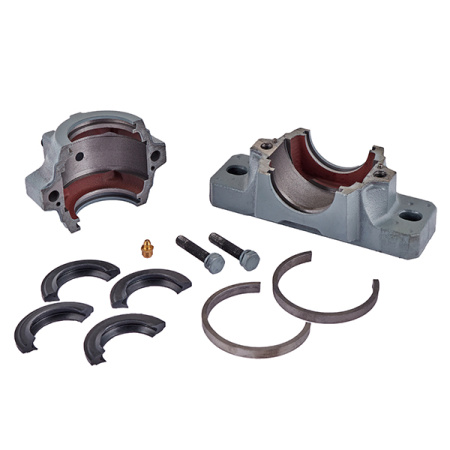

Корпус SNL 518-615 состоит из нижней опорной части и верхней крышки, соединяемых по горизонтальному разъёму, что обеспечивает удобный доступ к внутренним элементам узла. Внутреннее пространство корпуса рассчитано на размещение подшипника автоматического выравнивания, а торцевые участки предназначены для установки уплотнений TSNG 518 или TSNG 518L и стопорных колец, которые способствуют удержанию смазки и защите рабочей зоны от внешних загрязнений.
- Основание и крышка изготовлены из чугуна для работы под высокими нагрузками.
- Разъёмная конструкция упрощает обслуживание и замену внутренних компонентов узла.
- Корпус совместим с подшипниками 1218K, 2218K, 22218K и 23218K.
- Применяемые уплотнения: TSNG 518 и TSNG 518L.
- Стопорные кольца: SR 160x17,5 и SR 160x12,5.
- Крепление корпуса выполняется через монтажные лапы на раме, станине или несущем основании оборудования.

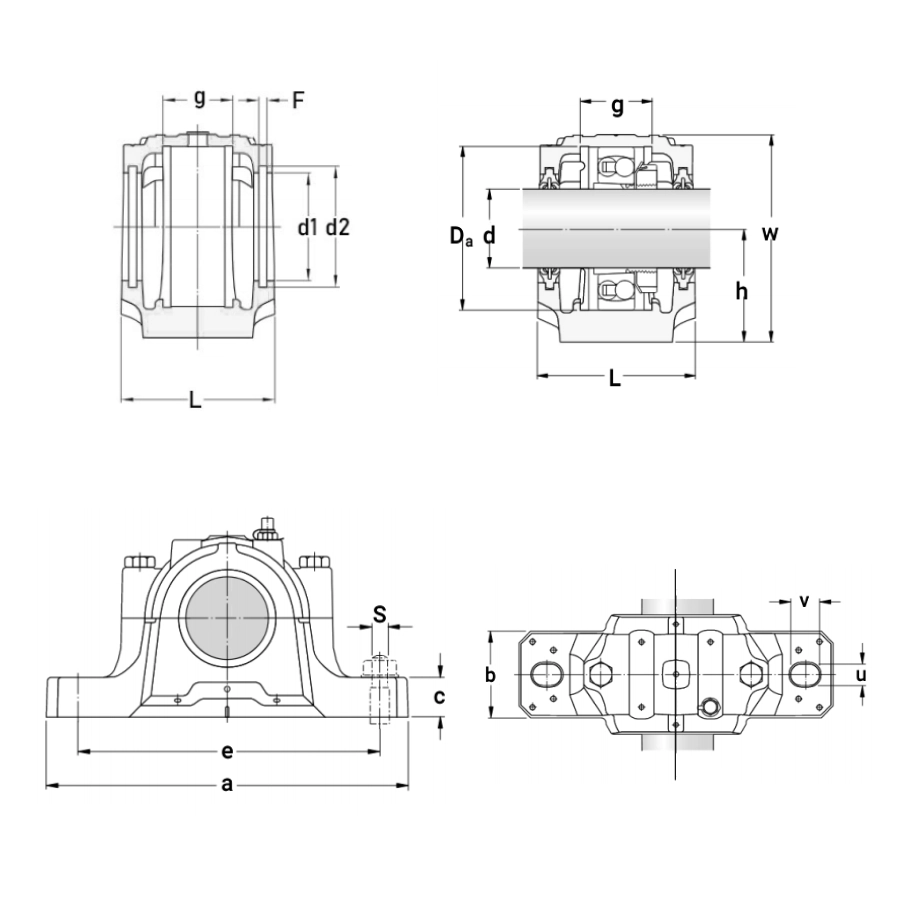

Размерный ряд серии SNL
Ниже приведена таблица всех типоразмеров серии. Текущий товар SNL 518-615 выделен.
Технические параметры и условия эксплуатации
Корпус SNL 518-615 применяется в составе подшипниковых опор для валов 80 мм и подходит для оборудования с высокими эксплуатационными нагрузками. Увеличенные габариты и прочное чугунное исполнение позволяют использовать его в более тяжёлых промышленных узлах, а разъёмная конструкция ускоряет доступ к подшипнику при осмотре, смазке и замене комплектующих.
- Под вал: 80 мм.
- Длина корпуса a: 345 мм.
- Ширина корпуса B: 100 мм.
- Применяемый подшипник: 1218K, 2218K, 22218K, 23218K.
- Применяемая втулка: H218, H318, H2318.
- Применяемые уплотнения: TSNG 518, TSNG 518L.
- Стопорные кольца: SR 160x17,5 и SR 160x12,5.
- Материал: чугун; при эксплуатации необходимо контролировать смазку, состояние уплотнений, крепёж и чистоту рабочей зоны узла.
Применяемость
SNL 518-615 используют в подшипниковых опорах тяжёлого и среднетяжёлого промышленного оборудования, где требуется высокая прочность корпуса и возможность оперативного сервисного доступа. Корпус подходит для транспортирующих систем, приводов барабанов, вентиляционных агрегатов, шнековых линий, дробильно-сортировочного и перерабатывающего оборудования.
- Конвейеры, рольганги и транспортные линии.
- Приводы барабанов, редукторные и ременные узлы.
- Вентиляторы, воздуходувки и аспирационные системы.
- Шнековые механизмы и узлы подачи материала.
- Промышленное оборудование, где требуется обслуживаемая подшипниковая опора с возможностью быстрой замены расходных элементов.
Аналоги
Корпус SNL 518-615 относится к типовым промышленным разъёмным корпусам и может подбираться как аналог среди решений других производителей по совпадающему типоразмеру. При замене необходимо проверять совместимость по геометрии корпуса, посадочным размерам, применяемым подшипникам, втулкам и исполнению уплотнений.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Подшипник устанавливают на вал с применением подходящей втулки H218, H318 или H2318, затем узел размещают в основании корпуса. После установки уплотнений монтируют крышку, выполняют равномерную затяжку крепежа и проверяют правильность посадки подшипника перед запуском оборудования.
Корпус рассчитан на использование с подшипниками 1218K, 2218K, 22218K и 23218K. Конкретный вариант подбирают с учётом конструкции узла, рабочей нагрузки и типа применяемой втулки.
У данной модели больше диаметр вала, длина и ширина корпуса, а также расширен перечень совместимых подшипников и втулок. За счёт этого корпус подходит для более крупных и нагруженных подшипниковых опор.
Уплотнения заменяют при износе, потере герметичности, повреждении кромок или при попадании загрязнений внутрь корпуса. Их состояние рекомендуется проверять при каждом плановом обслуживании подшипникового узла.
На срок службы влияют качество монтажа, правильный подбор подшипника и втулки, состояние смазки, условия окружающей среды и соблюдение режимов нагрузки. При нормальной эксплуатации корпус служит долго, а основное внимание в сервисе уделяют подшипнику, смазке и уплотнениям.
