О товаре

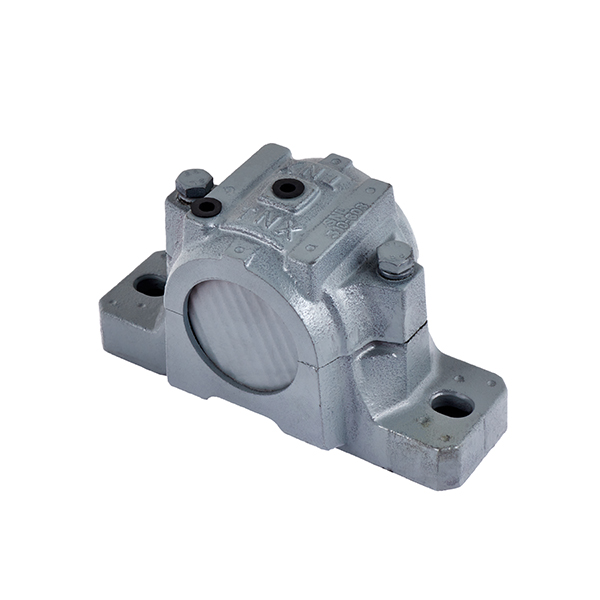

Разъёмный корпус SNL 520-617 — тяжёлый чугунный корпус подшипниковой опоры для валов диаметром 90 мм, предназначенный для установки самоустанавливающихся и сферических роликовых подшипников с применением закрепительных втулок. Модель используется в промышленном оборудовании, где необходимы высокая несущая способность, жёсткость конструкции и удобный доступ к узлу при техническом обслуживании.
Корпус SNL 520-617 совместим с подшипниками 1220K, 2220K, 22220K, 23220K и втулками H320, H2320. Разъёмное исполнение облегчает установку, контроль состояния подшипника, обслуживание смазки и замену уплотнений без сложной разборки прилегающих узлов оборудования.
Расшифровка артикула
Обозначение SNL 520-617 показывает принадлежность изделия к серии разъёмных корпусов и указывает конкретный типоразмер в размерной линейке. Эта маркировка используется при выборе корпуса под нужный вал, подходящий подшипник, закрепительную втулку и комплект уплотняющих элементов.
- SNL — серия разъёмных стационарных корпусов для подшипниковых опор.
- 520-617 — типоразмер корпуса под вал 90 мм с соответствующей номенклатурой комплектующих.
Для точного подбора необходимо учитывать размеры корпуса, совместимость по подшипнику, тип втулки и исполнение уплотнений.

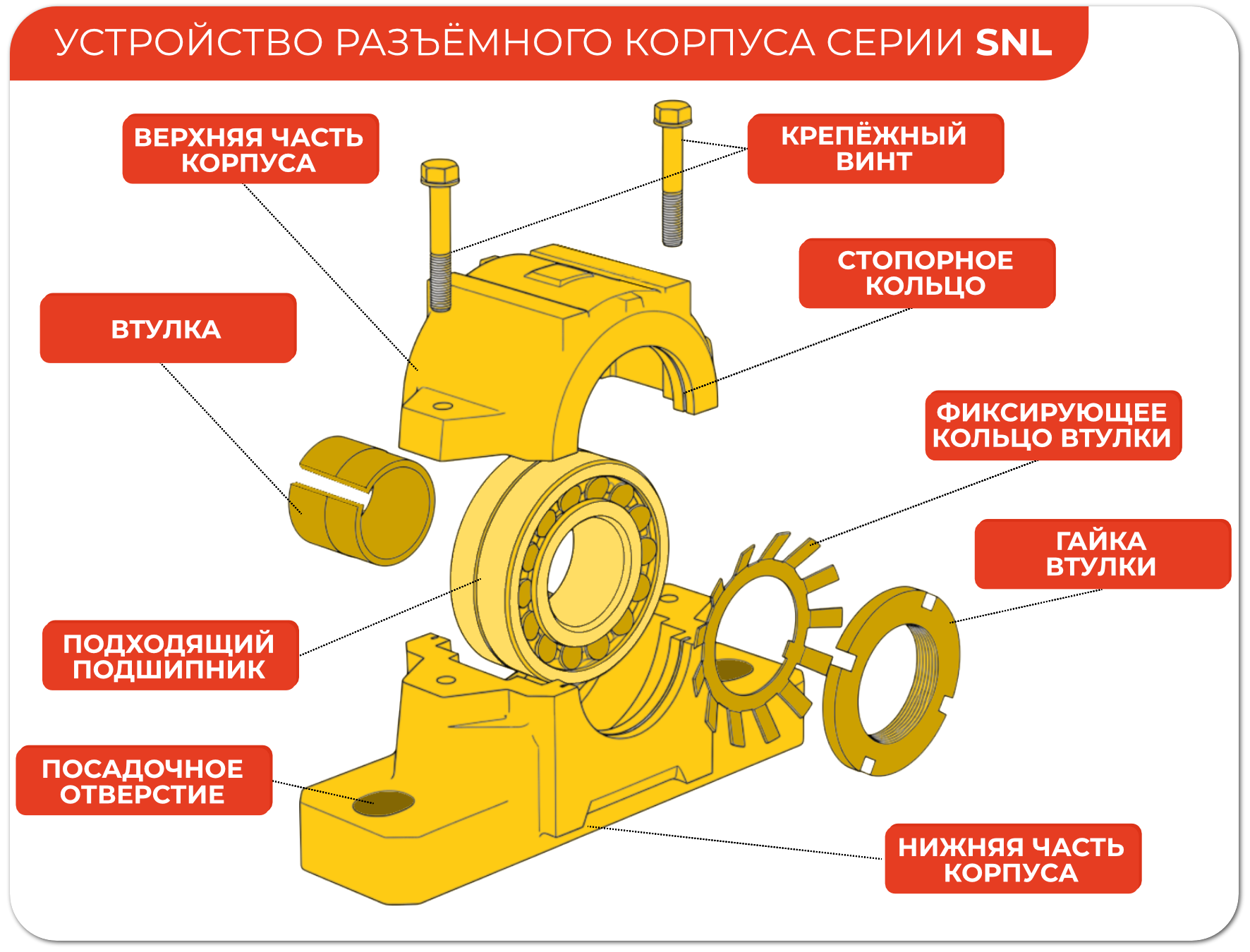

Конструкция и устройство

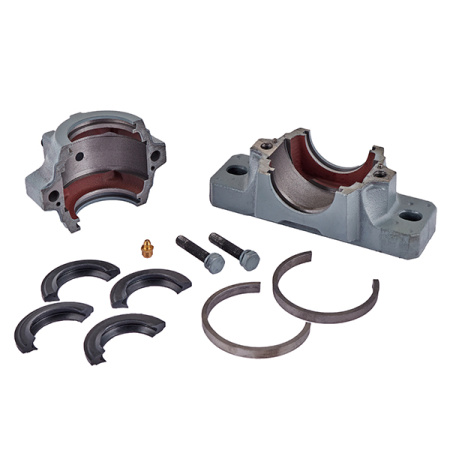

Корпус SNL 520-617 состоит из прочного основания и верхней крышки с горизонтальным разъёмом, что обеспечивает удобный доступ к подшипнику и внутренним элементам узла. Внутренняя конструкция корпуса рассчитана на установку подшипника автоматического выравнивания, а торцевые зоны предназначены для монтажа уплотнений TSN520L или TSNG520 и стопорных колец, которые помогают удерживать смазку и защищать рабочую область от пыли, влаги и других загрязнений.
- Основание и крышка изготовлены из чугуна для эксплуатации под высокими нагрузками.
- Разъёмная компоновка облегчает монтаж, обслуживание и замену внутренних компонентов узла.
- Корпус совместим с подшипниками 1220K, 2220K, 22220K и 23220K.
- Применяемые уплотнения: TSN520L и TSNG520.
- Стопорные кольца: SR 180x12 и SR 180x9,7.
- Крепление корпуса выполняется через лапы основания к станине, раме или другому опорному основанию оборудования.
Размерный ряд серии SNL
Ниже приведена таблица всех типоразмеров серии. Текущий товар SNL 520-617 выделен.

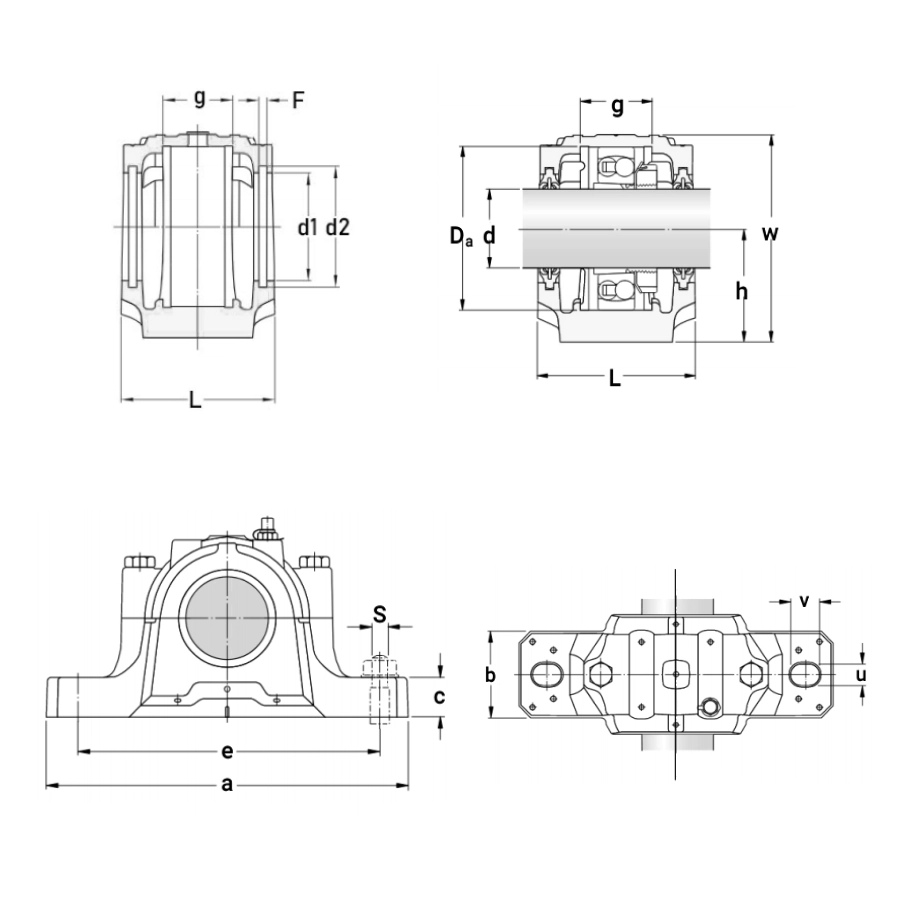

Технические параметры и условия эксплуатации
Корпус SNL 520-617 применяется в составе тяжёлых подшипниковых опор для валов 90 мм и подходит для длительной работы в нагруженных промышленных условиях. Благодаря увеличенным габаритам, прочному чугунному исполнению и обслуживаемой разъёмной конструкции корпус используется там, где требуется высокая устойчивость узла и быстрый доступ к подшипнику при сервисе.
- Под вал: 90 мм.
- Длина корпуса a: 380 мм.
- Ширина корпуса B: 110 мм.
- Применяемый подшипник: 1220K, 2220K, 22220K, 23220K.
- Применяемая втулка: H320, H2320.
- Применяемые уплотнения: TSN520L, TSNG520.
- Стопорные кольца: SR 180x12 и SR 180x9,7.
- Материал: чугун; для длительной эксплуатации требуется контроль смазки, герметичности уплотнений и состояния крепёжных соединений.
Применяемость
SNL 520-617 используют в подшипниковых опорах тяжёлого промышленного оборудования, где необходим прочный корпус, рассчитанный на значительные рабочие нагрузки и удобный в техническом обслуживании. Корпус подходит для приводов конвейеров, барабанных систем, вентиляционных установок, перерабатывающих линий, шнеков и других узлов, работающих в тяжёлых режимах.
- Конвейеры, транспортеры и рольганговые линии.
- Приводы барабанов и валов тяжёлого оборудования.
- Вентиляционные, аспирационные и воздуходувные установки.
- Шнековые механизмы и узлы транспортировки сырья.
- Промышленные машины, где требуется обслуживаемая подшипниковая опора с повышенной прочностью корпуса.
Аналоги
Корпус SNL 520-617 относится к типовым разъёмным корпусам промышленного назначения и может сопоставляться с аналогичными решениями других производителей по типоразмеру. При подборе аналога необходимо проверять геометрию корпуса, посадочные размеры, перечень совместимых подшипников и соответствие втулок и уплотнений.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Подшипник монтируют на вал через втулку H320 или H2320, затем узел устанавливают в основание корпуса. После этого размещают уплотнения, устанавливают крышку и выполняют равномерную затяжку крепежа с проверкой правильности посадки и свободного вращения.
Корпус рассчитан на применение с подшипниками 1220K, 2220K, 22220K и 23220K. Конкретное исполнение выбирают с учётом рабочей нагрузки, конструкции узла и применяемой закрепительной втулки.
У этой модели увеличены диаметр вала, длина и ширина корпуса, а также используется другой перечень совместимых подшипников и втулок. Это делает её более подходящей для более крупных и нагруженных промышленных узлов.
Уплотнения заменяют при износе, повреждении рабочих кромок, потере герметичности или появлении загрязнений внутри узла. Их состояние рекомендуется контролировать при каждом плановом обслуживании подшипниковой опоры.
На ресурс влияют правильность монтажа, качество смазки, состояние уплотнений, величина рабочих нагрузок и условия внешней среды. При корректной эксплуатации корпус имеет длительный срок службы, а основное обслуживание сосредоточено на подшипнике и расходных элементах узла.
