О товаре

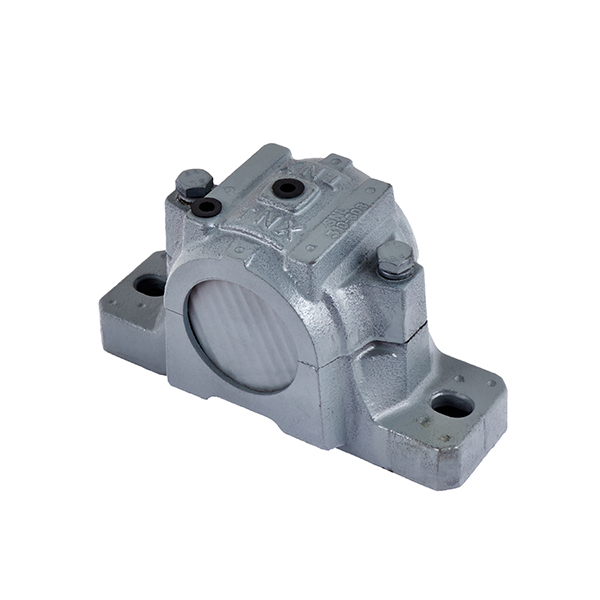

Разъёмный корпус SNL 522-619 — крупногабаритный чугунный корпус подшипниковой опоры для валов диаметром 100 мм, предназначенный для установки самоустанавливающихся и сферических роликовых подшипников через закрепительные втулки. Корпус применяется в тяжёлом промышленном оборудовании, где важны высокая жёсткость, надёжная фиксация узла и удобный доступ к обслуживаемым элементам.
Корпус SNL 522-619 совместим с подшипниками 1222K, 2222K, 22222K, 23222K и втулками H219, H319. Разъёмная конструкция облегчает монтаж и сервис подшипниковой опоры, позволяет быстрее проводить осмотр, замену уплотнений и обслуживание смазки без сложной разборки всего узла.
Расшифровка артикула
Маркировка SNL 522-619 указывает на принадлежность изделия к серии разъёмных подшипниковых корпусов и определяет его конкретный типоразмер в линейке. По этому обозначению подбирают корпус под нужный диаметр вала, соответствующий подшипник, закрепительную втулку и комплект уплотняющих элементов.
- SNL — серия разъёмных корпусов для стационарных подшипниковых опор.
- 522-619 — размерное исполнение корпуса под вал 100 мм с соответствующей номенклатурой комплектующих.
Для корректного подбора необходимо учитывать не только артикул корпуса, но и тип совместимого подшипника, размеры посадки, втулку и исполнение торцевых уплотнений.
Конструкция и устройство

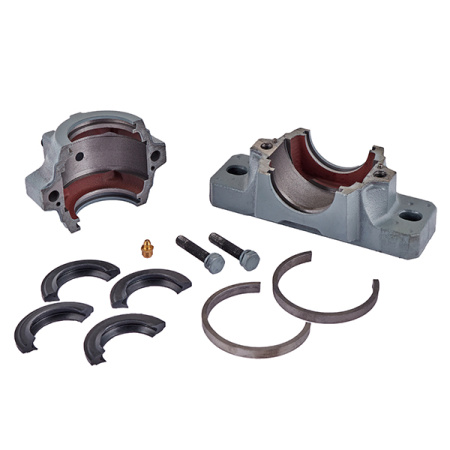

Корпус SNL 522-619 состоит из основания и верхней крышки, соединяемых по горизонтальному разъёму, что обеспечивает удобный доступ к внутренним элементам опоры. Внутри корпуса предусмотрено посадочное место под подшипник автоматического выравнивания, а торцевые зоны рассчитаны на установку уплотнений TSNG 522 или TSNG 522L и стопорных колец, которые помогают удерживать смазку внутри узла и защищать подшипник от загрязнений.
- Основание и крышка изготовлены из чугуна для эксплуатации в тяжёлых промышленных условиях.
- Разъёмная конструкция облегчает сборку, осмотр и обслуживание подшипникового узла.
- Корпус совместим с подшипниками 1222K, 2222K, 22222K и 23222K.
- Применяемые уплотнения: TSNG 522 и TSNG 522L.
- Стопорные кольца: SR 200x13,5 и SR 200x10.
- Монтаж корпуса выполняется через лапы основания на подготовленную опорную поверхность оборудования.
Размерный ряд серии SNL
Ниже приведена таблица всех типоразмеров серии. Текущий товар SNL 522-619 выделен.
Технические параметры и условия эксплуатации

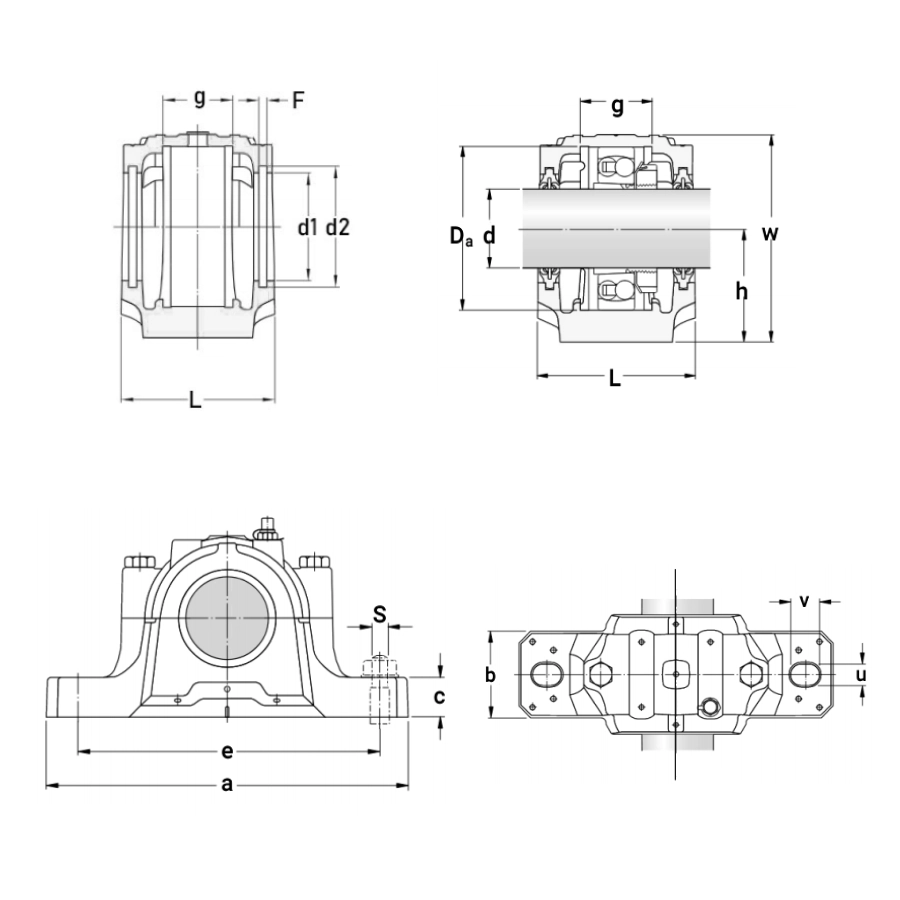

Корпус SNL 522-619 предназначен для подшипниковых опор на валах 100 мм и используется в тяжёлых эксплуатационных условиях, где требуется надёжная опора, рассчитанная на значительные нагрузки. За счёт крупных габаритов, чугунного исполнения и разъёмной конструкции корпус обеспечивает сочетание прочности, ремонтопригодности и удобного доступа к подшипнику при регламентном обслуживании.
- Под вал: 100 мм.
- Длина корпуса a: 410 мм.
- Ширина корпуса B: 120 мм.
- Применяемый подшипник: 1222K, 2222K, 22222K, 23222K.
- Применяемая втулка: H219, H319.
- Применяемые уплотнения: TSNG 522, TSNG 522L.
- Стопорные кольца: SR 200x13,5 и SR 200x10.
- Материал: чугун; для стабильной работы узла необходимо контролировать состояние смазки, уплотнений и крепёжных соединений.
Применяемость
SNL 522-619 используют в подшипниковых опорах тяжёлого промышленного оборудования, где необходим корпус с высокой несущей способностью и удобным доступом к обслуживаемым элементам. Корпус подходит для транспортирующих систем, приводов барабанов, вентиляционных агрегатов, шнековых линий, дробильно-сортировочного и другого оборудования, работающего в тяжёлых режимах.
- Конвейеры, транспортеры и роликовые линии.
- Приводы барабанов, валов и нагруженных вращающихся механизмов.
- Вентиляционные, аспирационные и воздуходувные системы.
- Шнековые механизмы и транспортирующие узлы подачи материала.
- Промышленные установки, где требуется прочная и обслуживаемая подшипниковая опора.
Аналоги
Корпус SNL 522-619 относится к типовым разъёмным промышленным корпусам и может рассматриваться как аналог в линейках других производителей по совпадающему типоразмеру. При выборе замены необходимо сверять посадочные размеры, совместимость с подшипником и втулкой, а также соответствие уплотнений и общего исполнения корпуса.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Подшипник монтируют на вал с применением подходящей втулки, после чего узел размещают в основании корпуса. Затем устанавливают уплотнения, монтируют крышку и выполняют равномерную затяжку крепежа с обязательной проверкой правильности посадки и свободного вращения.
Корпус рассчитан на применение с подшипниками 1222K, 2222K, 22222K и 23222K. Конкретный тип подбирают исходя из конструкции узла, нагрузок и условий эксплуатации оборудования.
У данной модели больше диаметр вала, увеличены длина и ширина корпуса, а также используется другой набор подшипников и комплектующих. Это позволяет применять корпус в ещё более нагруженных и габаритных подшипниковых узлах.
Уплотнения заменяют при потере герметичности, износе рабочих кромок, повреждениях или попадании загрязнений внутрь корпуса. Проверка их состояния должна выполняться при каждом плановом обслуживании подшипниковой опоры.
На ресурс влияют точность монтажа, правильный подбор подшипника и втулки, качество смазки, состояние уплотнений и уровень рабочих нагрузок. При корректной эксплуатации корпус служит длительно, а основное внимание в сервисе уделяется подшипнику и расходным элементам узла.
