О товаре

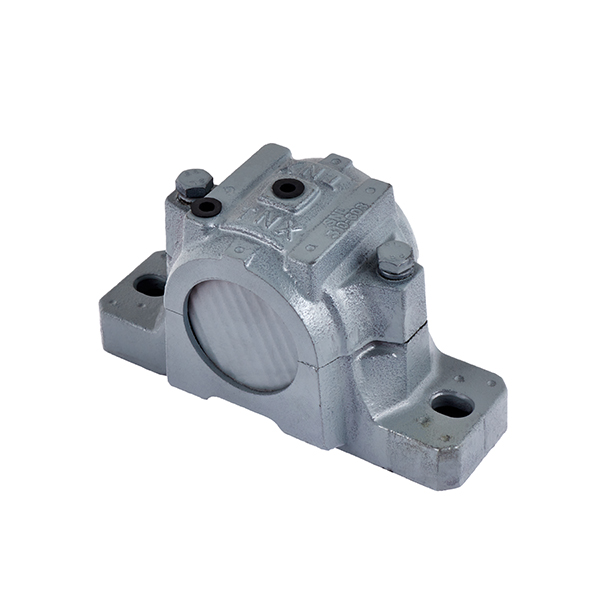

Разъёмный корпус SNL 524-620 — чугунный корпус подшипниковой опоры для валов диаметром 110 мм, предназначенный для монтажа самоустанавливающихся и сферических роликовых подшипников через закрепительные втулки. Модель применяется в нагруженных промышленных узлах, где требуется прочная опора, удобный доступ к обслуживанию и стабильная работа подшипникового узла в тяжёлых условиях эксплуатации.
Корпус SNL 524-620 совместим с подшипниками 1224K, 22224K, 23224K и втулками H3124, H2324. Разъёмная конструкция позволяет упростить монтаж, контроль состояния подшипника, замену уплотнений и сервисное обслуживание без полной разборки оборудования.
Расшифровка артикула
Маркировка SNL 524-620 обозначает серию разъёмных подшипниковых корпусов и указывает конкретное размерное исполнение модели. По этому обозначению подбирают корпус под определённый диаметр вала, совместимый тип подшипника, втулку и комплект уплотняющих элементов.
- SNL — серия разъёмных стационарных корпусов для подшипниковых опор.
- 524-620 — типоразмер корпуса под вал 110 мм с соответствующими посадочными и комплектующими параметрами.
Для точного подбора необходимо учитывать диаметр вала, посадочные размеры, применяемый подшипник, тип втулки и исполнение уплотнений.
Конструкция и устройство

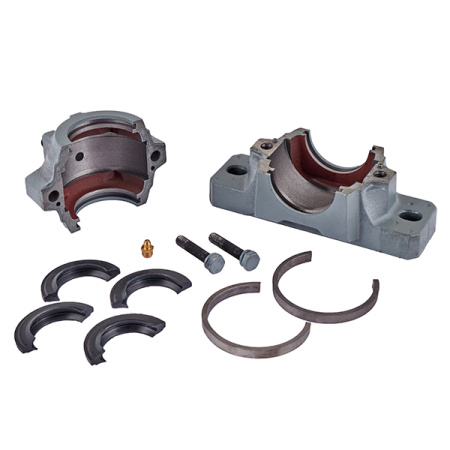

Корпус SNL 524-620 состоит из массивного основания и верхней крышки с горизонтальным разъёмом, благодаря чему подшипниковый узел остаётся удобным для осмотра и обслуживания. Внутри корпуса выполнено посадочное место под подшипник автоматического выравнивания, а в торцевых частях предусмотрена установка уплотнений TSNG 524 или TSNG 524L и стопорных колец, необходимых для удержания смазки и защиты узла от загрязнений.
- Основание и крышка изготовлены из чугуна для высокой жёсткости и надёжности под нагрузкой.
- Разъёмная конструкция облегчает сборку, демонтаж и регламентное обслуживание опоры.
- Корпус рассчитан на подшипники 1224K, 22224K и 23224K.
- Применяемые уплотнения: TSNG 524 и TSNG 524L.
- Стопорные кольца: SR 215x14, SR 215x10 и SR 215x5.
- Монтаж корпуса выполняется через отверстия в лапах основания на подготовленную опорную площадку оборудования.
Размерный ряд серии SNL
Ниже приведена таблица всех типоразмеров серии. Текущий товар SNL 524-620 выделен.
Технические параметры и условия эксплуатации
Корпус SNL 524-620 применяется в составе подшипниковых опор для валов 110 мм и рассчитан на работу в тяжёлых промышленных условиях. За счёт чугунного исполнения, увеличенных размеров и ремонтопригодной разъёмной конструкции модель обеспечивает надёжную опору для подшипникового узла и удобство при проведении технического обслуживания.

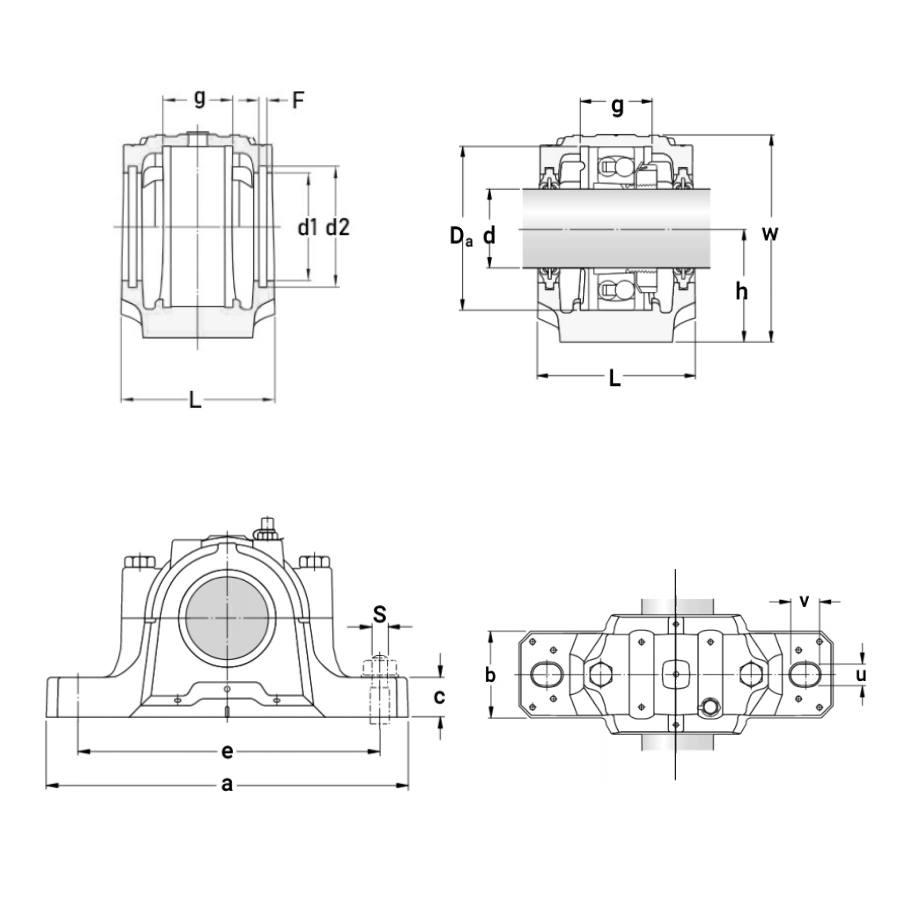

- Под вал: 110 мм.
- Длина корпуса a: 410 мм.
- Ширина корпуса B: 120 мм.
- Применяемый подшипник: 1224K, 22224K, 23224K.
- Применяемая втулка: H3124, H2324.
- Применяемые уплотнения: TSNG 524, TSNG 524L.
- Стопорные кольца: SR 215x14, SR 215x10, SR 215x5.
- Материал: чугун; при эксплуатации требуется регулярный контроль смазки, уплотнений, крепежа и состояния посадочных поверхностей.
Применяемость
SNL 524-620 используют в подшипниковых опорах тяжёлых машин и механизмов, где необходим обслуживаемый корпус с высокой жёсткостью и надёжной фиксацией подшипника. Корпус подходит для транспортирующих систем, приводов вращающихся барабанов, вентиляторов, перерабатывающих линий, шнекового оборудования и других нагруженных промышленных агрегатов.
- Конвейеры, роликовые и транспортирующие линии.
- Приводы барабанов и нагруженных вращающихся валов.
- Промышленные вентиляторы и аспирационные установки.
- Шнековые механизмы и узлы подачи материала.
- Оборудование общего промышленного назначения с повышенными требованиями к прочности опоры.
Аналоги
Корпус SNL 524-620 относится к типовым разъёмным промышленным корпусам и может сопоставляться с аналогичными решениями других брендов по соответствующему типоразмеру. При подборе замены необходимо сверять геометрию корпуса, посадочные размеры, набор совместимых подшипников, втулок и уплотнений.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Подшипник монтируют на вал с использованием втулки H3124 или H2324, затем собранный узел размещают в основании корпуса. После установки уплотнений и крышки выполняют затяжку крепежа с обязательной проверкой правильности посадки и свободного вращения.
Корпус рассчитан на применение с подшипниками 1224K, 22224K и 23224K. Конкретный тип подбирают с учётом конструкции узла, рабочих нагрузок и условий эксплуатации оборудования.
У данной модели увеличен диаметр вала и используется другой перечень совместимых подшипников и втулок. Это делает корпус подходящим для более крупных и нагруженных подшипниковых узлов.
Уплотнения меняют при потере герметичности, повреждении рабочих кромок, износе или при попадании загрязнений внутрь корпуса. Их состояние следует регулярно проверять в рамках планового обслуживания узла.
На ресурс влияют корректность монтажа, качество смазки, состояние уплотнений, уровень нагрузок и общие условия эксплуатации. При правильной установке и регулярном обслуживании корпус служит длительно, а основное внимание уделяется состоянию подшипника и расходных элементов.
