О товаре

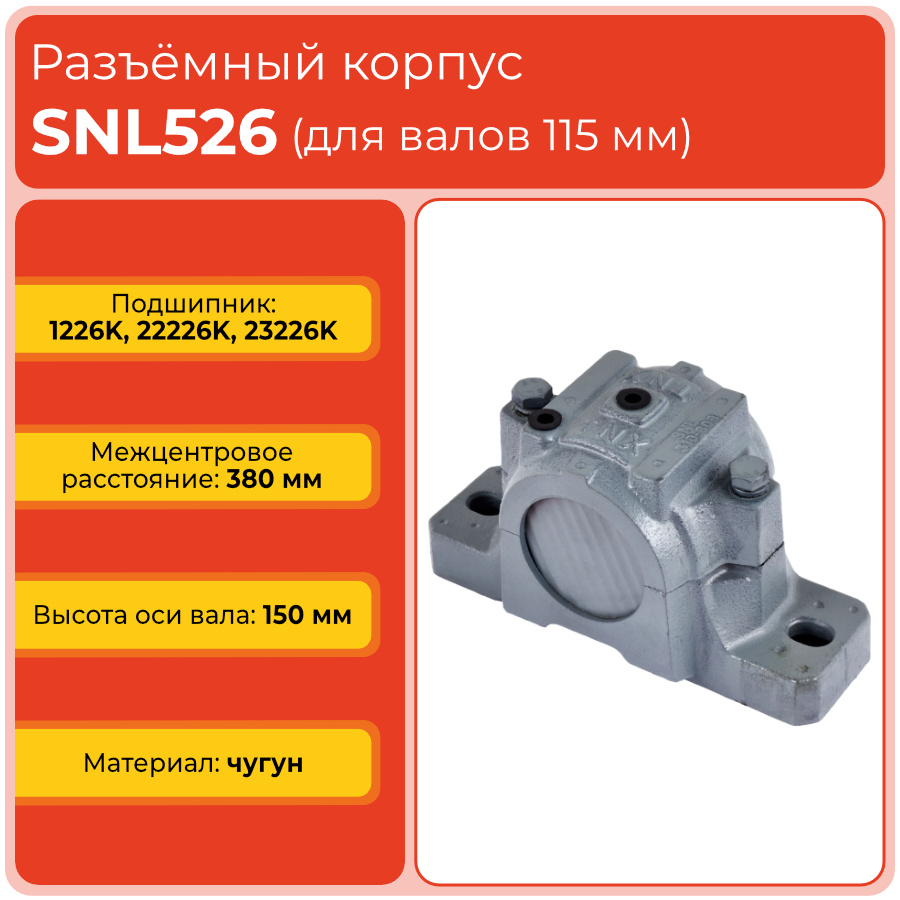

Разъёмный корпус SNL 526 — массивный чугунный корпус подшипниковой опоры для валов диаметром 115 мм, предназначенный для установки самоустанавливающихся и сферических роликовых подшипников через закрепительные втулки. Корпус применяется в особо нагруженных промышленных узлах, где требуется высокая жёсткость, устойчивость к вибрациям и удобный доступ к обслуживаемым элементам подшипникового узла.
Модель SNL 526 совместима с подшипниками 1226K, 22226K, 23226K и втулками H3126, H2326. Разъёмная конструкция сокращает время монтажа и обслуживания: обеспечивает доступ к подшипнику, уплотнениям и крепёжным элементам без необходимости полной разборки прилегающих узлов оборудования.
Расшифровка артикула
Обозначение SNL 526 содержит информацию о серии и размерном исполнении корпуса. По этой маркировке подбирают корпус под нужный диаметр вала, тип подшипника, закрепительную втулку и комплект уплотнений.
- SNL — серия разъёмных стационарных корпусов для подшипниковых опор.
- 526 — типоразмер корпуса под вал 115 мм с соответствующей номенклатурой посадочных размеров и комплектующих.
Для корректного выбора учитывают диаметр вала, совместимый подшипник, тип закрепительной втулки и исполнение уплотнений.
Конструкция и устройство
Корпус SNL 526 состоит из мощного основания и верхней крышки, соединяемых по горизонтальному разъёму, благодаря чему обеспечивается удобный доступ к подшипнику и внутренним элементам узла. Внутреннее посадочное место рассчитано на монтаж подшипника автоматического выравнивания, а торцевые части корпуса позволяют устанавливать уплотнения TSN526L или TSNG526 и стопорные кольца, удерживающие смазку и защищающие узел от пыли и влаги.
- Основание и крышка изготовлены из высокопрочного чугуна для работы под значительными нагрузками.
- Разъёмная конструкция облегчает сборку, разборку и регламентное обслуживание подшипниковой опоры.
- Корпус рассчитан на подшипники 1226K, 22226K, 23226K.
- Применяемые уплотнения: TSN526L и TSNG526.
- Стопорные кольца: SR 230x13 и SR 230x10.
- Крепление корпуса осуществляется через отверстия в лапах основания на жёсткую опорную поверхность оборудования.
Размерный ряд серии SNL
Ниже приведена таблица типоразмеров серии SNL в крупном диапазоне. Текущий товар SNL 526 выделен.
Технические параметры и условия эксплуатации
Корпус SNL 526 применяется в составе подшипниковых опор для валов 115 мм и рассчитан на работу в тяжёлых эксплуатационных условиях с высокими радиальными и комбинированными нагрузками. Конструкция корпуса обеспечивает устойчивость узла, возможность обслуживания и устойчивую работу подшипника при длительных циклах эксплуатации.
- Под вал: 115 мм.
- Длина корпуса a: 445 мм.
- Ширина корпуса B: 130 мм.
- Применяемый подшипник: 1226K, 22226K, 23226K.
- Применяемая втулка: H3126, H2326.
- Применяемые уплотнения: TSN526L, TSNG526.
- Стопорные кольца: SR 230x13 и SR 230x10.
- Материал: чугун; для надёжной работы необходимы регулярный контроль смазки, состояние уплотнений и крепёжных соединений, а также соблюдение рекомендованных нагрузок.
Применяемость
SNL 526 используют в подшипниковых опорах особо нагруженного оборудования, где необходим корпус повышенной прочности и ремонтопригодности. Он подходит для приводов тяжёлых конвейеров, барабанных установок, дробильно-сортировочного оборудования, крупных вентиляторов, шнековых линий и других промышленных агрегатов с высокими требованиями к надёжности опор.
- Тяжёлые конвейерные и транспортирующие системы.
- Приводы барабанов, мельниц и крупных вращающихся механизмов.
- Дробильно-сортировочное и перерабатывающее оборудование.
- Крупные вентиляторы, воздуходувки и аспирационные установки.
- Шнековые и другие агрегаты, где требуется обслуживаемая опора с высокой жёсткостью.
Аналоги
Корпус SNL 526 относится к типовым промышленным разъёмным корпусам и может сопоставляться с аналогами других производителей по соответствующему типоразмеру. При подборе аналога необходимо сверять посадочные размеры, совместимость по подшипнику и втулке, а также исполнение уплотнений и геометрию корпуса.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
