Артикул:
WBSNL528TECHNIX
Характеристики
Серия
—
SNL
Тип
—
составной (разъёмный)
Вид
—
на лапах
Все характеристики
Аналоги
Аналог SKF:
SNL528
Аналог INA:
SNL528
Аналог FAG:
SNV528
29 677 руб.
/шт Есть в наличии: 35
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

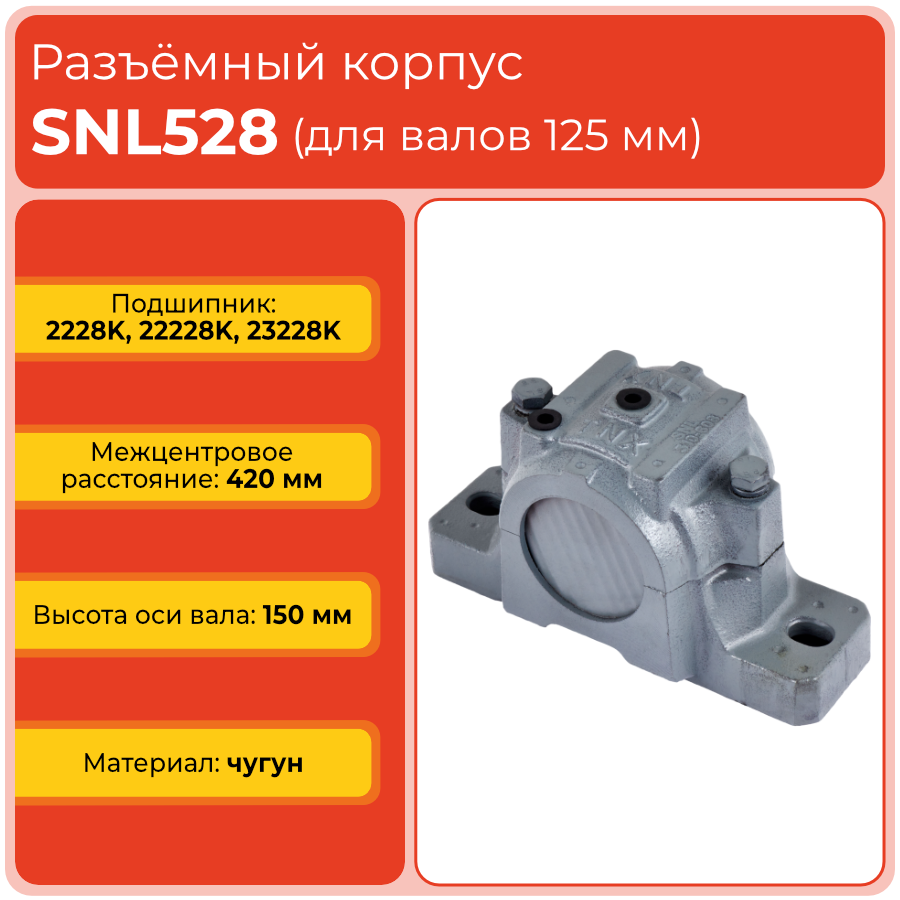

Разъёмный корпус SNL 528 — крупногабаритный чугунный корпус подшипниковой опоры для валов диаметром 125 мм, предназначенный для установки самоустанавливающихся и сферических роликовых подшипников через закрепительные втулки. Корпус применяется в особо нагруженных и ответственных узлах промышленного оборудования, где требуются высокая прочность, устойчивость к вибрациям и удобный доступ к подшипниковому узлу при обслуживании.
Модель SNL 528 совместима с подшипниками 1228K, 22228K, 23228K и втулками H3128, H2328. Разъёмная конструкция корпуса позволяет облегчить монтаж, ревизию и замену подшипника и уплотнений без полной разборки соседних элементов оборудования.
Расшифровка артикула
Обозначение SNL 528 показывает принадлежность корпуса к серии разъёмных подшипниковых корпусов и определяет его размерное исполнение. Артикул используют для подбора корпуса под требуемый диаметр вала, тип подшипника, закрепительную втулку и конфигурацию уплотнений.
- SNL — серия разъёмных стационарных корпусов для подшипниковых опор.
- 528 — типоразмер корпуса под вал 125 мм с соответствующими посадочными и комплектующими параметрами.
Для корректного подбора учитывают диаметр вала, совместимый подшипник, тип втулки, габариты корпуса и исполнение уплотнений.
Конструкция и устройство
Корпус SNL 528 состоит из массивного основания и верхней крышки с разъёмом по горизонтали, что облегчает доступ к подшипнику и внутренним элементам опоры. Внутри корпуса предусмотрено посадочное место под подшипник автоматического выравнивания, а торцевые части рассчитаны на установку уплотнений TSN528L или TSNG528 и стопорных колец, удерживающих смазку и защищающих узел от пыли, влаги и абразивных загрязнений.
- Основание и крышка выполнены из высокопрочного чугуна для работы под значительными нагрузками.
- Разъёмная конструкция обеспечивает удобство сборки, разборки и регламентного обслуживания опоры.
- Корпус рассчитан на подшипники 1228K, 22228K и 23228K.
- Применяемые уплотнения: TSN528L и TSNG528.
- Стопорные кольца: SR 250x15 и SR 250x10.
- Крепление корпуса производится через лапы основания на жёсткую опорную поверхность станка, рамы или фундамента.
Размерный ряд серии SNL
Ниже приведена таблица типоразмеров крупной группы серии SNL. Текущий товар SNL 528 выделен.
Технические параметры и условия эксплуатации
Корпус SNL 528 рассчитан на работу в составе подшипниковых опор для валов 125 мм в тяжёлых режимах эксплуатации с высокими нагрузками. За счёт увеличенных габаритов, чугунного исполнения и разъёмной конструкции корпус обеспечивает надёжную поддержку подшипника и удобство при монтажных и сервисных операциях.
- Под вал: 125 мм.
- Длина корпуса a: 500 мм.
- Ширина корпуса B: 150 мм.
- Применяемый подшипник: 1228K, 22228K, 23228K.
- Применяемая втулка: H3128, H2328.
- Применяемые уплотнения: TSN528L, TSNG528.
- Стопорные кольца: SR 250x15 и SR 250x10.
- Материал: чугун; надёжная работа корпуса обеспечивается при регулярном контроле смазки, состоянии уплотнений и крепёжных соединений, а также соблюдении допустимых нагрузок.
Применяемость
Корпус SNL 528 используют в подшипниковых опорах крупного промышленного оборудования, где необходима обслуживаемая опора повышенной прочности и жёсткости. Он подходит для приводов тяжёлых конвейеров, барабанных и вращающихся агрегатов, дробильно-сортировочных и перерабатывающих комплексов, крупных вентиляторов и шнековых систем.
- Тяжёлые конвейеры и транспортирующие линии.
- Приводы барабанов, мельниц и крупногабаритных вращающихся узлов.
- Дробильно-сортировочное оборудование и перерабатывающие линии.
- Крупные вентиляторы, воздуходувные и аспирационные установки.
- Шнековые механизмы и другие агрегаты с повышенными требованиями к надёжности опор.
Аналоги
Корпус SNL 528 относится к типовым разъёмным корпусам крупного размерного ряда и может сопоставляться с аналогами других производителей по размеру и функциональному назначению. При подборе аналога необходимо сверять посадочные размеры, совместимость по подшипникам и втулкам, а также исполнение уплотнений и геометрию корпуса.
Точное соответствие необходимо подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Техническая информация (.pdf)
Общая информация
Серия
SNL
Тип
составной (разъёмный)
Вид
на лапах
Материал
чугун
Производитель
TECHNIX
Вес, кг
44
Применяемые комплектующие
Подшипник автоматического выравнивания
1228K, 22228K, 23228K
Уплотнение
TSN528L, TSNG528
Крышка
SNL 528
Втулка
H3128, H2328
Стопорное кольцо
SR 250x15, SR 250x10
Габариты
Длина a, мм
500
Высота W, мм
302
Ширина B, мм
150
Технические параметры
Высота оси вала от опорной поверхности h, мм
150
Крепежный винт S
M24x130
Диаметр вала d, мм
125
Ширина внутреннего диаметра отверстия корпуса под уплотнение F, мм
6
Ширина крепежного отверстия, u мм
35
Длина крепежного отверстия v, мм
42
Высота лапы корпуса c, мм
50
Ширина посадочного места подшипника g, мм
98
Диаметр посадочного места подшипника Da, мм
250
Ширина подшипника, мм
50, 68, 88
Межцентровое расстояние крепежных отверстий e, мм
420
Диаметр отверстия корпуса под уплотнение d1, мм
177,5
Количество стопорных колец
1, 2, 3
125
