О товаре

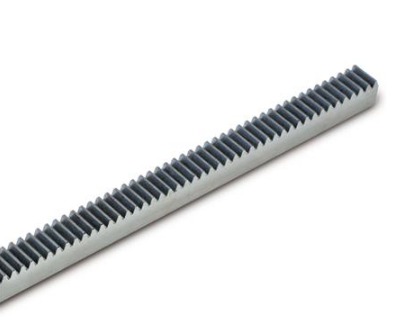

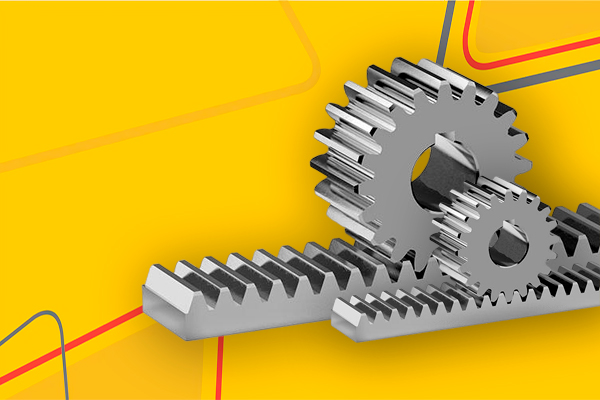

Рейка прямозубая CR33100 с модулем 4 и сечением 30x30 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в средненагруженных приводах станков, автоматике и линейных механизмах с умеренно длинным ходом, где важны стабильность работы и достаточная жёсткость рейки.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 33100 — типоразмер и длина исполнения, соответствующая рейке L=1000 мм;
- 4 — модуль зубьев m=4;
- 30x30 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR33100. В каталоге эта позиция относится к рейкам с шагом 12,566 мм и сечением 30x30 мм, рассчитанным на линейные оси средней длины при средних нагрузках.
Конструкция и устройство

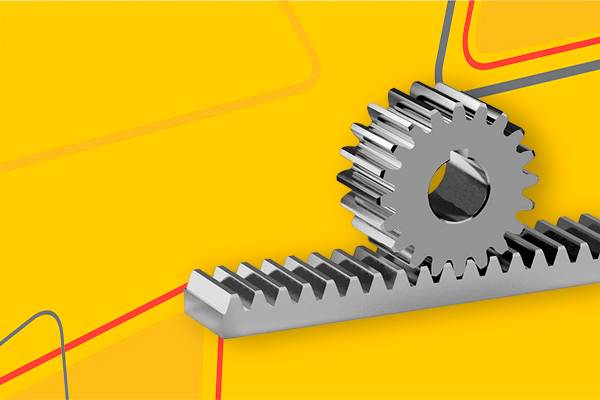

Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с ходом до 1 м. Материал C45 обеспечивает хорошую прочность и устойчивость к износу, а увеличенное сечение 30x30 мм по сравнению с 22x22 и 25x25 мм повышает жёсткость и устойчивость к прогибам, что важно для длинных рейок.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR33050 | CR | 4 | 30 | 50 | 30x30 | сталь C45 | 500 | 0,8 | 12,566 |
| CR33100 | CR | 4 | 30 | 100 | 30x30 | сталь C45 | 1000 | 0,8 | 12,566 |
| CR33200 | CR | 4 | 30 | 200 | 30x30 | сталь C45 | 2000 | 0,8 | 12,566 |
| CR33300 | CR | 4 | 30 | 300 | 30x30 | сталь C45 | 3000 | 0,8 | 12,566 |
Технические параметры и условия эксплуатации

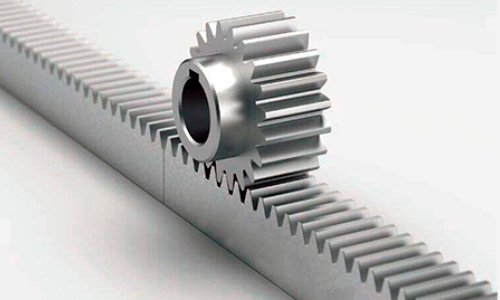

Рейка CR33100 работает в паре с зубчатым колесом модуля 4, обеспечивая точную передачу движения с шагом 12,566 мм. Длина 1000 мм удобна для линейных приводов с умеренным ходом и средними нагрузками. Сталь C45 обеспечивает хороший запас прочности и стойкость зубьев к износу, а зазор 0,8 мм между секциями позволяет использовать рейку как отдельный элемент или комбинировать с другими рейками при сборке составных линейных передач. Для стабильной работы важны правильная соосность шестерни, качественная фиксация рейки и регулярная смазка пары «рейка–шестерня».
- Модуль: 4.
- Высота делительной окружности hp: 30 мм.
- Количество зубьев Z: 100.
- Сечение he x S: 30x30 мм.
- Материал: сталь C45.
- Длина: 1000 мм.
- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 12,566 мм.
Применяемость
Рейка прямозубая CR33100 применяется в приводах перемещения станков с ЧПУ, координатных столов, автоматических линий, транспортных и упаковочных систем. Благодаря модулю 4 и сечению 30x30 мм изделие подходит для узлов с умеренными нагрузками и ходом порядка 1 м. Такая рейка удобна как для самостоятельной установки на линейных осях средней длины, так и в составе длинных линейных передач при стыковке с другими рейками.
- Станки с ЧПУ и линейные оси среднего хода.
- Узлы подачи и транспортировки деталей.
- Автоматизированные механизмы с повышенной нагрузкой.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация линейных приводов с увеличением хода и жёсткости.
Аналоги
Подбор аналогов для CR33100 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 30x30, M4, L1000 | Условный аналог по размеру |
| ISB | Рейка 30x30, M4, L1000 | Условный аналог по размеру |
| OEM | Rack 30x30, module 4, 1000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M4 30x30 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR33100? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR33100 отличается от CR33200? Главное отличие — длина. У CR33100 она 1000 мм, тогда как у CR33200 — 2000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR33100 вместо рейки с другим модулем 4? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 30x30 мм, длину 1000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
