О товаре
Рейка прямозубая CR32100 с модулем 5 и сечением 50x50 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в тяжёлых и средненагруженных приводах станков, автоматике и линейных механизмах с достаточно длинным рабочим ходом, где важны высокая жёсткость, надёжность и устойчивость к большим тяговым усилиям.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталога.
- 32100 — типоразмер и длина исполнения, соответствующая рейке L=1000 мм.
- 5 — модуль зубьев m=5.
- 50x50 — типоразмер сечения рейки he x S.
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR32100. В каталоге эта позиция относится к рейкам с шагом 15,708 мм и сечением 50x50 мм, рассчитанным на линейные оси средней длины в условиях тяжёлых и средних нагрузок.
Конструкция и устройство

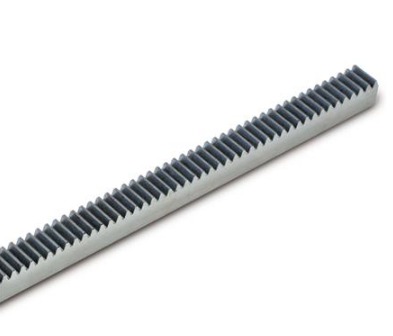

Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй, и обеспечивает равномерную передачу усилия при ходе до 1 м. Сталь C45 гарантирует хорошую прочность и устойчивость зубьев к износу, а увеличенное сечение 50x50 мм обеспечивает повышенную жёсткость и стабильность рейки при высоких нагрузках и вибрациях, что особенно важно для тяжёлого оборудования.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар — CR32100.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR32050 | CR | 5 | 37,5 | 50 | 50x50 | сталь C45 | 500 | 0,8 | 15,708 |
| CR32100 | CR | 5 | 37,5 | 100 | 50x50 | сталь C45 | 1000 | 0,8 | 15,708 |
| CR32200 | CR | 5 | 37,5 | 200 | 50x50 | сталь C45 | 2000 | 0,8 | 15,708 |
| CR32300 | CR | 5 | 37,5 | 300 | 50x50 | сталь C45 | 3000 | 0,8 | 15,708 |
Технические параметры и условия эксплуатации
- Модуль: 5.
- Высота делительной окружности hp: 37,5 мм.
- Количество зубьев Z: 100.
- Сечение he x S: 50x50 мм.
- Материал: сталь C45.
- Длина: 1000 мм.
- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 15,708 мм.
Рейка CR32100 работает в паре с зубчатым колесом модуля 5 и обеспечивает точную передачу движения с шагом 15,708 мм. Длина 1000 мм удобна для линейных приводов с умеренным и средним ходом при повышенных и тяжёлых нагрузках. Сталь C45 гарантирует хороший запас прочности и стойкость зубьев к износу; зазор 0,8 мм между секциями позволяет использовать рейку как отдельный элемент или комбинировать с другими рейками при сборке составных линейных передач. Для стабильной работы важны правильная соосность шестерни, жёсткое крепление рейки и регулярная смазка пары «рейка–шестерня».
Применяемость
- Тяжёлые станки с ЧПУ и линейные оси с увеличенными нагрузками.
- Узлы подачи и транспортировки крупногабаритных и тяжёлых деталей на средние расстояния.
- Автоматизированные механизмы с повышенной нагрузкой.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация линейных приводов с увеличением жёсткости и тяги.
Аналоги
Подбор аналогов для CR32100 следует выполнять по модулю, длине, сечению и параметрам зацепления. Примерные ориентиры:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 50x50, M5, L1000 | Условный аналог по размеру |
| ISB | Рейка 50x50, M5, L1000 | Условный аналог по размеру |
| OEM | Rack 50x50, module 5, 1000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M5 50x50 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталогам конкретной фирмы и допускаемым нагрузкам.
Часто задаваемые вопросы
- Как правильно монтировать CR32100? Рейку устанавливают на ровную, жёсткую базовую поверхность с выдержанным шагом крепления и соосностью шестерни; после фиксации проверяют лёгкость хода и отсутствие закусывания.
- Чем CR32100 отличается от CR32200? Главное отличие — длина: у CR32100 1000 мм, у CR32200 — 2000 мм; модуль, сечение и серия одинаковы.
- Когда нужна замена рейки? При заметном износе зубьев, увеличении люфта, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR32100 вместо рейки с другим модулем 5? Нужно сверять высоту профиля, сечение 50x50 мм, длину 1000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать рейку? Да, для стабильной работы рекомендуется регулярная смазка пары рейка–шестерня, особенно при высоких нагрузках, вибрациях и длительной эксплуатации.
